TTL 串口转 CAN 迷你模块
体积小巧 | 易集成 | 低功耗
![TTL 串口转 CAN 迷你模块]()
产品特性
本产品是一款体积小巧，易集成的串口转 CAN 模块，板载高性能 MCU，自带 TTL 和 CAN 转换协议，只需简单配置便可实现串口转 CAN 功能。
- 板载高性能 MCU 和 CAN 收发芯片，体积小巧、低功耗、易集成使用
- 自带 TTL 和 CAN 转换协议算法，简单设置，便可实现 TTL 与 CAN 的数据转换通信
- TTL 接口支持 3.3V 工作电平，CAN 接口支持 CAN 2.0A (标准帧) 和 CAN 2.0B (扩展帧)
- 支持 14 组可设置的滤波器，可设置只接收特定范围和类型的 CAN 总线数据
- 支持 4 种工作模式：透明转换、透明带标识转换、格式转换和 Modbus RTU 协议转换
- 具有离线检测和自动恢复功能
- 支持串口波特率范围：1200bps～460800bps
- 支持 CAN 通讯波特率范围：10kbps~1000kbps，可自定义 CAN 波特率
- CAN 缓冲器多达 1000 帧，可缓冲收发数据，以防止数据丢失
- 高速转换，串口在 115200 波特率，CAN 在 250kbps 下，CAN 发送速度可达 1270 扩展帧/秒 (接近理论 MaX 值 1309)；串口在 460800 波特率，CAN 在 1000kbps 下，CAN 发送速度可达 5000 扩展帧/秒以上
- 支持通过 TTL 实现对设备的固件升级，方便固件更新升级或功能定制
产品参数
| 电源 |
3.3V@40mA |
| MCU |
32 位高性能处理器 |
| CAN 接口 |
支持 CAN 2.0A (标准帧) 和 CAN 2.0B (扩展帧) |
| 静电防护、浪涌防护，具有优良的 EMC 性能 |
| 波特率支持：10kbps~1000kbps |
| TTL 接口 |
支持 3.3V TTL 工作电平 |
| 波特率支持：1200bps~460800bps |
| 通讯指示灯 |
带工作指示灯，预留 RUN、COM、CAN 指示灯信号引脚，便于使用 |
| 复位/恢复出厂设置 |
带有复位/恢复出厂设置信号 |
| 工作温度 |
-40~85℃ |
| 湿度范围 |
5~95% 相对湿度 |
基本功能
可实现 TTL 串口与 CAN 接口间数据双向收发转换
![TTL 串口转 CAN 迷你模块基本功能]()
支持四种工作模式
支持透明转换、透明带标识转换、格式转换和 Modbus RTU 协议转换模式
![TTL 串口转 CAN 迷你模块模式选择]()
支持上位机配置参数
![TTL 串口转 CAN 迷你模块支持上位机配置参数]()
资源简介
![TTL 串口转 CAN 迷你模块资源简介]()
引脚定义

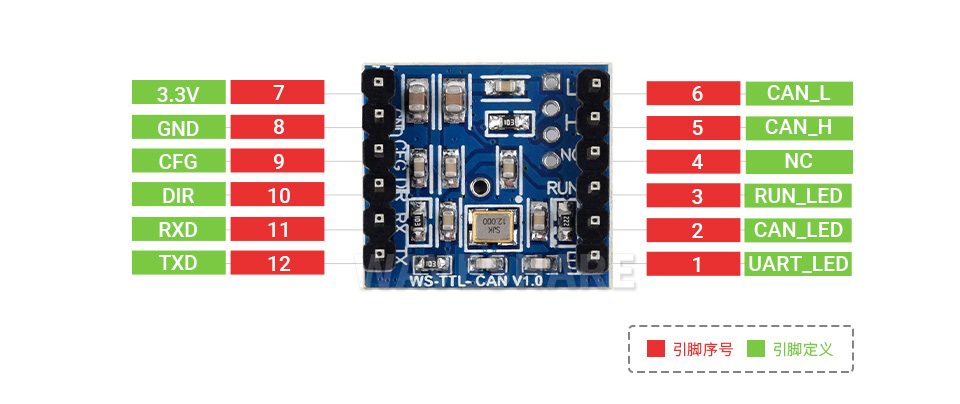

![TTL 串口转 CAN 迷你模块引脚定义]()
| 序号 |
定义 |
描述 |
| 1 |
UART_LED |
TTL 通讯指示灯信号，无数据为高电平，有数据为低电平 |
| 2 |
CAN_LED |
CAN 通讯指示灯信号，无数据为高电平，有数据为低电平 |
| 3 |
RUN_LED |
系统运行指示灯信号，系统正常时高低电平交替变化 (约 1Hz)；CAN 总线异常时输出高电平 |
| 4 |
NC |
预留引脚，悬空 |
| 5 |
CAN_H |
CAN 差分正，模块内部接有 120Ω 电阻 |
| 6 |
CAN_L |
CAN 差分负，模块内部接有 120Ω 电阻 |
| 7 |
3.3V |
模块电源正，3.3V@40mA |
| 8 |
GND |
模块电源负 |
| 9 |
CFG |
复位/恢复出厂设置，拉低 5s 以内复位，大于 5s 恢复出厂设置 |
| 10 |
DIR |
用于 RS485 方向控制 |
| 11 |
RXD |
TTL 数据接收 |
| 12 |
TXD |
TTL 数据发送 |
