系统环境:win7 32位 软件:AVR Studio 4.18 + ICC AVR 7.22 硬件:OpenM128 + USB AVR JTAG ICE XPII

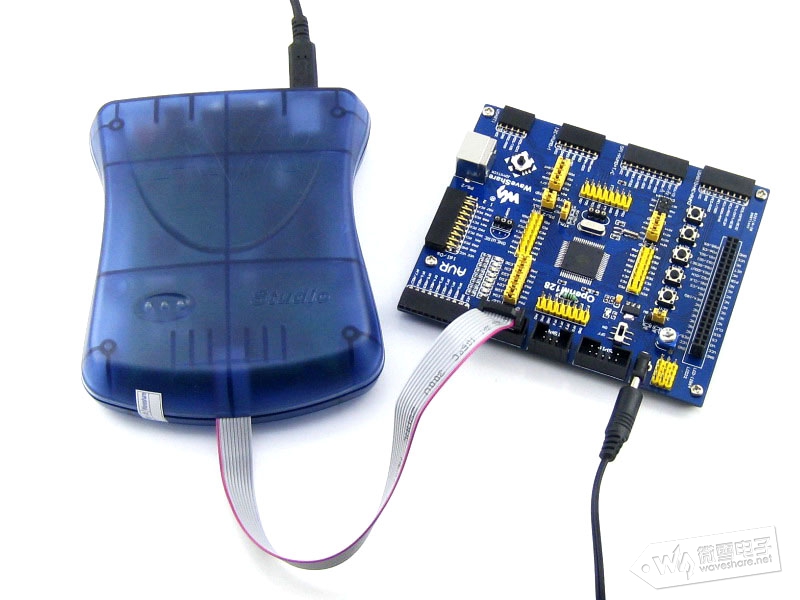

实验步骤: - 首先连接硬件。
![](data/attachment/portal/201608/27/234642uw6p5344456vgfvv.jpg) - 打开AVR Studio 4.18,界面如下:
![](data/attachment/portal/201507/03/214545ugsu8bsm3unyiqrn.jpg)

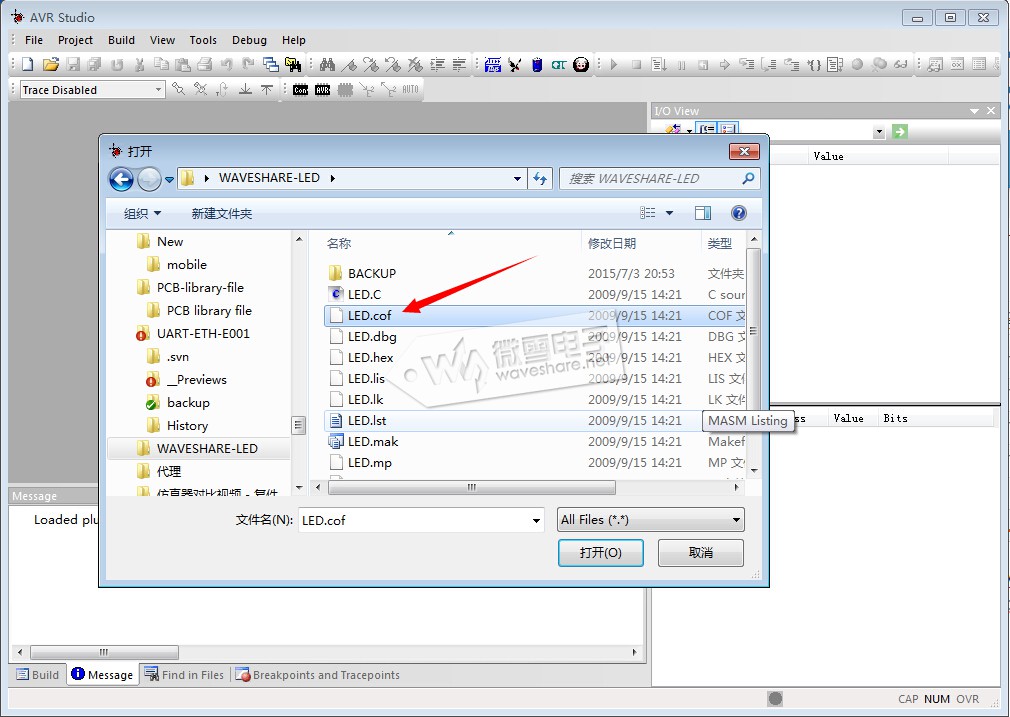

- File -> Open File...,在弹出的选择菜单中,打开对应的ICC7AVR工程中的cof文件:
![](data/attachment/portal/201507/03/214546z44t98693844z6lj.jpg)
此时AVR Studio会自动转换生成.aps工程,如下: ![](data/attachment/portal/201507/03/214547gh32ywgx2hyy343h.jpg)
保存后,软件自动连入JTAG仿真,此时选择对应的芯片和仿真器,我的是Atmega128和JTAGICE mkII,如下: ![](data/attachment/portal/201507/03/214548g4ajqqjog4zziy4y.jpg)

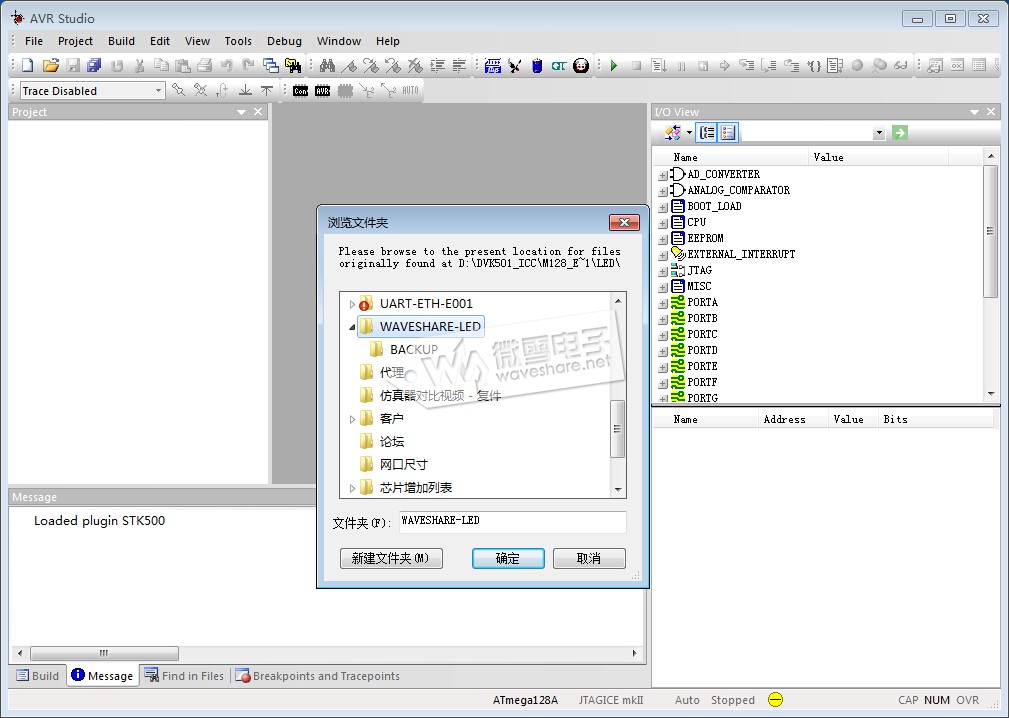

选择进入仿真的工程路径: ![](data/attachment/portal/201507/03/214549diorfkozk2ntsziy.jpg)
成功进入仿真界面,效果如下: ![](data/attachment/portal/201507/03/214549mg6xooojj6pgojgo.jpg)
|
