AVR单片机基本硬件线路设计

话说AVR单片机可以裸跑，为什么？
　　其实，这句话是我自己给学校师弟师妹们讲解AVR时说的，其意思是说：AVR单片机可以不需要任何外部电路就可以跑起来。
　　不过，实际上，AVR单片机有时还是需要加些外部电路的，why，下面告诉您。。。

　　● AVR复位电路的设计
　　与传统的51单片机相比，AVR单片机内置复位电路，并且在熔丝位里，可以控制复位时间，所以，AVR单片机可以不设外部上电复位电路，依然可以正常复位，稳定工作。

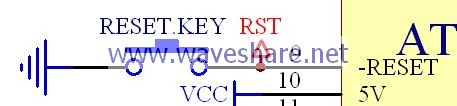

　　若是系统需要设置按键复位电路，那么注意，AVR单片机是低电平复位，如下图，设计按键复位电路：

　　● AVR晶振电路的设计
　　与传统的51单片机相比，AVR单片机内置RC振荡电路。出厂时，未进行时钟源设置的AVR，其时钟源使用的是内部RC振荡，一般情况使用的是1M频率。
　　通过对熔丝位的设置，可以设置MCU的内部RC振荡频率。例如：4M、8M等。

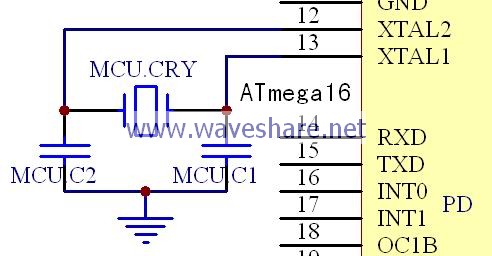

　　不过，内置RC振荡，在一致性方面存在差异，它因生产的批次有所差异，亦与温度等因素有较大的相关性。所以，在一些对时钟要求较高的场合，如：精确定时，RS232通信等，这些场合，建议使用外部的晶振线路。

　　● AVR下载电路的设计
　　一般来说，AVR的编程方式有：
　　（1）串行编程，ISP编程
　　（2）高压/并行编程
　　（3）JTAG编程
　　（4）IAP编程
　　一般情况，系统板都需要设计下载线路，对AVR进行编程。目前的AVR芯片基本上都具备ISP接口，可通过ISP接口进行编程。所以，最常见的是，在系统板上留ISP接口。
　　那么什么是ISP呢？
　　ISP是In System Program的缩写，意思是在系统编程，亦即是在线编程。它一共使用了两条电源线：VCC、GND，三条信号线：SCK、MOSI、MISO，以及复位线：RESET。由于仅仅使用了几条数据线，所以我们亦常将其称为串行编程。
　　值得注意的是：

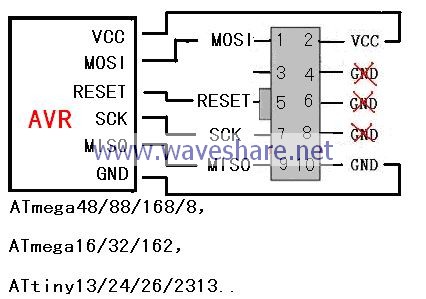

大部分AVRMCU的ISP数据端口亦为 SCK、MOSI、MISO引脚（如tiny13/24/2313，mega48/88/168/8，mega16/32/162等），如下：
[调试器] [目标MCU]
VCC -------- VCC
GND -------- GND
RESET -------- RESET
SCK -------- SCK
MOSI -------- MOSI
MISO -------- MISO

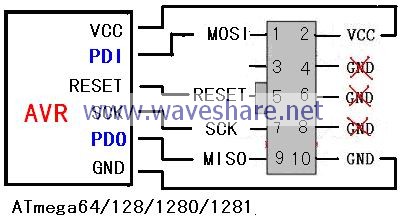

少部分AVRMCU的ISP数据端口则不是使用这些接口，而是：SCK、PDI、PDO引脚（如mega64/128），如下：
[调试器] [目标MCU]
VCC -------- VCC
GND -------- GND
RESET -------- RESET
SCK -------- SCK
MOSI -------- PDI
MISO -------- PDO
