2.13 英寸 墨水屏 Pico 扩展板
功耗低、视角宽、断电仍可清晰显示
我的特点
- • 无需背光，断电可长时间保持最后一屏的显示内容
- • 功耗非常低，基本只在刷新时耗电
- • 使用 SPI 控制，确保不会占用太多接口引脚资源
- • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)
我的参数
| 工作电压 | 3.3V | 显示颜色 | 红、黑、白 |
|---|---|---|---|
| 分辨率 | 250 × 122pixels | 灰度等级 | 2 |
| 通信接口 | 3-wire SPI、4-wire SPI | 可视角度 | >170° |
| 局部刷新 | 不支持 | 全局刷新 | 15s |
| 外形尺寸 | 65.00 × 30.50mm | 显示尺寸 | 48.55 × 23.71mm |
| 刷新功耗 | 26.4mW(typ.) | 休眠电流 | <0.01uA(接近0) |
| 点距 | 0.229 × 0.228mm |
电子墨水屏的优势
电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。
基于树莓派 Pico 接口设计
适用于 Raspberry Pi Pico 系列主板，板载排母，可以直接连接
本产品不含 Raspberry Pi Pico ，如有需要，请另行购买
接口定义
应用场景
适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

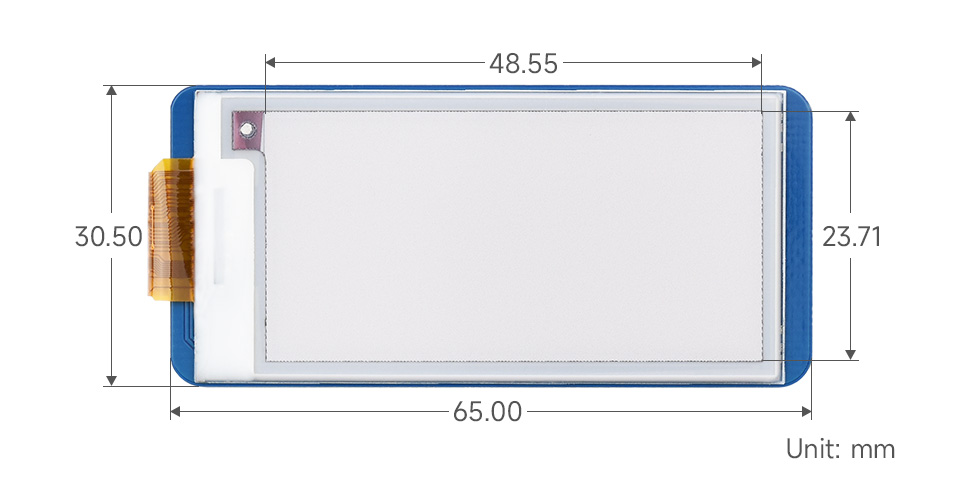

我的尺寸
产品选型
| 型号 | 显示颜色 | 灰度 | 分辨率 | 显示尺寸(mm) | 全局刷新 时间(s)* |
局部 刷新 |
特性 | 控制 接口 |
|---|---|---|---|---|---|---|---|---|
| Pico-ePaper-2.13 | 黑、白 | 2 | 250 × 122 | 48.55 × 23.70 | 2 | - | SPI | |
| Pico-ePaper-2.13-B | 红、黑、白 | 2 | 250 × 122 | 48.55 × 23.71 | 15 | - | - | SPI |
| Pico-ePaper-2.13-D | 黑、白 | 2 | 212 × 104 | 48.55 × 23.71 | 2 | 柔性 | SPI | |
| Pico-ePaper-2.66 | 黑、白 | 2 | 296 × 152 | 60.088 × 30.704 | 5 | - | SPI | |
| Pico-ePaper-2.66-B | 红、黑、白 | 2 | 296 × 152 | 60.088 × 30.704 | 15 | - | - | SPI |
| Pico-ePaper-2.7 | 黑、白 | 4 | 264 × 176 | 57.288 × 38.192 | 6 | 按键 | SPI | |
| Pico-ePaper-2.9 | 黑、白 | 4 | 296 × 128 | 66.89 × 29.05 | 3 | - | SPI | |
| Pico-ePaper-2.9-B | 红、黑、白 | 2 | 296 × 128 | 66.90 × 29.06 | 15 | - | - | SPI |
| Pico-ePaper-2.9-D | 黑、白 | 2 | 296 × 128 | 66.90 × 29.06 | 2 | 柔性 | SPI | |
| Pico-CapTouch-ePaper-2.9 | 黑、白 | 4 | 296 × 128 | 66.89 × 29.05 | 3 | 触摸 | SPI | |
| Pico-ePaper-3.7 | 黑、白 | 4 | 480 × 280 | 81.12 × 47.32 | 3 | - | SPI | |
| Pico-ePaper-4.2 | 黑、白 | 4 | 400 × 300 | 84.8 × 63.6 | 5 | 按键 | SPI | |
| Pico-ePaper-4.2-B | 红、黑、白 | 2 | 400 × 300 | 84.8 × 63.6 | 15 | - | 按键 | SPI |
| Pico-ePaper-5.65 | 7色 | 2 | 600 × 448 | 114.9 × 85.8 | <35 | - | 彩色 | SPI |
| Pico-ePaper-5.83 | 黑、白 | 2 | 648 × 480 | 119.232 × 88.320 | 5 | - | - | SPI |
| Pico-ePaper-5.83-B | 红、黑、白 | 2 | 648 × 480 | 119.232 × 88.320 | 20 | - | - | SPI |
| Pico-ePaper-7.5 | 黑、白 | 4 | 800 × 480 | 163.20 × 97.92 | 4 | - | SPI | |
| Pico-ePaper-7.5-B | 红、黑、白 | 2 | 800 × 480 | 163.20 × 97.92 | 26 | - | SPI |
*全局刷新时间：即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在 1 秒内
