5.65寸彩色电子墨水屏 7彩色 600 × 448 分辨率树莓派Pico适用

5.65寸彩色电子墨水屏 7彩色 600 × 448 分辨率树莓派Pico适用

ACeP七色显示，功耗低、视角宽、断电仍可清晰显示，Raspberry Pico适用，配套python和C例程

价格

原价

型号

Pico-ePaper-5.65

SKU

20299

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

Pico墨水屏推荐

2.13寸

2.13寸

2.13寸柔性

2.66寸

2.66寸

2.9寸

2.9寸

2.9寸触摸

2.9寸柔性

3.7寸

4.2寸

5.65寸

5.83寸

5.83寸

7.5寸

7.5寸

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

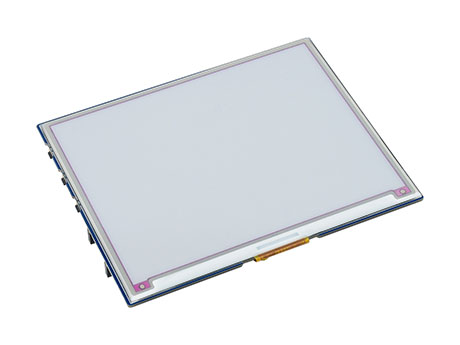

5.65英寸彩色墨水屏 Pico 扩展板

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用

5.65英寸 LCD Pico 扩展板

尺寸5.65 英寸
分辨率600 × 448
可视角度 >170°
显示颜色 7 彩色
灰度级别 2

通信接口 SPI
显示面板电子墨水屏
显示体验接近纸质
阅读体验舒适阅读
无蓝光
显示环境环境光下可见

显示方式反射式，不主
动发光
耗电量超低耗电
显示时间持续显示
不耗电

我的特点

• 采用 Advanced Color ePaper(ACeP) 技术，支持显示七种颜色
• 无需背光，断电可长时间保持最后一屏的显示内容
• 功耗非常低，基本只在刷新时耗电
• 使用 SPI 控制，确保不会占用太多接口引脚资源
• 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
• 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

我的参数

工作电压	3.3V/5V	显示颜色	7 彩色
分辨率	600 × 448pixels	灰度等级	2
通信接口	3-wire SPI、4-wire SPI	可视角度	>170°
局部刷新	无	全局刷新	<35s
外形尺寸	128 × 101.5mm	显示尺寸	114.9 × 85.8mm
刷新功耗	50mW(typ.)	休眠电流	<0.01uA(接近0)
点距	0.1915 × 0.1915mm

电子墨水屏的优势

电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。

5.65英寸 LCD Pico 扩展板的优势

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板，板载排母，可以直接连接

5.65英寸 LCD Pico 扩展板接口设计

本产品不含 Raspberry Pi Pico，如有需要，请另行购买

SPI 控制接口

可接入 Raspberry Pi/Jetson Nano/Arduino/STM32 等主控板

5.65英寸 LCD Pico 扩展板SPI控制接口

VCC	3.3V/5V
GND	GND
DIN	SPI通信MOSI引脚
SCK	SPI通信SCK引脚
CS	SPI片选引脚（低电平有效）
DC	数据/命令控制引脚（高电平表示数据，低电平表示命令）
RST	外部复位引脚（低电平复位）
BUSY	忙状态输出引脚（表示忙碌）

板载电平转换芯片

可兼容 3.3V 和 5V 单片机

5.65英寸 LCD Pico 扩展板SPI控制接口

接口定义

5.65英寸 LCD Pico 扩展板SPI控制接口

应用场景

适用于商城物价标签、资产设备标签、电子货架标签、会议名牌等

5.83 英寸 LCD Pico 扩展板应用场景

我的尺寸

2.66英寸电子墨水屏尺寸

产品选型

型号	显示颜色	灰度	分辨率	显示尺寸(mm)	全局刷新时间(s)*	局部刷新	特性	控制接口
Pico-ePaper-2.13	黑、白	2	250 × 122	48.55 × 23.70	2		-	SPI
Pico-ePaper-2.13-B	红、黑、白	2	250 × 122	48.55 × 23.71	15	-	-	SPI
Pico-ePaper-2.13-D	黑、白	2	212 × 104	48.55 × 23.71	2		柔性	SPI
Pico-ePaper-2.66	黑、白	2	296 × 152	60.088 × 30.704	5		-	SPI
Pico-ePaper-2.66-B	红、黑、白	2	296 × 152	60.088 × 30.704	15	-	-	SPI
Pico-ePaper-2.7	黑、白	4	264 × 176	57.288 × 38.192	6		按键	SPI
Pico-ePaper-2.9	黑、白	4	296 × 128	66.89 × 29.05	3		-	SPI
Pico-ePaper-2.9-B	红、黑、白	2	296 × 128	66.90 × 29.06	15	-	-	SPI
Pico-ePaper-2.9-D	黑、白	2	296 × 128	66.90 × 29.06	2		柔性	SPI
Pico-CapTouch-ePaper-2.9	黑、白	4	296 × 128	66.89 × 29.05	3		触摸	SPI
Pico-ePaper-3.7	黑、白	4	480 × 280	81.12 × 47.32	3		-	SPI
Pico-ePaper-4.2	黑、白	4	400 × 300	84.8 × 63.6	5		按键	SPI
Pico-ePaper-4.2-B	红、黑、白	2	400 × 300	84.8 × 63.6	15	-	按键	SPI
Pico-ePaper-5.65	7色	2	600 × 448	114.9 × 85.8	<35	-	彩色	SPI
Pico-ePaper-5.83	黑、白	2	648 × 480	119.232 × 88.320	5	-	-	SPI
Pico-ePaper-5.83-B	红、黑、白	2	648 × 480	119.232 × 88.320	20	-	-	SPI
Pico-ePaper-7.5	黑、白	4	800 × 480	163.20 × 97.92	4		-	SPI
Pico-ePaper-7.5-B	红、黑、白	2	800 × 480	163.20 × 97.92	26		-	SPI

*全局刷新时间：即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在 1 秒内
