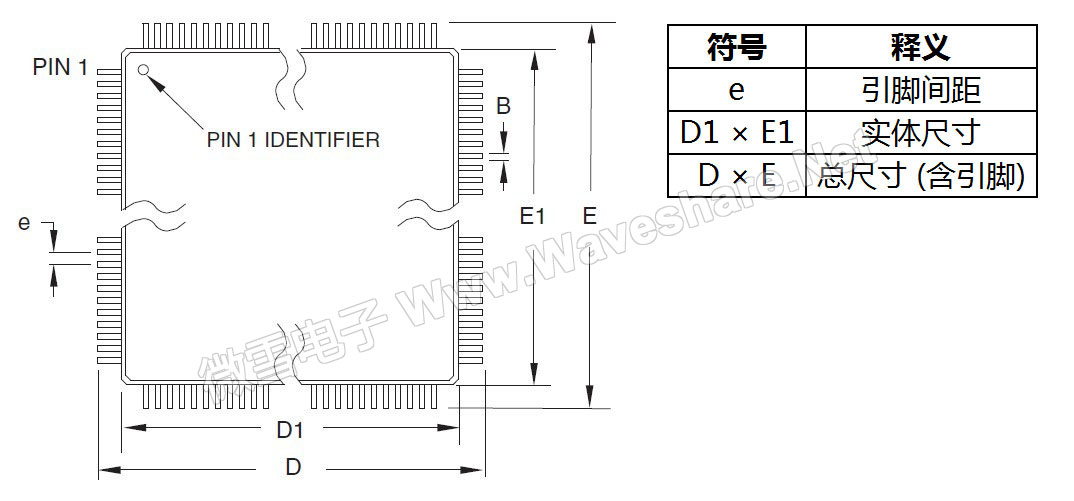

编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体尺寸 Body Size |
总尺寸 (含引脚) Tip-to-Tip |
类型 | 品牌 | ||||
GP-QFP64-0.5 | QFP | 64 | 0.5 | 10 × 10 | 12 × 12 | 翻盖 | Yamaichi | 下载 | 368 |
GP-QFP64-0.8 | QFP | 64 | 0.8 | 14 × 14 | 16 × 16 | 翻盖 | Yamaichi | 下载 | 418 |
GP-QFP100-0.5 | QFP | 100 | 0.5 | 14 × 14 | 16 × 16 | 翻盖 | Yamaichi | 下载 | 388 |
GP-QFP144-0.5 | QFP | 144 | 0.5 | 20 × 20 | 22 × 22 | 翻盖 | Yamaichi | 下载 | 538 |

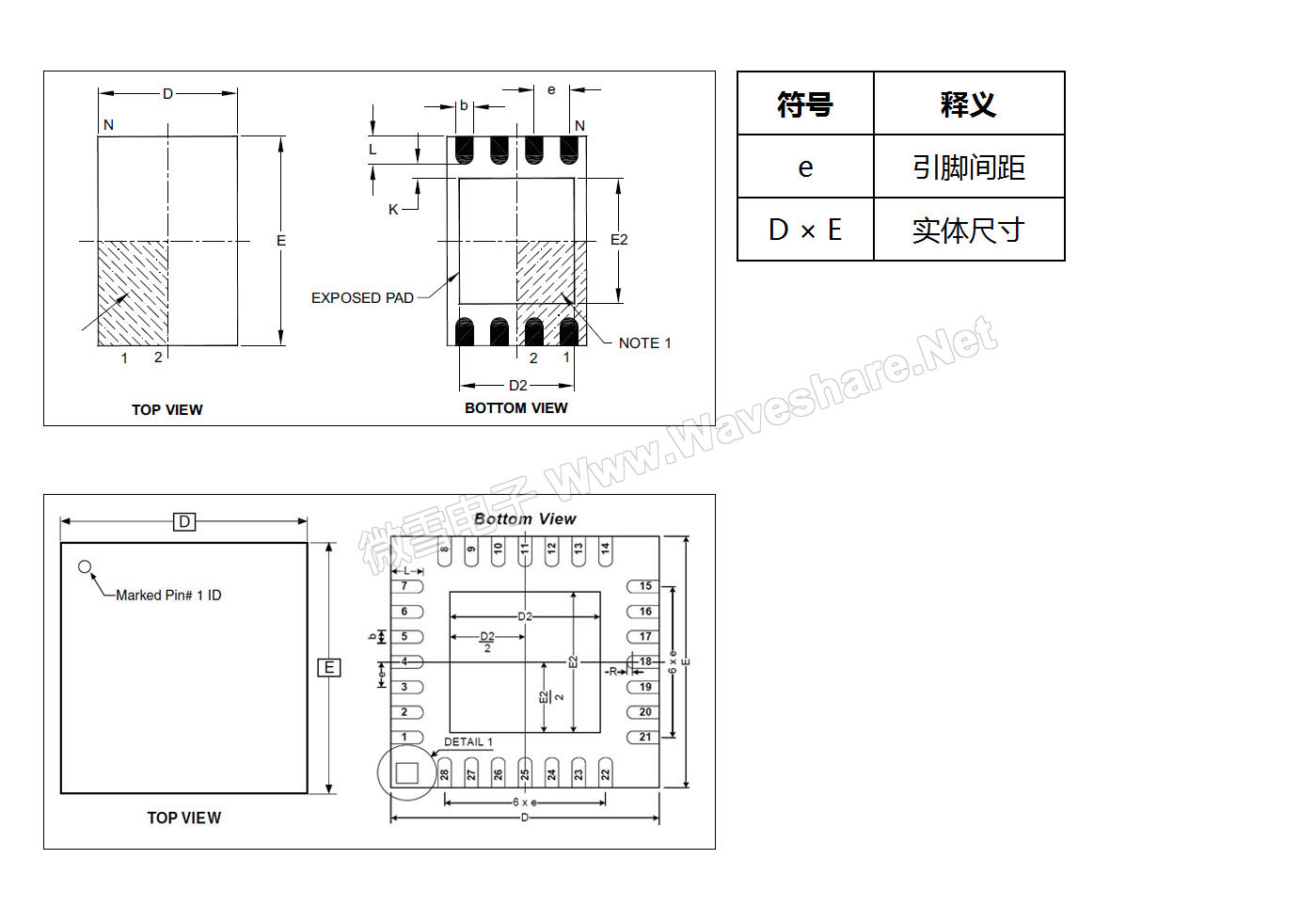

编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体尺寸 Body Size |

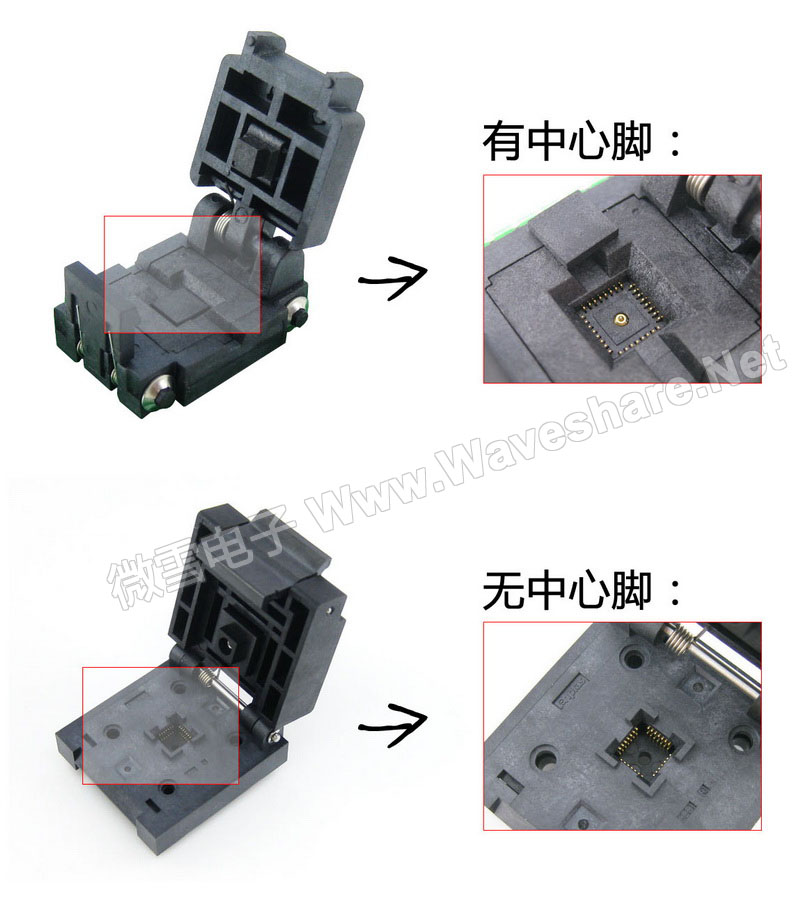

中心脚 Ground Pin |
类型 | 品牌 | ||||
GP-QFN20-0.5-B | QFN / MLF | 20 | 0.5 | 4 × 4 | 有 | 翻盖 | Enplas | 下载 | 408 |
GP-QFN28-0.5-A | QFN / MLF | 28 | 0.5 | 5 × 5 | 无 | 翻盖 | Enplas | 下载 | 448 |
GP-QFN32-0.5-B | QFN / MLF | 32 | 0.5 | 5 × 5 | 有 | 翻盖 | Enplas | 下载 | 468 |
GP-QFN64-0.5-A | QFN / MLF | 64 | 0.5 | 9 ×9 | 无 | 翻盖 | Enplas | 下载 | 568 |
GP-QFN64-0.5-B | QFN / MLF | 64 | 0.5 | 9 ×9 | 有 | 翻盖 | Enplas | 下载 | 618 |
编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体尺寸 Body Size |
总尺寸 (含引脚) Tip-to-Tip |
类型 | 品牌 | ||||
QFP32 TO DIP32 | QFP | 32 | 0.8 | 7 × 7 | 9 × 9 | 翻盖 | Yamaichi | 下载 | 278 |
QFP44 TO DIP44 (A) | QFP | 44 | 0.8 | 10 × 10 | 13.9 × 13.9 | 翻盖 | Yamaichi | 下载 | 268 |
QFP44 TO DIP44 (B) | QFP | 44 | 0.8 | 10 × 10 | 12 × 12 | 翻盖 | Enplas | 下载 | 338 |
QFP48 TO DIP48 | QFP | 48 | 0.5 | 7 × 7 | 9 × 9 | 翻盖 | Yamaichi | 下载 | 348 |
编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体尺寸 Body Size |
中心脚 Ground Pin |
类型 | 品牌 | ||||
QFN8 TO DIP8 (A) | QFN / MLF | 8 (4×2 Side) | 1.27 | 5.1 × 6.1 | 有 | 翻盖 | Plastronics | 下载 | 438 |
QFN8 TO DIP8 (C) | QFN / MLF | 8 (4×2 Side) | 1.3 | 8 × 6 | 有 | 翻盖 | Plastronics | 下载 | 458 |
QFN8 TO DIP8 (D) | QFN / MLF | 8 (4×2 Side) | 0.5 | 3 × 2 | 有 | 翻盖 | Plastronics | 下载 | 438 |
QFN16 TO DIP16 | QFN / MLF | 16 | 0.5 | 3 × 3 | 有 | 翻盖 | Plastronics | 下载 | 438 |
QFN20 TO DIP20 | QFN / MLF | 20 | 0.5 | 4 × 4 | 有 | 翻盖 | Plastronics | 下载 | 438 |
QFN24 TO DIP24 (A) | QFN / MLF | 24 | 0.5 | 4 × 4 | 有 | 翻盖 | Enplas | 下载 | 558 |
QFN24 TO DIP24 (B) | QFN / MLF | 24 | 0.5 | 4 × 4 | 有 | 翻盖 | Plastronics | 下载 | 408 |
QFN28 TO DIP28 (A) | QFN / MLF | 28 | 0.5 | 5 × 5 | 有 | 翻盖 | Plastronics | 下载 | 458 |
QFN28 TO DIP28 (C) | QFN / MLF | 28 | 0.65 | 6 × 6 | 无 | 翻盖 | Enplas | 下载 | 528 |
QFN32 TO DIP32 | QFN / MLF | 32 | 0.5 | 5 × 5 | 有 | 翻盖 | Plastronics | 下载 | 438 |
QFN40 TO DIP40 | QFN / MLF | 40 | 0.5 | 6 × 6 | 有 | 翻盖 | Plastronics | 下载 | 568 |
QFN48 TO DIP48 | QFN / MLF | 48 | 0.5 | 7 × 7 | 有 | 翻盖 | Plastronics | 下载 | 588 |

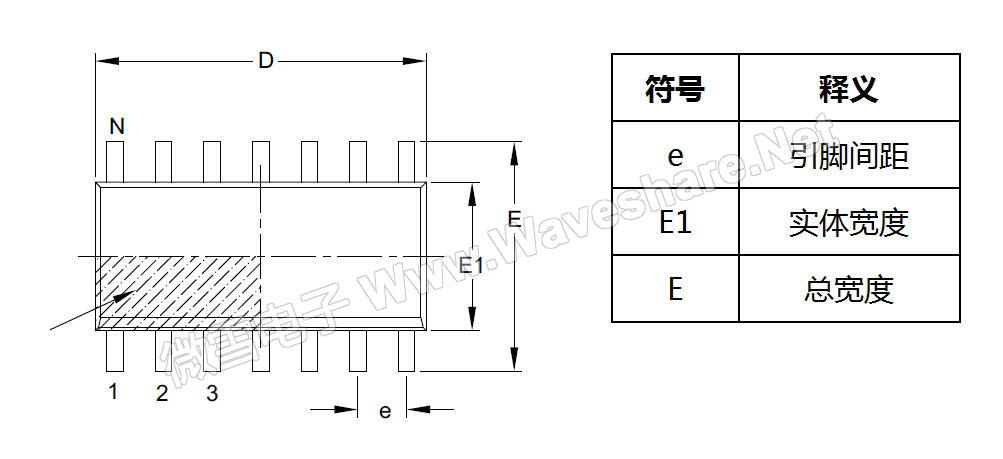

编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体宽度 Body Width |
总宽度 Tip-Tip |
类型 | 品牌 | ||||
SOP8 TO DIP8 | SOP | 8 | 1.27 | 3.9±0.1 | 6.0±0.2 | 无盖 | Enplas | 下载 | 80 |
SOP8 TO DIP8 (2组) | SOP | 8 × 2 | 1.27 | 5.4 | 7.9 | 无盖 | Enplas | 下载 | 148 |
SOP16 TO DIP16 (A) | SOP | 16 | 1.27 | 3.9±0.1 | 6.0±0.2 | 无盖 | Enplas | 下载 | 88 |
SOP16 TO DIP16 (B) | SOP | 16 | 1.27 | 3.9 | 6.9 | 翻盖 | Enplas | 下载 | 150 |
SOP20 TO DIP20 | SOP | 20 | 1.27 | 5.4 | 7.9 | 无盖 | Enplas | 下载 | 110 |
SOP28 TO DIP28 (A) | SOP | 28 | 1.27 | 7.5±0.2 | 10.4±0.2 | 无盖 | Enplas | 下载 | 148 |
SOP28 TO DIP28 (B) | SOP | 28 | 1.27 | 7.9 | 10.4 | 翻盖 | Enplas | 下载 | 170 |
SOP32 TO DIP32 (A) | SOP | 32 | 1.27 | 7.55 | 10.57 | 无盖 | Wells | 下载 | 200 |
SOP32 TO DIP32 (B) | SOP | 32 | 1.27 | 11.25 | 14.12±0.1 | 无盖 | Enplas | 下载 | 200 |
SOP44 TO DIP44 | SOP | 44 | 1.27 | 13.3±0.1 | 16.0±0.1 | 无盖 | Enplas | 下载 | 220 |
编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体宽度 Body Width |
总宽度 Tip-Tip |
类型 | 品牌 | ||||
SSOP8 TO DIP8 (A) | (T)SSOP | 8 | 0.65 | 3 | 4.9 | 无盖 | Wells | 下载 | 170 |
SSOP8 TO DIP8 (B) | (T)SSOP | 8 | 0.65 | 4.4±0.05 | 6.4±0.05 | 无盖 | Enplas | 下载 | 170 |
SSOP10 TO DIP10 | (T)SSOP | 10 | 0.5 | 3 | 4.88 | 无盖 | Wells | 下载 | 170 |
SSOP16 TO DIP16 | (T)SSOP | 16 | 0.65 | 5.3±0.05 | 7.8±0.2 | 无盖 | Enplas | 下载 | 170 |
SSOP20 TO DIP20 (A) | (T)SSOP | 20 | 0.65 | 4.4±0.05 | 6.4±0.05 | 无盖 | Enplas | 下载 | 170 |
SSOP20 TO DIP20 (B) | (T)SSOP | 20 | 0.65 | 5.3±0.05 | 7.8±0.2 | 无盖 | Enplas | 下载 | 180 |
SSOP28 TO DIP28 (A) | (T)SSOP | 28 | 0.65 | 4.4±0.05 | 6.4±0.05 | 无盖 | Enplas | 下载 | 170 |
SSOP28 TO DIP28 (B) | (T)SSOP | 28 | 0.65 | 5.3±0.05 | 7.8±0.2 | 无盖 | Enplas | 下载 | 168 |
SSOP34 TO DIP34 | (T)SSOP | 34 | 0.65 | 5.3±0.05 | 7.8±0.2 | 无盖 | Enplas | 下载 | 180 |
编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体宽度 Body Width |
总宽度 Tip-Tip |
类型 | 品牌 | ||||
TSOP28 TO DIP28 | TSOP | 28 | 0.55 | 11.8 | 13.4 | 无盖 | Enplas | 下载 | 160 |
TSOP32 TO DIP32 (A) | TSOP | 32 | 0.5 | 12.4 | 14 | 无盖 | Enplas | 下载 | 268 |
TSOP32 TO DIP32 (B) | TSOP | 32 | 0.5 | 18.4 | 20 | 无盖 | Enplas | 下载 | 268 |
TSOP40 TO DIP40 | TSOP | 40 | 0.5 | 18.4 | 20 | 无盖 | Wells | 下载 | 240 |
TSOP48 TO DIP48 (A) | TSOP | 48 | 0.5 | 18.4±0.05 | 20±0.1 | 无盖 | Yamaichi | 下载 | 140 |
TSOP48 TO DIP48 (B) | TSOP | 48 | 0.5 | 18.4±0.05 | 20±0.1 | 无盖 | Enplas | 下载 | 140 |
编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体宽度 Body Width |
总宽度 Tip-Tip |
类型 | 品牌 | ||||
MSOP8 TO DIP8 | MSOP | 8 | 0.65 | 3 | 4.9 | 无盖 | Wells | 下载 | 170 |
MSOP10 TO DIP10 | MSOP | 10 | 0.5 | 3 | 4.88 | 无盖 | Wells | 下载 | 170 |

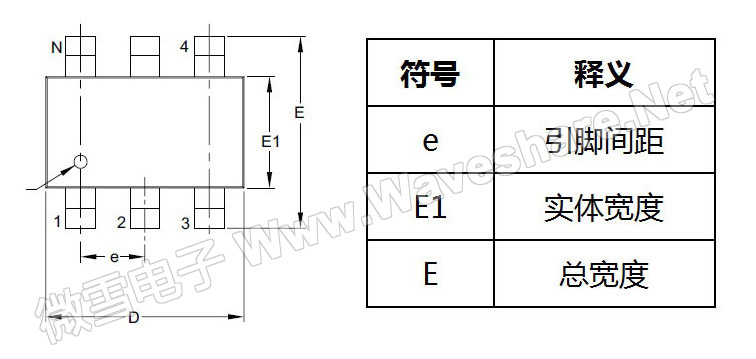

编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | |||||
---|---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
实体宽度 Body Width |
总宽度 Tip-Tip |
类型 | 品牌 | ||||
SOT6 TO DIP6 (B) | SOT-23 | 3, 5, 6 | 0.95 | 1.3-1.8 | 2.2-3.2 | 翻盖 | Wells | 下载 | 208 |

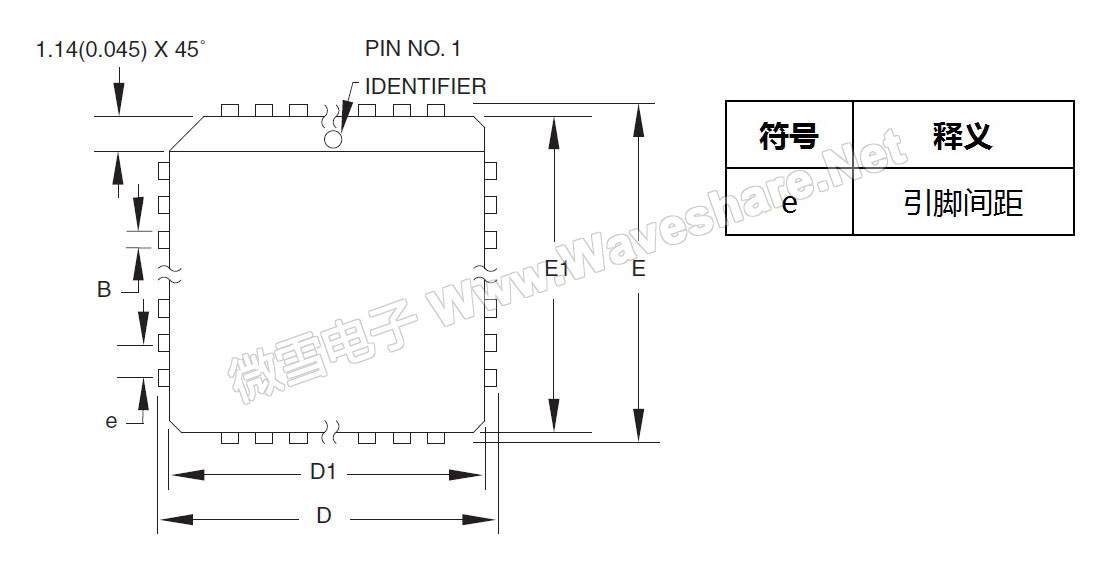

编程座 | 适用封装 | 适用IC规格 (mm) | 适配座 | 价格 | ||||
---|---|---|---|---|---|---|---|---|
引脚数 Pin Count |
引脚间距 Pitch |
IC摆放方式 | 类型 | 品牌 | ||||
PLCC20 TO DIP20 | PLCC | 20 | 1.27 | 引脚朝上 | 无盖 | Yamaichi | 下载 | 138 |
PLCC28 TO DIP28 | PLCC | 28 | 1.27 | 引脚朝上 | 无盖 | Yamaichi | 下载 | 130 |
PLCC32 TO DIP32 (A) | PLCC | 32 | 1.27 | 引脚朝上/下 | 无盖 | Yamaichi | 下载 | 138 |
PLCC32 TO DIP32 (B) | PLCC | 32 | 1.27 | 引脚朝下 | 翻盖 | Yamaichi | 下载 | 200 |
PLCC44 TO DIP44 | PLCC | 44 | 1.27 | 引脚朝下 | 无盖 | Yamaichi | 下载 | 120 |
