AVR32 USB DFU Bootloader的安装

以下资料由微雪电子整理并发布,未经许可不得转载,否则追究相应责任!

PC端USB DFU Bootloader的安装
EVK3B出厂前已经为MCU 32UC3B0256固化了一个USB DFU Bootloader。
首次将EVK3B通过USB线接入PC机,按下“OneKeyBoot按键”,即可启动Boot,从而一键启用了USB ISP。
(说明:EVK3B的OneKeyBoot功能,模拟了几个连续按键动作,若不采用OneKeyBoot,那么按照传统方法是:按NMI键不放(等片刻)->按RESET键(等片刻)->松开RESET键(等片刻)->松开NMI键)

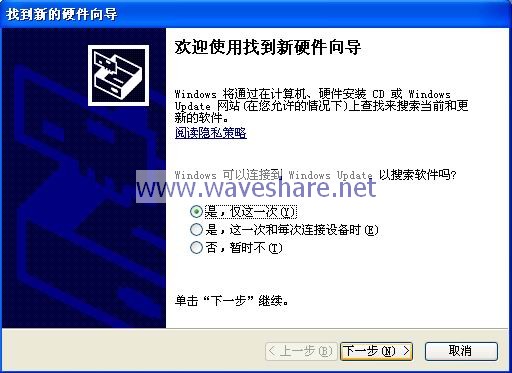

此时,将弹出如下窗口,选择“是,仅这一次”,点“下一步”:

      (点击图片放大)

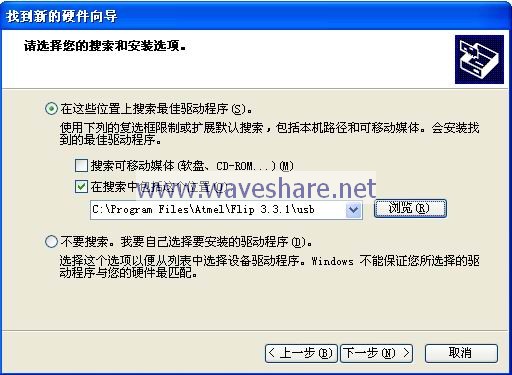

在出现的新窗口中,选择“C:\Program Files\Atmel\Flip 3.3.1\usb”,点“下一步”:

      (点击图片放大)
接下来,系统将自动安装USB DFU Bootloader的PC端程序:

      (点击图片放大)
小等片刻,找到了相应程序:

      (点击图片放大)

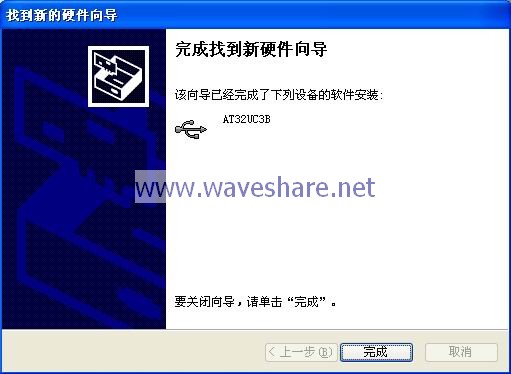

如下图,程序安装完成

      (点击图片放大)

查看USB DFU Bootloader

下面以Windows XP为例,介绍查看BatchISP是否正常的方法。
把EVK3B连接到目标板,鼠标右键点“我的电脑”,选择“属性”,弹出窗口,再选择“硬件”,选择“设备管理器”。

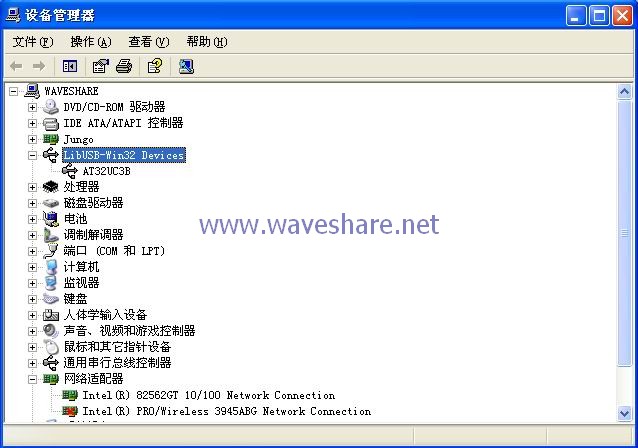

如果USB DFU正常安装,那么将有如下图:

      (点击图片放大)
