产品简介
【自我介绍】
智能小车从来都是电子爱好者热衷的项目。没有一台自己的智能小车怎么好意思说自己是一个电子发烧友呢？
我是专为Raspberry Pi Zero W设计的智能车开发套餐，主要包括Raspberry Pi Zero W，智能车扩展板和摄像头等功能模块。
我功能齐全，可以实现避障、超声波测距、循迹、蓝牙/红外/WiFi遥控和视频监控等应用 。
我不仅结构稳定，集成度高，而且还不用复杂的组装以及繁琐的接线。
选择我，再配合微雪提供的开源代码和学习教程，让你快速入门智能小车的设计开发。
![Raspberry Pi Zero W introduction]()

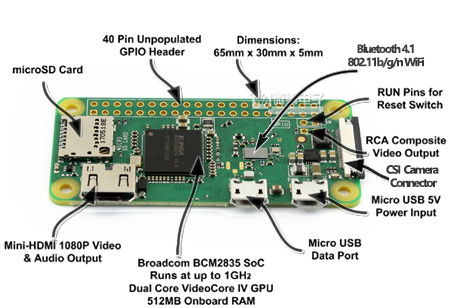

【关于Raspberry Pi Zero W】
硬件参数如下：
-
Broadcom BCM2835
-
512MB 内存
-
802.11 b/g/n WiFi无线网卡
-
低功耗蓝牙4.1 (BLE)
-
Micro SD 卡插槽
-
Mini-HDMI接口 (可输出1080p60视频)
-
Micro-USB供电接口
-
Micro-USB OTG通信接口
-
40PIN GPIO接口焊盘 (兼容A+/B+/2代B/3代B)
-
CSI摄像头接口
-
复合视频接口焊盘
-
复位接口接口焊盘
-
尺寸：65mm x 30mm x 5mm
【智能车扩展板】
AlphaBot2-PiZero适配板：
-
板载LM2596稳压芯片，可给树莓派提供稳定的5V电压
-
板载TLC1543 AD采集芯片，方便树莓派接入模拟传感器
-
板载PCA9685舵机控制芯片，控制舵机不抖动、更平稳
-
板载CP2102，方便通过串口端口控制树莓派
-
板载USB HUB芯片，方便接入网卡等USB设备
AlphaBot2-Base基板：
-
板载AlphaBot2控制接口，可接入Raspberry Pi适配板或Arduino适配板
-
板载五路模拟输出红外传感器，结合PID控制算法，循迹更稳定
-
板载循迹、避障等多种模块，无需繁琐杂乱的杜邦接线
-
板载TB6612FNG双H桥电机驱动芯片，相对L298P高效，体积小，不发热
-
板载N20微型减速电机，金属齿轮，噪声低，精度高
-
板载酷炫彩灯

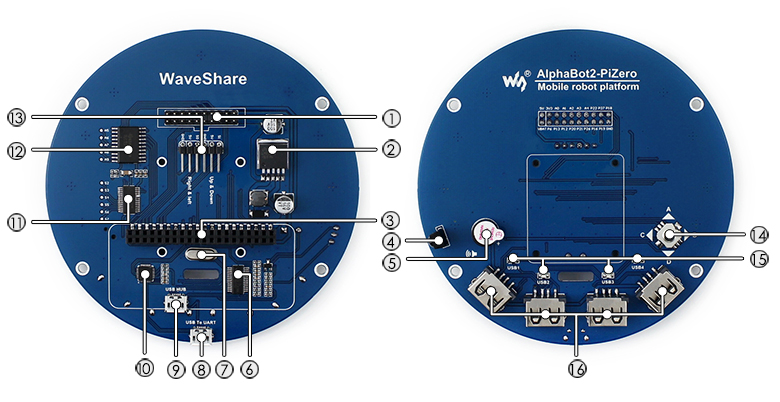

AlphaBot2-PiZero资源图
![]()
[ 接口/器件简介 ]
-
AlphaBot2-Base控制接口
方便接入Alphabot2-Base基板
-
LM2596
5V电源稳压芯片
-
树莓派连接口
方便接入Raspberry Pi Zero/Zero W
-
红外接收头
实现红外遥控小车
-
蜂鸣器
-
FE1.1S
USB HUB芯片
-
12M晶振
-
USB TO UART接口
方便通过串口控制树莓派
|
-
USB HUB接口
扩展Raspberry Pi Zero/Zero W的USB口
-
CP2102
USB转串口芯片
-
PCA9685
舵机控制芯片，控制舵机不抖动，更稳定
-
TLC1543
10位AD采集芯片，方便树莓派接入模拟传感器
-
舵机接口
-
五向摇杆
-
USB指示灯
-
USB 端口
方便接入各种USB设备
|
AlphaBot2-Base资源图
![]()
[ 接口/器件简介 ]
-
AlphaBot2-Base控制接口
方便接入AlphaBot2各种适配板
-
超声波模块接口
-
避障信号灯
-
万向轮
-
ST188
反射式红外光电传感器，用于避障
-
ITR20001/T
反射式红外光电传感器，用于循迹
-
电位器
调节避障感应距离
-
TB6612FNG
双H桥电机驱动芯片
|
-
LM393
电压比较器
-
N20微型减速电机
减速比1:30,6V/600转
-
橡胶轮
直径42MM，宽19MM
-
电源开关
-
14500电池座
-
WS2812B
全彩RGB LED灯
-
电源指示灯
|
AlphaBot2-PiZero W解析图
实例演示
![]()
AlphaBot2智能车循迹
![]()
AlphaBot2-PiZero W智能车避障
![]()
AlphaBot2-PiZero W彩灯遥控
![]()
AlphaBot2-PiZero W视频遥控
![]()
AlphaBot2-PiZero W蓝牙控制
产品图示
![Raspberry Pi Zero W正面]()
Raspberry Pi Zero W正面
![Raspberry Pi Zero W背面]()
Raspberry Pi Zero W背面
![Raspberry Pi Zero W斜视图正面]()
Raspberry Pi Zero W斜视图正面
![Raspberry Pi Zero W斜视图背面]()
Raspberry Pi Zero W斜视图背面
![树莓派Zero W 智能车 AlphaBot2-PiZero背面]()
AlphaBot2-PiZero W正面
![树莓派Zero W 智能车 AlphaBot2-PiZero背面]()
AlphaBot2-PiZero W背面
![树莓派Zero W智能车 AlphaBot2-Base正面]()
AlphaBot2-Base正面
![树莓派Zero W智能车 AlphaBot2-Base背面]()
AlphaBot2-Base背面
![树莓派Zero W智能车 AlphaBot2-PiZero正视图]()
AlphaBot2-PiZero W正视图
![树莓派Zero W智能车 AlphaBot2-PiZero后视图]()
AlphaBot2-PiZero W后视图
![树莓派Zero W智能车 AlphaBot斜视图]()
AlphaBot2-PiZero W斜视图
![树莓派Zero W智能车 AlphaBot斜视图]()
AlphaBot2-PiZero W斜视图
产品认证
产品选型
|
配置
|
AlphaBot2-套餐/配件包
|
|
配件
|
说明
|
Ar
配件包
|
Ar
|
PiZero
配件包
|
PiZero W
|
PiZero WH
|
Pi
配件包
|
Pi3 B+
|
micro:bit
配件包
|
micro:bit
|
micro:bit V2
|
|
Raspberry Pi 3 Model B
|
树莓派3代B
|
|
|
|
|
|
|
|
|
|
|
|
Raspberry Pi 3 Model B+
|
树莓派3代B+
|
|
|
|
|
|
|
√
|
|
|
|
|
AlphaBot2-Pi适配板
|
适配板，可接入RPi3 B
|
|
|
|
|
|
√
|
√
|
|
|
|
|
Raspberry Pi Zero W
|
Raspberry Pi Zero W
|
|
|
|
√
|
|
|
|
|
|
|
|
Raspberry Pi Zero WH
|
Raspberry Pi Zero WH
|
|
|
|
|
√
|
|
|
|
|
|
|
AlphaBot2-PiZero适配板
|
适配板，可接入RPi Zero W
|
|
|
√
|
√
|
√
|
|
|
|
|
|
|
R3 PLUS
|
Arduino兼容板 增强板
|
|
√
|
|
|
|
|
|
|
|
|
|
AlphaBot2-Ar
|
适配板，可接入Arduino
|
√
|
√
|
|
|
|
|
|
|
|
|
|
Dual-mode Bluetooth
|
双模蓝牙模块
|
|
√
|
|
|
|
|
|
|
|
|
|
micro:bit
|
micro:bit主控板
|
|
|
|
|
|
|
|
|
√
|
|
|
micro:bit V2
|
micro:bit V2主控板
|
|
|
|
|
|
|
|
|
|
√
|
|
AlphaBot2 for micro:bit
|
适配板，可接入micro:bit
|
|
|
|
|
|
|
|
√
|
√
|
√
|
|
AlphaBot2-Base基板
|
电机驱动、避障、循迹等
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
超声波传感器
|
超声波避障、测距
|
√
|
√
|
√
|
√
|
√
|
|
|
√
|
√
|
√
|
|
红外遥控器
|
红外遥控小车
|
√
|
√
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
RPi Camera (B)
|
树莓派摄像头，可调焦
|
|
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
SG90舵机及云台
|
舵机，控制摄像头转动
|
|
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
Micro SD Card 32GB
|
Class10 32GB Micro SD卡
|
|
|
√
|
√
|
√
|
√
|
√
|
|
|
|
|
5V 3A电源
|
电源 美规 5V 3A Micro
|
|
|
√
|
√
|
√
|
√
|
√
|
|
|
|
【说明】
1、超声波传感器由于结构原因不能接到AlphaBot2-Pi / Pi3 B+套餐
基板尺寸图
![树莓派3代B Arduino 智能车 AlphaBot尺寸图]()
【关于Raspberry Pi Zero W】
