智能车 机器人 Micro:bit 智能车套件 寻迹小车
结构稳定 集成度高 可以实现避障、超声波测距、循迹、蓝牙/2.4G遥控等应用
型号
AlphaBot2 for micro:bit
SKU
15357
品牌
Waveshare
- 产品详情
- 产品资料
- 配置清单
产品简介
【一分钟自我介绍】
智能小车从来都是电子爱好者热衷的项目。没有一台自己的智能小车怎么好意思说自己是一个电子发烧友呢？
我是专为Micro:bit设计的智能车套餐，包括Micro:bit主控板，AlphaBot2-Base基板，AlphaBot2 for micro:bit适配板和超声波传感器等功能模块。
我功能齐全，可以实现避障、超声波测距、循迹、蓝牙/2.4G遥控等应用。
我不仅结构稳定，集成度高，而且还不用复杂的组装以及繁琐的接线。
选择我，再配合微雪提供的开源代码和学习教程，让你快速入门智能小车的设计开发。
Micro:bit是一款由英国广播公司(BBC)推出的，用于青少年编程教育的ARM开发板。
Micro:bit板载多种功能模块，并引出扩展接口，可轻松胜任各种编程相关的教学与开发场景，包括编写电子游戏、智能机器人控制和科学实验等。
-
nRF51822处理器
- 16 MHz 32位 ARM Cortex-M0内核
- 蓝牙4.0低功耗和2.4GHz RF无线
- 16kB RAM
- 256kB Flash
-
KL26Z单片机
- 48 MHz ARM Cortex-M0+内核
- 128 KB Flash
- 地磁传感器 - MAG3110，I2C，获取三轴地磁数据
- 加速度传感器 - MMA8652，I2C，获取三轴加速度数据
- 3V电源接口
- 复位按键
- Micro USB接口 - 可接入电脑烧写/仿真，串口通信
- 5x5 LED点阵 - 可显示文字、图形等
- 按键A/B - 可编程按键
- I/O扩展接口 - 含SPI、UART、I2C、AD、PWM等接口

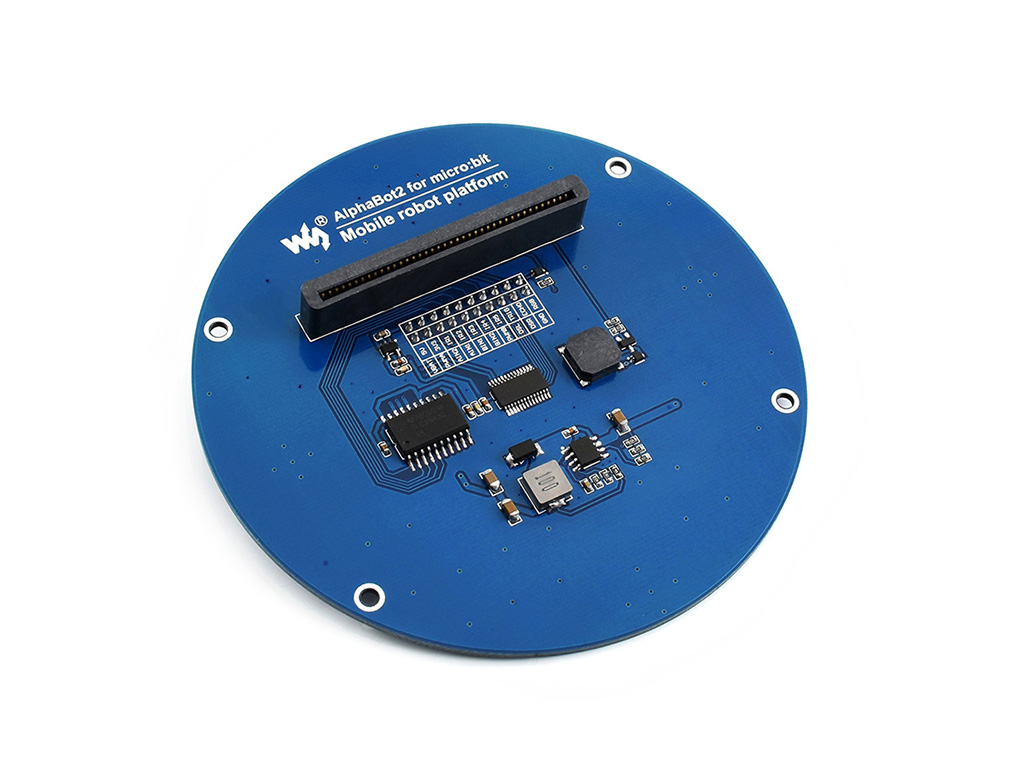

AlphaBot2 for micro:bit适配板：
- 板载Micro:bit接口，方便直接接入Micro:bit使用
- 板载MP1584稳压芯片，可提供稳定的5V电压
- 板载RT9193-33稳压芯片，可给Micro:bit提供稳定的3.3V电压
- 板载TLC2543 AD采集芯片，方便Micro:bit接入模拟传感器
- 板载PCA9685 PWM控制芯片，用于扩展IO口
- 板载蜂鸣器，可用于播放音乐
- 板载AlphaBot2控制接口，可接入Raspberry Pi适配板或Arduino适配板
- 板载五路模拟输出红外传感器，结合PID控制算法，循迹更稳定
- 板载循迹、避障等多种模块，无需繁琐杂乱的杜邦接线
- 板载TB6612FNG双H桥电机驱动芯片，相对L298P高效，体积小，不发热
- 板载N20微型减速电机，金属齿轮，噪声低，精度高
- 板载酷炫彩灯

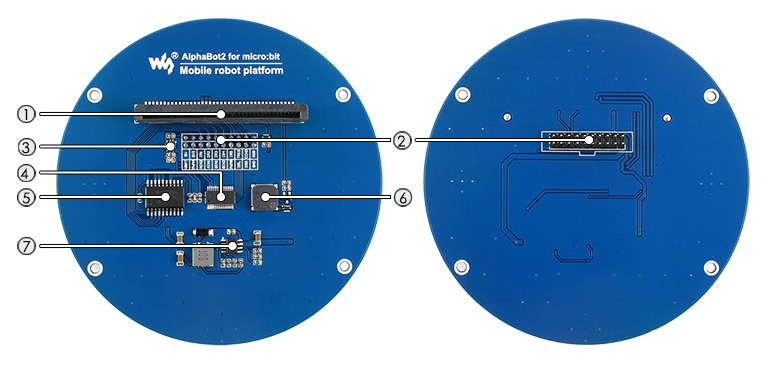

AlphaBot2 for micro:bit适配板资源图
[ 接口/器件简介 ]
|
|
AlphaBot2-Base基板资源图
[ 接口/器件简介 ]
|
|
产品解析
 |
 |
 |
 |
 |
 |
注意：本产品不含
Joystick for micro:bit
，而且2.4G遥控需要两个Micro:bit，如有需要，请另行选购。
产品图片
产品选型
| 配置 | AlphaBot2-套餐/配件包 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 配件 | 说明 |
Ar
配件包 | Ar |
PiZero
配件包 | PiZero W | PiZero WH |
Pi
配件包 | Pi3 B+ |
micro:bit
配件包 | micro:bit | micro:bit V2 |
| Raspberry Pi 3 Model B | 树莓派3代B | ||||||||||
| Raspberry Pi 3 Model B+ | 树莓派3代B+ | √ | |||||||||
| AlphaBot2-Pi适配板 | 适配板，可接入RPi3 B | √ | √ | ||||||||
| Raspberry Pi Zero W | Raspberry Pi Zero W | √ | |||||||||
| Raspberry Pi Zero WH | Raspberry Pi Zero WH | √ | |||||||||
| AlphaBot2-PiZero适配板 | 适配板，可接入RPi Zero W | √ | √ | √ | |||||||
| R3 PLUS | Arduino兼容板 增强板 | √ | |||||||||
| AlphaBot2-Ar | 适配板，可接入Arduino | √ | √ | ||||||||
| Dual-mode Bluetooth | 双模蓝牙模块 | √ | |||||||||
| micro:bit | micro:bit主控板 | √ | |||||||||
| micro:bit V2 | micro:bit V2主控板 | √ | |||||||||
| AlphaBot2 for micro:bit | 适配板，可接入micro:bit | √ | √ | √ | |||||||
| AlphaBot2-Base基板 | 电机驱动、避障、循迹等 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 超声波传感器 | 超声波避障、测距 | √ | √ | √ | √ | √ | √ | √ | √ | ||
| 红外遥控器 | 红外遥控小车 | √ | √ | √ | √ | √ | √ | √ | |||
| RPi Camera (B) | 树莓派摄像头，可调焦 | √ | √ | √ | √ | √ | |||||
| SG90舵机及云台 | 舵机，控制摄像头转动 | √ | √ | √ | √ | √ | |||||
| Micro SD Card 16GB | Class10 16GB Micro SD卡 | √ | √ | √ | √ | √ | |||||
| 5V 3A电源 | 电源 美规 5V 3A Micro | √ | √ | √ | √ | √ | |||||
1、超声波传感器由于结构原因不能接到AlphaBot2-Pi / Pi3 B+套餐
基板尺寸图
