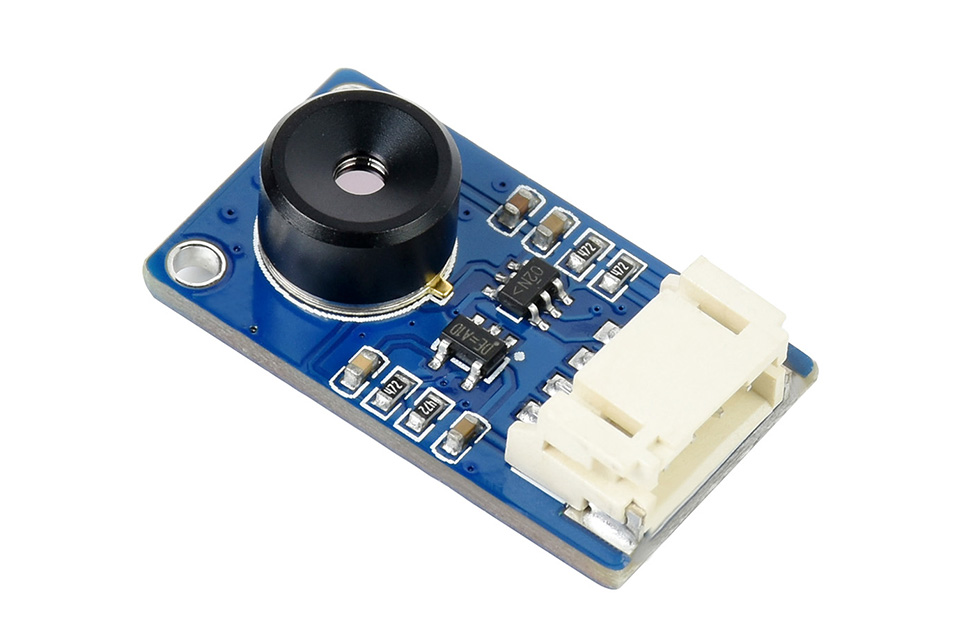

产品简介

【一分钟自我介绍】

我是一款红外热像仪模块，32×24像素，110度视场角，I2C接口通信，兼容3.3V/5V电平，支持RaspberryPi/Arduino(ESP32)/STM32等主控板。
我采用MLX90640远红外热传感器阵列，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图，尺寸小巧，方便集成到各种工业或智能控制应用。

【我的特点】

  • 采用MLX90640远红外热传感器阵列，32×24像素
  • 支持I2C接口通信，可设置为快速模式(速率可达1MHz)
  • 噪声等效温差(NETD)仅为0.1K RMS@1Hz刷新率，噪声性能好
  • 板载电平转换电路，可兼容3.3V/5V的工作电平
  • 提供完善的配套资料手册(RaspberryPi/Arduino(ESP32)/STM32示例程序和用户手册等)

【我的参数】

  • 工作电压：3.3V/5V
  • 工作电流：＜23mA
  • 通信接口：I2C (地址为0x33)
  • 视场角(水平视角×垂直视角)：
  • 工作温度：-40℃～85℃
  • 目标温度：-40℃～300℃
  • 绝对精度：±2℃ (室温 0 ~ 50℃)
  • 刷新速率：0.5Hz~64Hz (可编程设置)
  • 产品尺寸：28mm×16 mm
  • 固定孔尺寸：2.0mm

【我的用途】

  • 高精度非接触性物体温度检测
  • 红外热像仪、红外测温仪
  • 智能家居、智能楼宇、智能照明
  • 工业温度控制、安防、入侵/移动检测

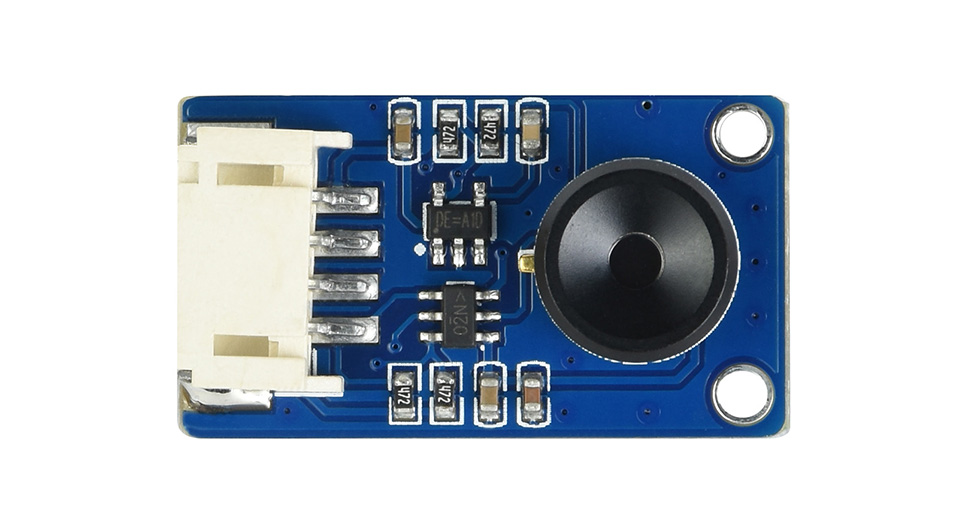

接口说明(以接入MCU为例)：

  • VCC：接3.3V或5V
  • GND：接GND
  • SDA：接MCU.I2C数据线
  • SCL：接MCU.I2C时钟线

使用示例

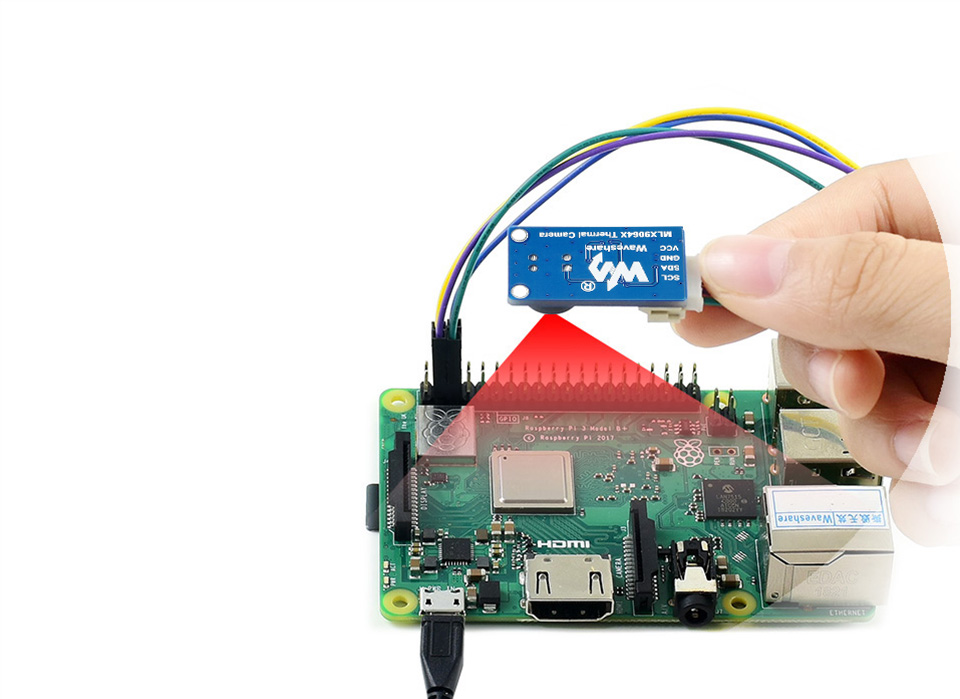

树莓派主板的红外热成像图

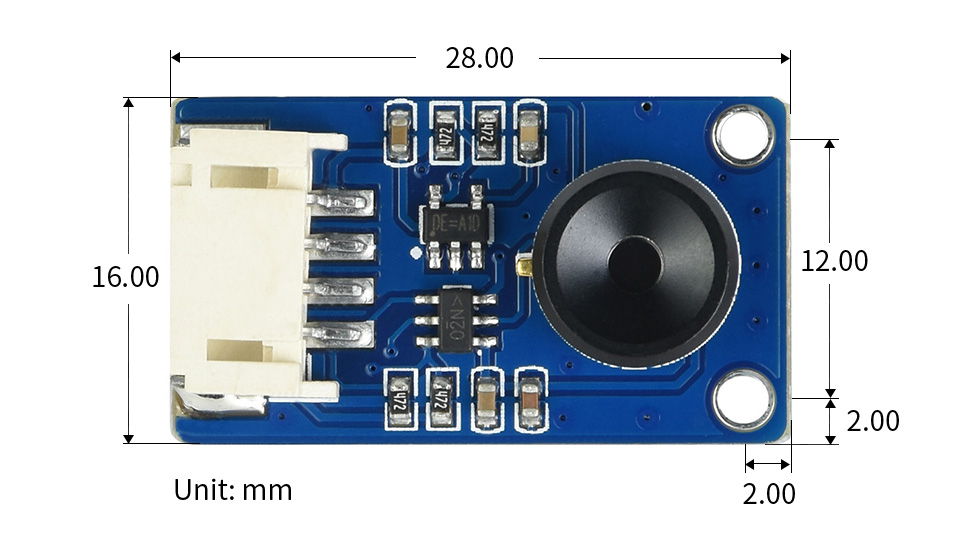

外形尺寸

产品资料

资料包括：

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径： www.waveshare.net/wiki/MLX90640-D110_Thermal_Camera

配置清单

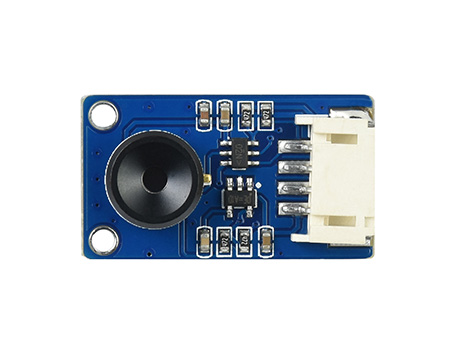

  1. MLX90640-D110 Thermal Camera × 1
  2. PH2.0 4PIN连接线 × 1
