MLX90641红外热像仪模块 16×12像素
55度视场角，I2C接口，适合远距离测量
型号
MLX90641-D55 Thermal Camera
SKU
20465
品牌
Waveshare
价格参考
含普票
- 含普票
- 含13%增票
| 数量 | 1+ | 2+ | 3+ | 4+ |
| 价格 | ¥313.10 | ¥308.05 | ¥305.53 | ¥304.52 |
- 产品详情
- 产品资料
- 配置清单
- 保修&售后服务
红外阵列温度传感器
16×12 像素红外阵列
小尺寸，非接触式，低成本
产品特性

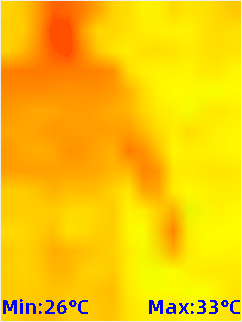

一款小尺寸、非接触式和低成本的 16×12 像素的红外阵列温度传感器，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图，方便集成到各种工业或智能控制应用中。
- 采用 MLX90641 远红外热传感器阵列，16×12 像素
- 支持 I2C 接口通信，可设置为快速模式 (速率可达 1MHz)
- 噪声等效温差 (NETD) 仅为 0.1K RMS@4Hz 刷新率，噪声性能好
- 板载电平转换电路，可兼容 3.3V/5V 的工作电平
- 可编程帧率 0.5～64Hz(0.25～32FPS)
- 提供完善的配套资料手册 (RaspberryPi/Arduino(ESP32)/STM32 示例程序和用户手册等)
主要用途：
- 高精度非接触性物体温度检测
- 红外热像仪、红外测温仪
- 智能家居、智能楼宇、智能照明
- 工业温度控制、安防、入侵/移动检测
产品参数
| 工作电压 | 3.3V/5V | 电流大小 | ≈12mA |
|---|---|---|---|
| 视场角 (FOV) | 55° × 35° | 绝对精度 | ±2℃ (室温 0 ~ 50℃) |
| 通信接口 | I2C (默认 0x33) | 刷新速率 | 0.5~64Hz (0.25～32FPS) |
| 目标温度 | -40 ~ 300℃ | 工作温度 | -40 ~ 125℃ |
| 产品尺寸 | 28 × 16mm | 固定孔尺寸 | 2.0mm |
I2C 控制接口
可接入 Raspberry Pi/Arduino(ESP32)/STM32 等主控板
| VCC | 电源正 (3.3V/5V 电源输入) |
|---|---|
| GND | 电源地 |
| SDA | 接 MCU I2C 数据线 |
| SCL | 接 MCU I2C 时钟线 |

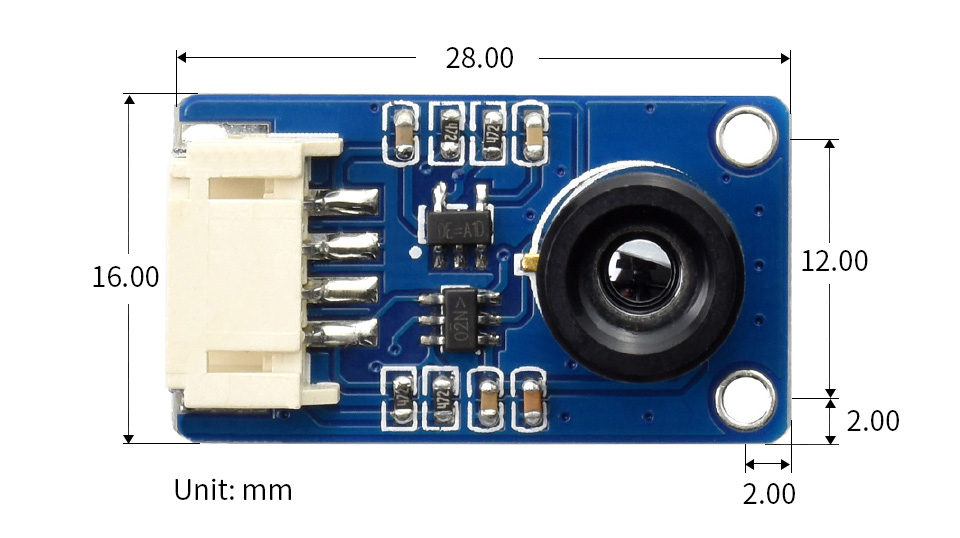

产品尺寸
相关产品参数对比
| 核心 | MLX 90640-D55 | MLX 90640-D110 | MLX 90641-D55 | MLX 90614ESF-BCC |
|---|---|---|---|---|
| 像素陈列 | 32×24 | 16×12 | 1 | |
| 测量精度 | ±2℃ (室温 0~50℃) | ±0.5℃ (室温 0~50℃) | ||
| 目标温度 | -40~300℃ | -70~380℃ | ||
| 视场角 (FOV) | 55°×35° | 110°×75° | 55°×35° | 35° |
| 刷新速率 | 0.5~64Hz (0.25～32FPS) | - | ||
| 工作温度 | -40~85℃ | -40~125℃ | -40~85℃ | |
| 电流大小 | <23mA | ≈12mA | <2mA | |
| 产品定位 | 像素大小适中，成本较高 | 成本低 | 高精度测量 | |
