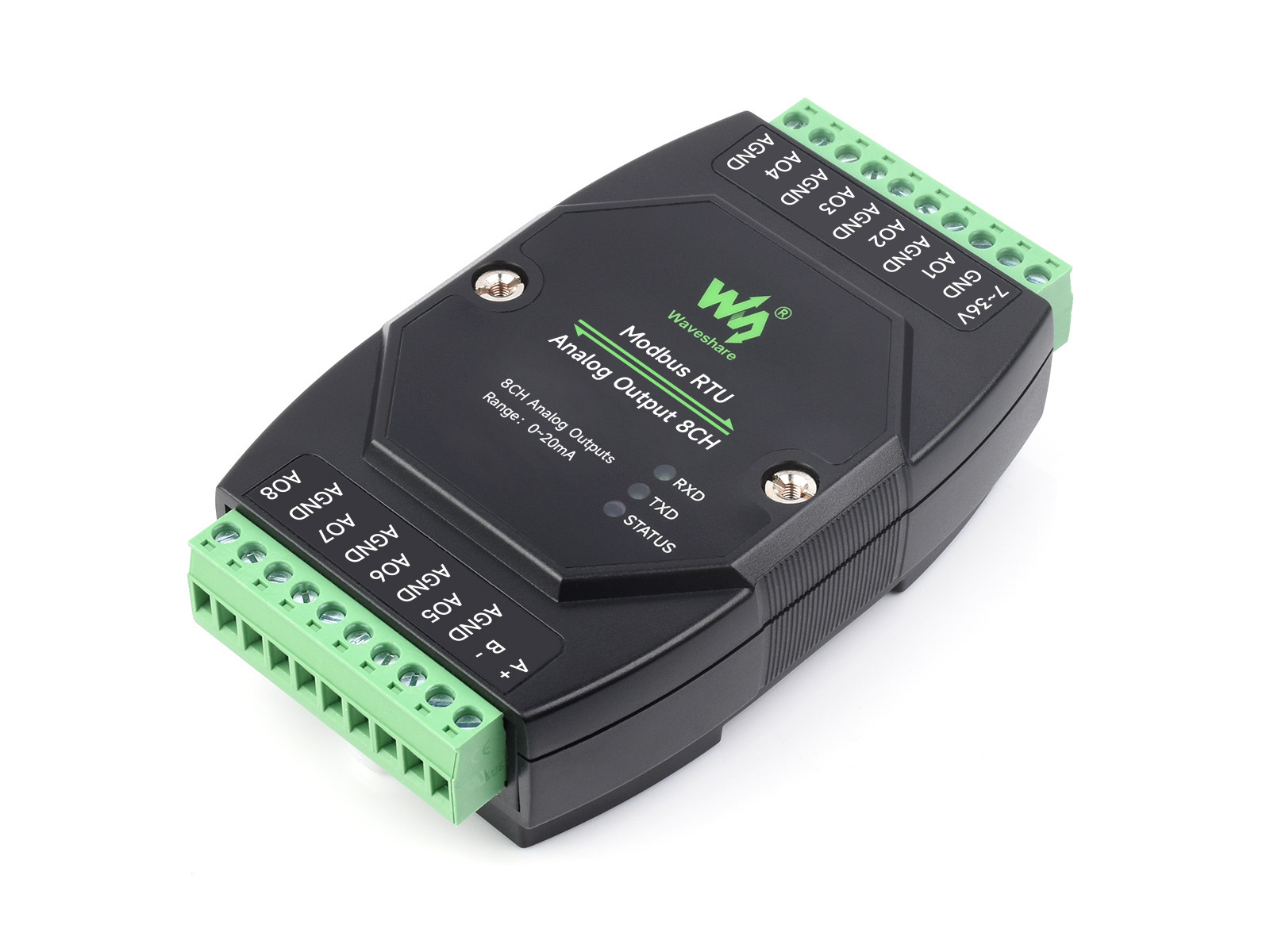

工业级8路模拟量输出模块 导轨式 12位DA转换 支持8路电流同步输出 DC 7~36V宽电压供电 Modbus RTU协议
已选择 {{choose_count}} 件商品
组合价 {{choose_total | formatPrice}}
- 产品详情
- 产品资料

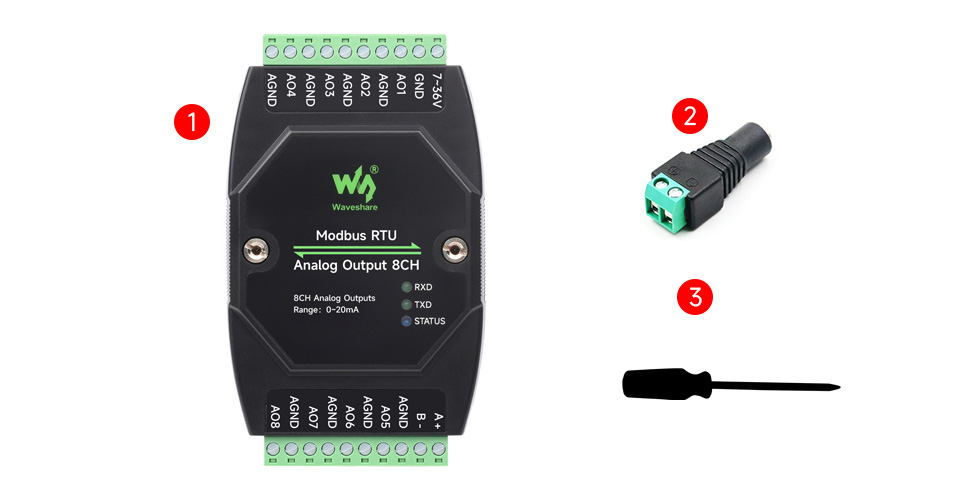

- 配置清单

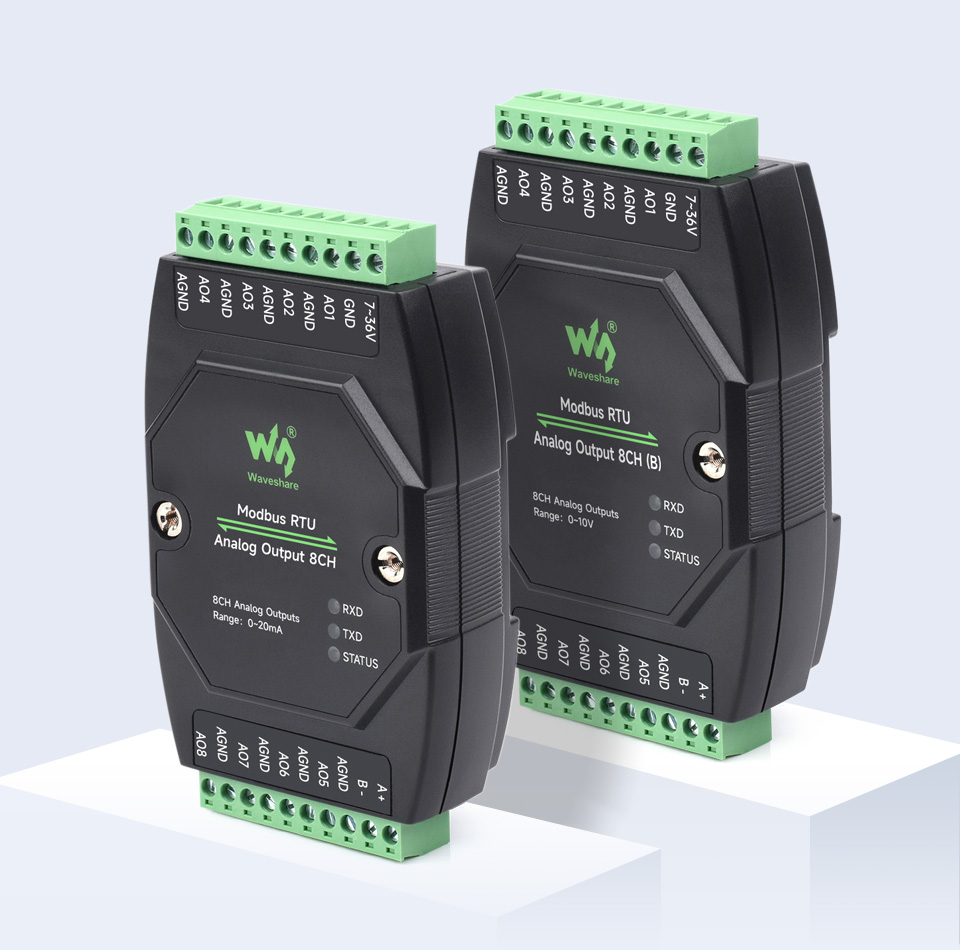

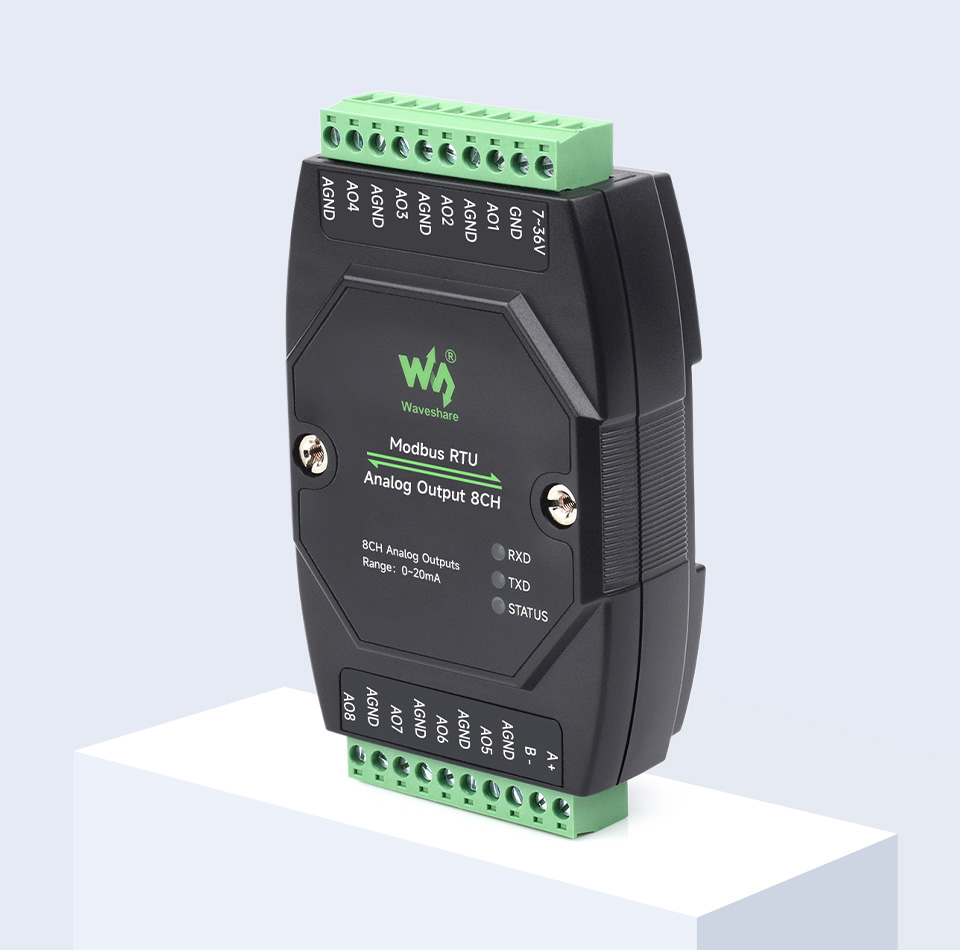

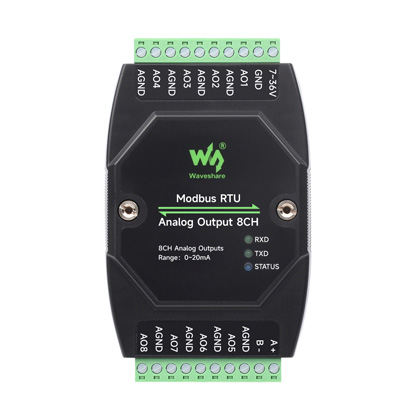

工业级 8 路模拟量输出模块
12 位 DA 转换DC 7~36V 宽电压供电
Modbus RTU 协议带多种隔离保护电路
产品特性
本产品是一款工业标准模拟量输出模块，支持 8 路同步输出。采用 Modbus RTU 协议，内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路。
- 支持设置设备地址 (1~255)，以便通过 RS485 总线级联多个设备
- 板载稳压芯片，支持 7~36V 宽电压供电
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式磁耦隔离，可进行信号隔离，可靠性高、抗干扰强
- 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
- 12 位 DA 转换，采用高精度电阻，输出数据更准确
- 内置看门狗，输出稳定不死机
- 导轨式外壳设计，支持堆叠组合，安装方便，使用更安全
- 外置 3 个 LED 指示灯，方便查看 MCU 状态和信号收发状态

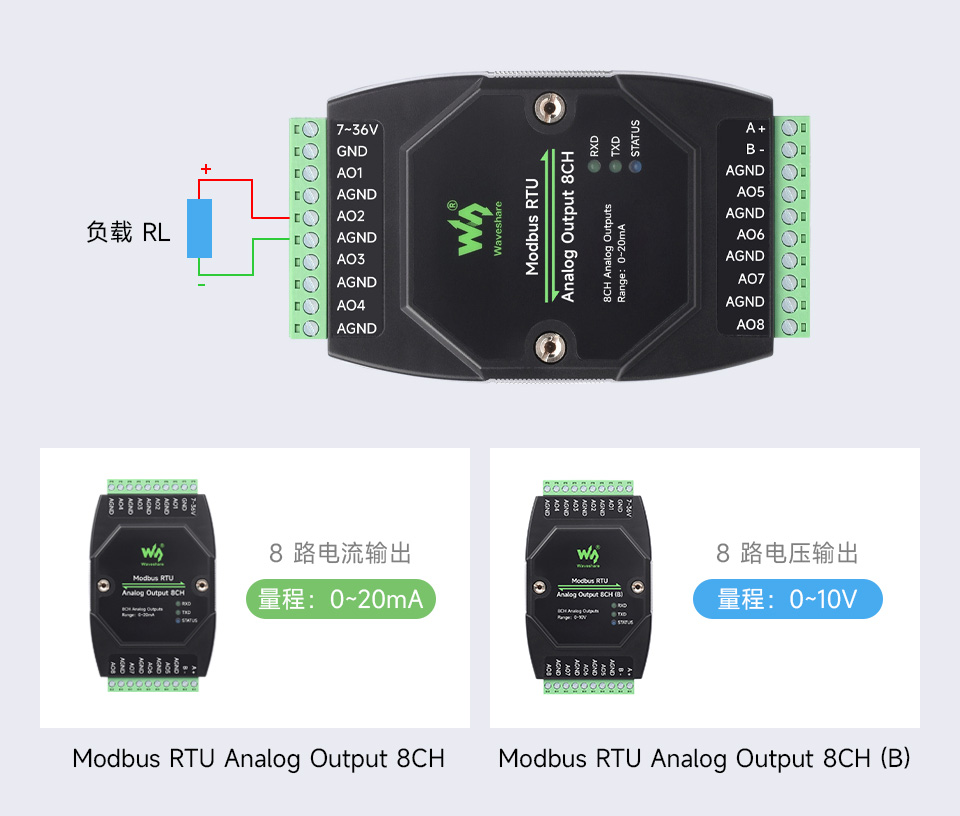

版本选择
Modbus RTU Analog
Output 8CH
输出模式：电流输出
量程：0~20mA

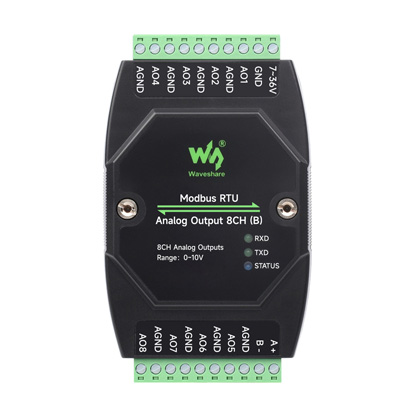

Modbus RTU Analog
Output 8CH (B)
输出模式：电压输出
量程：0~10V
产品参数
| 型号 | Modbus RTU Analog Output 8CH |
Modbus RTU Analog Output 8CH (B) |
|---|---|---|
| 通信接口 | RS485 | |
| 通信波特率 | 4800，9600，19200，38400，57600， 115200，128000，256000 |
|
| 默认通信格式 | 9600，N，8，1 | |
| Modbus 协议 | 标准 Modbus RTU 协议 | |
| 供电电压 | DC 7~36V | |
| 输出模式 | 8 路电流输出 | 8 路电压输出 |
| 分辨率 | 12 位，1μA | 12 位，1mV |
| 量程 | 0~20mA | 0~10V |
| 输出精度 | ±0.03mA | ±0.01V |

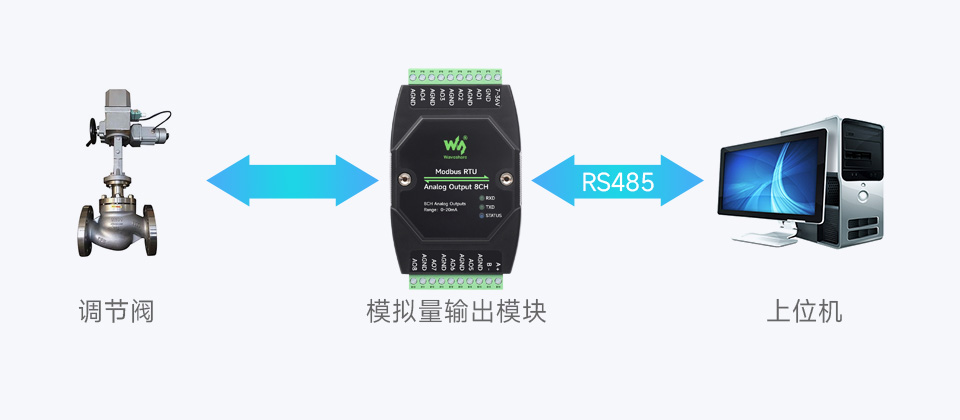

基本功能
支持通过 RS485 发送 Modbus RTU 协议指令
实现输出 0~10V / 0~20mA 传感器数据

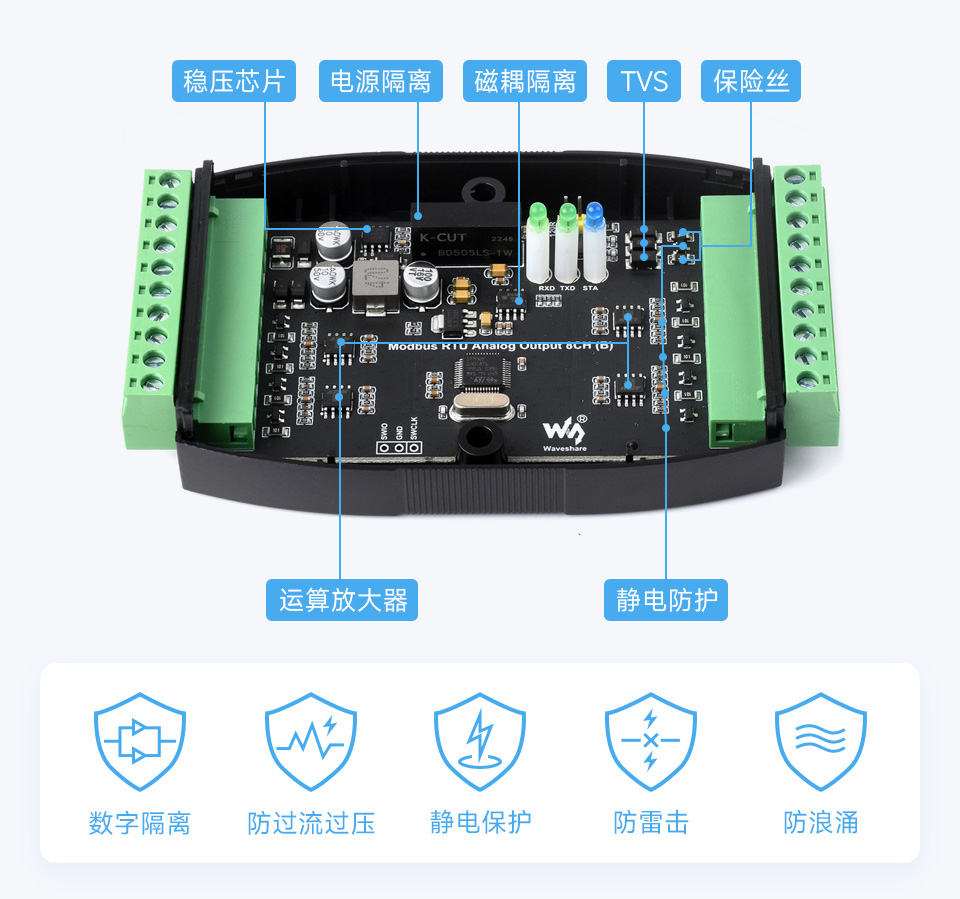

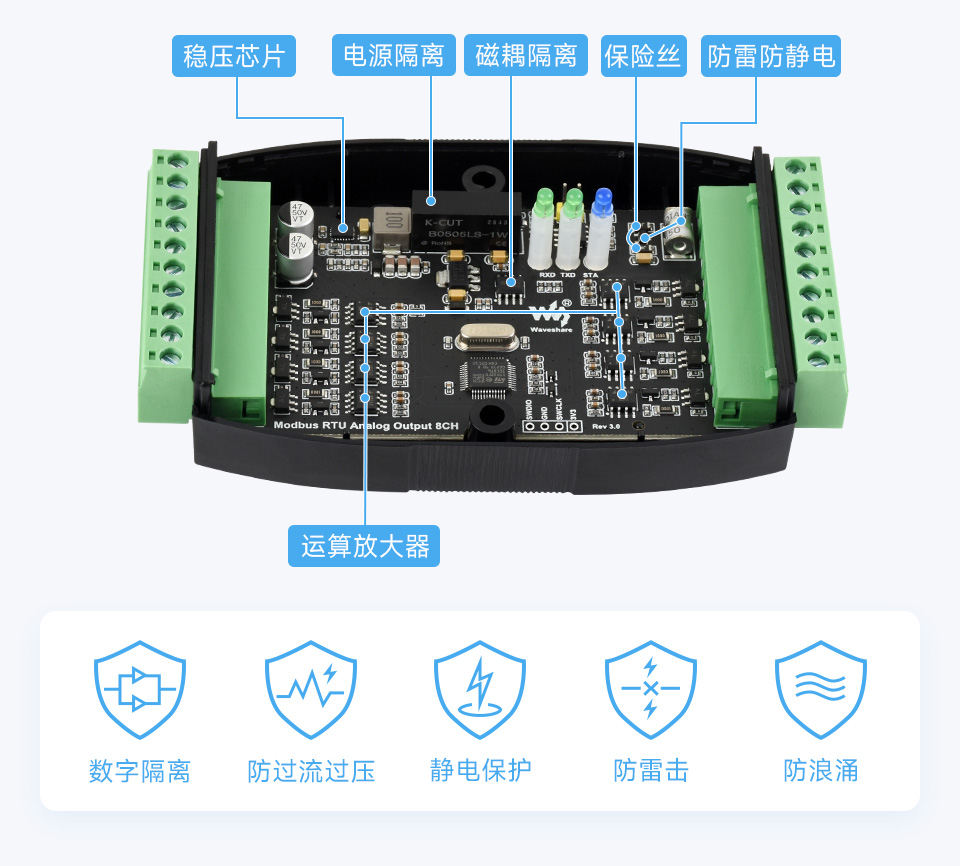

工业隔离保护
RS485 通讯实现电源和信号双隔离、可提供稳定的隔离电压，可靠性高，抗干扰强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流防过压，提高抗冲击能力，适用于高要求的工业环境
注：2 个版本内部器件布局略有不同，请以实物为准

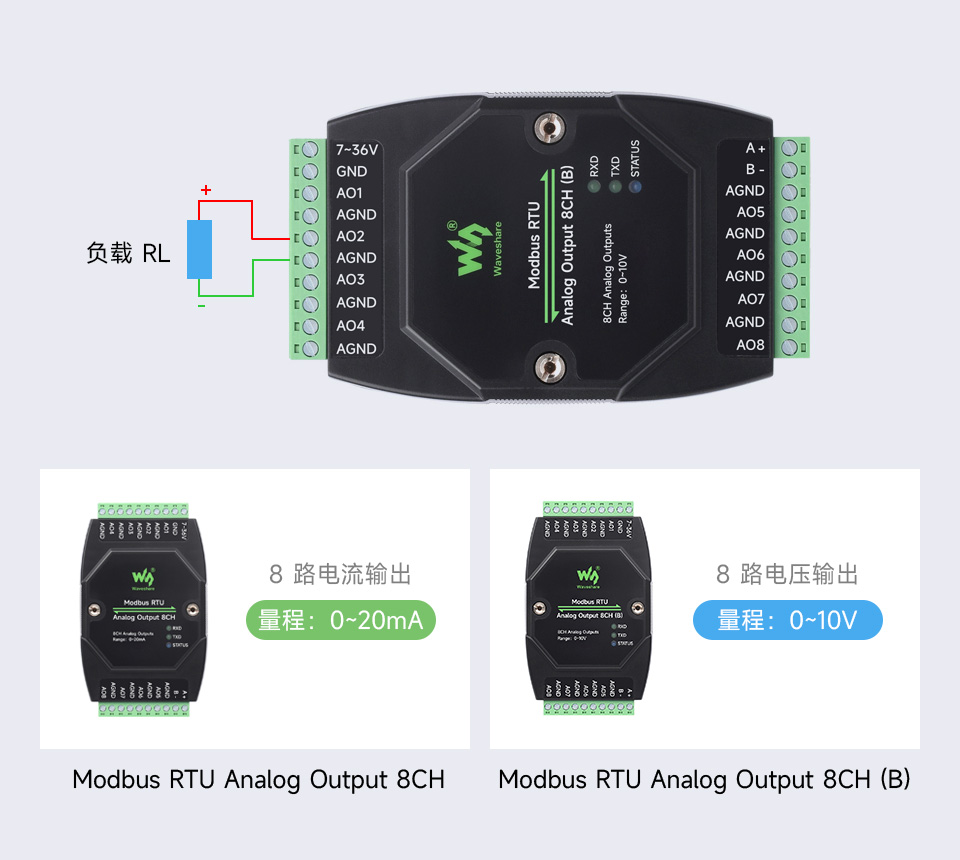

工业级高精度模拟量输出
8 路模拟量输出，12 位 DA 转换，高精度

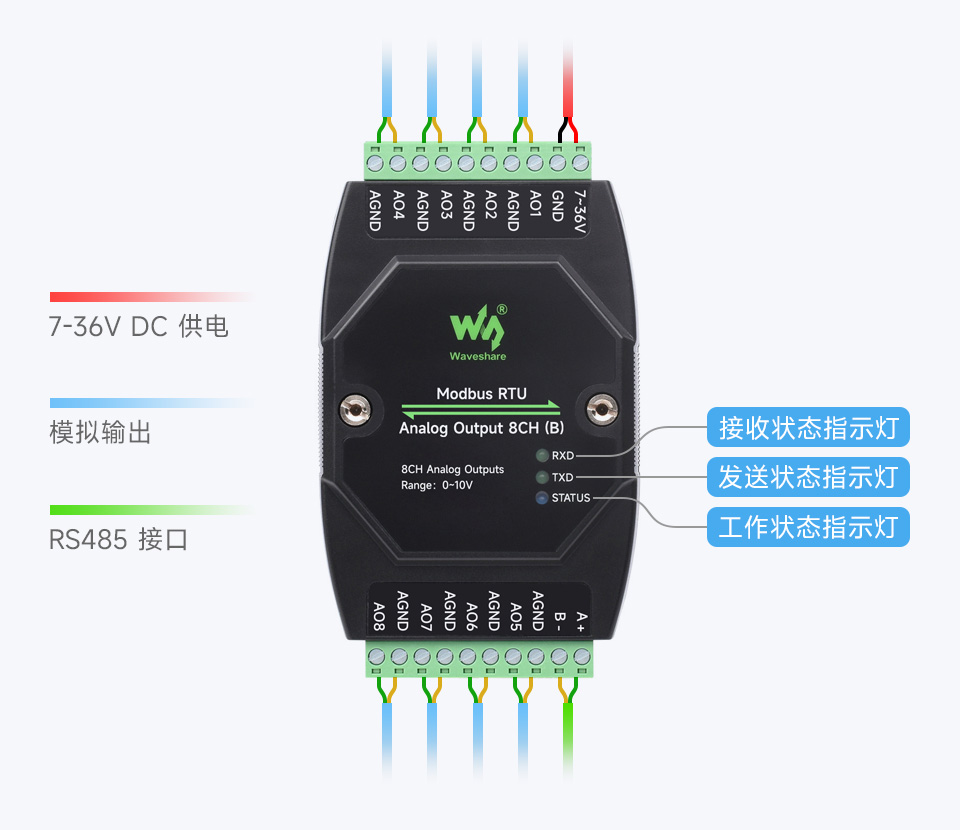

接口简介

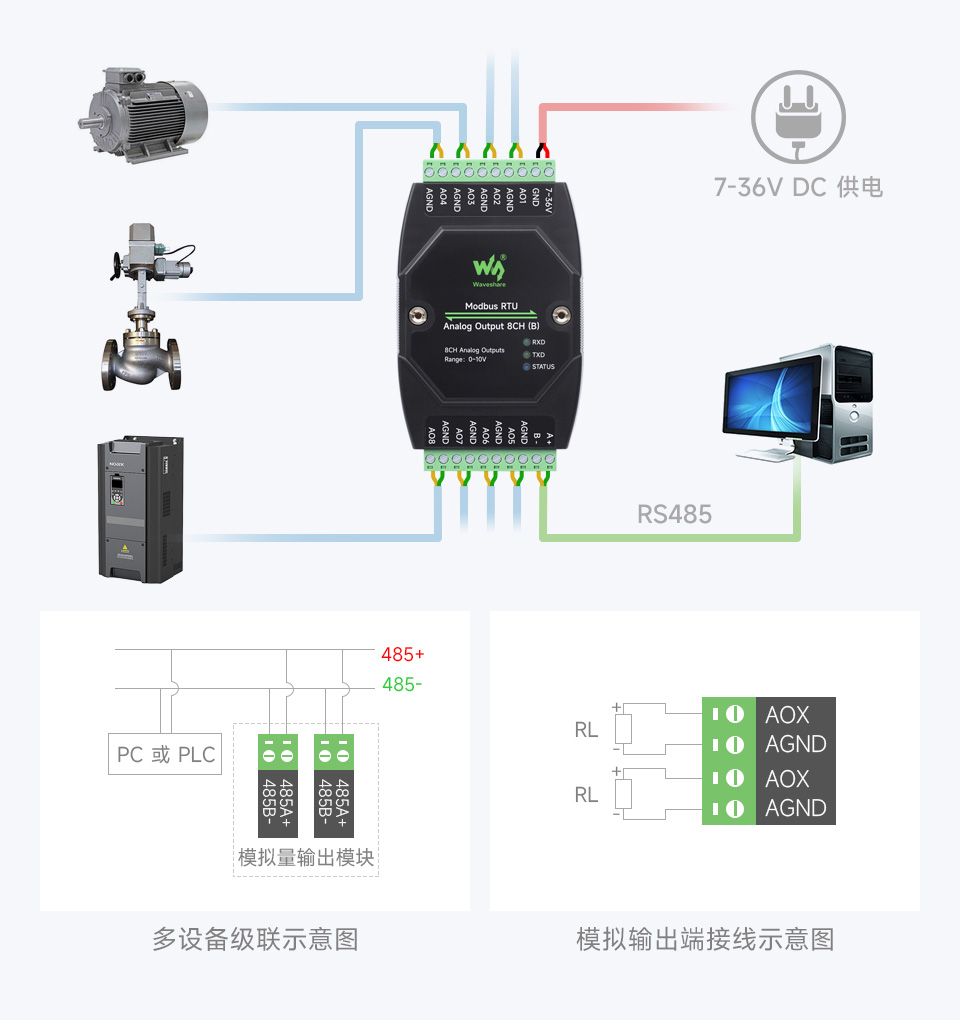

连接示意图
支持设置设备地址 (1~255) 实现多设备级联，支持电压/电流模拟量输出

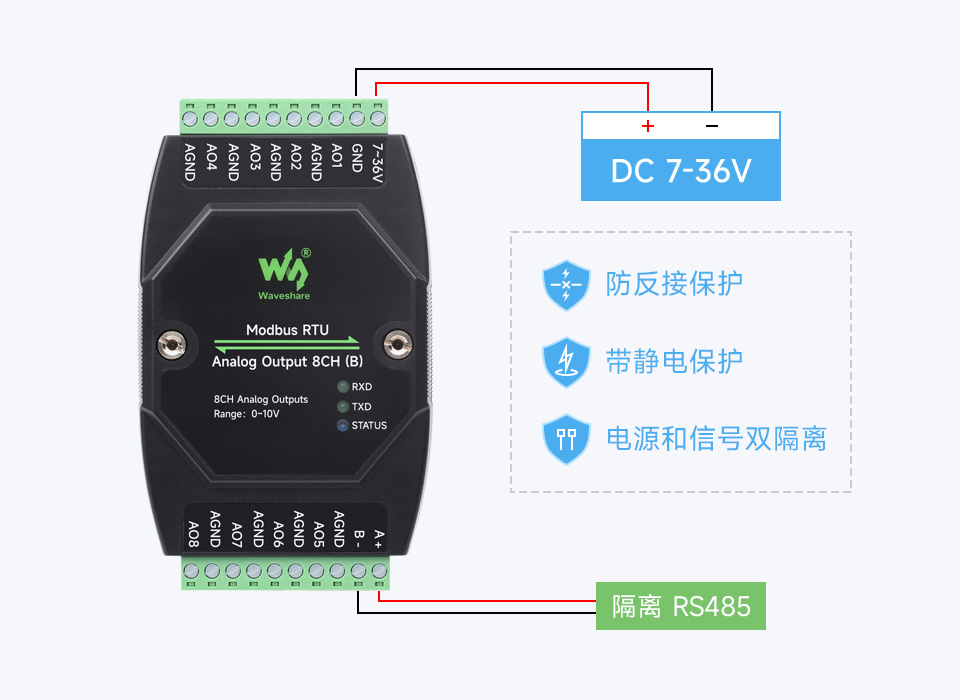

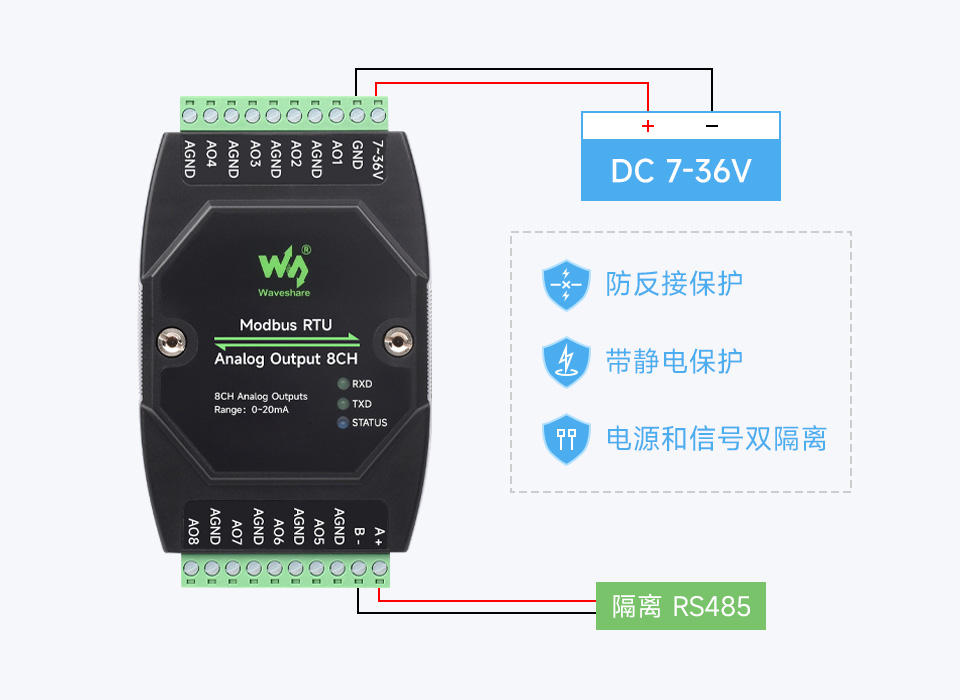

宽电压供电，隔离 RS485
内置保险丝，防反接保护，电源和信号双隔离

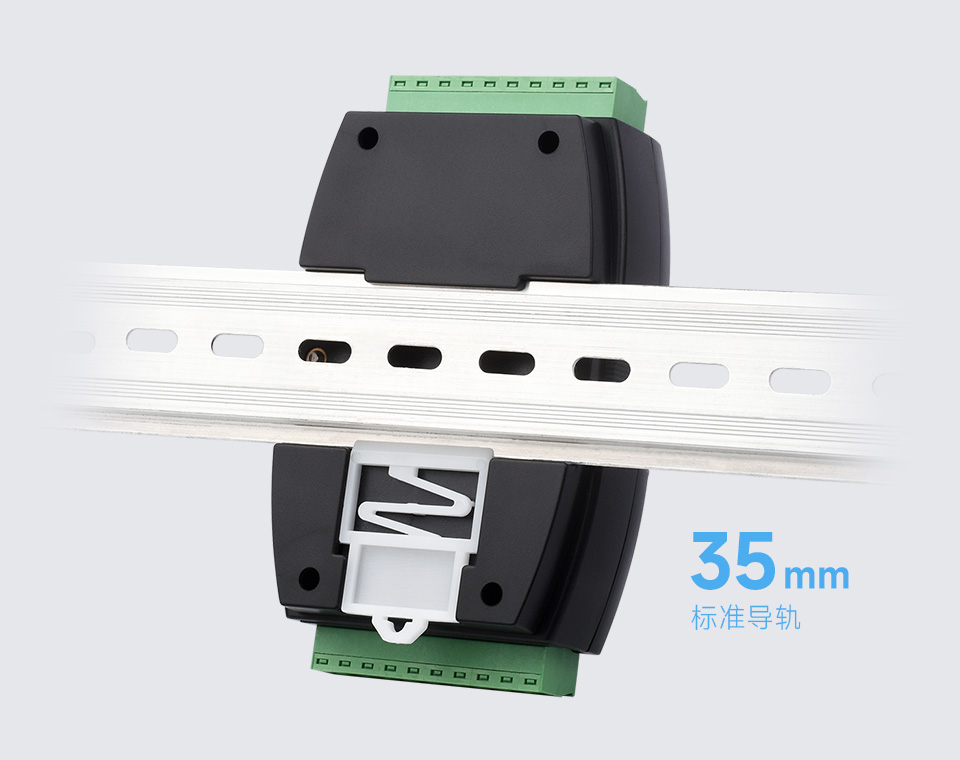

支持标准 DIN 导轨安装
支持 35mm 标准导轨，带导轨卡扣，安装方便

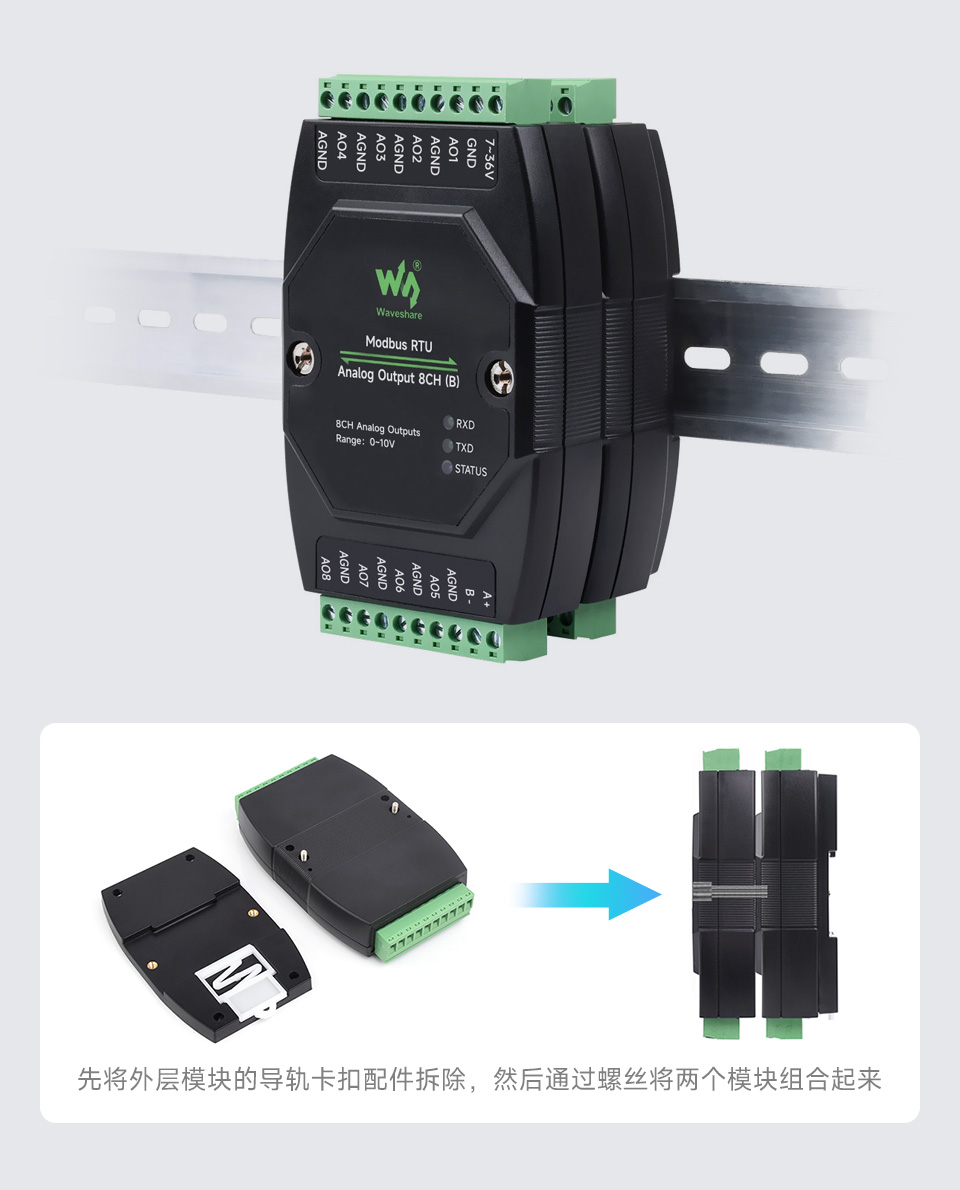

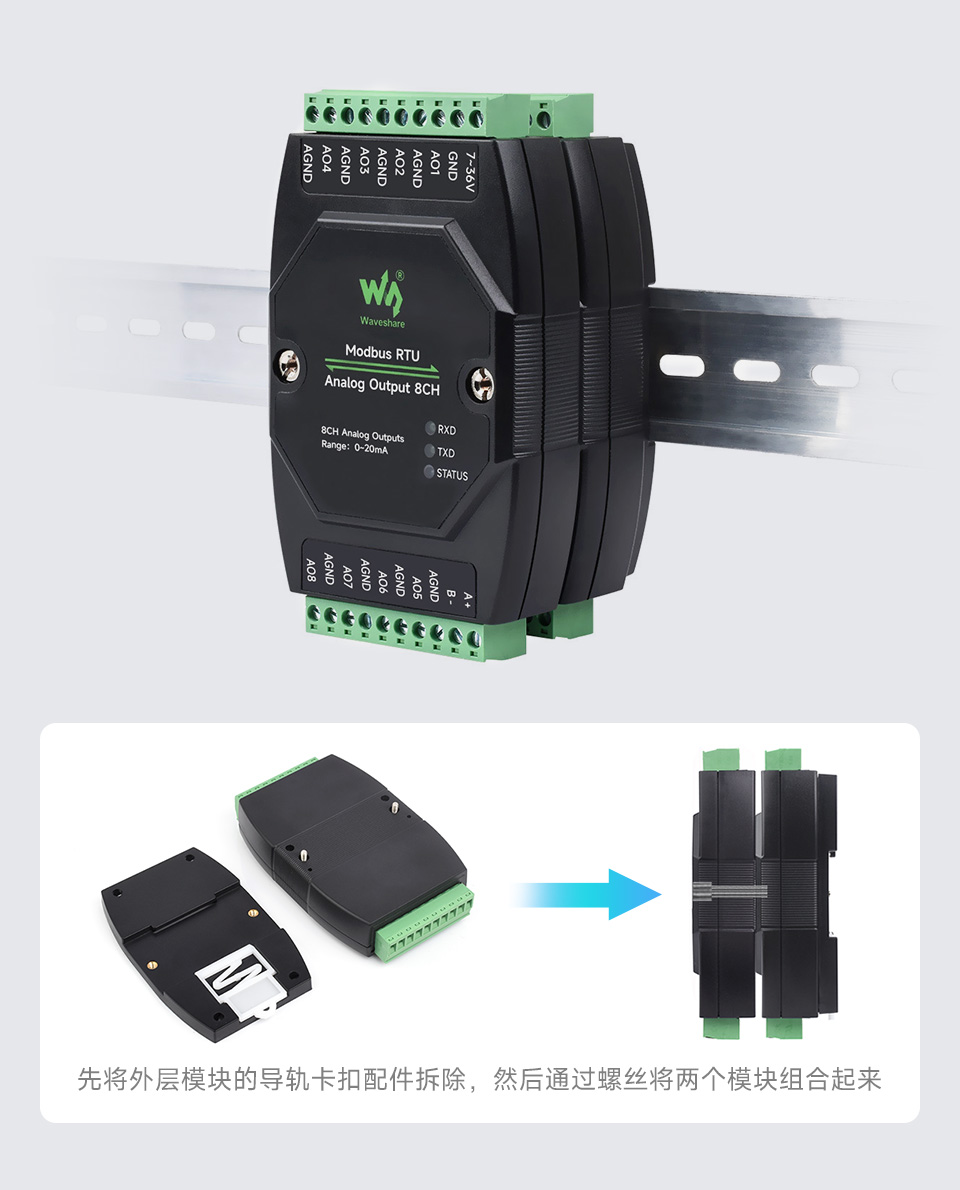

支持堆叠安装

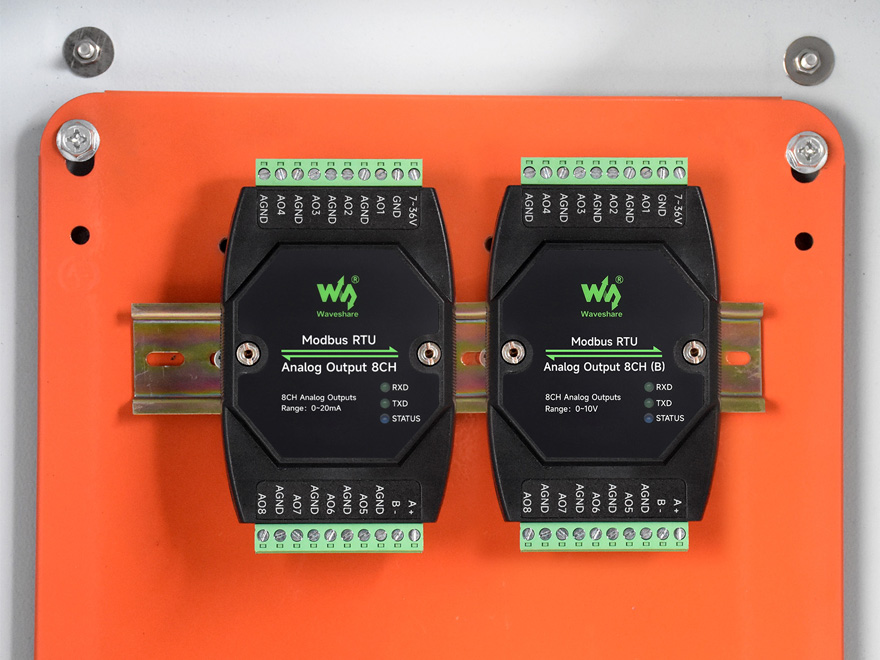

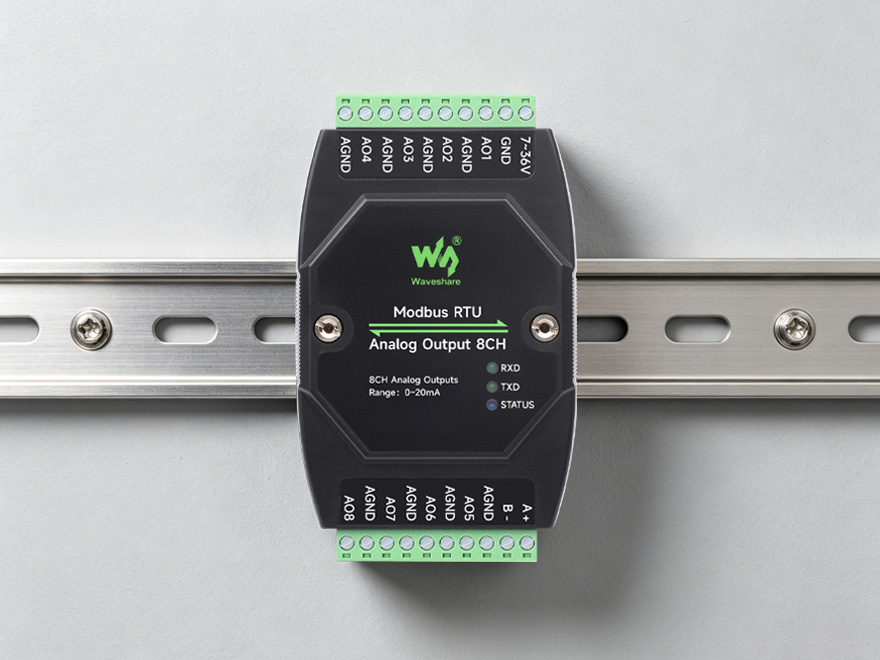

产品展示

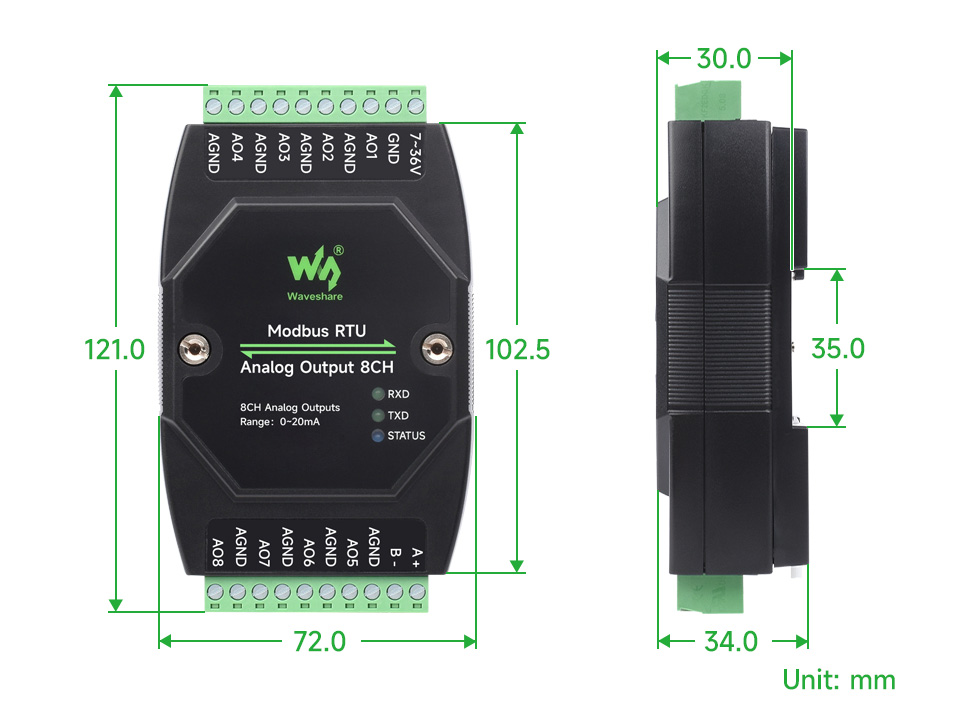

产品尺寸
