96×48 全彩 LED 柔性点阵显示屏
板载 4608 个 RGB LED，2.5mm 间距，柔性 PCB
支持 Raspberry Pi/Pico/ESP32/Arduino 等

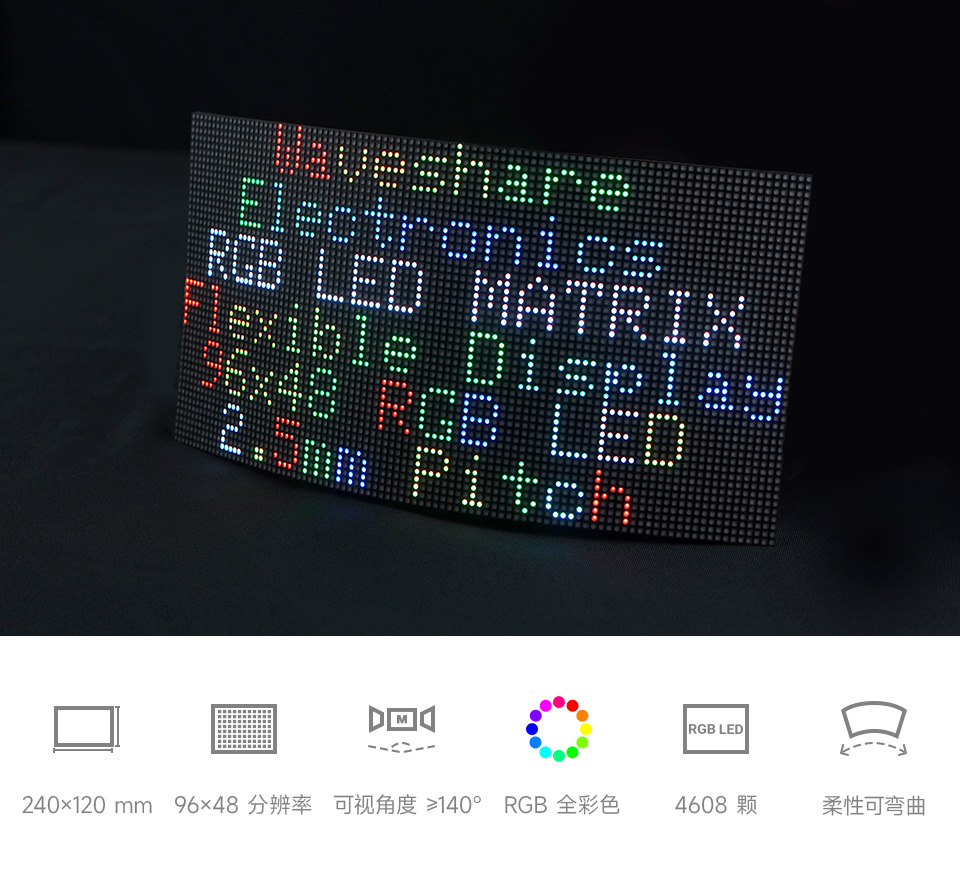

![96×48 全彩 LED 柔性点阵显示屏主图]()
本产品为裸屏，需要搭配 Raspberry Pi / Pico / ESP32 / Arduino 等
主控板才能显示；另外柔性屏可适度弯曲，但不能过度或者反复弯曲，
否则容易造成损坏
产品特性
夜幕袭来，大街小巷的霓虹，点亮了都市的繁华，五颜六色的灯光碰撞着，使整个城市变的有活力起来，很显然，全彩点阵屏正发挥着不可或缺的作用，它常常现身于商铺门牌、公交车的侧面和出租车车顶之上，展示动画或视频广告。是不是看起来很酷，也想自己动手试一试呢？
-
采用 4608 颗 RGB LED，全彩显示，亮度可调
-
采用柔性 PCB 材料，可适当弯曲，适用于一些类圆柱体、球体等弧形表面显示
-
分辨率为 96×48，点距为 2.5mm，可显示文字，彩图或动画
-
尺寸为 240 × 120mm，大小适中，适合 DIY 一些桌面或挂墙的显示应用
-
板载两个 HUB75 接口，一个输入，用于接入控制器；一个输出，可级联多个屏
-
提供开源的资料教程 (Raspberry Pi/Pico/ESP32/Arduino 示例程序等)
产品参数
|
产品尺寸
|
240mm × 120mm
|
|
分辨率
|
96 × 48 = 4608 DOTS
|
|
像素点间距
|
2.5mm
|
|
像素组成
|
1R1G1B
|
|
可视角度
|
≥140°
|
|
控制方式
|
同步控制
|
|
驱动方式
|
1/24扫
|
|
接口类型
|
HUB75
|
|
供电电压
|
5V / 4A（VH4 插座输入）
|
|
功率
|
≤20W
|
接口定义
![96×48 全彩 LED 柔性点阵显示屏基于接口定义]()
此背面图片仅供参考
不同批次 PCB 板丝印和布局可能有小调整，软件兼容，具体以实际到货为准
|
引脚名称
|
功能描述
|
|
引脚名称
|
功能描述
|
|
VCC
|
5V 电源输入
|
GND
|
电源地
|
|
R1
|
高位 R 数据
|
R2
|
低位 R 数据
|
|
G1
|
高位 G 数据
|
G2
|
低位 G 数据
|
|
B1
|
高位 B 数据
|
B2
|
低位 B 数据
|
|
A
|
A 行选择
|
B
|
B 行选择
|
|
C
|
C 行选择
|
D
|
D 行选择
|
|
E
|
E 行选择
|
CLK
|
时钟输入
|
|
LAT/STB
|
锁存引脚
|
OE
|
输出使能
|
支持级联多个 LED 显示屏
预留有 HUB75 输入和输出接口，可级联多个 LED 显示屏
说明：级联多屏显示时，须确保每个 RGB LED 显示屏都有
5V/4A 以上的电源提供供电。
使用场景
柔性屏采用特殊材料和技术，更轻更薄，可适度弯曲，可适用于圆柱屏、圆环屏、弧形屏或其他创意艺术 LED 显示形态
![96×48 全彩 LED 柔性点阵显示屏使用场景]()

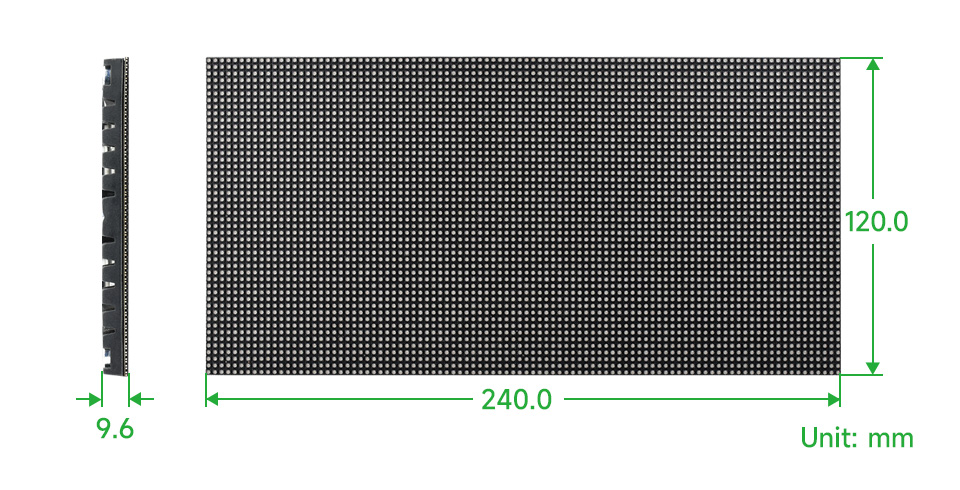

产品尺寸
![96×48 全彩 LED 柔性点阵显示屏产品尺寸]()
