64×32 全彩 LED 点阵显示屏
板载 2048 个 RGB LED，4mm 间距
支持 Raspberry Pi 和 Arduino 等
![64×32 全彩 LED 点阵显示屏主图]()
本产品为裸屏，需要搭配 Raspberry Pi 或 Arduino 等主控板才能显示
产品特性
夜幕袭来，大街小巷的霓虹，点亮了都市的繁华，五颜六色的灯光碰撞着，使整个城市变的有活力起来，很显然，全彩点阵屏正发挥着不可或缺的作用，它常常现身于商铺门牌、公交车的侧面和出租车车顶之上，展示动画或视频广告。是不是看起来很酷，也想自己动手试一试呢？
-
采用 2048 颗 RGB LED，全彩显示，亮度可调
-
分辨率为 64×32，4mm 点距使可视距离更远，可显示文字，彩图或动画
-
尺寸为 256 × 128mm，大小适中，适合 DIY 一些桌面或挂墙的显示应用
-
板载两个 HUB75 接口，一个输入，用于接入控制器；一个输出，可级联多个屏
-
提供开源的资料教程，可用于 Raspberry Pi 和 Arduino 等开发板
产品参数
|
产品尺寸
|
256mm × 128mm
|
|
分辨率
|
64 × 32 = 2048 DOTS
|
|
像素点间距
|
4mm
|
|
像素组成
|
1R1G1B
|
|
可视角度
|
≥160°
|
|
控制方式
|
同步控制
|
|
驱动方式
|
1/16扫
|
|
接口类型
|
HUB75
|
|
供电电压
|
5V / 4A（VH4 插座输入）
|
|
功率
|
≤20W
|
接口定义
![64×32 全彩 LED 点阵显示屏基于接口定义]()
此背面图片仅供参考
不同批次 PCB 丝印和布局可能有小调整，但硬件接口和软件兼容
|
引脚名称
|
功能描述
|
|
引脚名称
|
功能描述
|
|
VCC
|
5V 电源输入
|
GND
|
电源地
|
|
R1
|
高位 R 数据
|
R2
|
低位 R 数据
|
|
G1
|
高位 G 数据
|
G2
|
低位 G 数据
|
|
B1
|
高位 B 数据
|
B2
|
低位 B 数据
|
|
A
|
A 行选择
|
B
|
B 行选择
|
|
C
|
C 行选择
|
D
|
D 行选择
|
|
E
|
E 行选择
|
CLK
|
时钟输入
|
|
LAT/STB
|
锁存引脚
|
OE
|
输出使能
|

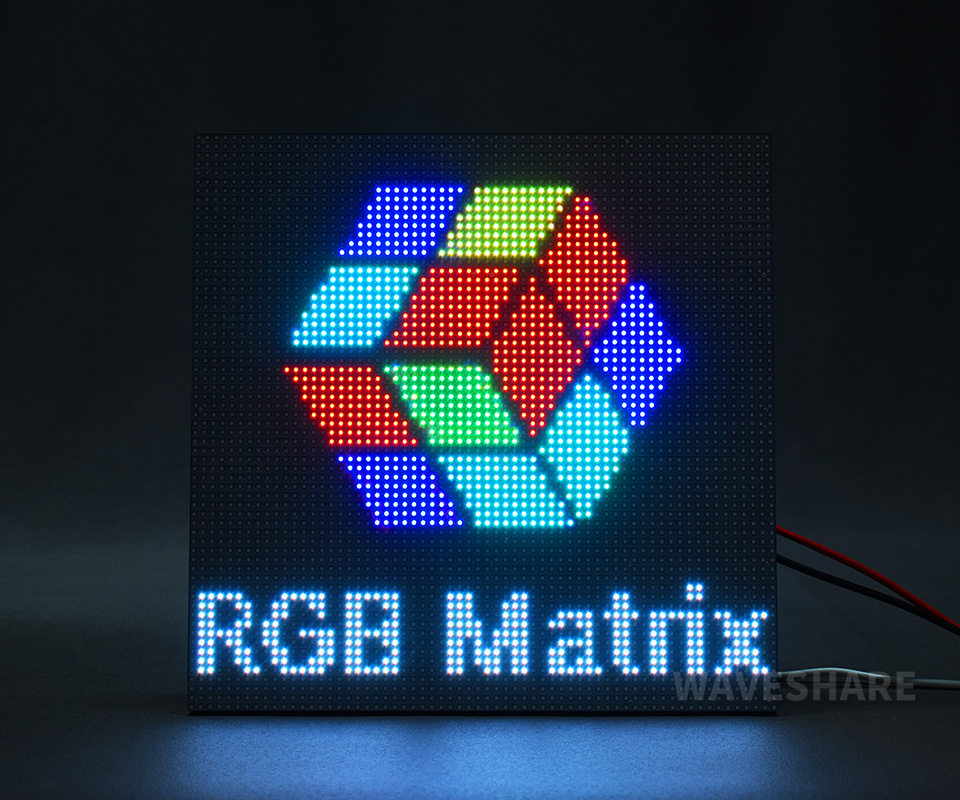

支持级联多个 LED 显示屏
预留有 HUB75 输入和输出接口，可级联多个 LED 显示屏
![64×32 全彩 LED 点阵显示屏支持级联多个 LED 显示屏]()
说明：级联多屏显示时，须确保每个 LED 显示屏都有 5V/4A 以上的电源提供供电。
使用场景
DIY 创客桌面或挂墙显示应用、广告牌、环境监测屏等
![64×32 全彩 LED 点阵显示屏使用场景]()
产品尺寸
![64×32 全彩 LED 点阵显示屏产品尺寸]()
