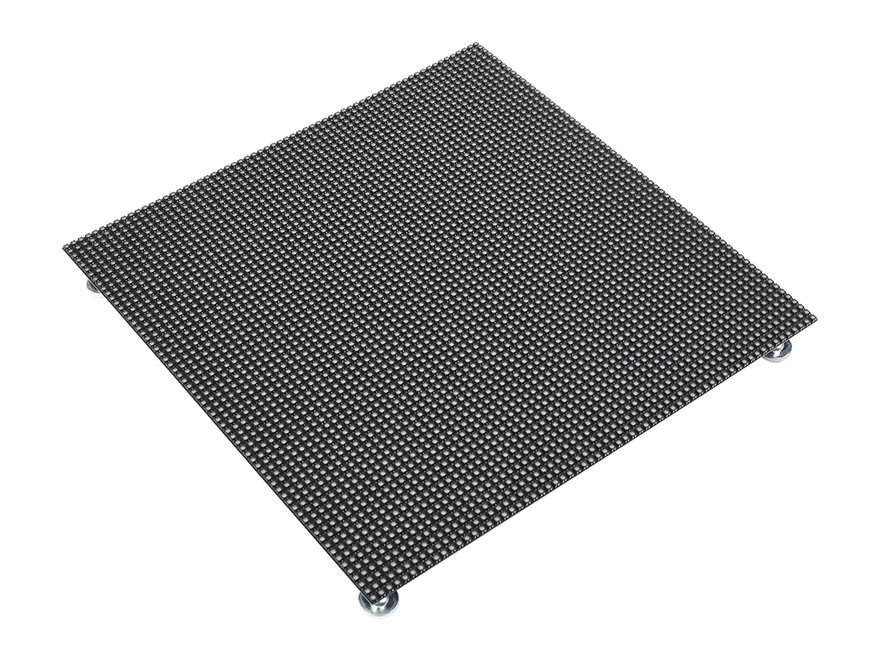

64×64 全彩 LED 柔性点阵显示屏
板载 4096 个 RGB LED，3mm 间距，柔性 PCB
支持 Raspberry Pi/Pico/ESP32/Arduino 等
![64×64 全彩 LED 柔性点阵显示屏主图]()
本产品为裸屏，需要搭配 Raspberry Pi / Pico / ESP32 / Arduino 等
主控板才能显示；另外柔性屏可适度弯曲，但不能过度或者反复弯曲，
否则容易造成损坏
产品特性
夜幕袭来，大街小巷的霓虹，点亮了都市的繁华，五颜六色的灯光碰撞着，使整个城市变的有活力起来，很显然，全彩点阵屏正发挥着不可或缺的作用，它常常现身于商铺门牌、公交车的侧面和出租车车顶之上，展示动画或视频广告。是不是看起来很酷，也想自己动手试一试呢？
- 采用 4096 颗 RGB LED，全彩显示，亮度可调
- 采用柔性 PCB 材料，可适当弯曲，适用于一些类圆柱体、球体等弧形表面显示
- 分辨率为 64×64，点距为 3mm，可显示文字，彩图或动画
- 尺寸为 192 × 192mm，大小适中，适合 DIY 一些桌面或挂墙的显示应用
- 板载两个 HUB75 接口，一个输入，用于接入控制器；一个输出，可级联多个屏
- 提供开源的资料教程 (Raspberry Pi/Pico/ESP32/Arduino 示例程序等)
产品参数
| 产品尺寸 |
192mm × 192mm |
| 分辨率 |
64 × 64 = 4096 DOTS |
| 像素点间距 |
3mm |
| 像素组成 |
1R1G1B |
| 可视角度 |
≥140° |
| 控制方式 |
同步控制 |
| 驱动方式 |
1/32扫 |
| 接口类型 |
HUB75 |
| 供电电压 |
5V / 4A（VH4 插座输入） |
| 功率 |
≤20W |

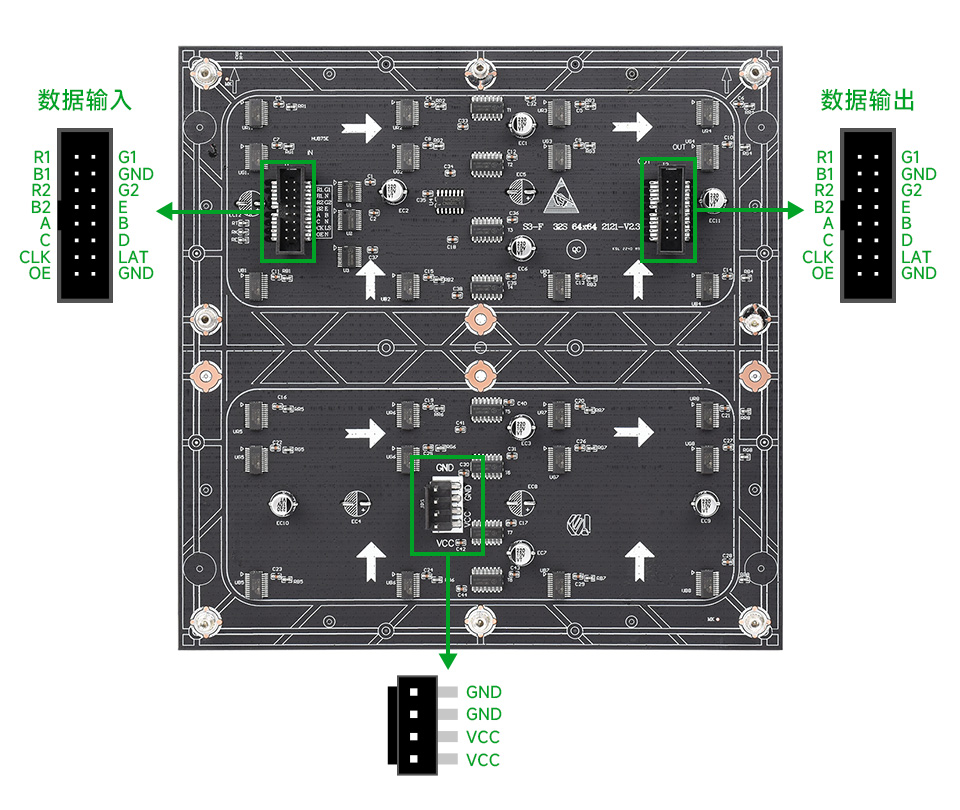

接口定义
![64×64 全彩 LED 柔性点阵显示屏基于接口定义]()
此背面图片仅供参考
不同批次 PCB 板丝印和布局可能有小调整，软件兼容，具体以实际到货为准
| 引脚名称 |
功能描述 |
|
引脚名称 |
功能描述 |
| VCC |
5V 电源输入 |
GND |
电源地 |
| R1 |
高位 R 数据 |
R2 |
低位 R 数据 |
| G1 |
高位 G 数据 |
G2 |
低位 G 数据 |
| B1 |
高位 B 数据 |
B2 |
低位 B 数据 |
| A |
A 行选择 |
B |
B 行选择 |
| C |
C 行选择 |
D |
D 行选择 |
| E |
E 行选择 |
CLK |
时钟输入 |
| LAT/STB |
锁存引脚 |
OE |
输出使能 |
支持级联多个 LED 显示屏
预留有 HUB75 输入和输出接口，可级联多个 LED 显示屏
![64×64 全彩 LED 柔性点阵显示屏支持级联多个 LED 显示屏]()
说明：级联多屏显示时，须确保每个 RGB LED 显示屏都有 5V/4A 以上的电源提供供电。

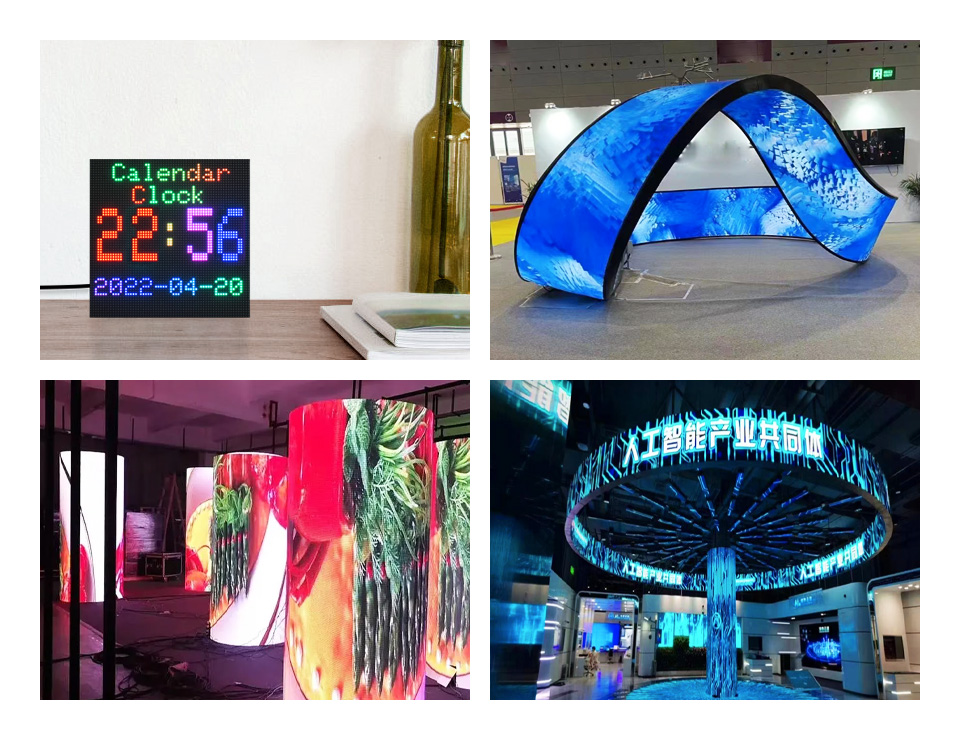

使用场景
柔性屏采用特殊材料和技术，更轻更薄，可适度弯曲，可适用于圆柱屏、圆环屏、弧形屏或其他创意艺术 LED 显示形态
![64×64 全彩 LED 柔性点阵显示屏使用场景]()
产品尺寸
![64×64 全彩 LED 柔性点阵显示屏产品尺寸]()
