工业级 4G 上网模块
支持 4G/3G/2G 上网、打电话、发短信和 LBS 定位
![树莓派 4G 通信扩展板]()
产品特性
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板、Jetson Nano
- 支持拨号上网、电话、短信、TCP、UDP、DTMF、HTTP、FTP 等功能
- 支持 LBS 基站定位
- 板载 USB 接口，可用于测试AT指令、拨号上网等
- 板载 CP2102 USB 转 UART 芯片，方便进行串口调试
- 引出模组 UART 等控制接口，方便接入 Arduino/STM32 等主控板
- 板载 SIM 卡槽，支持 1.8V 和 3V SIM 卡
- 板载 TF 卡槽，可用于存放文件、短信等数据
- 板载音频接口和音频解码芯片，可用于打电话等语音操作
- 板载 2 个 LED 指示灯，方便查看模块运行状态
- 板载电平转换电路，可通过改焊 0 欧电阻切换 3.3V / 5V 工作电平
- 支持波特率范围：300bps ~ 4Mbps (默认为 115200bps)
- 支持自动识别波特率 (9600bps ~ 115200bps)
- 支持 AT 命令控制 (基于 3GPP TS 27.007，27.005 和 V.25TER 命令集)
- 支持 SIM 应用工具包：SAT 等级3，GSM 11.14 Release 99，USAT
- 提供完善的配套资料手册 (Raspberry/Jetson Nano/Arduino/STM32 示例程序)
产品参数
| 工作频段 |
| LTE Cat-4 |
LTE-FDD：B1, B3, B5, B8
LTE-TDD：B38, B39, B40, B41 |
| 3G |
TD-SCDMA：B34, B39
UMTS/HSDPA/HSPA+: B1, B8
CDMA: 1X/EVDO BC0 |
| 2G |
GSM/GPRS/EDGE：900/1800 MHz |
| 短信和音频参数 |
| 短信(SMS) |
支持类型：MT、MO、CB、Text、PDU |
| 短信存储设备：USIM卡和ME(默认) |
| 音频特性 |
支持回音消除功能 |
| 支持噪声抑制功能 |
| 其他参数 |
| 供电电压 |
5V |
| 工作电压 |
5V / 3.3V (可通过改焊 0 欧电阻切换) |
| 工作温度 |
-30°C ~ 80°C |
| 存储温度 |
-45°C ~ 90°C |
| 产品尺寸 |
56.01mm × 65.00mm |

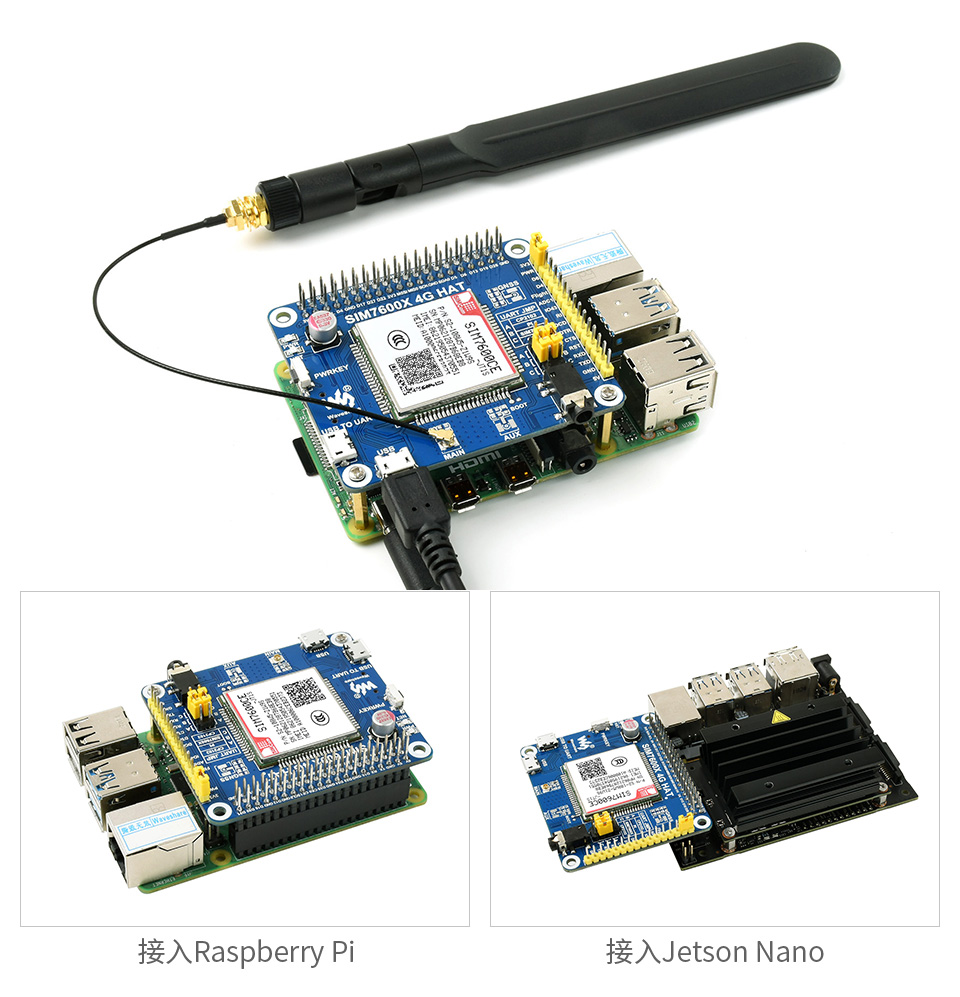

基于树莓派 40PIN 接口设计
适用于 Raspberry Pi 系列主板、Jetson Nano
![树莓派 4G 通信扩展板支持 4G/3G/2G 全球频段]()
支持三大运营商
![树莓派 4G 通信扩展板支持 4G/3G/2G 全球频段]()
支持 Windows/Linux 拨号上网
LTE Cat-4：高达 50Mbps(上传) / 高达 150Mbps(下载) *
3G (HSPA+)：高达 5.76Mbps(上传) / 高达 42Mbps(下载) *
![树莓派 4G 通信扩展板支持 4G/3G/2G 全球频段]()
* 以上为理想的传输速率，实际测速受网络覆盖率，网络拥堵情况和基站情况等因素影响。
云平台通信
支持 TCP / UDP / FTP / FTPS / HTTP / HTTPS 等通信协议
![支持 Windows/Linux 系统树莓派 4G 通信扩展板]()
支持打电话、发短信
支持 AT 指令打电话和发短信，可通过耳麦接口进行通话
![树莓派 4G 通信扩展板接入 Windows 计算机]()

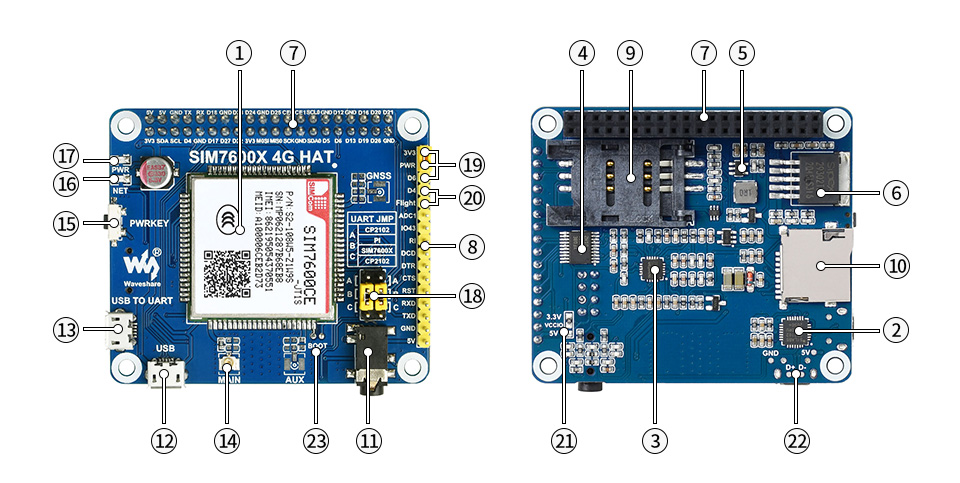

资源简介
![树莓派 4G 通信扩展板接入 Windows 计算机]()
芯片简介
- SIM7600CE-JT1S 模组
- CP2102 USB 转 UART 芯片
- NAU8810 音频解码芯片
- TXS0108EPWR 电平转换芯片
可将 3.3V/5V 电平转换成 1.8V
- MP2128DT 电源芯片
- SPX29302 电源芯片
接口简介
- Raspberry Pi GPIO 接口
方便接入 Raspberry Pi
- SIM7600 控制接口
方便接入 Arduino/STM32 等主控板
- SIM 卡槽
支持 1.8V 和 3V 的 SIM 卡
- TF 卡槽
可用于存放文件或短信等数据
- 3.5mm 耳机/麦克风接口
可用于打电话等语音操作
- USB 接口
可用于测试 AT 指令、获取 GPS 定位信息等
- USB TO UART 接口
可用于串口调试或登录树莓派
- GNSS 天线接口
其他器件简介
- 模组开关按键
- 网络状态指示灯
- 电源指示灯
跳线说明
- UART 选择开关
A：USB 转串口访问树莓派
B：树莓派控制 SIM7600
C：USB 转串口控制 SIM7600
- PWR 开关机设置跳线
PWR - 3V3：上电自动开机
PWR - D6：树莓派 D6 引脚控制开关机
- 飞行模式设置跳线:
默认：悬空，不使能飞行模式控制引脚
Flight - D4：树莓派 D4 引脚控制飞行模式
- 工作电平选择
可通过改焊 0 欧电阻切换 3.3V / 5V 工作电平
VCCIO - 3.3V：工作电平为 3.3V
VCCIO - 5V ：工作电平为 5V
- USB 接口引脚预留焊点
- BOOT 强制烧录预留焊点

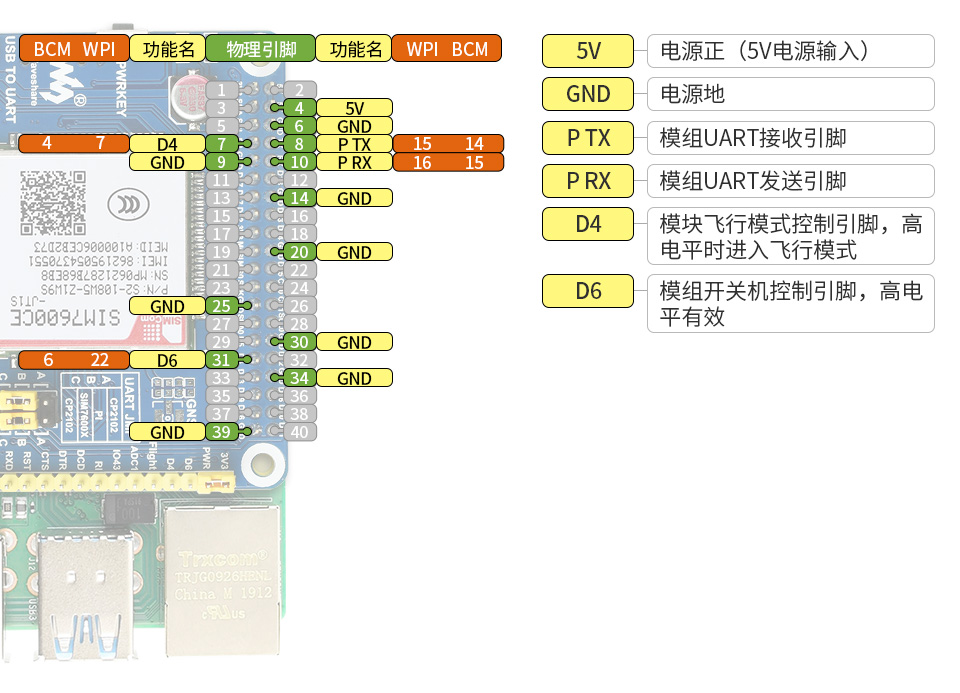

接口定义
![支持 GNSS 定位的树莓派 4G 通信扩展板]()

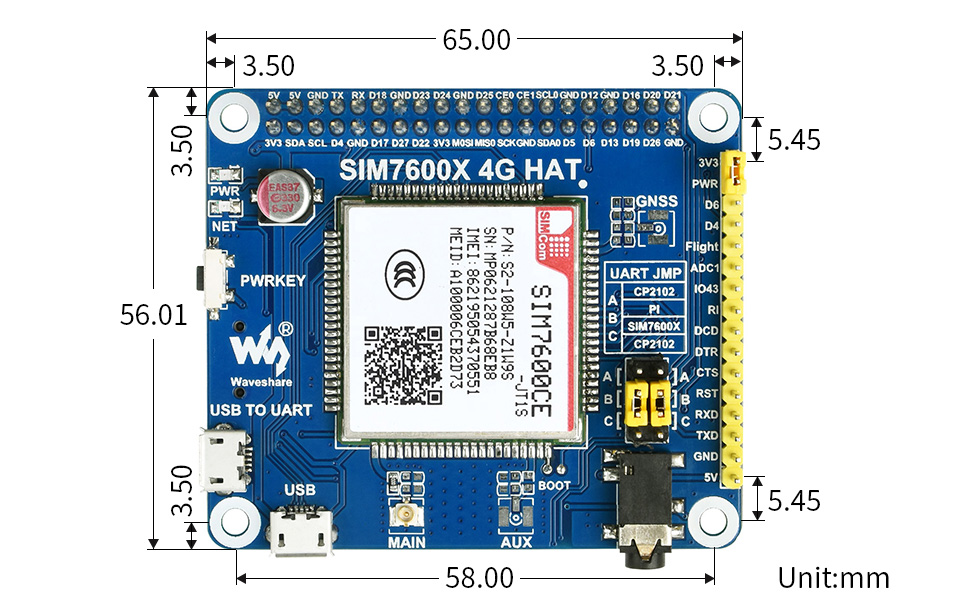

产品尺寸
![产品尺寸]()
选型表
| 产品型号 |
SIM7600CE-JT1S |
SIM7600CE-T |
SIM7600E |
SIM7600E-H* |
SIM7600A-H* |
SIM7600G-H |
| 工作频段 |
LTE Cat-4
/LTE Cat-1 |
LTE-TDD
B38/B39/B40/B41
LTE-FDD
B1/B3/B5/B8 |
LTE-FDD
B1/B3/B5/B7/B8/B20
LTE-TDD
B38/B40/B41 |
LTE-FDD
B2/B4/B12 |
LTE-TDD
B34/B38/B39/B40/B41
LTE-FDD：
B1/B2/B3/B4/B5/B7
/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66 |
| 3G |
UMTS/HSDPA/HSPA+
B1/B8
TD-SCDMA
B34/B39
CDMA
1X/EVDO BC0 |
UMTS/HSPA+
B1/B5/B8 |
UMTS/HSPA+
B2/B5 |
UMTS/HSDPA/HSPA+
B1/B2/B4/B5/B6/B8/B19 |
| 2G |
GSM/GPRS/EDGE
900/1800 MHz |
不支持 |
GSM/GPRS/EDGE
850/900/1800/1900MHz |
| GNSS |
不支持 |
GPS/Beidou/GLONASS/GALILEO/QZSS |
|
| 数据传输 |
LTE Cat-4
|
150Mbps(DL)/50Mbps(UL) |
不支持 |
150Mbps(DL)/50Mbps(UL) |
| LTE Cat-1 |
不支持 |
10Mbps(DL)
/5Mbps(UL) |
不支持 |
| 3G (HSPA+) |
42Mbps(DL)/5.76Mbps(UL) |
| 2G (EDGE) |
236.8Kbps(DL)/236.8Kbps(UL) |
不支持 |
236.8Kbps(DL)/236.8Kbps(UL) |
| 2G (GPRS) |
85.6Kbps(DL)/85.6Kbps(UL) |
不支持 |
85.6Kbps(DL)/85.6Kbps(UL) |
|
| 软件特性 |
| 网络协议 |
TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS |
| 上网方式 |
PPP/NDIS/RNDIS |
| USB 驱动 |
Windows XP/7/8/10、Linux (树莓派 Raspbian 系统免驱) |
|
| 硬件接口 |
| SIM 卡插槽 |
均支持，兼容 1.8V 和 3V SIM 卡 |
| UART 接口 |
均支持，串口收发 AT 指令，可兼容 3.3V/5V 工作电平 |
| USB 接口 |
均支持，可用于测试 AT 指令、获取 GPS 定位信息、升级固件等 |
| USB 转 UART |
均支持，可用于串口调试或登录树莓派 |
| 音频接口 |
均支持，可用于打电话等语音操作 |
| TF 卡插槽 |
支持，可用于存放文件、短信等数据 |
不支持 |
支持 |
| 天线接口 |
LTE 主天线 |
LTE 主天线 + LTE 分集天线 + GNSS 天线 |
|
| 应用场景 |
| 适用地区 |
中国 |
欧洲/东南亚/西亚/非洲
/中国/韩国 |
北美 |
全球通用 |
| 典型应用 |
医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业 |
