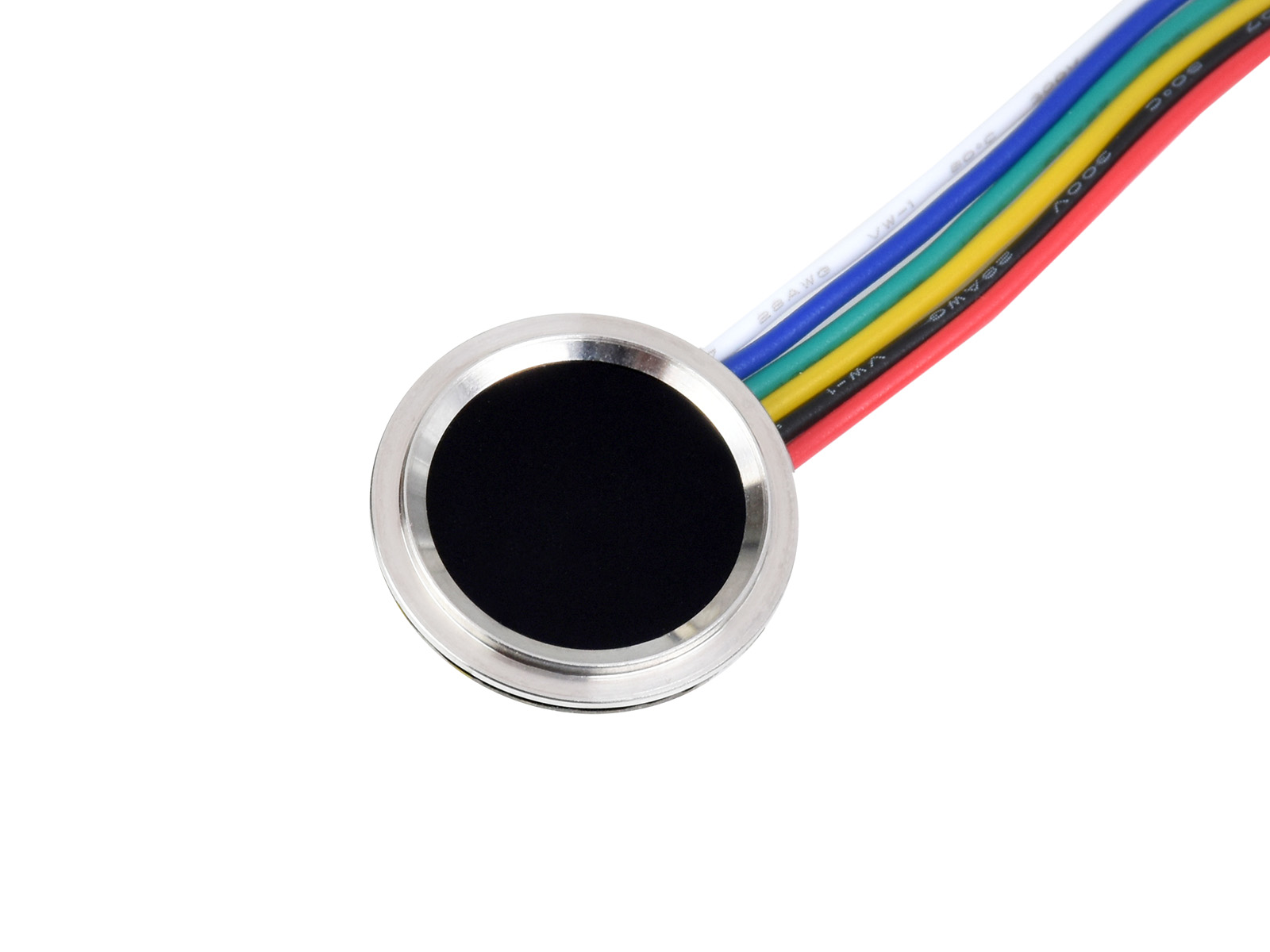

一体式电容指纹模块
360 度旋转识别
指甲盖大小，串口指令操作
![一体式电容指纹模块主图]()
产品特性
采用高性能 Cortex 内核的主控，集成了高安全性商用指纹算法，支持指纹录入、图像采集、特征值提取、模板生成、模板存储和指纹比对等功能。无需了解复杂指纹识别算法，只需通过串口发送指令即进行二次开发，可快速将我集成到各种对体积和精度要求较高的指纹识别应用中。
- 使用方便，无需了解指纹算法和内部结构，只需简单的指令就能完成相应操作
- 内置商用算法，支持指纹录入、指纹比对、指纹图像提取和指纹特征值上传等功能，性能稳定，识别速度快
- 电容式指纹识别，感应灵敏，手指只要轻轻地触碰采集窗就能快速识别
- 硬件集成度高，主控和指纹传感器集成一体，可方便嵌入到各种小体积应用

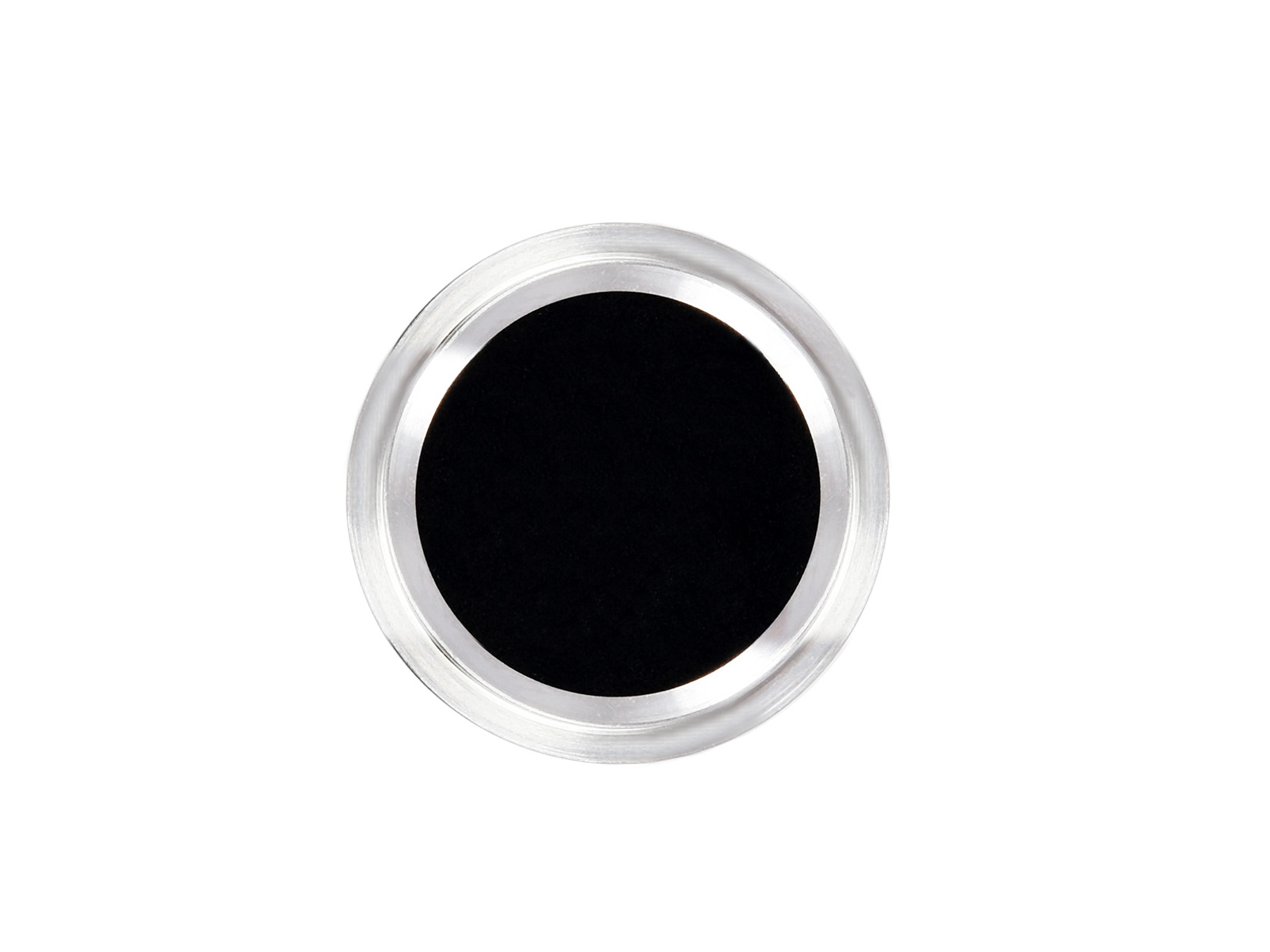

- 不锈钢窄边圆形结构，支持 360 度旋转识别
- 内置人体感应器件，具有掉电睡眠和触摸唤醒功能，功耗更低
- 板载 UART 接口，方便接入 STM32 和 Raspberry Pi 等硬件平台
产品参数
| 传感器类型 |
电容式触摸式传感器 |
| 分辨率 |
508 DPI |
| 图像像素阵列 |
160×160 |
| 图像灰度等级 |
8 级灰度 |
| 传感器尺寸 |
R15.5 mm |
| 指纹容量 |
150 枚 |
| 比对时间 |
< 500 ms (1:N，且 N≤100) |
| 认假率 |
< 0.001% |
| 拒真率 |
< 0.1% |
| 工作电压 |
2.7~3.3V |
| 工作电流 |
< 50mA |
| 睡眠电流 |
< 16uA |
| 静电测试 |
接触放电 8KV / 空气放电 15KV |
| 通信接口 |
UART |
| 通信波特率 |
19200 bps |
| 工作环境 |
温度：-20°C ~ 70°C；湿度：40%RH ~ 85%RH (无凝霜) |
| 存储环境 |
温度： -40°C ~ 85°C；湿度：< 85%RH(无凝霜) |
引脚说明
![一体式电容指纹模块引脚说明]()
产品尺寸
![一体式电容指纹模块产品尺寸]()
