VL53L1X 飞行时间 测距传感器模块 4米 I2C接口

产品简介

【一句话自我介绍】

我是基于VL53L1X设计的飞行时间(ToF)测距模块，精确测距范围可达4米，快速测距频率可达50Hz，I2C接口通信，低功耗。

VL53L1X是ST推出的第三代FlightSense技术的飞行时间传感器，同二代VL53L0X相比，VL53L1X将TOF测距长度扩至4米，测距频率可达50Hz。
与传统的测距传感器不同，VL53L1X采用ST最新的ToF技术，集成了物理红外滤波器和光学元件，无论目标颜色和反射率如何，都可以进行距离测量，抗干扰能力更强。

• 支持I2C接口通信，可通过IO口控制模块开关
• 板载电平转换电路，可兼容3.3V/5V的工作电平
• 提供完善的配套资料手册(Raspberry/Arduino/STM32示例程序和用户手册等)

• 工作电压：3.3V/5V
• 产品尺寸：20mm × 24mm
• 通孔尺寸：2.0mm
• 测距范围：40 ~ 4000mm
• 测距精度：±5%
• 测距时间(min)：20ms (短距离模式)，33ms (中距离/长距离模式)
• 测距角度：27°
• 激光波长：940nm
• 工作温度：-20 ~ 80°C

• 移动机器人（快速测距和障碍物检测、巡墙行走）
• 用户检测（个人电脑/笔记本等设备用户检测唤醒、开关机）
• 无人机（着陆辅助、悬停、天花板检测）
• 智能建筑和照明设备（来人检测，1D手势识别）
• 相机（低光自动对焦辅助、视频焦点追踪帮助）

• VCC  ：电源正（3.3V/5V电源输入）
• GND  ：电源地
• SDA  ：I2C的数据引脚
• SCL   ：I2C的时钟引脚
• SHUT：开关控制引脚，可接IO口
• INT   ：中断输出引脚，可接IO口

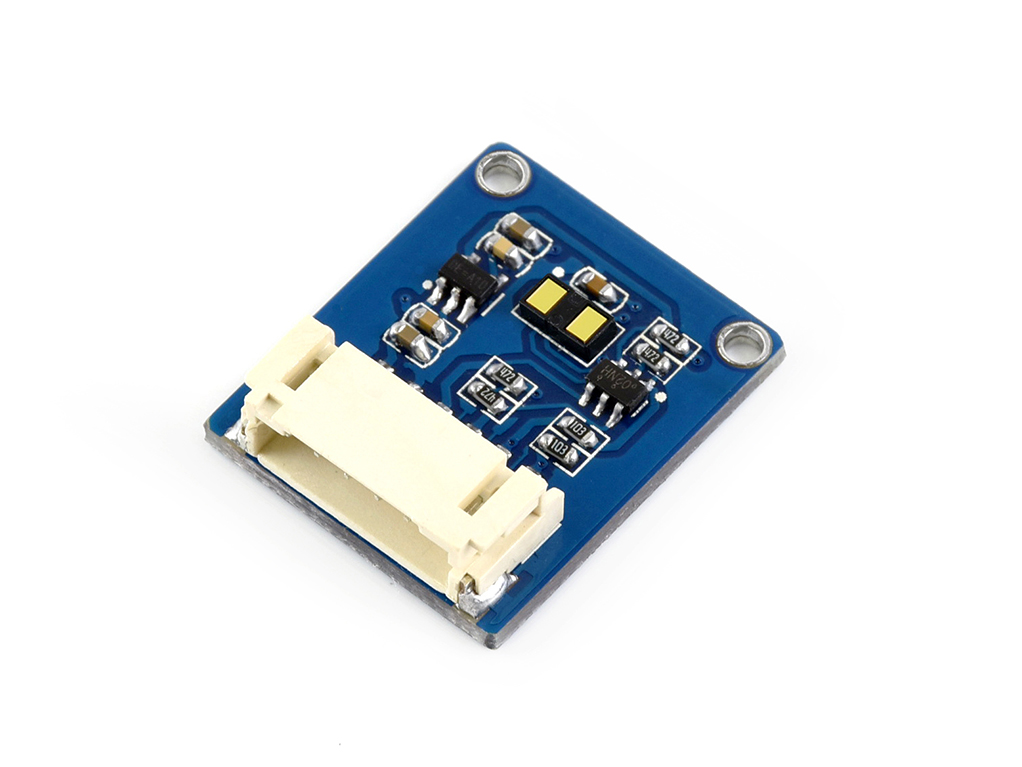

产品图片

产品尺寸
