ATmega32 看门狗复位

2015-5-27 23:46| 发布者: kaloha| 查看: 2258| 评论: 0

摘要: ATmega32 看门狗定时器溢出时将产生持续时间为1 个CK 周期的复位脉冲。在脉冲的下降沿,延时定时器开始对tTOUT 记数。请参见P40 以了解看门狗定时器的具体操作过程。 ...

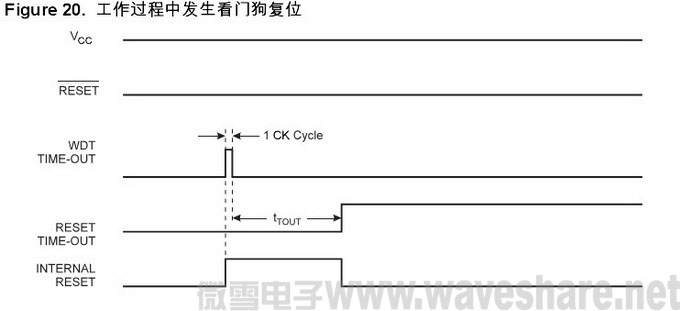

ATmega32 看门狗定时器溢出时将产生持续时间为1 个CK 周期的复位脉冲。在脉冲的下降沿,延时定时器开始对tTOUT 记数。请参见P40 以了解看门狗定时器的具体操作过程。

mega32 看门狗复位

以上资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!
