ATmega32 USART的初始化

2015-5-27 23:47| 发布者: kaloha| 查看: 3387| 评论: 0

摘要: ATmega32 在进行通信之前首先要对 USART 进行初始化。初始化过程通常包括波特率的设定，帧结构的设定，以及根据需要使能接收器或发送器。对于中断驱动的 USART 操作，在初始化时首先要清零全局中断标志位 ( 全局中断 ...

ATmega32 在进行通信之前首先要对 USART 进行初始化。初始化过程通常包括波特率的设定，帧结构的设定，以及根据需要使能接收器或发送器。对于中断驱动的 USART 操作，在初始化时首先要清零全局中断标志位 ( 全局中断被屏蔽 )。

重新改变 USART 的设置应该在没有数据传输的情况下进行。TXC 标志位可以用来检验一个数据帧的发送是否已经完成， RXC 标志位可以用来检验接收缓冲器中是否还有数据未读出。在每次发送数据之前 ( 在写发送数据寄存器 UDR 前 )TXC 标志位必须清零。

以下是 USART 初始化程序示例。例程采用了轮询 ( 中断被禁用 )的异步操作，而且帧结构是固定的。波特率作为函数参数给出。在汇编程序里波特率参数保存于寄存器 r17:r16。当写入 UCSRC 寄存器时，由于 UBRRH 与 UCSRC 共用 I/O 地址，URSEL 位 (MSB) 必须置位。

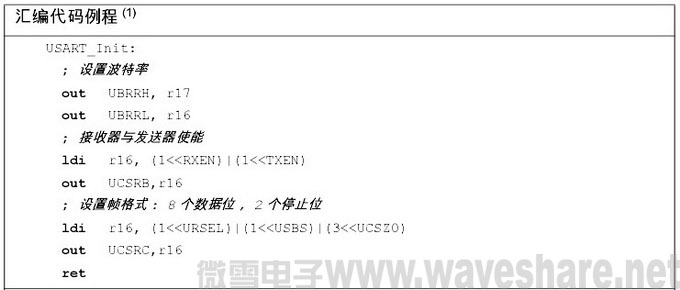

mega32 USART初始化汇编代码例程
( ATmega32 USART初始化汇编代码例程 )

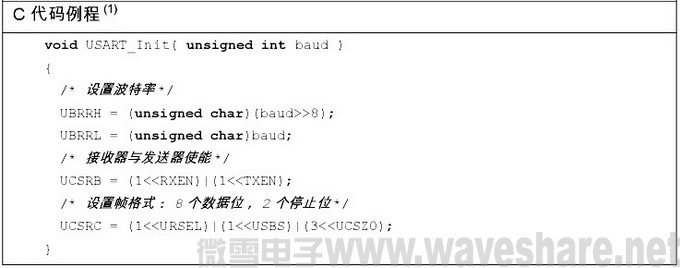

mega32 USART初始化C代码例程
( ATmega32 USART初始化C代码例程 ）

Note: 1. 本代码假定已经包含了合适的头文件。

更高级的初始化程序可将帧格式作为参数、禁止中断等等。然而许多应用程序使用固定的 波特率与控制寄存器。此时初始化代码可以直接放在主程序中，或与其它 I/O 模块的初始 化代码组合到一起。

以上资料参考马潮老师的中文手册，由微雪电子整理并发布，转载请注明出处：www.waveshare.net，否则追究相应责任！
