AVR IO输出之数码管扫描程序

AVR主控电路原理图（点击图片放大，不需要放大镜！）

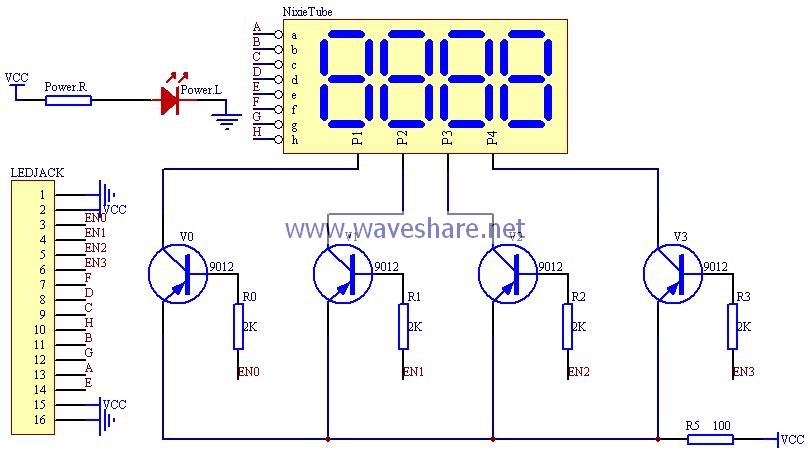

数码管动态扫描电路原理图（点击图片放大，不需要放大镜！）

/*01010101010101010101010101010101010101010101010101010101010101010101
----------------------------------------------------------------------
实验内容：
动态的循环显示“0-9”。
----------------------------------------------------------------------
硬件连接：
LedIndicator：VCC、GND、L0----L3、D0----D7
               |    |       |         |
SMK1632:      VCC、GND、PB7--PB4、PD0--PD7
----------------------------------------------------------------------
注意事项：
（1）若有加载库程序，请将光盘根目录下的“库程序”下的“ICC_H”文件夹拷到D盘
（2）请详细阅读：光盘根目录下的“产品资料\开发板实验板\SMK系列\SMK1632\说明资料”
----------------------------------------------------------------------
10101010101010101010101010101010101010101010101010101010101010101010*/

#include <iom16v.H>
#include "D:\ICC_H\CmmICC.H"

#define LED_BIT_DDR     DDRB   //数码管 位选
#define LED_BIT_PORT   PORTB
#define LED_SEG_DDR     DDRD    //数码管 段选
#define LED_SEG_PORT   PORTD

/*--------------------------------------------------------------------
程序名称：数码管扫描程序
程序功能：
注意事项：
提示说明：
输    入：
返    回：
--------------------------------------------------------------------*/
void main()
{
 uint8 i;
 uint8 ledCode[]={0x28,0xAF,0x98,0x8A,0X0F,0x4A,0x48,0xAE,0x08,0x0A};

 LED_BIT_DDR = 0XFF;
 LED_BIT_PORT = 0x0F;
 LED_SEG_DDR = 0XFF;
 LED_SEG_PORT = 0X00;
 while(1)
  for(i=0;i<=9;i++)
  {
    LED_SEG_PORT = ledCode[i];
   delay50ms(10);
  }
}

本程序仅给出四位数码管显示同一数字的简单示例，试改动“LED_BIT_DDR”、“LED_SEG_DDR”的方向，“LED_BIT_PORT”、“LED_SEG_PORT”的值，观察显示效果。。。
