Arduino系列教程六：模拟输入输出

2015-4-25 09:05| 发布者: MyMX1213| 查看: 22108| 评论: 0|原作者: MyMX1751213

摘要: 本章介绍Arduino的模拟输入输出

一、模拟输入

Arduino开发板中A0-A5为模拟输入端口，包含10位模拟数字转换器。

打开Arduino IDE，编写如下程序并保存。

01#define Pin 0
02
03void setup(void){
04
05  Serial.begin(9600);
06
07}
08
09
10
11void loop(void){
12
13  Serial.print("The ADC value is: ");
14
15  Serial.println(analogRead(Pin));
16
17  delay(1000);
18
19}

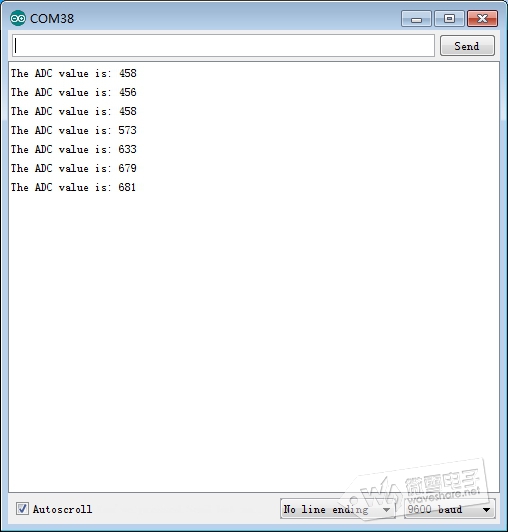

把Accessory Shield插上UNO PLUS开发板。编译并上传程序，打开串口监视器。等待一会儿，旋转Accessory Shield中可调电位器，串口监视器会显示ADC转换后的数据。

程序分析：

程序开始定义模拟输入引脚为A0。

analogRead(pin)为ADC转换函数,pin为管脚号，可为0~5，转换结果为0~1023之间的整数。

二、模拟输出

Arduino开发板没有DAC转换功能，但是可以通过PWM模拟输出模拟信号。

打开Arduino IDE，编写如下程序并保存。

01#define beep 11
02
03#define analogPin 0
04
05int val = 0;
06
07void setup()
08
09{
10
11  pinMode(beep,OUTPUT);
12
13}
14
15void loop()
16
17{
18
19  val = analogRead(analogPin);
20
21  analogWrite(beep,val/4);
22
23}

把Accessory Shield插上UNO PLUS开发板。编译并上传程序。等待一会儿，旋转Accessory Shield中可调电位器，蜂鸣器会发出不同是声音。

程序分析：

程序开始定义模拟输入引脚为A0。蜂鸣器为D11引脚。

analogRead(pin)为ADC转换函数,pin为管脚号，可为0~5，转换结果为0~1023之间的整数。

analogWrite(pin,value)为PWM输出函数，pin为管脚号，可为3, 5, 6, 9, 10, 11，value表示为0～255。
