树莓派系列显示屏 8寸IPS电容触控屏 1280×800像素 DSI通信

10点触控，I2C触摸接口，IPS全贴合，钢化玻璃面板
价格
原价
型号
8inch DSI LCD (C)
SKU
23448
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

4英寸全贴合电容屏 4.3英寸电容屏 4.3英寸电容屏带外壳 4英寸720 3.4英寸800 5英寸IPS电容 5英寸电容屏 7英寸电容屏 7英寸电容屏带外壳 7英寸IPS电容 7英寸IPS电容带外壳 7英寸IPS电容 B型 7英寸IPS电容 B型带外壳 8英寸电容屏 8英寸IPS电容 10.1英寸IPS电容
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

8 英寸触控屏

高清画质 | 多点触控 | 色彩饱满

8 英寸触控屏
  • 尺寸 8 英寸
  • 分辨率 1280 × 800
  • 显示接口 DSI
  • 显示面板 面板
  • 可视角度 178°
  • 触摸类型 电容触摸
  • 触控点数 十点触控
  • 触摸接口 I2C
  • 触摸面板 钢化玻璃面板
  • 触摸面板工艺 全贴合

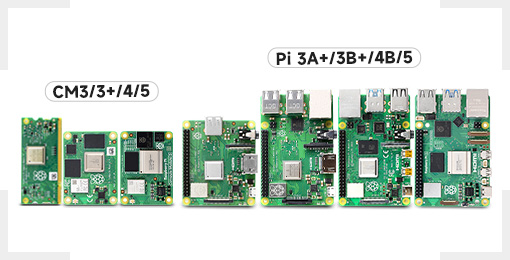

设备及系统支持

设备及系统支持

Raspberry Pi：

支持 Raspberry Pi OS，十点触控，需要安装驱动


支持 Pi 5/4B/3B+/3A+，CM3/3+/4 需另购转接线

设备连接图示

接入树莓派 Raspberry Pi 5

8 英寸触控屏接入树莓派

接入树莓派 Raspberry Pi 4B

8 英寸触控屏接入树莓派

接入树莓派 Raspberry Pi 3B+

8 英寸触控屏接入树莓派 CM4

本产品不含树莓派主板

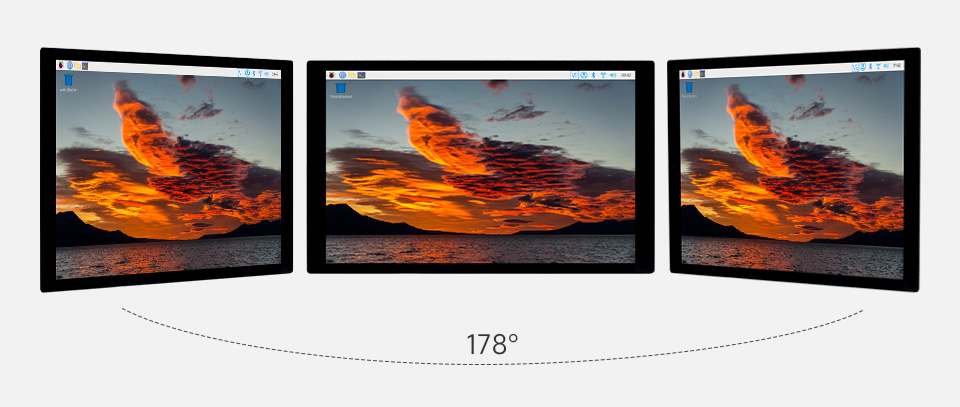

IPS 显示面板

优秀的显示性能，宽达 178° 的可视角度

8 英寸触控屏显示角度

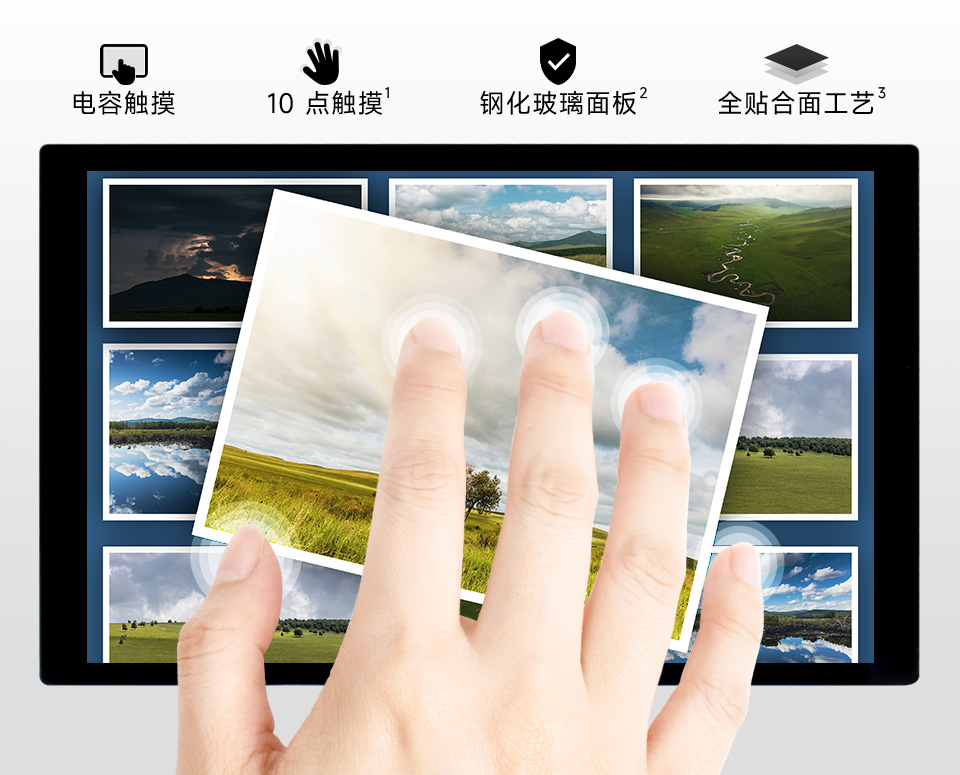

电容式十点触摸

8 英寸触控屏电容式 10 点触摸

1、可支持 10 点触摸，实际触摸点数与软件系统有关
2、钢化玻璃面板，硬度达 6H
3、屏幕全贴合，显示好，防尘

背光亮度可通过软件调节

8 英寸触控屏背光亮度

接口简介

8 英寸触控屏接口简介

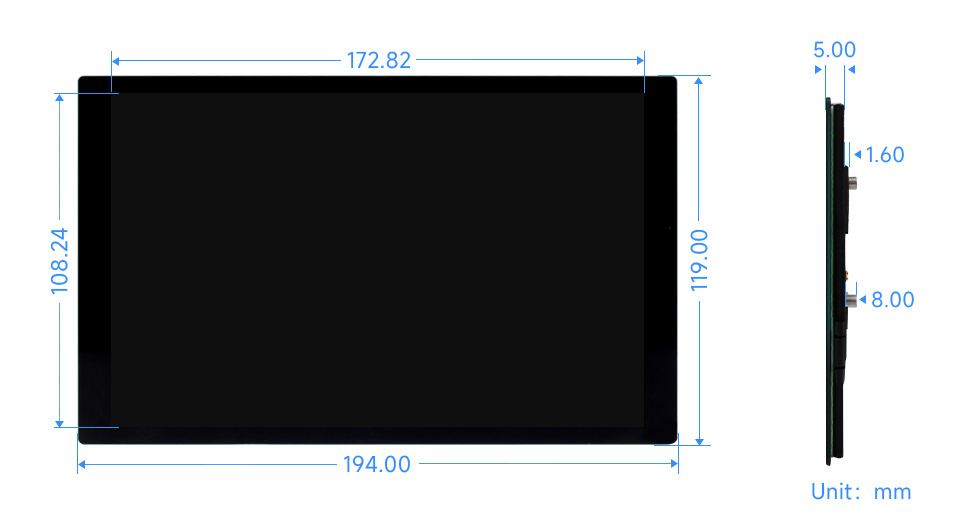

产品尺寸

8 英寸触控屏标准版尺寸



支持定制触摸显示屏


定制显示屏 显示屏定制 OEM ODM


十七年微雪，十三年显示屏


          *微雪在显示屏这个行业已深耕 13 年。

质量声明


问：买了杂牌显示屏，坏点多？屏里进尘？触摸断线？画面卡顿？用不了几天就白屏？

答：原因是某些杂牌的显示屏在各种环节中偷工减料。

1）物料方面。
首先，成本较大的就是显示屏本身。
而显示屏质量是有行业标准的：
比如A规带点9:1，意思是采购的一批屏里面有10%是带点的（黑点、彩点或亮点），这确实是行业标准。
如果你买到的屏带点了，就是那运气差的10%？那你就天真了。
因为一些杂牌或山寨为了降低成本，直接使用了B规、C规、拆机屏甚至是打线屏！
这些屏大多是垃圾，是其他客户挑剩的屏！
如果你运气好，买到B规的，可能是多几个坏点，还能用，也可能发现显示会偏色（但你没对比，也发现不了。不良商家就这么想)。
如果你运气差一点买到拆机屏、维修屏或者打线屏？那我希望你还没把它用到项目中，这是你项目的定时炸弹。
那些屏说不准哪天就会白屏或出现断线。

其次其他物料成本我们通常也比同行高。比如，一些产品我们使用了钢化玻璃面板。
我们工程师在设计产品时，首先考虑的是产品的稳定性和用户体验，而非成本。这个你直接对比下我们和其他杂牌背面PCB的元件
数量就知道了。

此外，有些产品我们使用了全贴合工艺，该工艺相比非全贴合工艺，具有光线透过率高、反射率低的优点，同时可有效防止进灰，
可使显示和触摸的体验得到大幅提升。但全贴合的技术难度较大，良品率较低，就连iPad也只有高端机型才使用了这种工艺。
并且，有些产品我们通过RoHS2.0认证，要通过这个认证，对物料的要求是很严格的。

2）生产/质检方面。
显示屏生产出来后，都是需要老化测试的。
通常经过12小时的老化，有质量问题的都会被检出，而如果一个产品无故障出现，那么它大概率不会有质量问题。
据我们了解，很多商家仅仅是通电能显示就算通过。
因为做老化测试，是需要时间的，时间就是成本。

3）研发方面。
你对比下微雪的产品线就知道了。
如果你对这个行业有所了解，你应该很清楚微雪在这个行业是什么角色。（我们不用极限词）
微雪的价值观是创新，我们是一支技术团队在专门从事显示屏的设计与研发工作。
那怎么节约这方面的成本的？简单的方式就是抄袭和破解了。
抄来的作业，你还认为他们真懂？

如果你打算批量采购显示屏，建议你买一个我们的屏，去对比一下！
你会知道，一分钱一分货！

微雪承诺


  • 我们的显示屏质量高于行业标准，不带黑点、彩点或亮点，无偏色！
  • 我们的显示屏经过严格老化测试，老化时间超过12小时！
  • 我们的显示屏，在非人为条件下，3个月内出现带点、偏色、白屏和断线等问题，一律换新！
  • 我们的显示屏，在7天内无理由退货！

选型表

型号 显示 触摸 音频 主流设备支持
分辨率 显示接口 显示面板 可视
角度		 触摸
类型		 触摸
接口		 触摸面板 全贴合
工艺		 喇叭 信号
输出		 树莓派 Jetson Nano 计算机
SPI显示屏
2.8inch RPi LCD (A) 320×240 SPI TFT - 电阻 SPI - - - - √ - -
3.2inch RPi LCD (B) 320×240 SPI TFT - 电阻 SPI - - - - √ - -
3.5inch RPi LCD (A) 480×320 SPI TFT - 电阻 SPI - - - - √ - -
3.5inch RPi LCD (B) 480×320 SPI IPS 160° 电阻 SPI - - - - √ - -
3.5inch RPi LCD (C) 480×320 高速SPI TFT - 电阻 SPI - - - - √ - -
4inch RPi LCD (A) 480×320 SPI TFT - 电阻 SPI - - - - √ - -
DPI显示屏
2.8inch DPI LCD 480×640 DPI IPS 160° 电容 I2C 钢化玻璃 √ - - √ - -
3.5inch DPI LCD 640×480 DPI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
4inch DPI LCD (C) 720×720 DPI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
5inch DPI LCD 800×480 DPI IPS 160° - - - - - - √ - -
7inch DPI LCD 1024×600 DPI IPS 170° - - - - - - √ - -
DSI显示屏
2.8inch DSI LCD 480×640 DSI IPS 160° 电容 I2C 钢化玻璃 √ - - √ - -
3.4inch DSI LCD (C) 800×800 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
4inch DSI LCD 480×800 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
4inch DSI LCD (C) 720×720 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
4.3inch DSI LCD 800×480 DSI IPS 160° 电容 I2C 钢化玻璃 - - - √ - -
4.3inch DSI LCD (带外壳) 800×480 DSI IPS 160° 电容 I2C 钢化玻璃 - - - √ - -
4.3inch DSI QLED 800×480 DSI IPS(QLED) 160° 电容 I2C 钢化玻璃 - - - √ - -
5inch DSI LCD 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
5inch DSI LCD (B) 800×480 DSI IPS 160° 电容 I2C 钢化玻璃 - - - √ - -
5inch DSI LCD (C) 1024×600 DSI IPS 178° 电容 I2C 钢化玻璃 - - - √ - -
5inch DSI LCD (D) 720×1280 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
6.25inch DSI LCD 720×1560 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
7inch DSI LCD 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (with cam) 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (with cam and case) 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (with case A) 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (B) 800×480 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (B) (with case A) 800×480 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (C) 1024×600 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (C) (with case A) 1024×600 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
7inch DSI LCD (E) 1280×800 DSI IPS 170° 电容 I2C 钢化玻璃 √ - - √ - -
7.9inch DSI LCD 400×1280 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
8inch DSI LCD 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
8inch DSI LCD (with cam) 800×480 DSI TFT - 电容 I2C 钢化玻璃 - - - √ - -
8inch DSI LCD (C) 1280×800 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
8.8inch DSI LCD 480×1920 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
10.1inch DSI LCD (C) 1280×800 DSI IPS 178° 电容 I2C 钢化玻璃 √ - - √ - -
11.9inch DSI LCD 320×1480 DSI IPS 170° 电容 I2C 钢化玻璃 - - - √ - -
13.3inch DSI LCD 1920×1080 DSI IPS 178° 电容 I2C 钢化玻璃 - - - √ - -
HDMI / Type-C显示屏
2.8inch HDMI LCD (H) 480×640 HDMI IPS 160° 电容 Type-C / I2C 钢化玻璃 √ - - √ √ √
3.2inch HDMI LCD (H) 480×800 HDMI IPS 160° - - - - - - √ √ 仅显示
3.4inch 800x800 LCD 800x800 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ √ √
3.5inch HDMI LCD 480×320 HDMI IPS 160° 电阻 SPI - - - √ √ - 仅显示
3.5inch HDMI LCD (E) 640×480 HDMI IPS 170° 电容 Type-C / I2C 钢化玻璃 - - √ √ √ √
3.5inch 480x800 LCD 480×800 HDMI IPS 170° 电容 Type-C - - - - √ √ √
4inch 720x720 LCD 720x720 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ √ √
4inch HDMI LCD 480×800 HDMI IPS 170° 电阻 SPI - - - - √ - 仅显示
4inch HDMI LCD (C) 720×720 HDMI IPS 170° 电容 Type-C / I2C 钢化玻璃 √ - √ √ √ √
4inch HDMI LCD (H) 480×800 HDMI IPS 170° 电阻 SPI - - - √ √ - 仅显示
4.3inch HDMI LCD (B) 800×480 HDMI IPS 160° 电容 USB - - - √ √ √ √
5DP-CAPLCD-H 1024×600 HDMI IPS 178° 电容 Type-C 钢化玻璃 - - √ √ √ √
5DP-CAPLCD-B 1024×600 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
5DP-CAPLCD-G 1024×600 HDMI IPS 178° 电阻 Type-C 钢化玻璃 - - √ √ √ √
5inch HDMI LCD 800×480 HDMI TFT - 电阻 SPI - - - - √ - -
5inch HDMI LCD (带外壳) 800×480 HDMI TFT - 电阻 SPI - - - - √ - -
5inch HDMI LCD (B) 800×480 HDMI TFT 160 电阻 USB - - - - √ - √
5inch HDMI LCD (B) (带外壳) 800×480 HDMI TFT - 电阻 USB - - - - √ - √
5inch HDMI LCD (G) 800×480 HDMI/VGA TFT - 电阻 USB - - - √ √ - √
5inch HDMI LCD (H) 800×480 HDMI/VGA TFT - 电容 USB 钢化玻璃 - - √ √ √ √
5inch HDMI LCD (H) V4 800×480 HDMI TFT - 电容 USB 钢化玻璃 - - - √ - √
5inch HDMI AMOLED 960×544 HDMI AMOLED 170° 电容 USB 钢化玻璃 √ - √ √ √ √
5inch 1080x1080 LCD 1080×1080 HDMI IPS 160° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
5inch 720x1280 LCD 720×1280 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ - √ √ √
5.5inch HDMI AMOLED 1080×1920 HDMI AMOLED 170° 电容 USB 钢化玻璃 √ - √ √ √ √
5.5inch HDMI AMOLED (with case A) 1080×1920 HDMI AMOLED 170° 电容 USB 钢化玻璃 √ - √ √ - -
5.5inch 1440x2560 LCD 1440×2560 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ - √
5.5inch 1440x2560 LCD (with case A) 1440×2560 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ - -
6.25inch 720x1560 LCD 720×1560 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ - √ √ √
7EP-CAPLCD 1280×800 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
7EP-CAPLCD Monitor 1280×800 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
7inch HDMI LCD 1024×600 HDMI IPS 170° 电阻 SPI - - - - √ - 仅显示
7inch HDMI LCD (B) 800×480 HDMI TFT - 电容 USB - - - - √ - √
7inch HDMI LCD (B) (带外壳) 800×480 HDMI TFT - 电容 USB - - - - √ - √
7inch HDMI LCD (C) 1024×600 HDMI IPS 170° 电容 USB - - - - √ - √
7inch HDMI LCD (C) (带外壳) 1024×600 HDMI IPS 170° 电容 USB - - - - √ - √
7inch HDMI LCD (H) 1024×600 HDMI/VGA IPS 170° 电容 USB - - - √ √ √ √
7inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA IPS 170° 电容 USB 钢化玻璃 - - √ √ √ √
7HP-CAPQLED 1024×600 HDMI IPS(QLED) 170° 电容 USB 钢化玻璃 - - √ √ √ √
7.9inch HDMI LCD 400×1280 HDMI IPS 170° 电容 USB 钢化玻璃 - - √ √ √ √
7.9inch Side Monitor 400×1280 HDMI IPS 170° - - 钢化玻璃 - √ - √ √ √
7.9inch Touch Monitor 400×1280 HDMI IPS 170° 电容 USB 钢化玻璃 - √ - √ √ √
8DP-CAPLCD 1280×800 HDMI IPS 178° 电容 USB 钢化玻璃 √ - √ √ √ √
8HP-CAPLCD Monitor 1280×800 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
8inch 768x1024 LCD 768×1024 HDMI IPS 178° 电容 Type-C 钢化玻璃 - - √ √ √ √
8inch 1536x2048 LCD 1536×2048 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
8.8inch Side Monitor 480×1920 HDMI IPS 170° - - - - √ - √ √ 仅显示
9HP-CAPQLED-B 1280×720 HDMI IPS(QLED) 178° 电容 USB 钢化玻璃 - - √ √ √ √
9.3inch 1600x600 LCD 1600×600 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
9.7inch 768x1024 LCD 768×1024 HDMI IPS 178° 电容 Type-C 钢化玻璃 - - √ √ √ √
10.1inch HDMI LCD 1024×600 HDMI IPS 170° 电阻 SPI - - - - √ - 仅显示
10.1inch HDMI LCD (B) (带外壳) 1280×800 HDMI IPS 170° 电容 USB 钢化玻璃 - - - √ - √
10.1inch HDMI LCD (E) 1024×600 HDMI IPS 170° 电容 USB 钢化玻璃 √ - √ √ √ √
10.1inch HDMI LCD (G) (带外壳) 1920×1200 HDMI IPS 160° 电容 USB 钢化玻璃 √ √ √ √ √ √
10.1inch HDMI LCD (H) (带外壳) 1024×600 HDMI/VGA TFT - 电容 USB - - - - √ √ √
10.1inch HDMI LCD (F) (带外壳) 1024×600 HDMI/VGA IPS 170° 电容 USB 钢化玻璃 - √ - √ √ √
10.1EP-CAPLCD 1920×1200 HDMI IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
10.1DP-CAPLCD 1280×800 HDMI IPS 178° 电容 USB 钢化玻璃 √ - √ √ √ √
10.1HP-CAPQLED 1280×720 HDMI IPS(QLED) 170° 电容 USB 钢化玻璃 - - √ √ √ √
10.1HP-CAPLCD Monitor 1280×800 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
10.4HP-CAPQLED 1600×720 HDMI IPS(QLED) 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
10.5inch HDMI AMOLED 2560×1600 HDMI AMOLED 160° 电容 USB 钢化玻璃 √ √ √ √ √ √
11.6inch 1768x828 LCD 1768×828 HDMI/Type-C IPS 178° 电容 Type-C In-Cell - - √ √ √ √
11.6inch HDMI LCD (H) 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 √ - √ √ √ √
11.6inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 √ √ √ √ √ √
11.9inch HDMI LCD 320×1480 HDMI IPS 170° 电容 USB 钢化玻璃 - - √ √ √ √
11.9inch Side Monitor 320×1480 HDMI IPS 170° - - 钢化玻璃 - √ - √ √ √
11.9inch Touch Monitor 320×1480 HDMI IPS 170° 电容 USB 钢化玻璃 - √ - √ √ √
12.3inch 1920x720 LCD 1920×720 HDMI/Type-C IPS 178° 电容 Type-C In-Cell - - √ √ √ √
12.3inch HDMI LCD 1920×720 HDMI IPS 178° 电容 USB 钢化玻璃 √ - √ √ √ √
13.3inch HDMI LCD (H) 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 - - √ √ √ √
13.3inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 - √ √ √ √ √
13.3inch HDMI LCD (H) (带外壳) V2 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 - √ √ √ √ √
13.3inch QHD AMOLED 2560×1440 HDMI/Type-C AMOLED 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
14inch 2160x1440 LCD 2160×1440 HDMI/Type-C/DP IPS 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
14″ Portable Monitor 1920×1200 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
14inch Dual Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
15.6inch Dual Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
15.6inch HDMI LCD 1920×1080 HDMI IPS 178° 电容 USB 钢化玻璃 - - √ √ √ √
15.6inch HDMI LCD (H) (带外壳) 1920×1080 HDMI/VGA IPS 178° 电容 USB 钢化玻璃 - √ √ √ √ √
15.6inch FHD Monitor 1920×1080 HDMI/Type-C IPS 178° 电容 Type-C / USB 钢化玻璃 - √ √ √ √ √
15.6HP-CAPQLED 1920×1080 HDMI IPS(QLED) 178° 电容 USB 钢化玻璃 √ - √ √ √ √
15.6inch QLED Monitor 1920×1080 HDMI IPS(QLED) 178° 电容 Type-C 钢化玻璃 √ √ √ √ √ √
15.6″ Portable Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
18.5inch Dual Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
18.5inch FHD LCD 1080×1920 HDMI/Type-C IPS 178° 电容 Type-C 钢化玻璃 √ - √ √ √ √
18.5″ Portable Monitor 1920×1080 HDMI/Type-C IPS 178° - - - - √ √ √ √ √
21.5inch FHD LCD 1080×1920 HDMI IPS 170° 电容 Type-C 钢化玻璃 √ - √ √ √ √
21.5inch FHD Monitor 1080×1920 HDMI IPS 170° 电容 Type-C 钢化玻璃 √ √ - √ √ √

SPI显示屏

  • 优点：价格低
  • 缺点：帧率低，仅适合低分辨率，仅支持树莓派，占用树莓派40pin GPIO接口（SPI接口部分），树莓派系统兼容性差

DPI显示屏

  • 优点：价格低，帧率高，支持多种分辨率，树莓派系统兼容性好
  • 缺点：仅支持树莓派，占用树莓派40pin GPIO接口

DSI显示屏

  • 优点：价格适中，帧率高，不占用树莓派40pin GPIO接口，树莓派系统兼容性好
  • 缺点：仅支持树莓派

HDMI / TYPE-C显示屏

  • 优点：帧率高，支持多种分辨率，支持多种设备，不占用树莓派40pin GPIO接口，树莓派系统兼容性好
  • 缺点：价格稍高

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/8inch_DSI_LCD_(C)_

配置清单

  1. 8inch DSI LCD (C) × 1
  2. FPC 线 15PIN 1.0 间距 约 50mm (异向) × 1
  3. DSI-Cable-12cm × 1
  1. FFC 线 15PIN 1.0 间距 约 160mm (异向) × 1
  2. PH2.0 4PIN 连接线 约 200mm × 1
  3. 铜柱包 × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看






首页 在线客服 购物车({{cart_count}})
加入购物车
