树莓派 Cat-1/GSM/GPRS 扩展板

支持 LTE Cat-1/2G 上网、打电话、发短信和 LBS 定位

树莓派 Cat-1/GSM/GPRS 扩展板首图
树莓派 Cat-1/GSM/GPRS 扩展板首图

我的特性

  • 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板、Jetson Nano
  • 支持 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等网络通信协议
  • 支持拨号上网、打电话和发短信等功能
  • 支持 LBS 基站定位，可通过移动网络获取大致的位置信息
  • 支持 TTS 文字转语音功能，可将中文或英文文本转换为语音输出
  • 板载 USB 接口，可用于测试AT指令、联网通信等
  • 板载音频接口，可接入耳机进行录音、打电话和TTS语音播放等
  • 板载 USB TO UART，方便进行串口调试模组或通过串口访问树莓派
  • 引出 A7600X 模组常用控制引脚，方便接入 Arduino/STM32 等主控板
  • 板载 SIM 卡槽，支持 1.8V 和 3V SIM 卡
  • 板载 TF 卡槽，可用于存放文件、音频等数据
  • 板载 2 个 LED 指示灯，方便查看模块运行状态
  • 板载电平转换电路，可通过改焊 0 欧电阻切换 3.3V/5V 工作电平
  • 支持波特率范围：300bps ~ 4Mbps (默认为 115200bps)
  • 提供完善的配套资料手册 (Raspberry/Jetson Nano/Arduino/STM32 示例程序)

我的参数


工作频段
LTE Cat-1 LTE-FDD：B1, B3, B5, B8
LTE-TDD：B34, B38, B39, B40, B41
2G GSM/GPRS/EDGE：900/1800 MHz
短信和音频参数
短信(SMS) 支持类型：MT、MO、CB、Text、PDU
短信存储设备：USIM 卡和 ME(默认)
音频特性 支持回音消除功能
支持噪声抑制功能
其他参数
供电电压 5V
工作电压 5V / 3.3V (可通过改焊 0 欧电阻切换)
工作温度 -30°C ~ 80°C
存储温度 -45°C ~ 90°C
产品尺寸 65 × 56.0mm

基于树莓派 40PIN 接口设计

适用于 Raspberry Pi 系列主板、Jetson Nano

树莓派 Cat-1/GSM/GPRS 扩展板首图

支持三大运营商

树莓派 Cat-1/GSM/GPRS 扩展板支持三大运营商

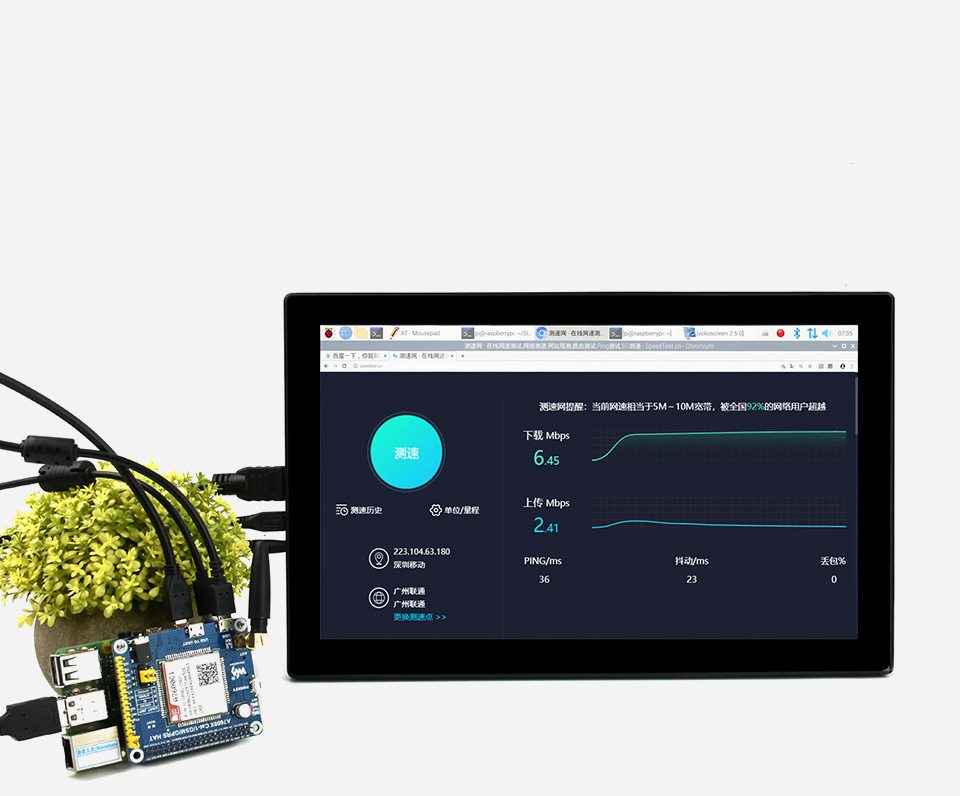

支持 Windows/Linux 拨号上网

LTE Cat-1：上行可达 5Mbps，下行可达 10Mbps
EDGE：上下行可达 236.8Kbps
GPRS：上下行可达 85.6Kbps

树莓派 Cat-1/GSM/GPRS 扩展板首图

云平台通信

支持 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等通信协议

树莓派 Cat-1/GSM/GPRS 扩展板首图

支持打电话、发短信

支持 AT 指令打电话和发短信，可通过音频接口进行通话

树莓派 Cat-1/GSM/GPRS 扩展板首图

资源简介

树莓派 Cat-1/GSM/GPRS 扩展板首图

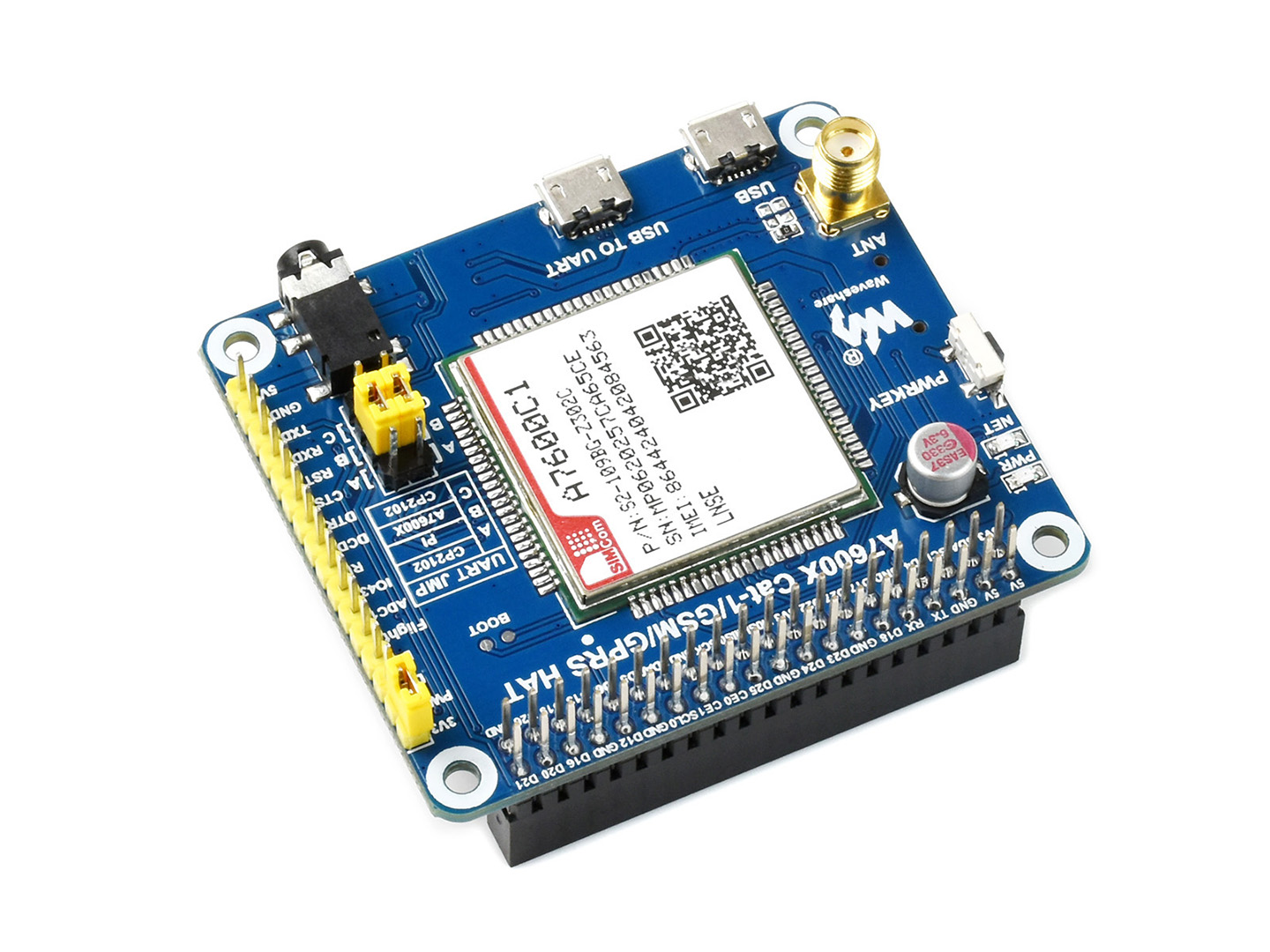

芯片简介

  1. A7600C1-LNSE 模组
  2. CP2102 USB 转 UART 芯片
  3. NAU8810 音频解码芯片
  4. TXS0108EPWR 电平转换芯片

    可将 3.3V/5V 电平转换成 1.8V

  5. MP2128DT 电源芯片
  6. MP1482 电源芯片

接口简介

  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. A7600 控制接口

    方便接入 Arduino/STM32 等主控板

  3. SIM 卡槽

    支持 1.8V 和 3V 的 SIM 卡

  4. TF 卡槽

    可用于存放文件或音频等数据

  5. 3.5mm 耳机/麦克风接口

    可用于打电话等语音操作

  6. USB 接口

    可用于测试 AT 指令、联网通信等

  7. USB TO UART 接口

    可用于串口调试或登录树莓派

  8. 天线接口

其他器件简介

  1. 模组开关按键
  2. 网络状态指示灯
  3. 电源指示灯

跳线说明

  1. UART 选择开关

    A：USB 转串口访问树莓派
    B：树莓派控制 A7600
    C：USB 转串口控制 A7600

  2. PWR 开关机设置跳线

    PWR - 3V3：上电自动开机
    PWR - D6：树莓派 D6 引脚控制开关机

  3. 飞行模式设置跳线:

    默认：悬空，不使能飞行模式控制引脚
    Flight - D4：树莓派 D4 引脚控制飞行模式

  4. 工作电平选择

    可通过改焊 0 欧电阻切换 3.3V/5V 工作电平
    VCCIO - 3.3V：工作电平为 3.3V
    VCCIO - 5V ：工作电平为 5V

  5. USB 接口引脚预留焊点
  6. BOOT 强制烧录预留焊点

接口定义

树莓派 Cat-1/GSM/GPRS 扩展板首图

外形尺寸

树莓派 Cat-1/GSM/GPRS 扩展板

选型表

产品型号 A7670C / A7670E A7600C1 / A7600E SIM7600E
工作频段
LTE Cat-1 A7670C：
LTE-FDD：B1, B3, B5, B8
LTE-TDD：B34, B38, B39, B40, B41

A7670E：
LTE-FDD: B1, B3, B5, B7, B8, B20		 A7600C1：
LTE-FDD：B1, B3, B5, B8
LTE-TDD：B34, B38, B39, B40, B41

A7600E：
LTE-FDD: B1, B3, B5, B7, B8, B20
LTE-TDD: B38, B40		 LTE-FDD：B1, B3, B5, B7, B8, B20
LTE-TDD：B38, B40, B41
3G 不支持 UMTS/HSPA+：B1, B5, B8
2G GSM/GPRS/EDGE: 900/1800 MHz
GNSS 不支持 GPS/Beidou/GLONASS
数据传输
LTE Cat-1 10Mbps(DL)/5Mbps(UL)
3G (HSPA+) 不支持 42Mbps(DL)/5.76Mbps(UL)
2G (GPRS/EDGE) 236.8Kbps(DL)/236.8Kbps(UL)
软件特性
网络协议 TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
拨号上网 PPP/RNDIS PPP/NDIS/RNDIS
USB驱动 Windows XP/7/8/10、Linux（Raspbian 免驱动）
硬件接口
SIM卡槽 兼容 1.8V 和 3V SIM 卡
UART 串口收发 AT 指令，可兼容 3.3V/5V 工作电平
USB 可用于测试 AT 指令、获取 GPS 定位信息、升级固件等
USB 转 UART 不支持 支持，可用于串口调试或登录树莓派
音频接口 可用于打电话等语音操作
天线接口 LTE 主天线 LTE 主天线 + LTE 分集天线 + GNSS 天线
外形尺寸 65 × 30.5mm 65 × 56.0mm
软件特性
典型应用 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业
适用地区 A7670C / A7600C1：中国
A7670E / A7600E / SIM7600E：欧洲、东南亚、西亚、非洲、中国、韩国

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 驱动板原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/A7600C1_Cat-1/GSM/GPRS_HAT

配置清单

  1. A7600C1 Cat-1/GSM/GPRS HAT × 1
  2. USB线 type A公口 转micro公口 × 1
  3. GSM天线 × 1
  4. RPi铜柱包(2PCS套) × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
