A7670C树莓派LTE Cat-1/GSM/GPRS扩展板 多频段 兼容2G
支持2G上网、打电话、发短信和LBS定位
型号
A7670C Cat-1 HAT
SKU
20048
品牌
Waveshare
- 产品详情
- 产品资料
- 配置清单
- 保修&售后服务
SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

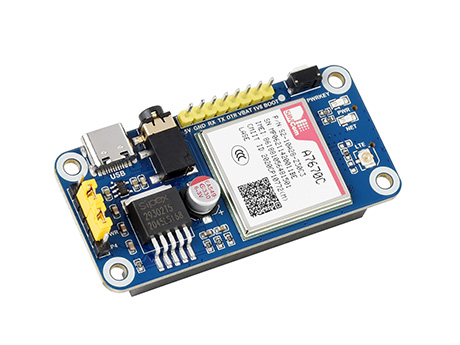

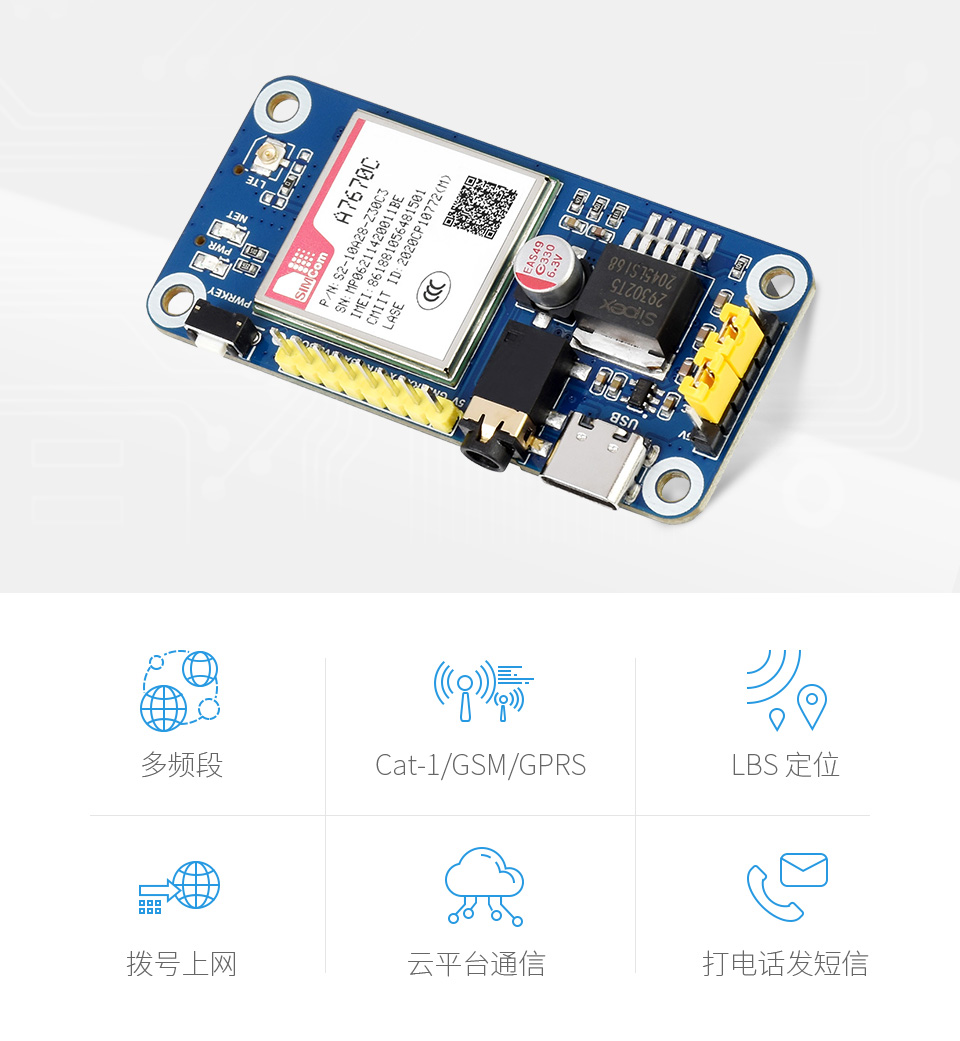

树莓派 Cat-1/GSM/GPRS 扩展板
支持 LTE Cat-1/2G 上网、打电话、发短信和 LBS 定位
产品特性
A7670C Cat-1 HAT 是一款 LTE Cat-1 模块，支持 LTE-TDD、LTE-FDD、GSM、GPRS 和 EDGE 等无线通信模式，支持高达 10Mbps 下行速率和 5Mbps 上行速率。模组支持 Windows/Linux 等操作系统，支持多种网络协议，模组大小同 SIM7000/SIM7070 系列，AT 指令大部分兼容 SIM7600 系列，兼容性强，适用于远程信息处理、监控设备、POS、工业路由器、远程诊断等物联网应用。
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板
- 支持 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等网络通信协议
- 支持拨号上网、打电话和发短信等功能
- 支持 LBS 基站定位，可通过移动网络获取大致的位置信息
- 支持 TTS 文字转语音功能，可将中文或英文文本转换为语音输出
- 板载 USB 接口，可用于测试AT指令、联网通信等
- 板载音频接口，可接入耳机进行录音、打电话和TTS语音播放等
- 引出 A7670X 模组常用控制引脚，方便接入 Arduino/STM32 等主控板
- 板载 SIM 卡槽，支持 1.8V 和 3V SIM 卡
- 板载 2 个 LED 指示灯，方便查看模块运行状态
- 板载电平转换电路，可通过跳线帽切换 3.3V/5V 工作电平
- 提供完善的配套资料手册 (Raspberry/Arduino/STM32 示例程序)
产品参数
| 工作频段 | |
|---|---|
| LTE Cat-1 | LTE-FDD：B1, B3, B5, B8 LTE-TDD：B34, B38, B39, B40, B41 |
| 2G | GSM/GPRS/EDGE：900/1800 MHz |
| 短信和音频参数 | |
| 短信(SMS) | 支持类型：MT、MO、CB、Text、PDU |
| 短信存储设备：USIM 卡，CB 不支持保存在 SIM 卡 | |
| 音频特性 | 标准 3.5mm 耳机接口，可用于音频输入和输出 |
| 其他参数 | |
| 供电电压 | 5V |
| 工作电压 | 5V / 3.3V (可通过跳线帽切换) |
| 工作温度 | -30℃ ~ 80℃ |
| 存储温度 | -45℃ ~ 90℃ |
| 产品尺寸 | 65 × 30.5mm |
基于Raspberry Pi 40PIN接口设计
适用于 Raspberry Pi 系列主板
支持三大运营商

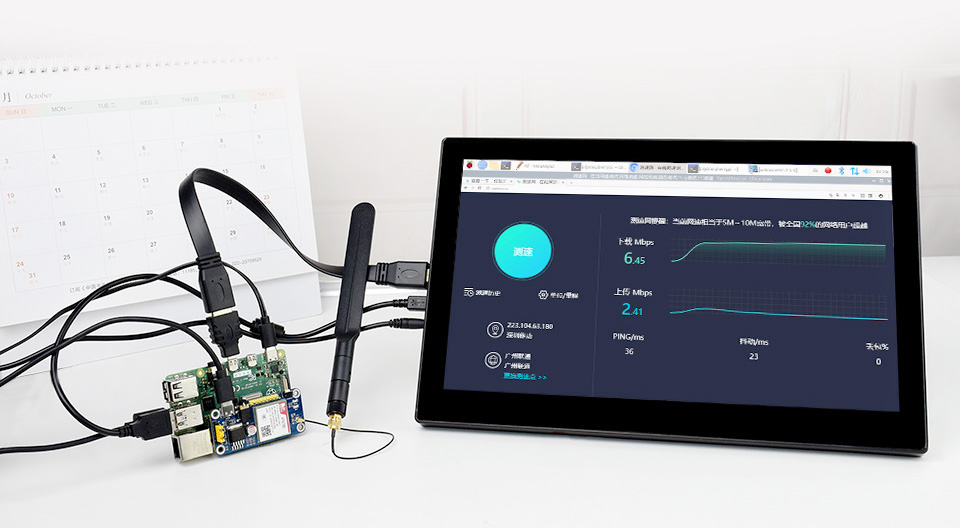

支持 Windows/Linux 拨号上网
LTE Cat-1：上行可达 5Mbps，下行可达 10Mbps
EDGE：上下行可达 236.8Kbps
GPRS：上下行可达 85.6Kbps

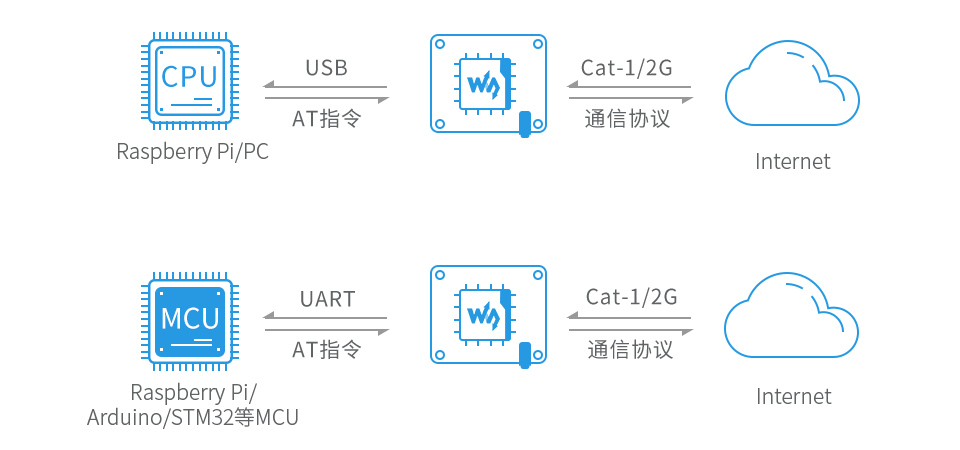

云平台通信
支持 TCP/IP、HTTP(s)、MQTT(s)、FTP(s) 和 SSL 等通信协议
支持打电话、发短信
支持 AT 指令打电话和发短信，可通过耳麦接口进行通话

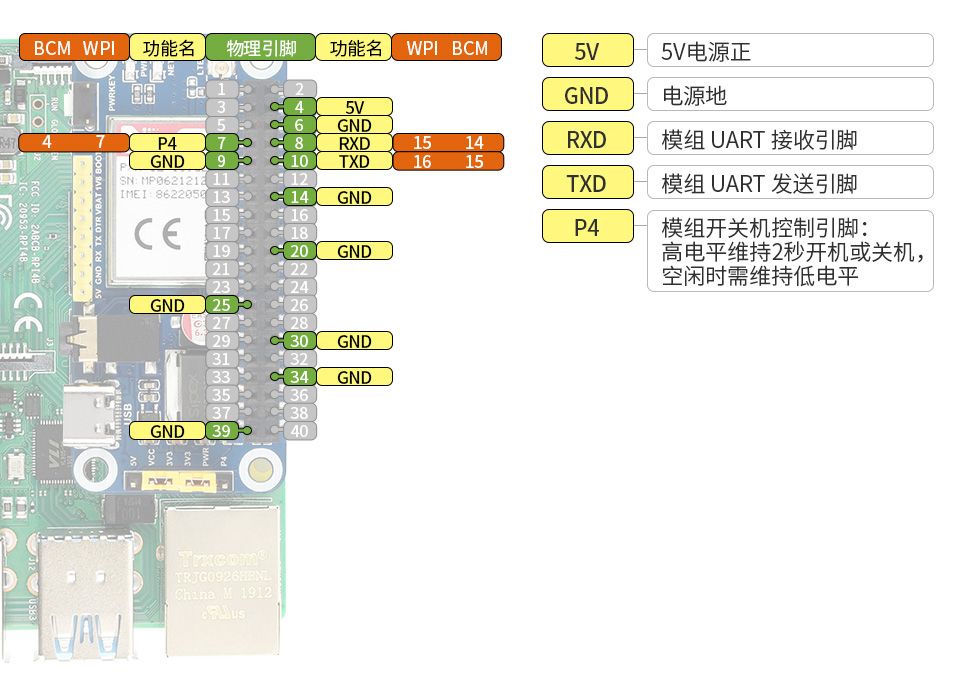

接口定义
外形尺寸
选型表
| 产品型号 | A7670C / A7670E | A7600C1 / A7600E | SIM7600E |
|---|---|---|---|
| 工作频段 | |||
| LTE Cat-1 | A7670C： LTE-FDD：B1, B3, B5, B8 LTE-TDD：B34, B38, B39, B40, B41 A7670E： LTE-FDD: B1, B3, B5, B7, B8, B20 | A7600C1： LTE-FDD：B1, B3, B5, B8 LTE-TDD：B34, B38, B39, B40, B41 A7600E： LTE-FDD: B1, B3, B5, B7, B8, B20 LTE-TDD: B38, B40 | LTE-FDD：B1, B3, B5, B7, B8, B20 LTE-TDD：B38, B40, B41 |
| 3G | 不支持 | UMTS/HSPA+：B1, B5, B8 | |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz | ||
| GNSS | 不支持 | GPS/Beidou/GLONASS | |
| 数据传输 | |||
| LTE Cat-1 | 10Mbps(DL)/5Mbps(UL) | ||
| 3G (HSPA+) | 不支持 | 42Mbps(DL)/5.76Mbps(UL) | |
| 2G (GPRS/EDGE) | 236.8Kbps(DL)/236.8Kbps(UL) | ||
| 软件特性 | |||
| 网络协议 | TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | ||
| 拨号上网 | PPP/RNDIS | PPP/NDIS/RNDIS | |
| USB驱动 | Windows XP/7/8/10、Linux（Raspbian 免驱动） | ||
| 硬件接口 | |||
| SIM卡槽 | 兼容 1.8V 和 3V SIM 卡 | ||
| UART | 串口收发 AT 指令，可兼容 3.3V/5V 工作电平 | ||
| USB | 可用于测试 AT 指令、获取 GPS 定位信息、升级固件等 | ||
| USB 转 UART | 不支持 | 支持，可用于串口调试或登录树莓派 | |
| 音频接口 | 可用于打电话等语音操作 | ||
| 天线接口 | LTE 主天线 | LTE 主天线 + LTE 分集天线 + GNSS 天线 | |
| 外形尺寸 | 65 × 30.5mm | 65 × 56.0mm | |
| 软件特性 | |||
| 典型应用 | 医疗及健康、智能支付、公网对讲、环境监测、能源监控、车队管理、智能工业、智慧农业 | ||
| 适用地区 | A7670C / A7600C1：中国 A7670E / A7600E / SIM7600E：欧洲、东南亚、西亚、非洲、中国、韩国 | ||
