幸狐Core3566模组 Rockchip RK3566四核处理器兼容树莓派CM4 带WiFi 2GB内存无闪存(Lite)

四核64位CPU、LPDDR4 SDRAM、eMMC闪存定制、双频WiFi、低功耗蓝牙5.0

价格

原价

型号

Core3566102000

SKU

24848

WiFi模块

不带带

内存RAM

2GB 4GB

闪存eMMC

0GB (Lite) 32GB

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

Core3566 相关产品/套件

Core3566模组

2GB内存 CM4底板套件

2GB内存 Pi4B转接板套件

模组保护板

产品详情
产品资料
配置清单

加入购物车

部分型号批量采购有货期，详情请联系微雪团队

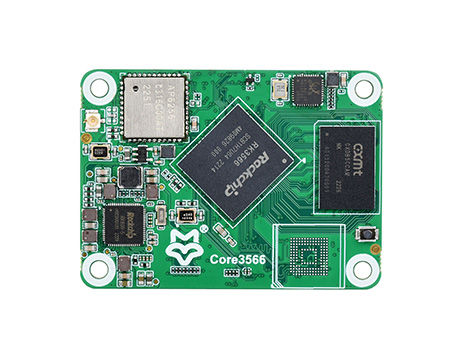

幸狐 Core3566 模组

Core3566 将 Rockchip RK3566 四核处理器功能高度集成在一个紧凑的板子中，RK3566 集成四核 A55 CPU、双核心 ARM G52 GPU、VPU、NPU，支持视频输出、PCIE、CSI 等其他多种接口，非常适合嵌入式应用，提供不同的 RAM、eMMC 闪存规格和无线模块规格可选择

产品参数

处理器	四核 Arm Cortex-A55 @1.8GHz
内存	可选 2GB/4GB LPDDR4 SDRAM 内存
闪存	可选 0GB (Lite) 或 32GB eMMC 闪存
神经网络处理器	0.8 TOPS @INT8
图形处理器	Arm Mali-G52 2EE
连接性	可选双频 (2.4GHz/5.0GHz) IEEE 802.11a/b/g/n/ac无线 WiFi，蓝牙 5.0，BLE，外部天线
	支持 IEEE 802.3 千兆以太网
	USB 2.0 × 1
	PCIe Gen 2 × 1
	28 个 GPIO 引脚
	SD 卡接口 (eMMC 引导优先)
视频	HDMI 接口 (支持 4Kp60)
	2-lane MIPI DSI 显示 × 2
	2-lane MIPI CSI 摄像头 × 2
多媒体	4Kp60 H.264/H.265/VP9 (解码)，1080p60 H.264/H.265 (编码)
工作电压	5V DC
工作温度	-10°C ~ 80°C 环境温度
外形尺寸	55 × 40 × 4.7mm

可选版本

高度集成强劲性能

集成 CPU、GPU、VPU、NPU 等处理器

RK3566 四核 64 位 Coretex-A55 处理器，主频可高达 1.8GHz，采用 22nm 先进工艺，具有低功耗高性能的特点
集成了双核心架构 ARM G52 GPU，高性能 VPU 以及高效能 NPU
GPU 支持 OpenGL ES3.2/2.0/1.1，Vulkan1.1
VPU 可实现 4K 60fps H.265/H.264/VP9 视频解码和 1080P 100fps H.265/H.264 视屏编码
NPU 算力 0.8 TOPS，支持 Caffe/TensorFlow 等主流架构模型一键切换

WiFi 和蓝牙高速连接

板载双频 WiFi 和蓝牙模块 AP6256，可随时随地畅享精彩网络

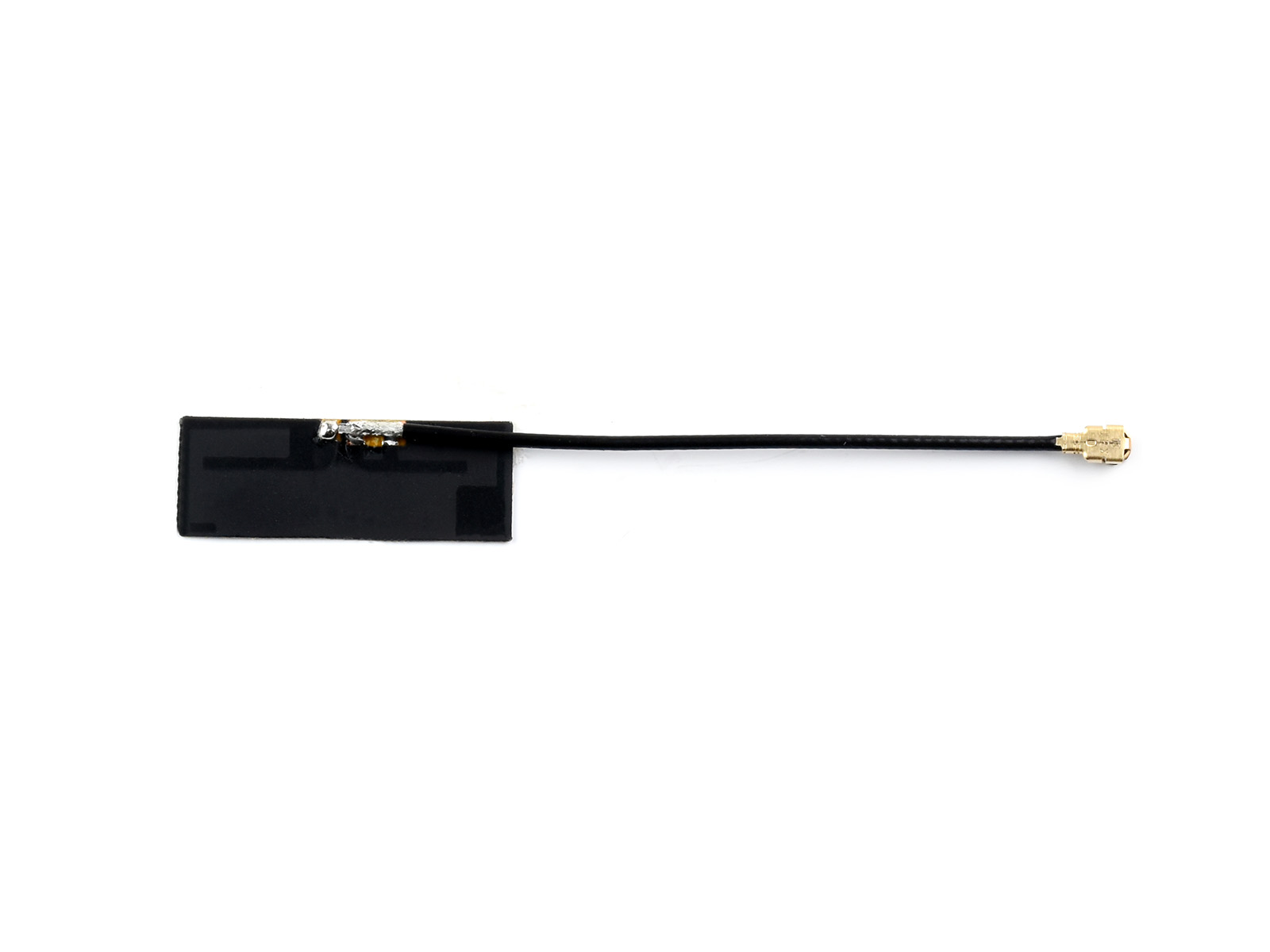

注：部分版本不带 WiFi，请注意选择，WiFi 模组无板载天线，需要额外连接天线

兼容 CM4 等底板

CM4-IO-BASE-B

Compute Module 4 IO Board

Compute Module 4 PoE Board

CM4-DISP-BASE-5A

CM4-to-Pi4-Adapter

CM4-IO-WIRELESS-BASE

CM4-POE-UPS-BASE

CM4-DUAL-ETH-BASE

注：USB2.0、HDMI、CSI 等接口部分不兼容，详情参考 WIKI

产品细节

资源简介

产品展示

型号命名规则

模块	Wireless 无线模块	RAM 内存	eMMC 闪存
Core3566	1 = Yes 0 = No	02 = 2GB 04 = 4GB	000 = 0GB (Lite) 032 = 32GB
举例说明：型号 Core3566104032 即为 Core3566 模块，带无线模块 (1) 4GB内存 (04)，32G eMMC闪存 (032)

型号名	Wireless 无线模块	RAM 内存	eMMC 闪存
Core3566002000	×	2GB	0GB (Lite)
Core3566002032	×	2GB	32GB
Core3566004000	×	4GB	0GB (Lite)
Core3566004032	×	4GB	32GB
Core3566102000	✓	2GB	0GB (Lite)
Core3566102032	✓	2GB	32GB
Core3566104000	✓	4GB	0GB (Lite)
Core3566104032	✓	4GB	32GB

套餐选择

套件版本	A	B	C	D	E	F	G	H
配件包 (串口模块、杜邦线、USB 线、电源)
Core3566102032
Core3566104032
CM4-IO-BASE-A
CM4-to-Pi4-Adapter
HDMI 转 Micro HDMI 转接头
IMX219 摄像头
4.3 英寸 DSI 触控屏
8 英寸 HDMI 触控屏

套件 A/B —— CM4 底板套件（2GB/4GB 内存可选）

套件 A 主板为 Core3566102032 (2GB 内存，32GB 闪存，带 WiFi)，套件 B 主板为 Core3566104032 (4GB 内存，32GB 闪存，带 WiFi)，搭配了 CM4 扩展板 (精简版)，配件包含：串口模块、杜邦线、USB 线和 5V 3A 电源。

套件 C/D —— CM4 转 Pi4B 扩展板套件（2GB/4GB 内存可选）

套件 C 主板为 Core3566102032 (2GB 内存，32GB 闪存，带 WiFi)，套件 D 主板为 Core3566104032 (4GB 内存，32GB 闪存，带 WiFi)，搭配了树莓派 CM4 转 Pi4B 扩展板，配件包含：HDMI 转接头、串口模块、杜邦线、USB 线和 5V 3A 电源。
