树莓派 CM4 PoE 扩展板

方便学习评估树莓派计算模块或直接集成到产品中

Compute Module 4 Lite/eMMC 适用的底板

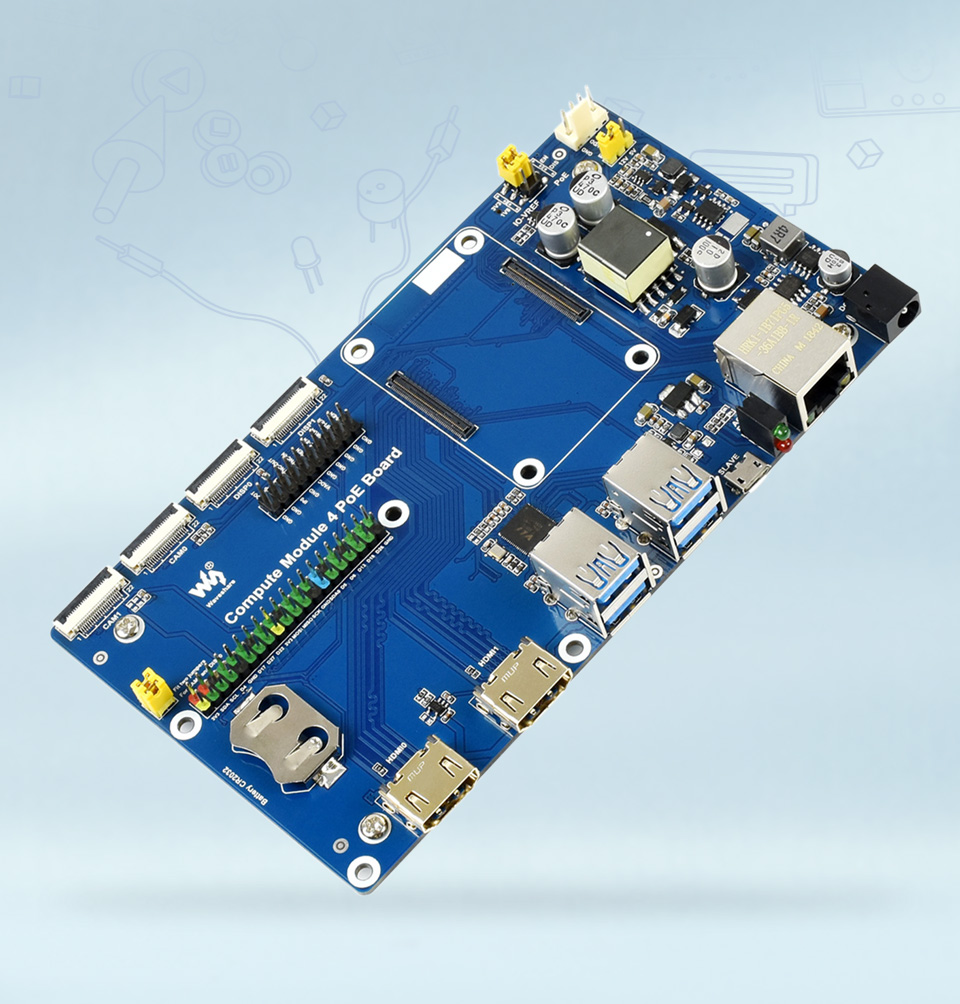

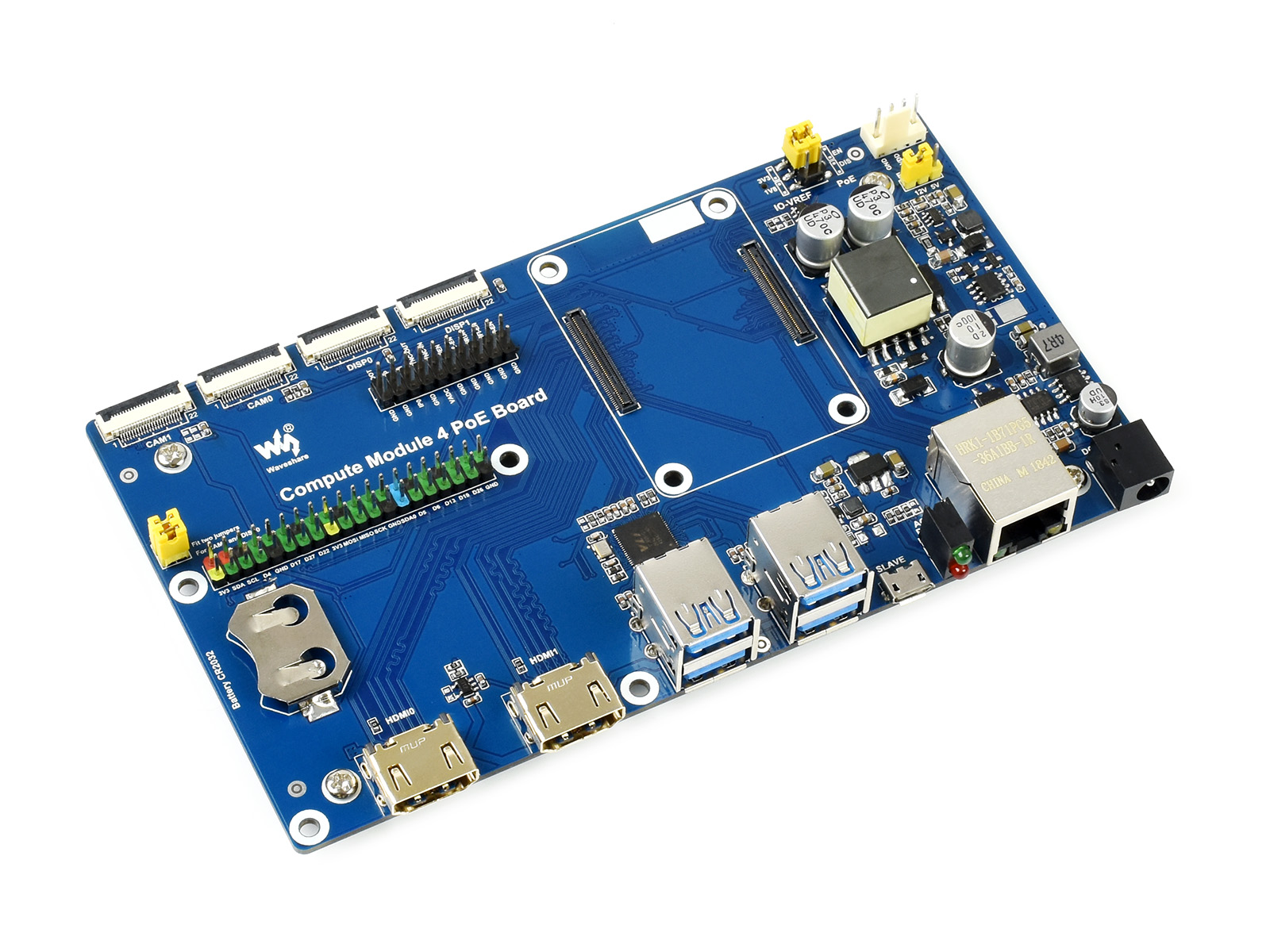

树莓派 CM4 PoE 扩展板首图

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口，集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)
连接器 Raspberry Pi 40PIN GPIO 接口
USB USB 3.2 Gen1 接口 × 4
显示 MIPI DSI 接口 × 2 (22pin 0.5mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (22pin 0.5mm FPC 连接器)
视频 HDMI 接口 × 2，支持 4K 30fps 输出
实时时钟 RTC 实时时钟，带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速、可测速，5V / 12V
电源输入 7V~36V 宽电压
尺寸 160.0 × 89.8mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展		 千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V		 带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机		 千兆×2 M.2 M×2/
Mini-PCIe		 3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 主板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派 CM4 PoE 扩展板支持 PoE 以太网供电

更多丰富的接口

搭载 CSI/DSI/RTC/HDMI/USB/ETH/TF卡等多种接口
使用更方便

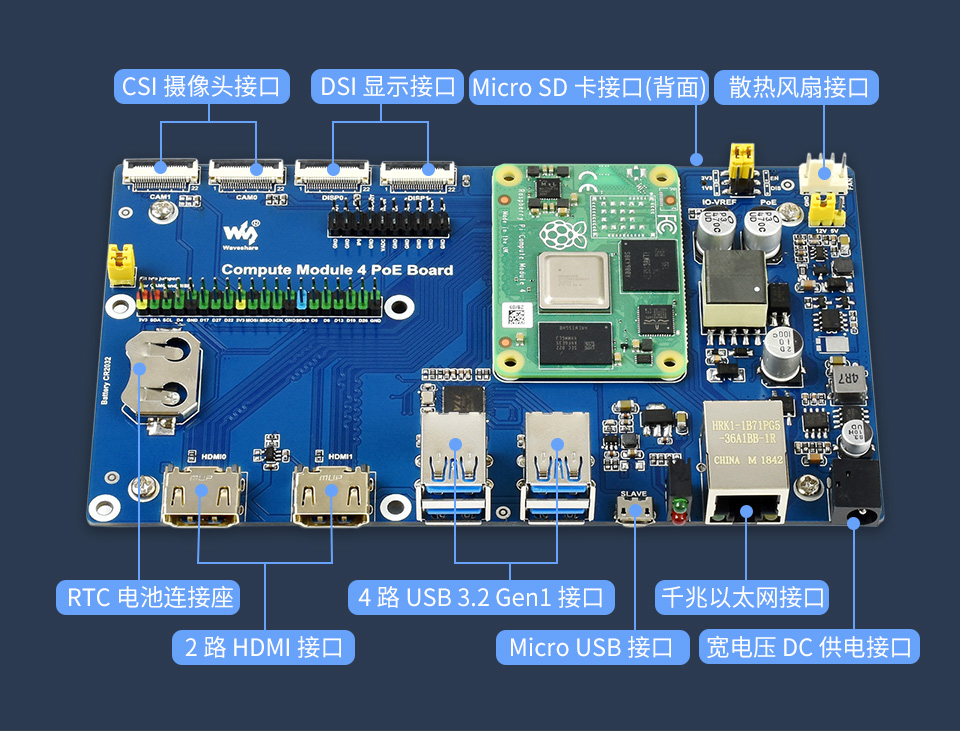

树莓派 CM4 PoE 扩展板板载 4 路 USB3.0 接口

应用示例

适用于多功能外设要求的树莓派应用或其它工业场合

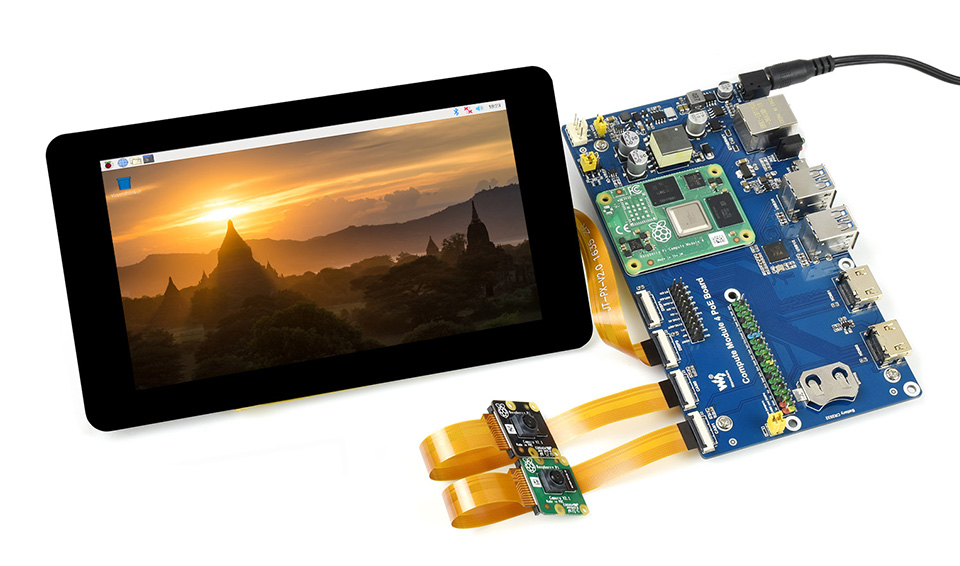

树莓派 CM4 PoE 扩展板应用示例
温馨提示图标温馨提示
由于扩展板的 CSI 和 DSI 接口都是 22PIN 0.5mm 间距
推荐购买 CSI 转接线 和 DSI 转接板，以适配 15PIN 1mm 间距接口的 CSI 摄像头和 DSI 显示器，或选购 配件包 C
本产品不含图中的 CM4、显示屏 及 摄像头，如有需要，请另行购买

资源简介

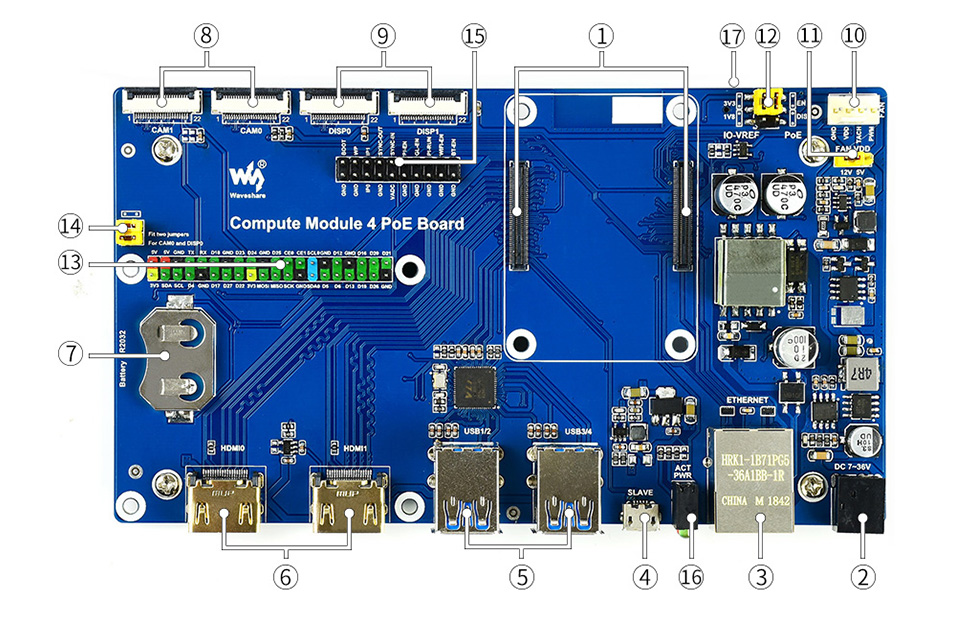

树莓派 CM4 PoE 扩展板资源简介
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 供电接口

    7~36V 宽电压供电

  3. 千兆网口

    带 PoE 供电功能的千兆网口

  4. USB SLAVE 接口

    Compute Module 4 eMMC 版本可通过此接口烧录系统镜像

  5. USB3.2 接口

    4 路 USB 3.2 Gen1 接口，支持各种 USB 设备插入

  6. HDMI 接口

    双路 HDMI 接口，支持双 4K 30fps 输出

  7. RTC

    RTC 电池连接座，可以使用 RTC 唤醒，关机，重启，或者其他功能

  8. CAM

    双路 MIPI CSI 摄像头接口

  1. DISP

    双路 MIPI DSI 显示接口

  2. FAN

    方便接入散热风扇，支持调速和测速

  3. FAN 供电选择

    可选择 5V 或 12V 电压驱动风扇

  4. IO-VREF/PoE 选择

    CM4 IO 逻辑电压切换 3.3V 或者 1.8V

    PoE 使能（EN）或者失能 (DIS)

  5. 40PIN GPIO 接口

  6. CAM0 和 DISP0 驱动 I2C 接口

    在需要使用 CAM0 或者 DISP0 时连接

  7. 其他功能管脚

  8. 双 LED 灯座

    红灯：树莓派电源指示灯
    绿灯：树莓派工作状态指示灯

  9. Micro SD 卡接口 (背面)

    用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite

外形尺寸

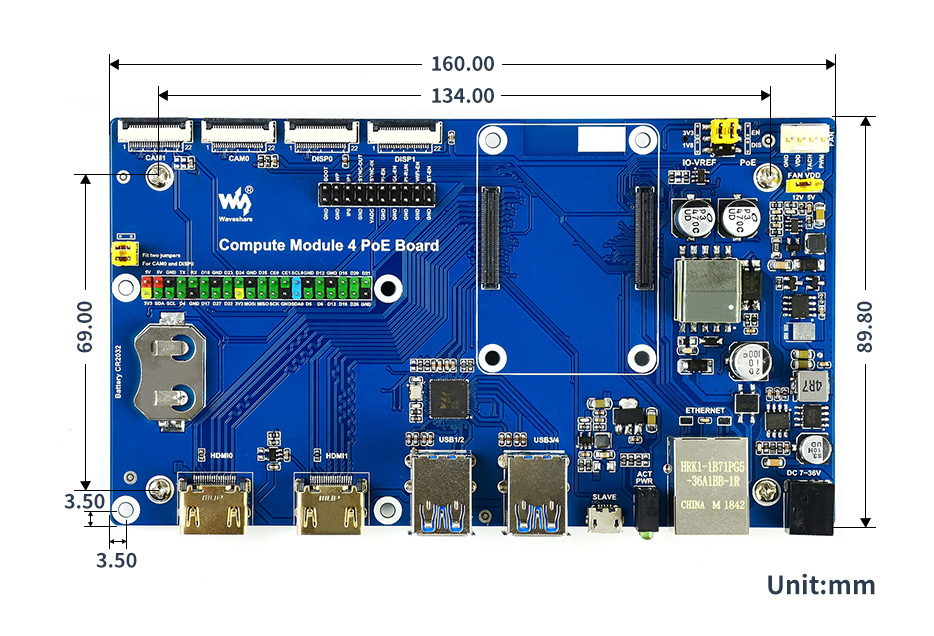

树莓派 CM4 PoE 扩展板外形尺寸

关于 CM4 的简介

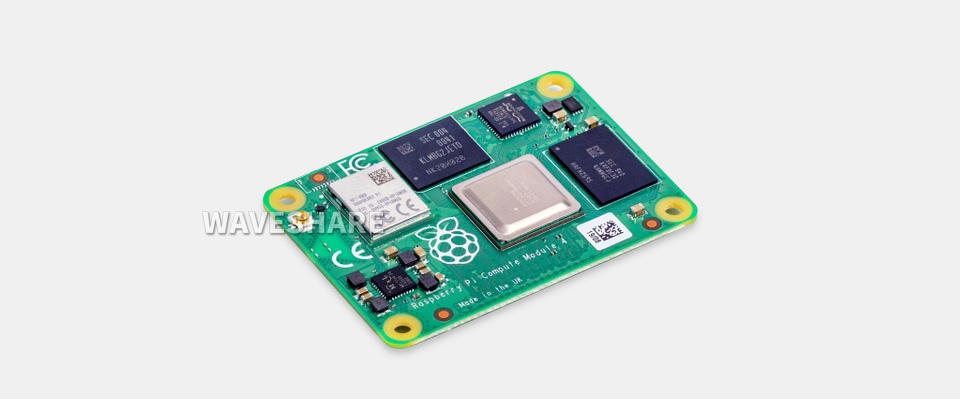

树莓派 Compute Module 4 计算模块说明
