直驱伺服轮毂电机驱动板 集成ESP32和控制电路2.4GWiFi 适用于DDSM系列轮毂电机

适用于树莓派 5/4B 等主板，支持控制多个轮毂电机
价格
原价
型号
DDSM Driver HAT (A)
SKU
27806
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

轮毂电机驱动板
适用于DDSM系列 轮毂电机驱动板
适用于DDSM400 20kg.cm 高转速 大号一体化直驱
轮毂 小号一体化直驱
轮毂
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

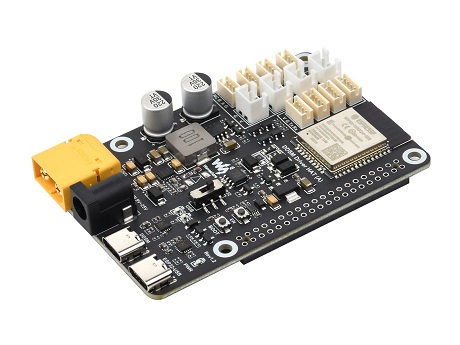

DDSM 轮毂电机驱动板

专为 DDSM 系列轮毂电机设计，集成 ESP32 和控制电路

提供易于使用的 WEB 应用例程、JSON 交互例程、轮毂电机 SDK，
方便用户进行二次开发

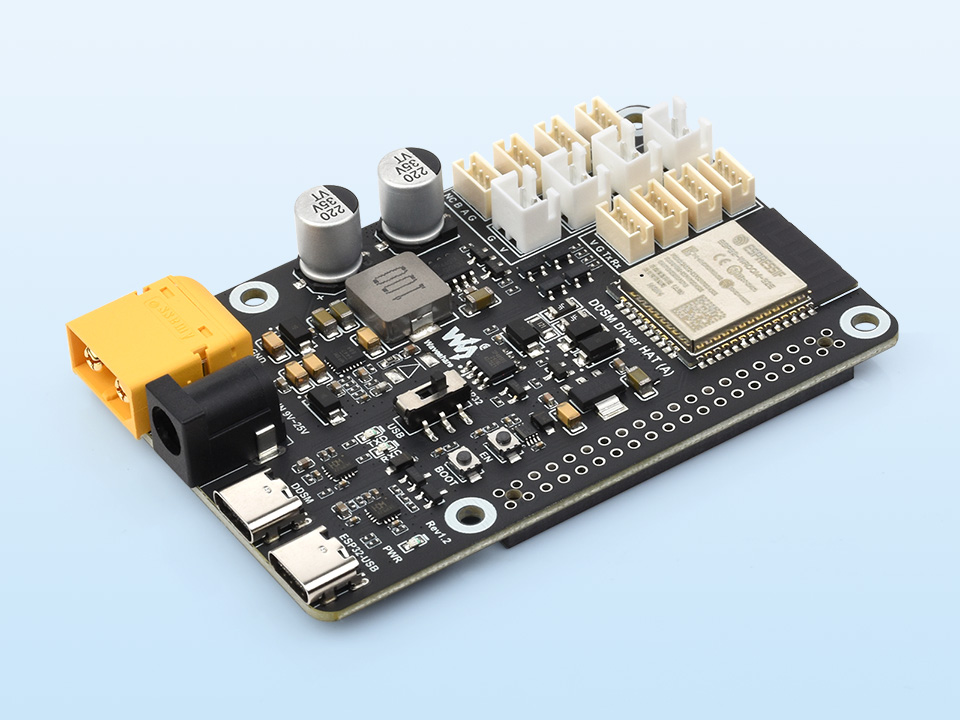

直驱伺服轮毂电机驱动板俯视图

产品特性

  • 用于驱动 DDSM 系列轮毂电机： DDSM115 、 DDSM210 ，板载 4 路 DDSM115 电机接口，4 路 DDSM210 电机接口
  • 提供易于使用的 DDSM 轮毂电机控制例程和 SDK
  • 支持多种有线和无线通信方式，支持 JSON 指令交互，方便上位机控制
  • 支持安装树莓派，集成 5V 降压稳压电路为树莓派供电，通过 GPIO 串口进行通信，降低接线复杂度
  • 集成 WEB 应用用于控制和设置 DDSM 轮毂电机，方便调试
  • 可通过 Type-C 接口与 DDSM 轮毂电机直接通信

产品参数

主控模组 ESP32
供电接口 XT60、DC5525
供电电压 DDSM115: 12~24V DC
DDSM210: 11~22V DC
轮毂电机接口 DDSM115、DDSM210
通信接口 Type-C × 2，UART
无线通信 2.4G WiFi
定位孔直径 3 mm
定位孔间距 58×49 mm
PCB 尺寸 85×57 mm

主要用途示意

  • 可用于驱动 DDSM 系列轮毂电机，并获取电机的反馈信息
  • 上位机可以通过 JSON 指令来控制轮毂电机并获取 JSON 格式的反馈信息，降低了使用难度，助力用户二次开发
  • 支持多种通信方式，方便集成到机器人项目中
直驱伺服轮毂电机驱动板驱动DDSM115轮毂电机在黑色岩石上行走

驱动 DDSM115

直驱伺服轮毂电机驱动板驱动DDSM210轮毂电机在黑色岩石上行走

驱动 DDSM210

图片仅供展示，具体配置请参考配置清单

支持控制多个轮毂电机

直驱伺服轮毂电机驱动板驱动四个DDSM115轮毂电机

控制四路 DDSM115 轮毂电机

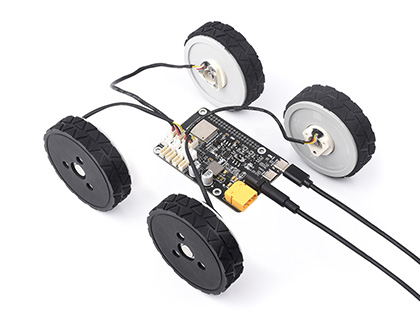

直驱伺服轮毂电机驱动板驱动四个DDSM210轮毂电机

控制四路 DDSM210 轮毂电机

由于轮毂电机的功率较大，当使用过多轮毂电机时需考虑供电方案能否满足要求，且不推荐 DDSM115 和 DDSM210 系列轮毂电机混用。

有线控制方式——通过 USB 接线控制

直驱伺服轮毂电机驱动板驱动四个DDSM210轮毂电机的原理描述以及ESP32档位的开启方式
  • 使用 115200 波特率与驱动板的 ESP32 进行通信
  • 通过发送 JSON 格式的指令来设置和控制轮毂电机
  • 获取 JSON 格式的信息反馈
  • 提供 Python 例程，可以在上位机中使用 Python 程序控制轮毂电机

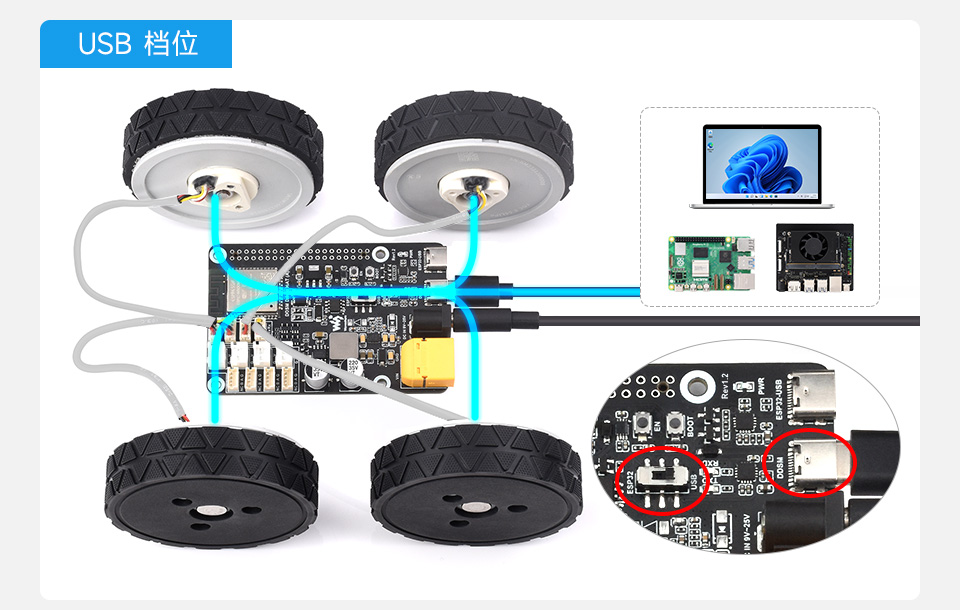

直驱伺服轮毂电机驱动板驱动四个DDSM210轮毂电机的原理描述以及USB档位的开启方式
  • 当连接标注有 DDSM 的 Type-C 接口且开关处于 USB 的档位上时，可以与轮毂电机直接通信，适用于具备独立开发驱动程序能力的用户使用

无线控制方式——通过 Web 应用控制

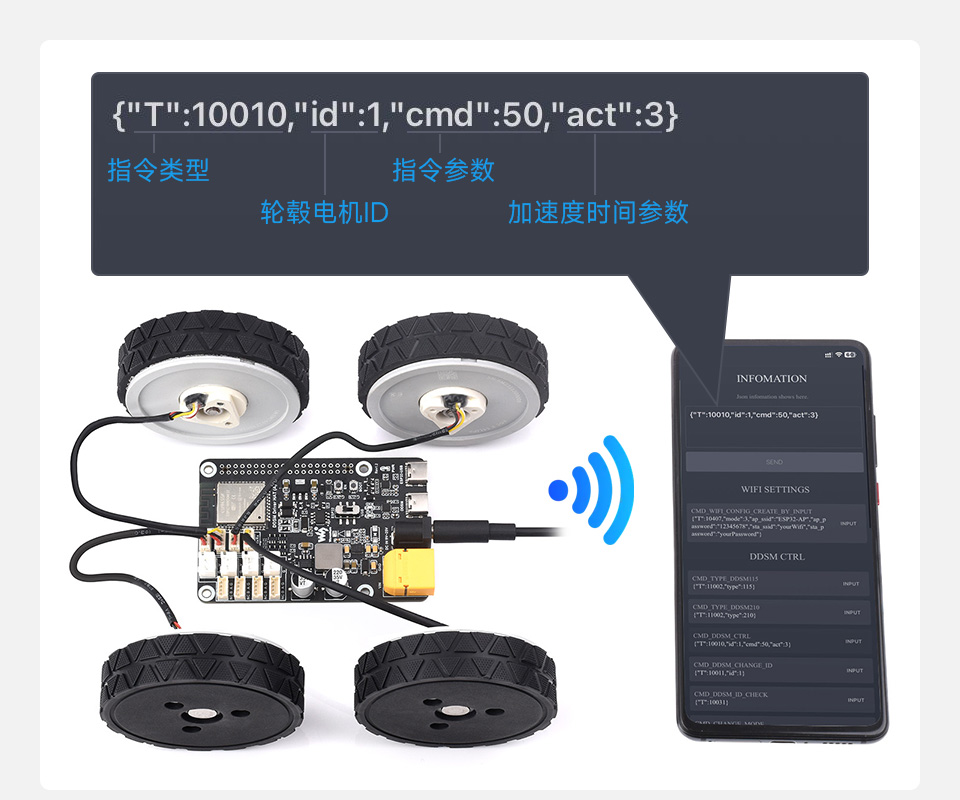

直驱伺服轮毂电机驱动板通过wifi连接驱动四个DDSM210轮毂电机的原理描述以及手机界面的展示
  • 轮毂电机驱动板上电后会自动建立热点供用户连接
  • Web 应用支持跨平台使用，可使用手机、平板、PC 来使用 Web 应用
  • 使用该 Web 应用可以向轮毂电机驱动板发送 JSON 指令

Raspberry Pi 40PIN 接口设计

适用于树莓派 5/4B 等主板，可为树莓派供电，通过树莓派的 GPIO 串口进行通信，降低接线复杂度

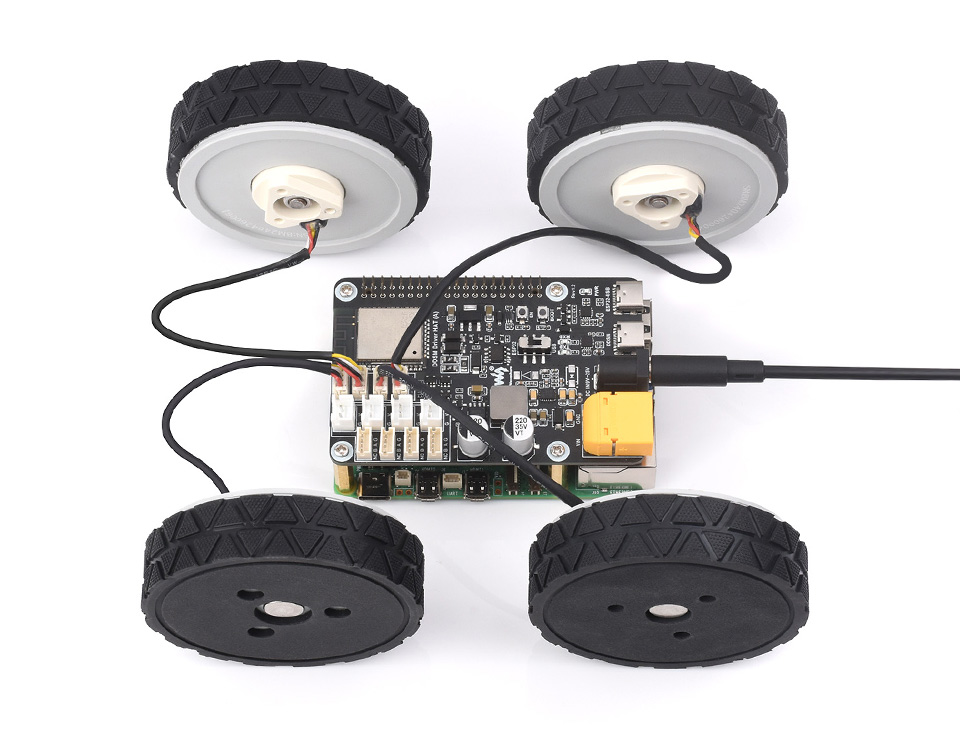

直驱伺服轮毂电机驱动板接入Raspberry Pi 5主板，并展示驱动4个DDSM210轮毂电机

ESP32 主控，资料丰富
方便二次开发

内置 WIFI 和蓝牙，同时支持 ESP-NOW，可以远程遥控和调试轮毂电机

ESP32主控渲染图

资源简介

直驱伺服轮毂电机驱动板资源简介
  1. ESP32 主控

  2. RS485 轮毂电机控制电路

  3. 串口控制切换开关

  4. 复位按键

  5. BOOT 手动下载模式按键

  6. Raspberry Pi 40PIN 接口

  7. ESP32 主控 Type-C 接口

  1. 轮毂电机 Type-C 接口

  2. 5.5x2.5 供电接口

  3. XT60 供电接口

  4. RS485 轮毂电机接口

  5. 轮毂电机供电接口

  6. 串口轮毂电机接口 (TTL 电平)

产品尺寸

直驱伺服轮毂电机驱动板产品尺寸

产品资料

资料路径：www.waveshare.net/wiki/DDSM_Driver_HAT_(A)_

配置清单

  1. DDSM Driver HAT (A) × 1
  2. 2×20 直排座 × 1
  3. USB 线 Type-A 公口转 Type-C 公口 × 1
  4. 螺丝包 × 1
