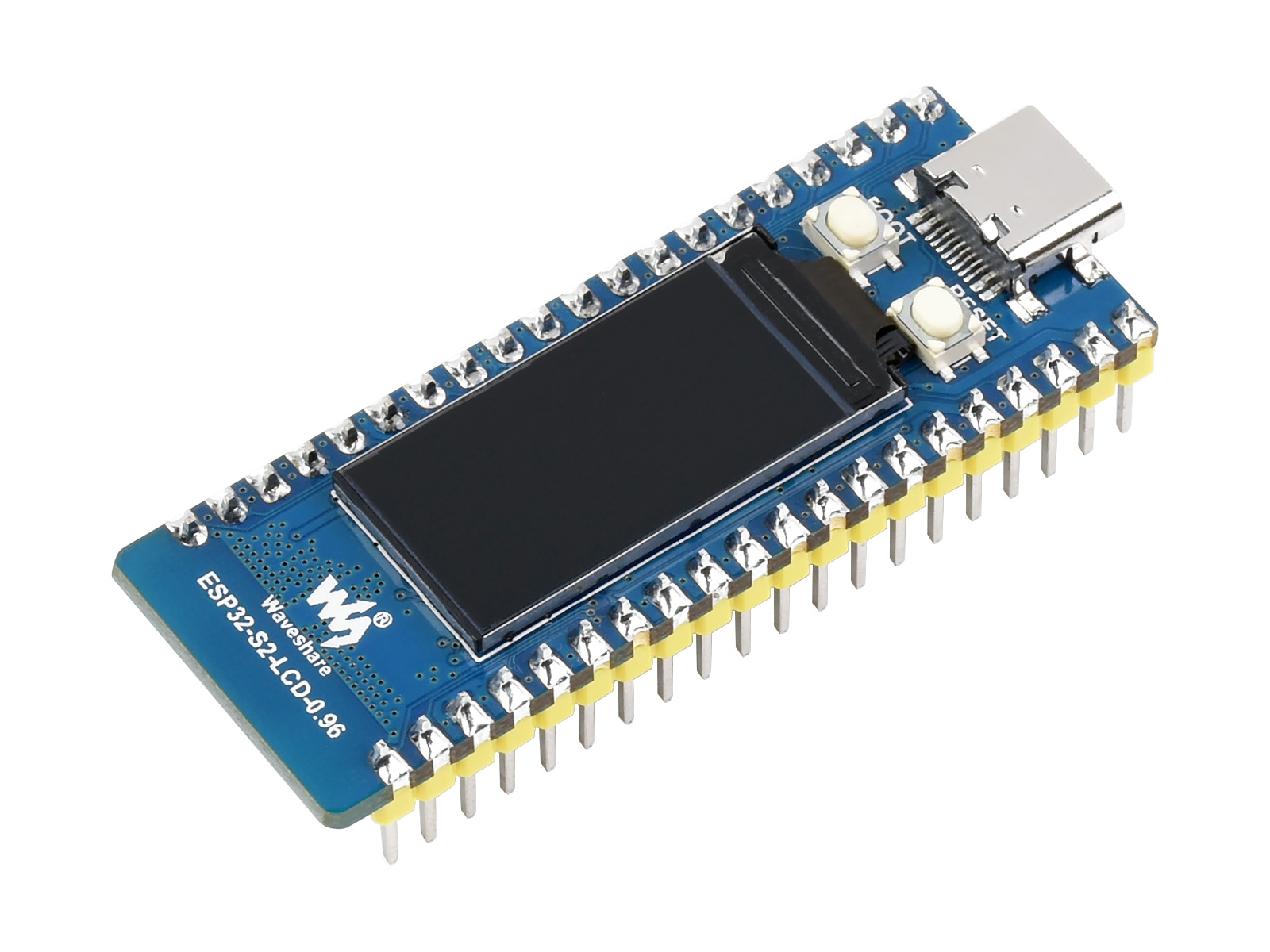

ESP32-S2微控制器LCD版2.4 GHz Wi-Fi开发板240MHz处理器（加焊黄色排针）

支持 Raspberry Pi Pico 扩展板生态，支持 C/C++，MicroPython，CircuitPython
价格
原价
型号
ESP32-S2-LCD-0.96-M
SKU
21179
品牌
Waveshare
版本选择
ESP32-S2 普通版 ESP32-S2 普通版 加焊黄色排针 ESP32-S2 LCD 版 ESP32-S2 LCD 版 加焊黄色排针
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

ESP32-C6-N8 ESP32-C6-N8 带排针 ESP32-C6-Pico ESP32-C6-Pico 带排针 ESP32-H2-N4 ESP32-H2-N4 带排针 ESP32-S3-N8R8 ESP32-S3-N8R8 带排针 ESP32-S3-N16R8 ESP32-S3-N16R8 带排针 ESP32-S3-Pico ESP32-S3-Pico 带排针 ESP32-S2-Pico ESP32-S2-Pico 带排针 ESP32-S2-LCD ESP32-S2-LCD 带排针 ESP32 One ESP32 One 带摄像头
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

ESP32-S2 微控制器
Wi-Fi 开发板

支持 C/C++ SDK、MicroPython、CircuitPython 开发

240 MHz Xtensa 单核 32 位 LX7 微处理器

微雪 ESP32-S2 微控制器 Wi-Fi 开发板

版本选择

微雪 ESP32-S2 微控制器 Wi-Fi 开发板多版本 ESP32-S2

产品特性

体积小巧，外设接口丰富，集成低功耗 Wi-Fi 系统级芯片(SoC)和大容量存储器，支持 Raspberry Pi Pico 扩展板生态的开发板。具有硬件加密加速器、RNG、HMAC 和数字签名 (Digital Signature) 模块，满足物联网的安全要求。多种低功耗工作状态满足在物联网 (IoT)、移动设备、可穿戴电子设备、智能家居等应用场景的功耗需求。

ESP32-S2 普通版特性：

  • 支持Raspberry Pi Pico 扩展板生态，满足创意十足物联网应用开发
  • Xtensa 单核 32 位 LX7 微处理器 ESP32-S2FH4，支持高达 240 MHz 的时钟频率
  • 集成 320KB SRAM、128KB ROM，8MB PSRAM、4MB Flash 存储器
  • 支持 IEEE802.11 b/g/n，板载 2.4 GHz WiFi 陶瓷天线，最高 150Mbps 数据传输率
  • 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
  • 片上集成全速 USB OTG，SPI，I2C，UART，ADC，D/A，PWM，DVP 8/16 Camera 接口，LCD 接口(8 位串口 RGB/8080/6800)，TWAI 控制器(兼容 ISO11898-1)，电容式传感 GPIO，温度传感器和 RMT (TX/RX)
  • 板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A
  • 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的最佳平衡，满足各种应用场景的功耗需求
  • 邮票孔设计，可直接焊接集成到用户自主设计的底板上

ESP32-S2 LCD 版特性：

  • ESP32-S2 普通版所有特性
  • 板载 0.96 英寸 160×80 像素的 65K 彩色 IPS LCD 显示屏
  • 板载单节 3.7V 锂电池充放电接口，适用移动类型物联网产品设计

支持 C/C++，MicroPython，CircuitPython

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

C/C++(Arrduino, ESP-IDF), MicroPython, CircuitPython

240 MHz 高频处理器

Xtensa 单核 32 位 LX7 微处理器，支持高达 240 MHz 的时钟频率

Xtensa 单核 32 位 LX7 微处理器

26 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

ESP32-S2 普通版引脚介绍

微雪 ESP32-S2 微控制器 Wi-Fi 开发板引脚介绍

ESP32-S2 LCD 版引脚介绍

微雪 ESP32-S2 微控制器 Wi-Fi 开发板引脚介绍

资源简介

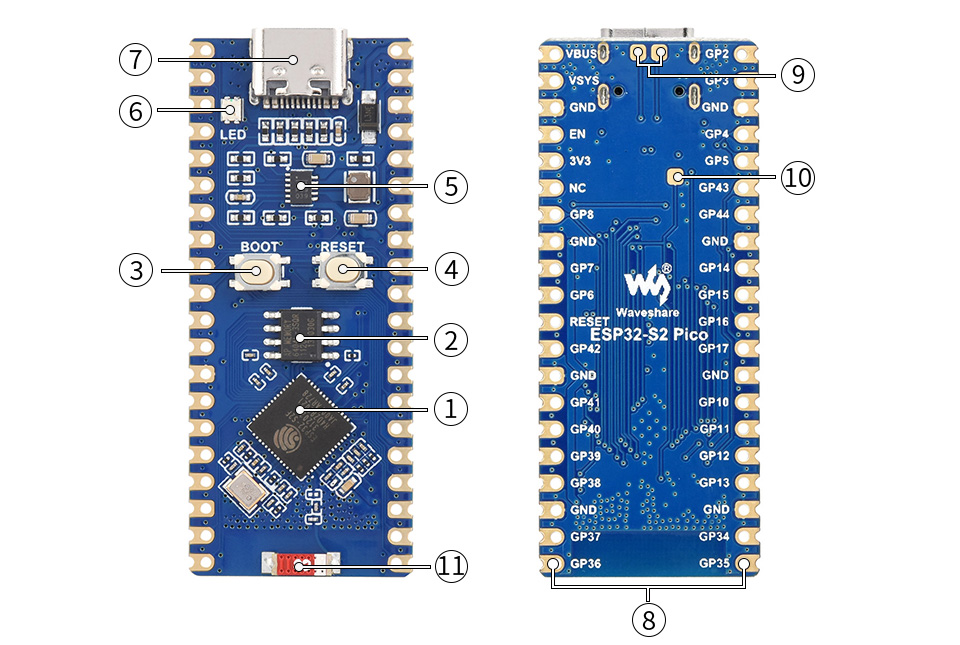

ESP32-S2 普通版资源简介

微雪 ESP32-S2 微控制器 Wi-Fi 开发板资源简介
  1. ESP32-S2FH4

    Xtensa 单核 32 位 LX7 处理器

  2. APS6404L-3SQR-SN

    8MB PSRAM

  3. BOOT 按键

    先按 BOOT 再按 RESET 按键进入下载模式

  4. RESET 按键

    按下复位

  5. MP28164

    高效率 DC-DC 降压-升压芯片

  1. WS2812B

    RGB LED 用户指示灯(非电源指示灯)

  2. USB Type-C 接口

    用于更新例程和串口打印等

  3. 引脚接口

    兼容 Raspberry Pi Pico 标准接口

  4. USB 测试点

    可引出 USB 接口

  5. BOOT 测试点与 BOOT 按键相连

  6. Wi-Fi 陶瓷天线

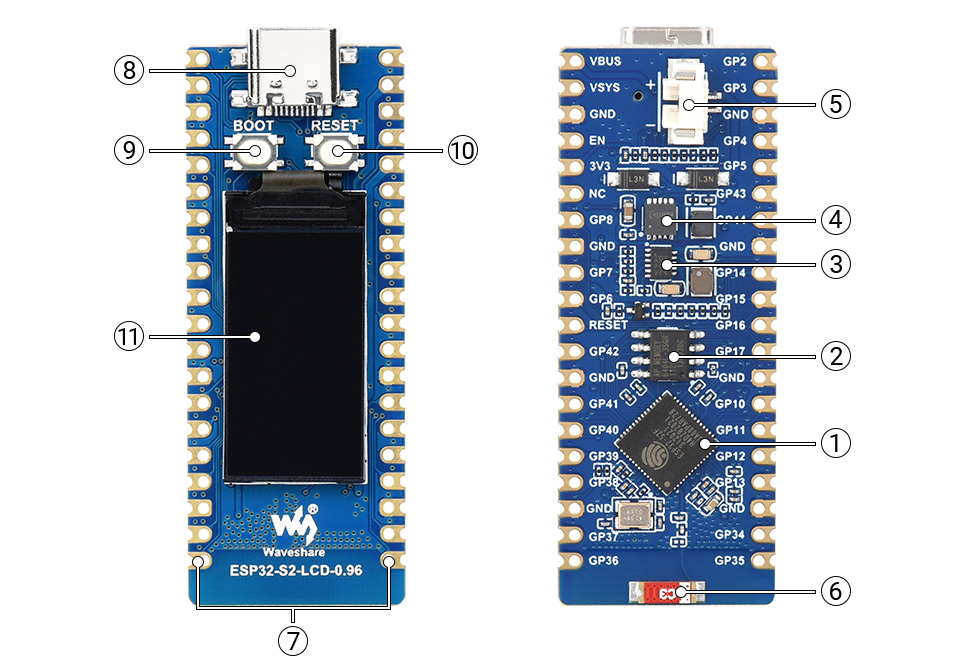

ESP32-S2 LCD 版资源简介

微雪 ESP32-S2 微控制器 Wi-Fi 开发板资源简介
  1. ESP32-S2FH4

    Xtensa 单核 32 位 LX7 处理器

  2. APS6404L-3SQR-SN

    8MB PSRAM

  3. MP28164

    高效率 DC-DC 降压-升压芯片

  4. ETA6096

    高效锂电池充电芯片

  5. 电池接口

    MX1.25 连接器，可用于接入 3.7V 锂电池，支持充放电

  1. Wi-Fi 陶瓷天线

  2. 引脚接口

    兼容 Raspberry Pi Pico 标准接口

  3. USB Type-C 接口

    用于更新例程和串口打印等

  4. BOOT 按键

    先按 BOOT 再按 RESET 按键进入下载模式

  5. RESET 按键

    按下复位

  6. 0.96 寸 IPS LCD 显示屏

    分辨率 160 × 80，65K 彩色

支持多种 Pico 外围模块

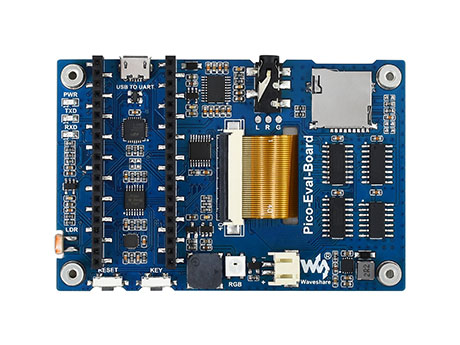

微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配评估板

评估板

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配LCD 显示屏

LCD 显示屏

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配OLED 显示屏

OLED 显示屏

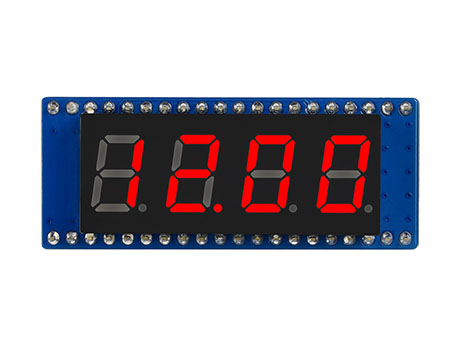

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配LED 显示屏

LED 显示屏

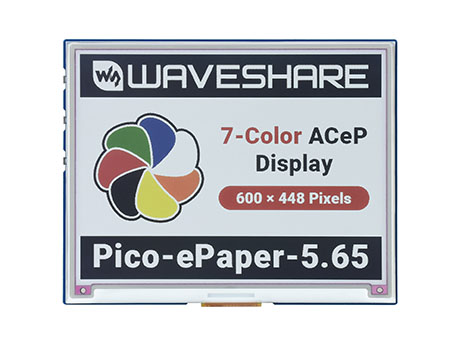

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配墨水屏

墨水屏

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配通信模块

通信模块

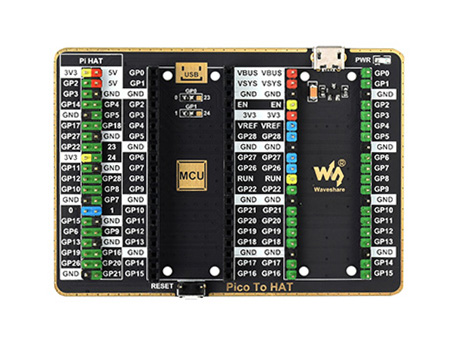

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配接口扩展板

接口扩展板

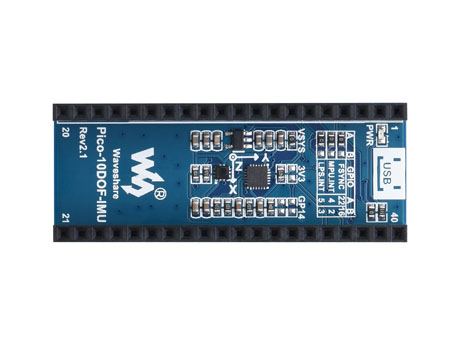

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配传感器模块

传感器模块

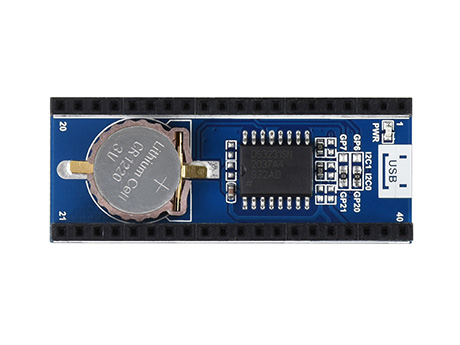

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配RTC 扩展板

RTC 扩展板

 微雪 ESP32-S2 微控制器 Wi-Fi 开发板适配UPS 扩展板

UPS 扩展板

更多可适配模块，请查看此 链接

产品尺寸

微雪 ESP32-S2 微控制器 Wi-Fi 开发板产品尺寸


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S2-Pico

配置清单

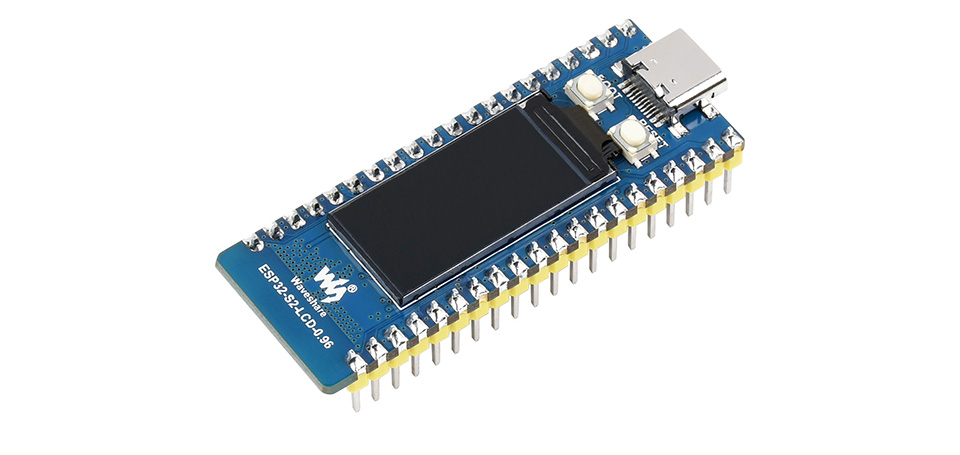

ESP32-S2-LCD-0.96-M × 1
