ESP32-S3工控板 工业级6路WiFi网络继电器模块 支持WiFi/蓝牙/RS485/Pico等外设接口 带多种隔离保护电路 工业级导轨式外壳

内置电源隔离、光耦隔离等保护电路，安全稳定更可靠，支持RS485、蓝牙或WiFi联网远程控制，适用于AIoT领域
价格
原价
型号
ESP32-S3-Relay-6CH
SKU
26756
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

6路继电器(Pico) 6路继电器
(ESP32-S3) 8 路继电器 8 路继电器 (宽电压) 8 路带开关输入继电器 (宽电压) 8 路继电器 (PoE) 8 路继电器(PoE) 带开关输入 30 路继电器(PoE) Pico 8 路继电器 16 路继电器 32 路继电器
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

ESP32-S3 工控板
工业级 6 路 WiFi 网络继电器

基于 ESP32-S3 主控，支持 WiFi、蓝牙、RS485、Pico 等外设接口

内置电源隔离、光耦隔离等保护电路，安全稳定更可靠

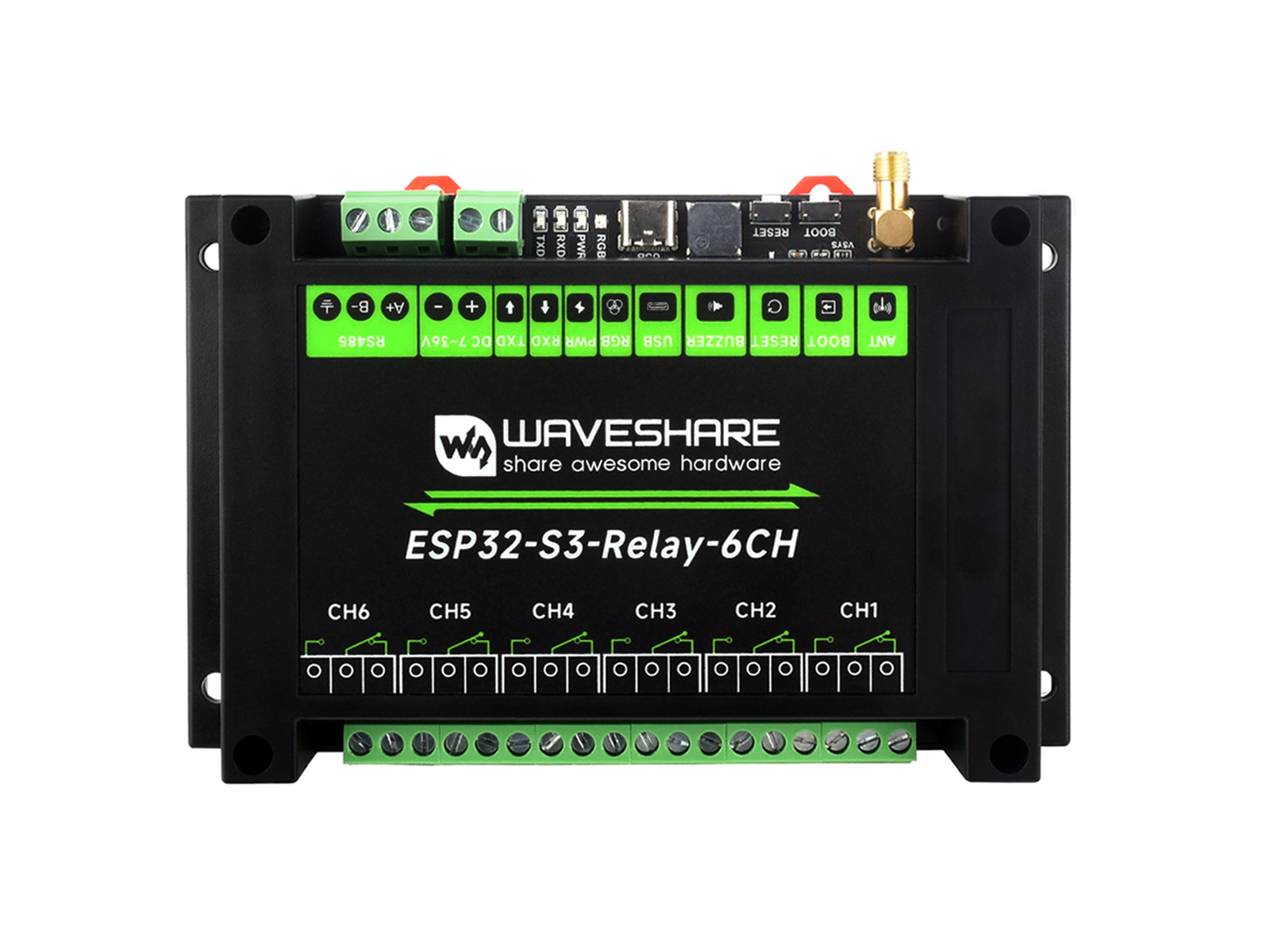

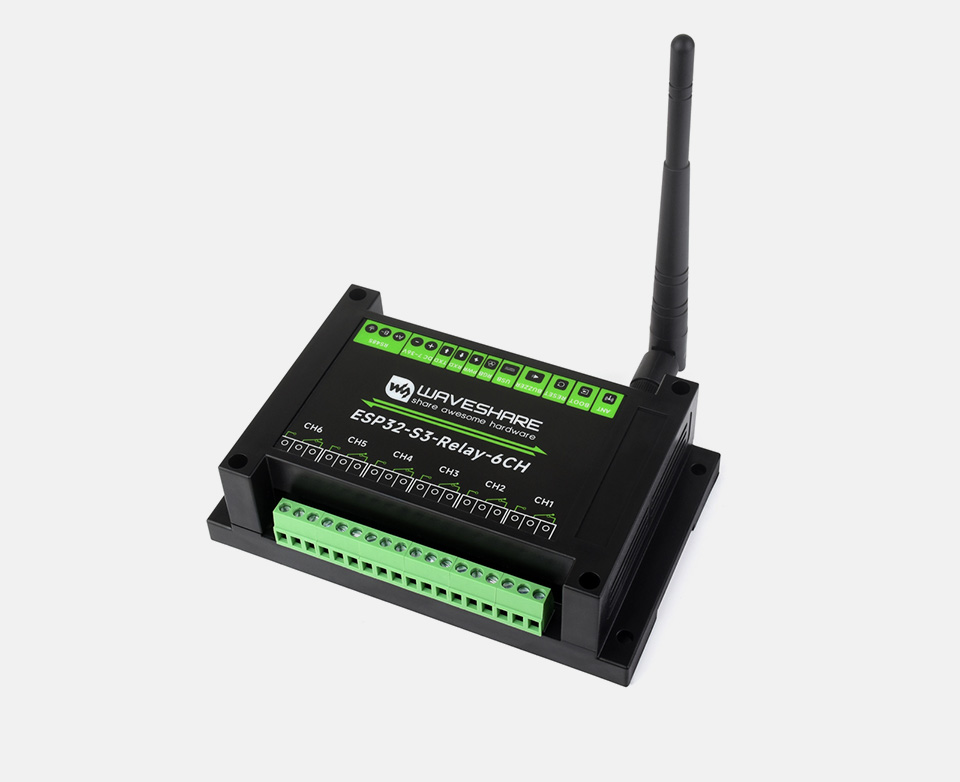

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器主图

产品特性

  • 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 2.4GHz WiFi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
  • 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
  • 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
  • 板载 Pico 兼容接口，可适配部分树莓派 Pico 扩展板，方便扩展 RTC / CAN / RS232 / LoRa / 传感器等功能
  • 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
  • 板载有接线端子供电接口，支持 7~36V 宽电压范围供电，方便工业供电使用
  • 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
  • 板载数字隔离，避免外部信号干扰控制芯片
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载蜂鸣器，RGB 彩灯，以及电源和 RS485 收发指示灯，方便感知设备的运行工作状态
  • 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

产品参数

微控制器 ESP32-S3 (默认 ESP32-S3-WROOM-1U-N8 模组，可定制)
无线通信 2.4GHz WiFi (802.11 b/g/n)、Bluetooth 5，BLE
USB 接口 接口形式 USB Type-C
供电电压 5V
功能 设备供电、USB 通信、固件下载等
隔离型 RS485 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 TVS 管保护，浪涌和静电保护
匹配电阻 默认 NC，预留 120R 匹配电阻，可跳线帽使能
扩展接口 内置 40PIN 排针接口，可兼容树莓派 Pico 接口，方便扩展 RTC / CAN / RS232 / LoRa / 传感器等功能
继电器 允许接入负载 ≤10A 250V AC 或 ≤10A 30V DC
继电器路数 6 路
触点类型 一常开、一常闭
隔离类型 光耦隔离
指示灯 RGB 彩色酷炫灯珠，可自定义显示颜色
PWR 电源指示灯，接入 USB，检测到电压则亮红灯
TXD 发送指示灯，有数据从 RS485 接口发出时亮绿灯
RXD 接收指示灯，有数据从 RS485 接口发回时亮蓝灯
端子供电 供电范围 7~36V
产品外观 外壳 导轨式 ABS 保护外壳
尺寸 145 × 90 × 30mm

基于 ESP32-S3
专为 AIoT 市场打造

搭载 Xtensa 32 位 LX7 双核处理器
主频高达 240MHz 强大的 AI 运算能力和安全加密机制
集成 2.4GHz WiFi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器基于树莓派 Pico 接口设计

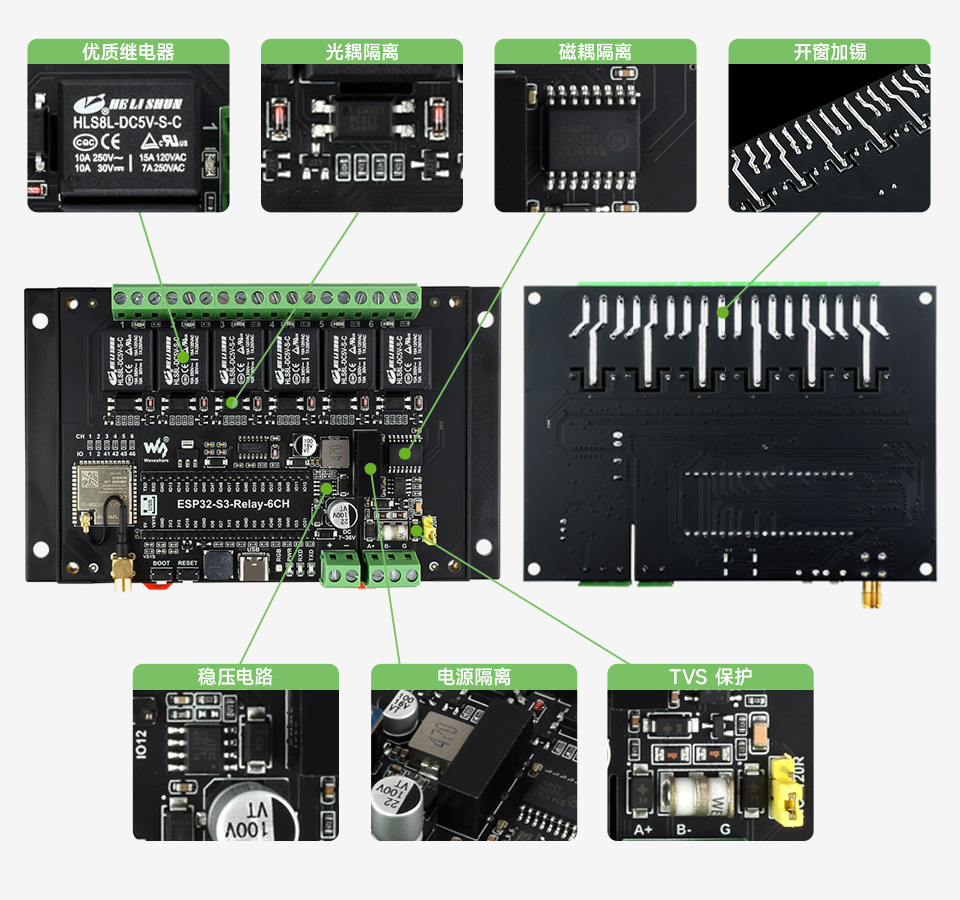

板载带多种隔离保护电路

多重保护，使用安全更可靠

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器基于树莓派 Pico 接口设计

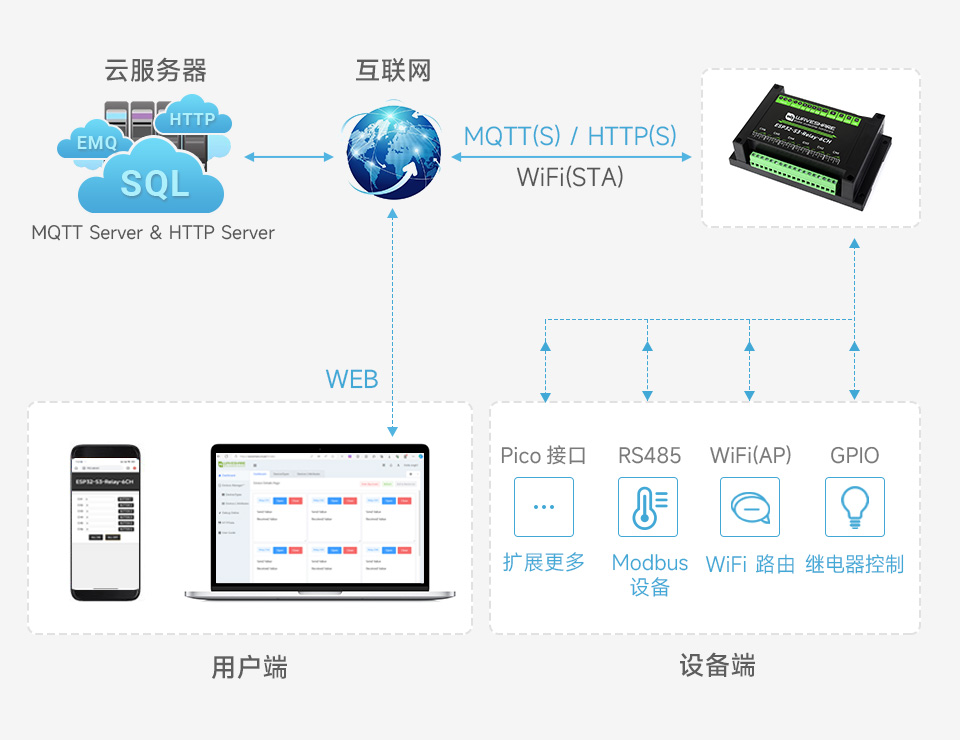

板载 6 路继电器，支持 RS485、
蓝牙或 WiFi 联网远程控制

设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器基于树莓派 Pico 接口设计

板载 Pico 兼容接口和
RS485 接口，方便扩展

板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus工业扩展模块或传感器，还板载 Pico 兼容接口，可适配部分树莓派 Pico 扩展板，方便扩展 RTC / CAN / RS232 / LoRa / 传感器等功能

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器基于树莓派 Pico 接口设计

支持 Arduino，MicroPython，
方便二次开发

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器基于树莓派 Pico 接口设计

示例演示

示例代码提供多种组合方式结合 Waveshare.cloud 物联网连接演示使用轻量级 MQTT 协议实现数据可视化服务

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器基于树莓派 Pico 接口设计

资源简介

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器资源简介
  1. ESP32-S3

    主频高达 240MHz，搭载 2.4GHz WiFi 和低功耗蓝牙

  2. 优质继电器

    单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC

  3. 光耦隔离

    避免继电器外接高压电路干扰控制芯片

  4. 数字隔离

    避免外部信号干扰控制芯片

  5. 电源隔离

    提供稳定隔离电压，隔离端无须额外供电

  6. 板载 TVS (瞬态电压抑制管)

    可有效抑制电路中的浪涌电压和瞬态尖峰电压

  7. 陶瓷气体放电管

  8. 继电器接线端子

    方便用户连接设备

  9. 兼容 Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 扩展板

  10. RS485 通信接口

    支持连接外部 RS485 设备

  1. 电源接线端子

    支持 DC 7~36V 宽电压范围供电

  2. 工作指示灯

    PWR：电源指示灯
    RXD：RS485 接收指示灯
    TXD：RS485 发送指示灯

  3. WS2812 RGB 彩灯

    可通过 GPIO38 引脚控制

  4. USB Type-C 接口

    可用于设备供电，固件下载和 USB 通信

  5. 无源蜂鸣器

    可通过 GPIO21 引脚控制声音频率

  6. 设备复位按键

  7. 设备 BOOT 按键

  8. 外部天线连接座

    SMA 母孔天线座，用于 WiFi 和蓝牙无线通信

  9. RS485 匹配电阻

    预留 120R 匹配电阻，可跳线帽使能

  10. 继电器默认控制引脚设置焊点

外壳设计

导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器基于树莓派 Pico 接口设计

产品尺寸

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器产品尺寸

支持批量定制

批量需求，支持定制软硬件
包括硬件接口、LOGO、贴标、外壳和网页等

工业隔离 RS485 双串口服务器支持批量定制

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-Relay-6CH

配置清单

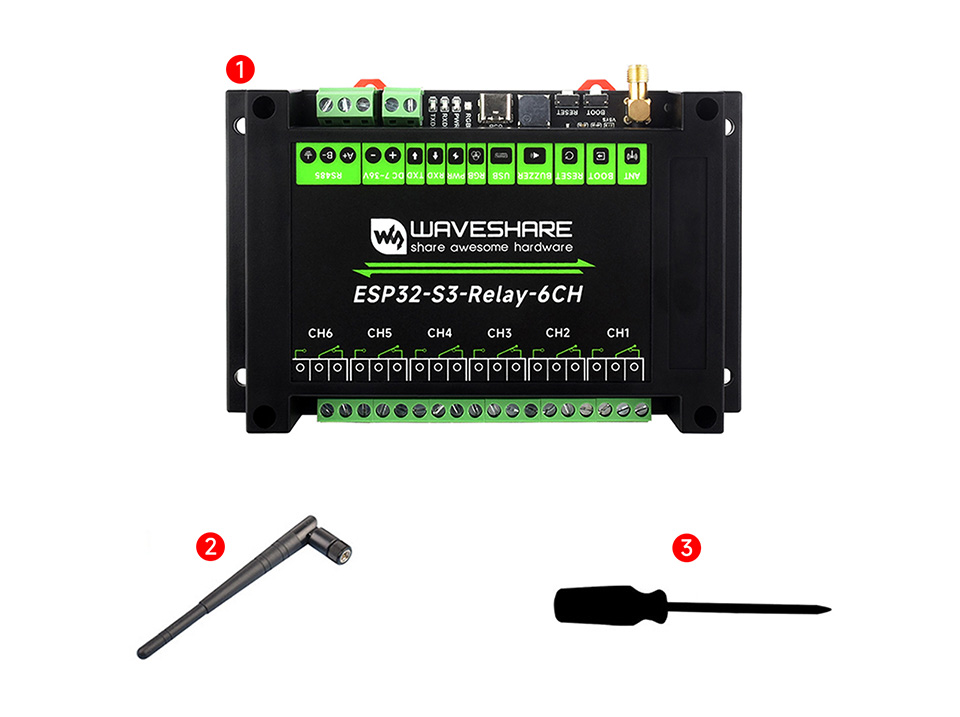

ESP32-S3 工控板 工业级 6 路 WiFi 网络继电器配置清单
