RS485 & CAN 扩展板
工业级 6 路继电器模块

适用于 Raspberry Pi Zero WH 主控板

内置电源隔离、光耦隔离保护电路

工业级 8 路继电器 Pico 模块主图

产品特性

  • 采用 SP3485，通过 UART 控制，支持自动切换收发状态，实现 RS485 半双工通讯
  • 采用 MCP2515 + SN65HVD230 组合，通过 SPI 控制，实现 CAN 半双工通讯
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载光耦隔离，避免继电器外接高压电路干扰主控芯片
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
  • 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
  • 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
  • 提供完善的配套资料手册 (提供 wiringPi 与 python 例程)

产品参数

工作电压 7V~36V (对应工业级的输入电压) 继电器路数 6 路
通信协议 RS485、CAN 触点类型 一常开、一常闭

适用于树莓派 Zero 系列

基于树莓派 Zero 设计，适用于 Zero 主控板 (焊接排针)

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Zero WH ，如有需要，请另行购买

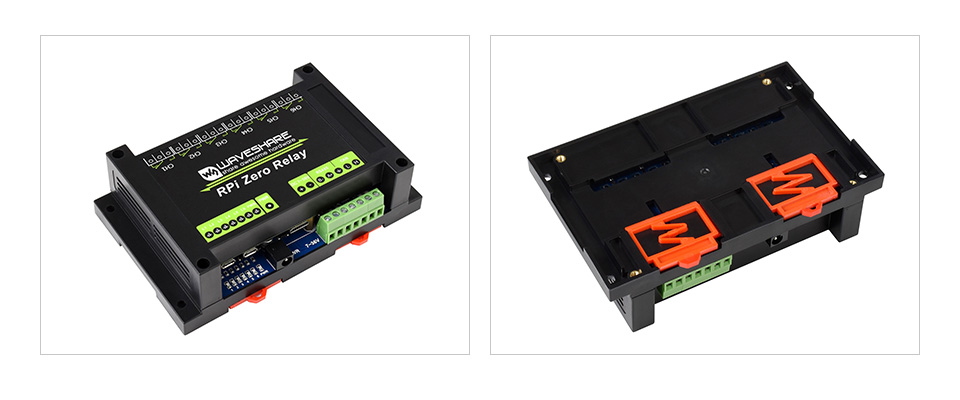

外壳设计

导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

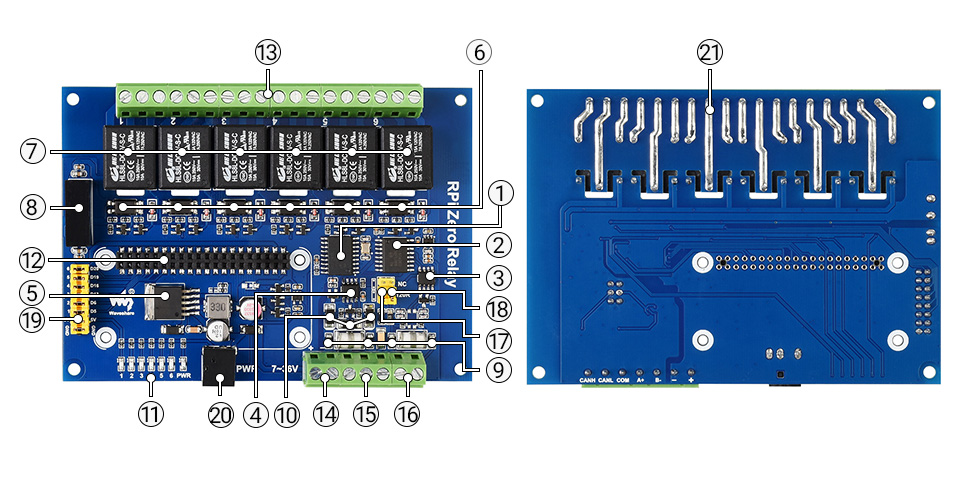

资源简介

工业级 8 路继电器 Pico 模块资源简介

芯片简介

  1. MCP2515

    CAN 控制器

  2. SI8642ED-B-IS

    数字隔离器

  3. SN65HVD230

    CAN 收发器

  4. SP3485EN

    RS485 收发器

  5. LM2596 稳压芯片

    提供稳定的 5V 电压

功能器件简介

  1. 光耦隔离

    避免继电器外接高压电路干扰控制芯片

  2. 6 路优质继电器

    单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC

  3. 电源隔离

    提供稳定的隔离电压，隔离端无须额外供电

  1. 自恢复保险丝

  2. 瞬态电压抑制管

  3. 继电器和电源 LED 指示灯

外围接口简介

  1. 40PIN GPIO 接口

    适用于树莓派 Zero 系列主板 (焊接排针)

  2. 继电器接线端子

    方便用户连接设备

  3. 电源接线端子

  4. RS485 通信接口

  5. CAN 通信接口

  6. RS485 120Ω 终端电阻切换

  7. CAN 120Ω 终端电阻切换

  8. 继电器控制端接口

  9. 外部电源接口

  10. 开窗加锡

    支持接入大电流设备

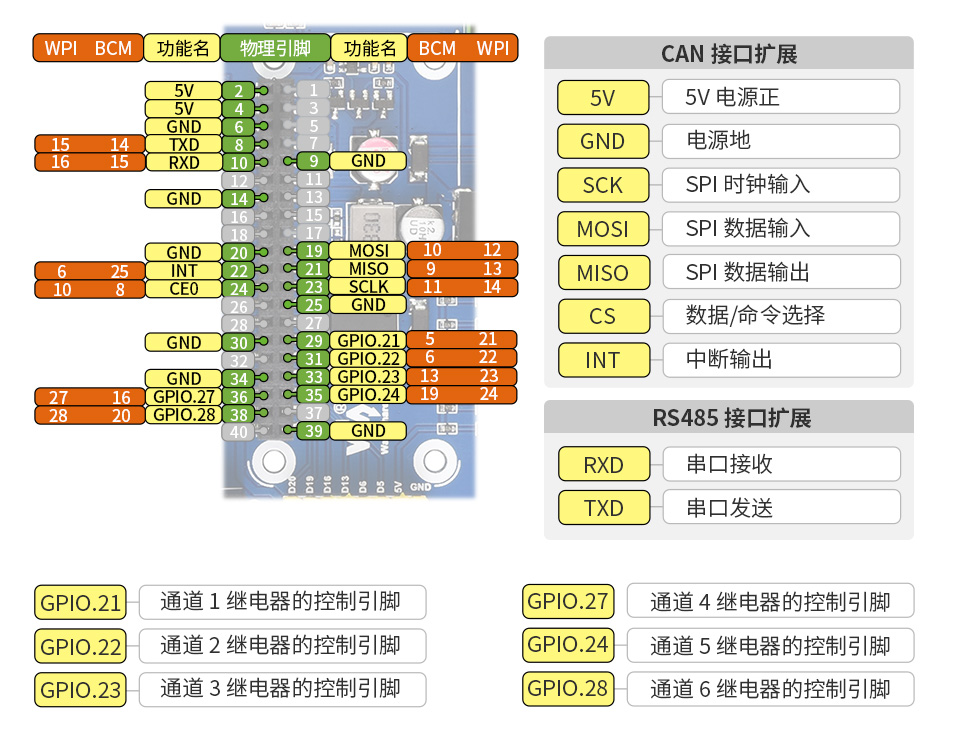

接口定义

工业级 8 路继电器 Pico 模块接口定义

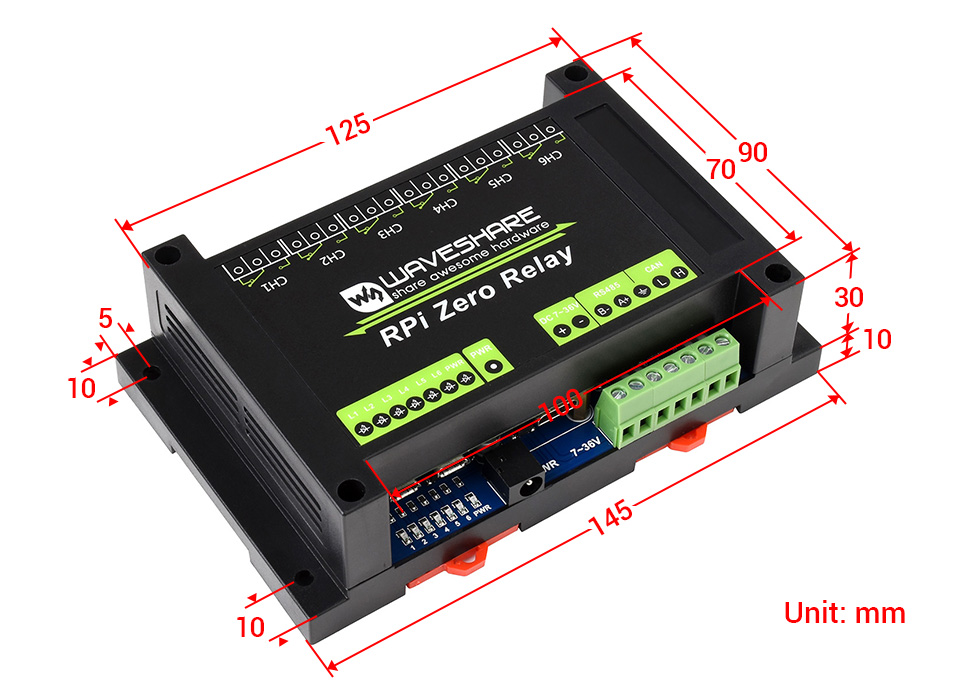

产品尺寸

工业级 8 路继电器 Pico 模块产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RPi_Zero_Relay

配置清单

工业级 8 路继电器 Pico 模块配置清单
  1. ABS 保护外壳 (上下盒) × 1
  2. RPi Zero Relay × 1
  3. 螺丝刀 × 1
  4. 12V 1A 电源 × 1
  5. 螺丝包 × 1
