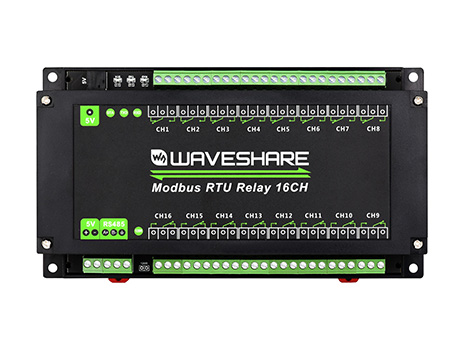

Modbus RTU 16路继电器模块 RS485接口 带多种隔离保护电路 工业级 导轨式外壳

操作简单,具有通信速度快、稳定、可靠、安全等特点,可适用于各种通信要求较高的工控设备或应用
价格
原价
型号
Modbus RTU Relay 16CH
SKU
24921
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

16 路 RS485 继电器模块

Modbus RTU 协议,带多种隔离保护电路,安全稳定更可靠

16 路 RS485 继电器模块

产品特性

本产品是一款工业 RS485 接口控制的 16 路继电器模块,采用 Modbus RTU 协议,内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路,ABS 导轨式外壳设计。本产品操作简单,具有通信速度快、稳定、可靠、安全等特点,可适用于各种通信要求较高的工控设备或应用。

  • 支持设置设备地址 (1~255),以便通过 RS485 总线级联多个设备
  • 具有闪开、闪断功能,可以在指令里边带参数,操作继电器开一段时间自动关闭
  • 板载一体式电源隔离,可提供稳定的隔离电压,隔离端无须额外供电
  • 板载一体式磁耦隔离,可进行信号隔离,可靠性高、抗干扰强、功耗低
  • 板载自恢复保险丝和 TVS (瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,防过流过压,防雷防静电
  • 板载光耦隔离,避免继电器高压电路干扰
  • 采用专用继电器驱动芯片,内置续流二极管保护,驱动能力更强更稳定
  • 板载防反接电路,避免正负极接反烧坏电路
  • 采用优质继电器,允许接入负载:≤10A 250V AC 或 ≤10A 30V DC
  • 导轨式 ABS 保护外壳,方便安装使用,带外壳更安全
  • 外置 3 个 LED 指示灯,方便查看 MCU 状态和信号收发状态

产品参数

工作电压 5V
通信接口 RS485
通信波特率 4800,9600,19200,38400,57600,115200,128000,256000
默认通信格式 9600,N,8,1
继电器路数 16 路
触点类型 一常开、一常闭
触点负载 ≤10A 250V AC 或 ≤10A 30V DC
Modbus 协议 标准 Modbus RTU 协议
RS485 地址设置 1~255
指示灯 STA:MCU 指示灯,MCU 正常工作时闪烁
TXD:发送指示灯,发送数据时灯亮
RXD:接收指示灯,接收数据时灯亮

板载多种隔离保护电路

多重保护,使用安全更可靠

16 路 RS485 继电器模块板载多种隔离保护电路

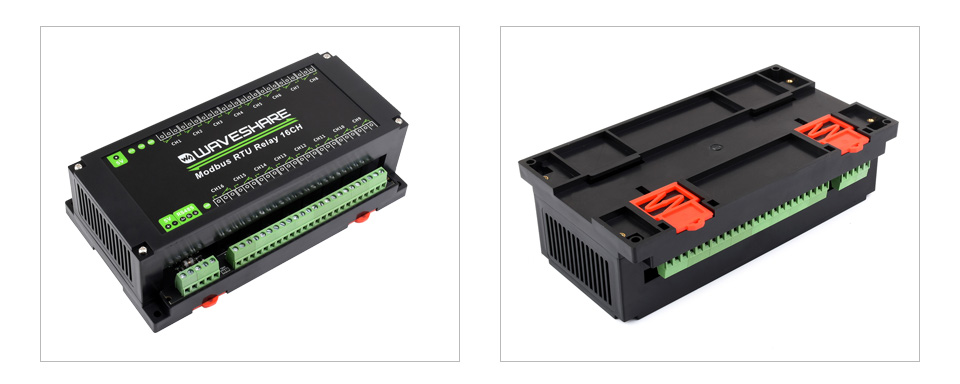

导轨式外壳设计

导轨式 ABS 保护外壳,方便安装使用,带外壳更安全

16 路 RS485 继电器模块导轨式外壳设计

RS485 通信

支持设置设备地址 (1~255),通过 RS485 总线可级联多个设备
当级联设备较多、通信距离较远,须根据实际应用环境增加 RS485 中继器

16 路 RS485 继电器模块RS485 通信

图片仅供展示,本产品不含 USB 转 RS485

继电器连线

设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备,也可以控制 30V 以下直流设备

16 路 RS485 继电器模块继电器连线

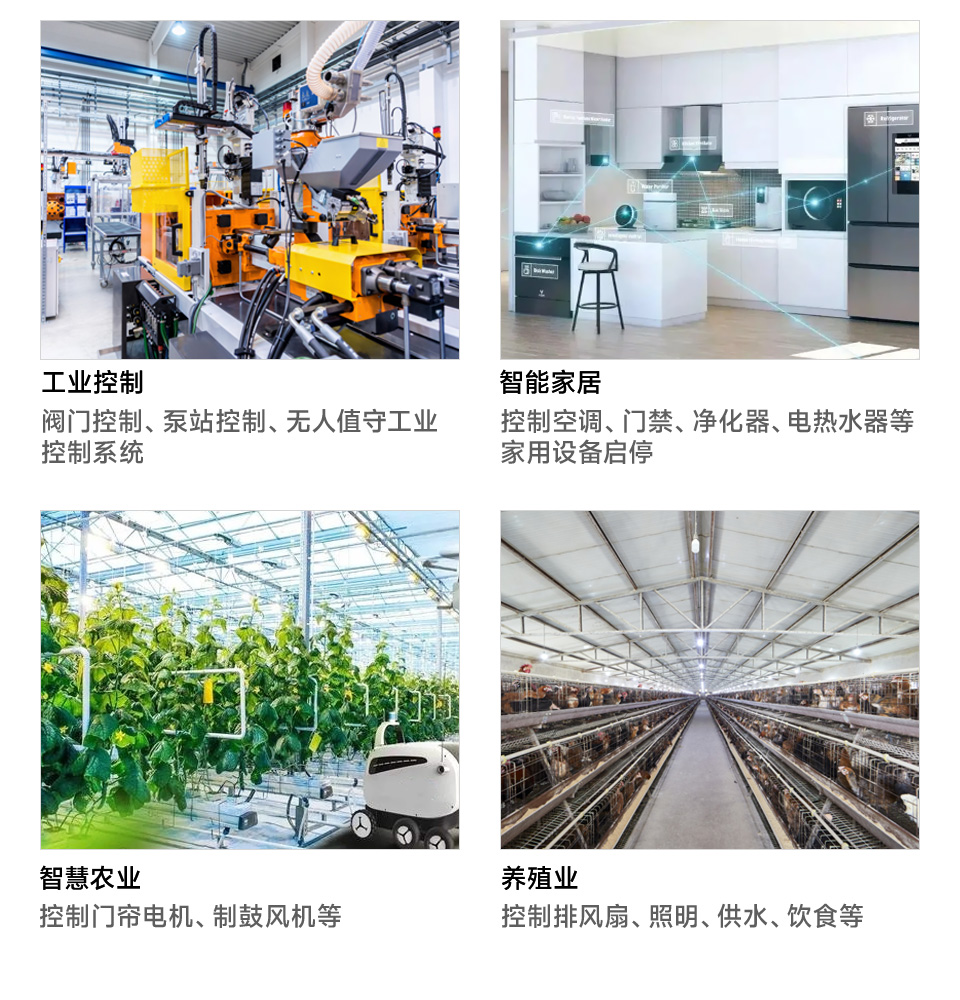

应用场景

16 路 RS485 继电器模块应用场景

产品展示

16 路 RS485 继电器模块产品展示

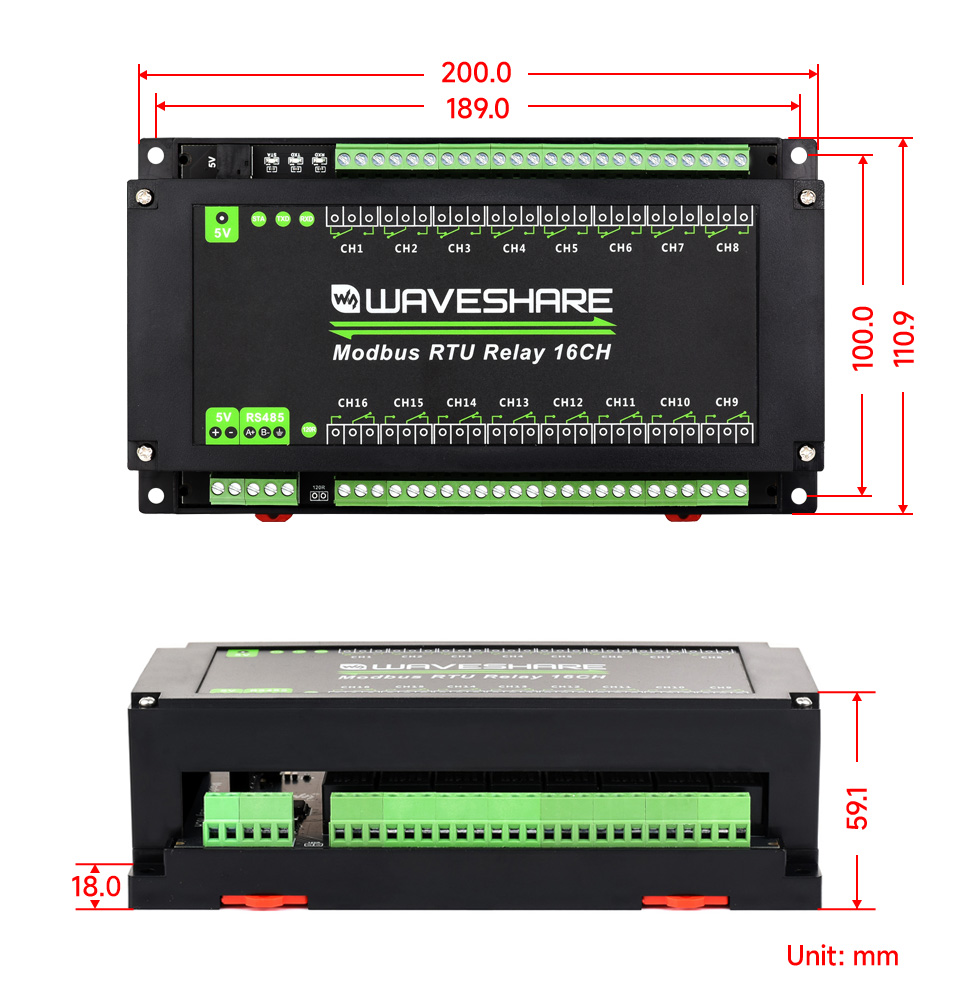

产品尺寸

16 路 RS485 继电器模块产品尺寸

产品选型

产品型号 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
产品图片 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
通信参数
通信接口 以太网口 (支持 PoE) RS485 接口
通信
波特率
- 4800,9600,19200,38400,57600,115200,128000,256000 (可设置)
默认通信
格式
- 9600,N,8,1
通信协议 TCP/UDP/MQTT RS485 协议
Modbus
协议
Modbus RTU 协议 或 Modbus TCP 协议 Modbus RTU 协议
设备地址 不可设置,通过 IP 地址识别设备 1~255 (可设置,支持级联多个)
IO 控制接口
输出控制 (DO) 8 路继电器 30 路继电器 8 路继电器 16 路继电器 32 路继电器
继电器
类型
一常开、一常闭
继电器接
入负载
≤10A 250V AC 或 ≤10A 30V DC
输入控制 (DI) - 8 路输入 - - - 8 路输入 - -
数字输入范围 - 5~36V,无源输入/有源输入 (NPN 型或 PNP 型),内置双向光耦 - - - 5~36V,无源输入/有源输入 (NPN 型或 PNP 型),内置双向光耦 - -
其他参数
供电方式 PoE 网口,DC 5.5*2.1 电源接口 或 接线端子 DC 5.5*2.1 电源接口 或 接线端子
供电范围 7~36V 宽电压 5V 7~36V 宽电压 5V 7~36V 宽电压
外形尺寸mm 145×90×40 175×90×40 300×110×60 145×90×40 175×90×40 200×110×60 300×110×60
安装方式 标准 DIN 35mm 导轨安装 或 螺丝孔挂壁安装

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 使用资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Modbus RTU Relay 16CH × 1
  2. 电源 美规 5V 2A (配欧规转接头) × 1

建议用户同时购买 USB TO RS232/485/TTLUSB TO RS485,方便测试
