工业级 8 路继电器 Pico 模块

内置电源隔离、光耦隔离保护电路

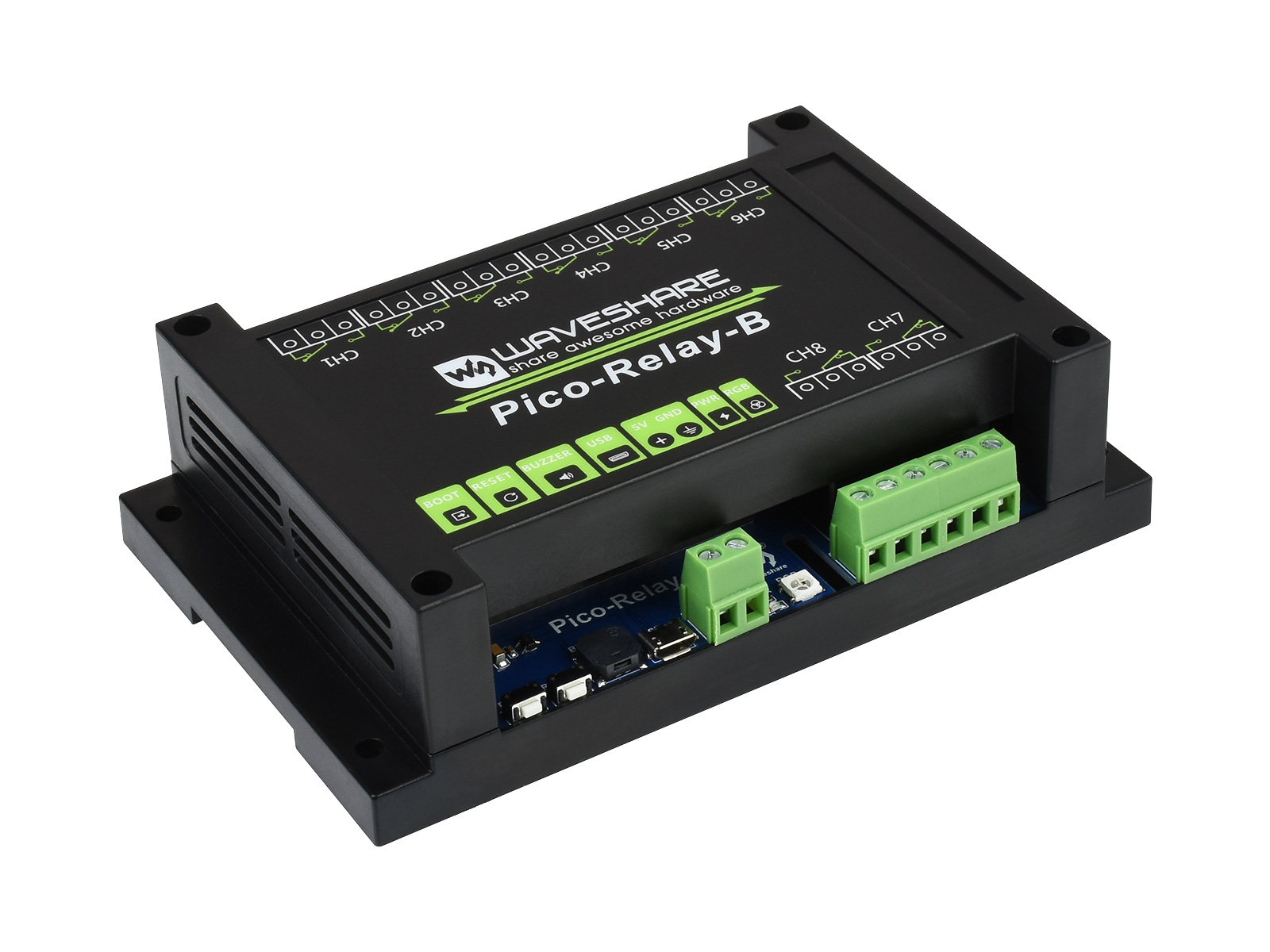

工业级 8 路继电器 Pico 模块主图

产品特性

  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
  • 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
  • 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
  • 通过弹簧顶针引出 USB 接口和 BOOT 引脚，无需反复拆装外壳，方便用户调试
  • 外置 1 个 PWR 指示灯，RGB 指示灯和无源蜂鸣器
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 5V 继电器路数 8 路
通信协议 USB 触点类型 一常开、一常闭
通信接口 Micro USB

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母，可直接连接到 Pico 主板

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico，如有需要，请另行购买

外壳设计

导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

资源简介

工业级 8 路继电器 Pico 模块资源简介
  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  2. 继电器接线端子

    方便用户连接设备

  3. 电源接线端子

    多个继电器并联工作

  4. 弹簧顶针

  5. USB 通信接口

    由弹簧顶针引出

  6. 外接 BOOT 按键

    由弹簧顶针引出

  7. 复位按键

    Pico 复位按键

  8. 无源蜂鸣器

    声音频率可控

  1. 电源指示灯

  2. WS2812

    炫酷 RGB LED

  3. 8 路优质继电器

    单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC

  4. 继电器工作指示灯

  5. 光耦隔离

    避免继电器外接高压电路干扰控制芯片

  6. 电源隔离

    提供稳定的隔离电压，隔离端无须额外供电

  7. 开窗加锡

    支持接入大电流设备

接口定义

工业级 8 路继电器 Pico 模块接口定义

产品尺寸

工业级 8 路继电器 Pico 模块产品尺寸

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Pico-Relay-B

配置清单

工业级 8 路继电器 Pico 模块配置清单
  1. ABS 保护外壳 (上下盒) × 1
  2. Pico-Relay-B × 1
  3. 螺丝刀 × 1
  4. 螺丝包 × 1
