8路以太网带开关输入继电器模块 Modbus RTU/TCP协议 PoE以太网通信 带多种隔离保护电路 工业级导轨式外壳

开关量输入，操作简单，通信速度快、稳定、可靠、安全
价格
原价
型号
Modbus POE ETH Relay (B)
SKU
27876
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

6 路继电器 8 路继电器 8 路继电器 (宽电压) 8 路带开关输入继电器 (宽电压) 8 路继电器 (PoE) 8 路继电器(PoE) 带开关输入 30 路继电器(PoE) Pico 8 路继电器 16 路继电器 32 路继电器
  • 关联商品

8路以太网带开关输入继电器模块 Modbus RTU/TCP协议 PoE以太网通信 带多种隔离保护电路 工业级导轨式外壳

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

8 路以太网继电器模块
带开关输入

以太网通信，Modbus 协议，PoE 供电

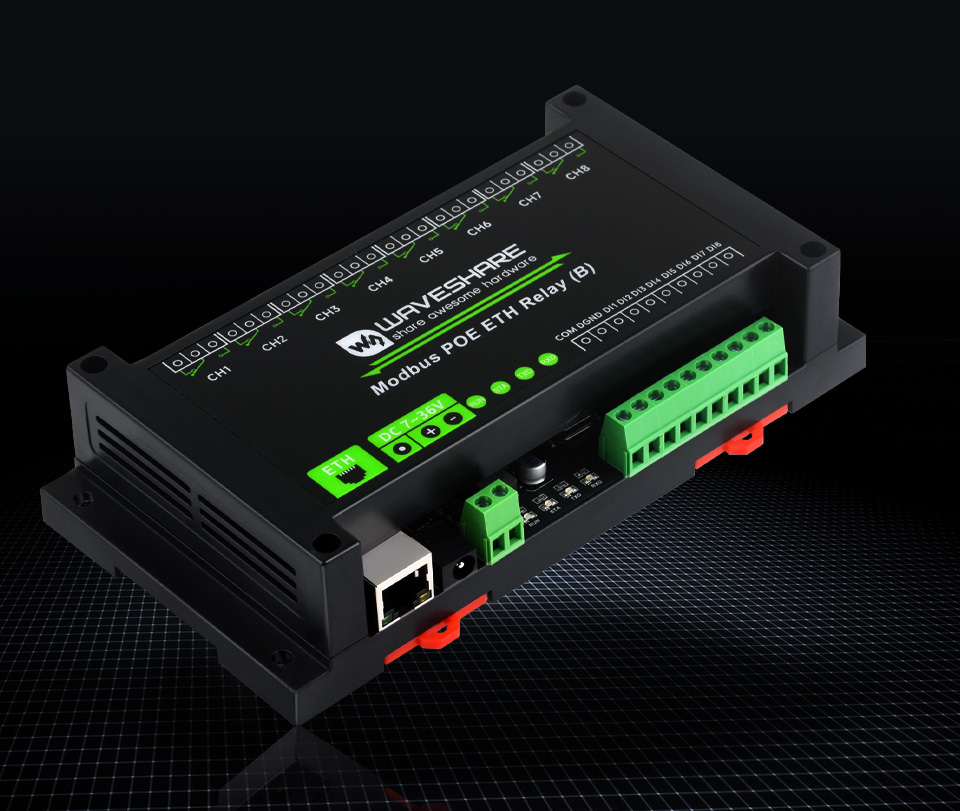

8路以太网带开关输入继电器模块，黑色网状背景

产品特性

本产品是一款专门为工业环境应用设计的以太网接口控制的 8 路继电器模块，带 8 路开关量输入，采用 Modbus RTU / Modbus TCP 协议，支持 PoE 网口供电，支持 ABS 导轨式外壳设计。本产品操作简单，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。

  • 具有闪开、闪断功能，可以在指令里边带参数，操作继电器开一段时间自动关闭
  • 支持 DC 7~36V 宽电压供电，支持 PoE 以太网供电
  • 支持通过 MQTT 协议控制继电器，提供阿里云 MQTT 应用例程
  • 板载光耦隔离，避免继电器高压电路干扰
  • 采用专用继电器驱动芯片，内置续流二极管保护，驱动能力更强更稳定
  • 开关量输入带双向光耦隔离，支持无源和有源开关量输入，内置去抖动算法，继电器支持开关输入联动模式或翻转模式控制
  • 板载防反接电路，避免正负极接反烧坏电路
  • 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
  • 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
  • 外置 4 个 LED 指示灯和网口指示灯，可以方便查看 MCU 状态和信号收发状态

基本功能

支持通过以太网发送 Modbus RTU/TCP 协议指令读取开关量输入，从而根据输入控制继电器输出

8路以太网带开关输入继电器模块通过以太网发送Modbus RTU/TCP协议指令读取开关量输入的示意图

支持多组通信模式
采用 Modbus 协议

支持 TCP 服务端、TCP 客户端、UDP 模式、UDP 组播、HTTP、MQTT，支持 Modbus RTU 协议和 Modbus TCP 协议

8路以太网带开关输入继电器模块Modbu 协议多组通信模式演示

多种配置方式

支持软件配置，Web 浏览器配置、支持 DHCP 动态获得 IP、DNS 协议连接域名服务器地址

8路以太网带开关输入继电器模块，上位机配置，设备管理函数库配置和web浏览器配置三种配置方式，3个齿轮

多种方式供电，宽电压输入

电源插头式，直接使用电源插头供电；端子式供电，DC 7~36V 宽电压范围输入；以太网 PoE 供电，适用于 IEEE 802.3af PoE 标准

8路以太网带开关输入继电器模块电源插头式供电、端子式供电、以太网 PoE 供电接口展示特写

本产品默认不配外部电源，如有需要，可选配：12V 电源

开关量输入

内置双向光耦隔离，支持无源开关量(干接点)和有源开关量(湿接点)输入

8路以太网带开关输入继电器模块无源开关量（干接点）和有源开关量（湿接点）

接口和指示灯

带多种指示灯，方便查看模块工作状态

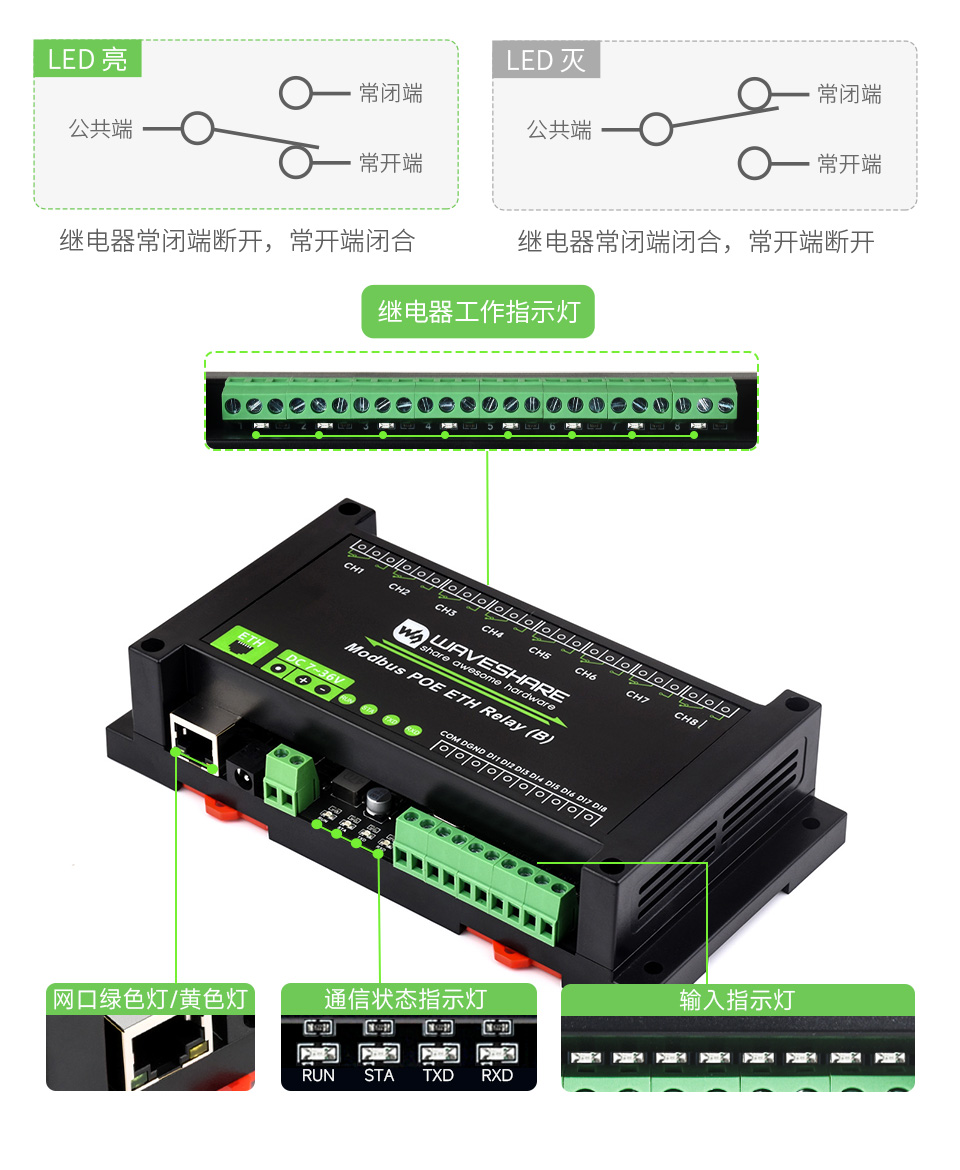

8路以太网带开关输入继电器模块接口和指示灯介绍和特写
RUN 灯 网口运行指示灯，芯片工作正常闪烁
STA 灯 MCU 指示灯，MCU 正常工作时闪烁
TXD 灯 发送指示灯，发送数据时闪烁
RXD 灯 接收指示灯，接收数据时闪烁
网口绿色灯 连接建立后绿灯亮
网口黄色灯 数据活动灯，网口有数据传输时，黄灯状态会改变

多种模式，适合各种自动化场景

继电器支持多种模式控制，每个通道支持独立设置控制模式

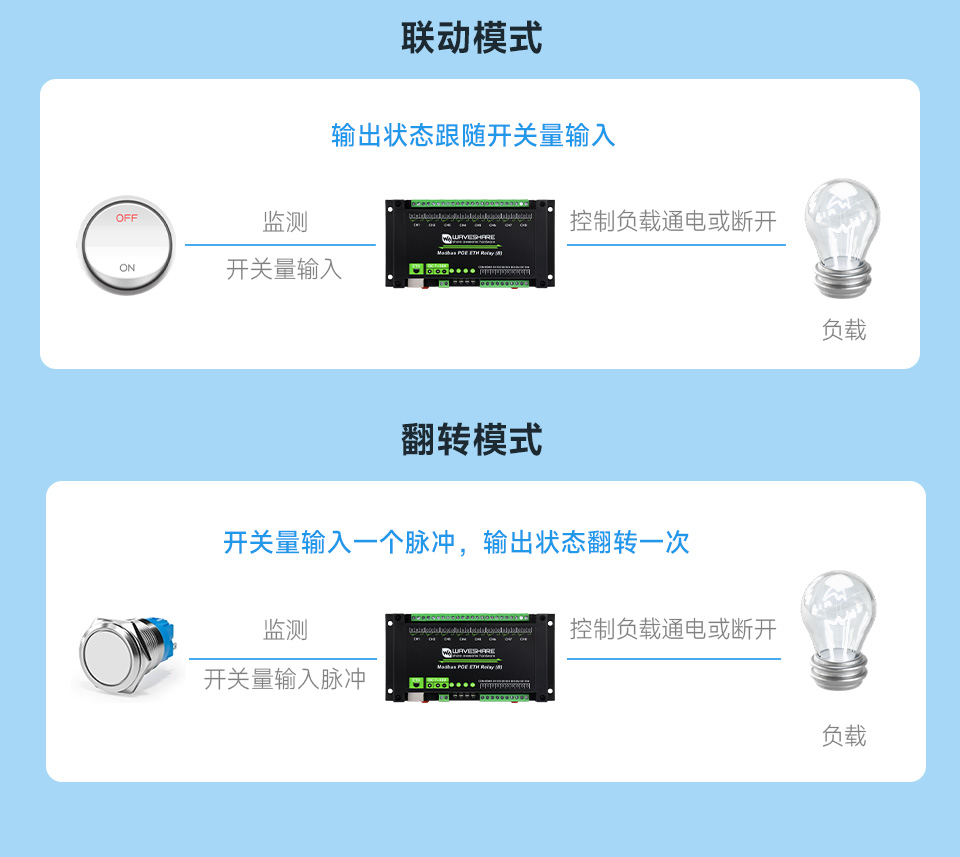

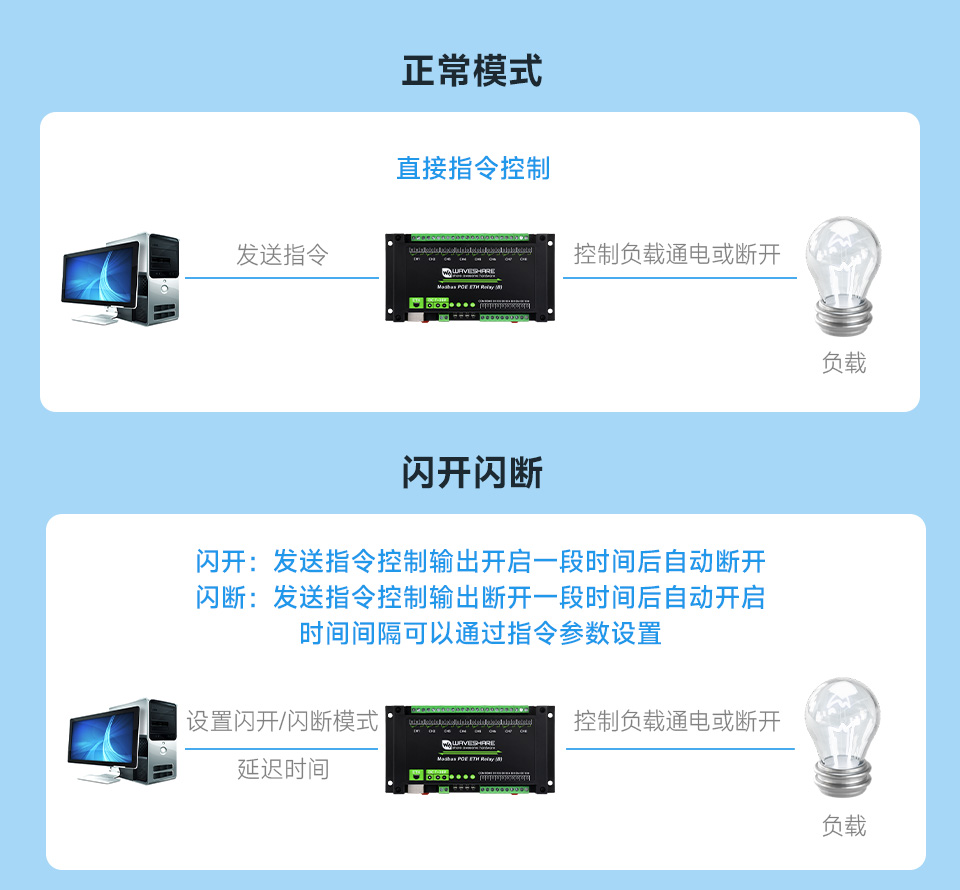

8路以太网带开关输入继电器直接指令控制和闪开闪断控制两种方式介绍，从电脑通过本产品控制开关 8路以太网带开关输入继电器模块的联动模式和翻转模式、开头量输入来远程控制开关

继电器连线

设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
可以直接控制家用 220V 交流设备，也可以控制 30V 以下直流设备

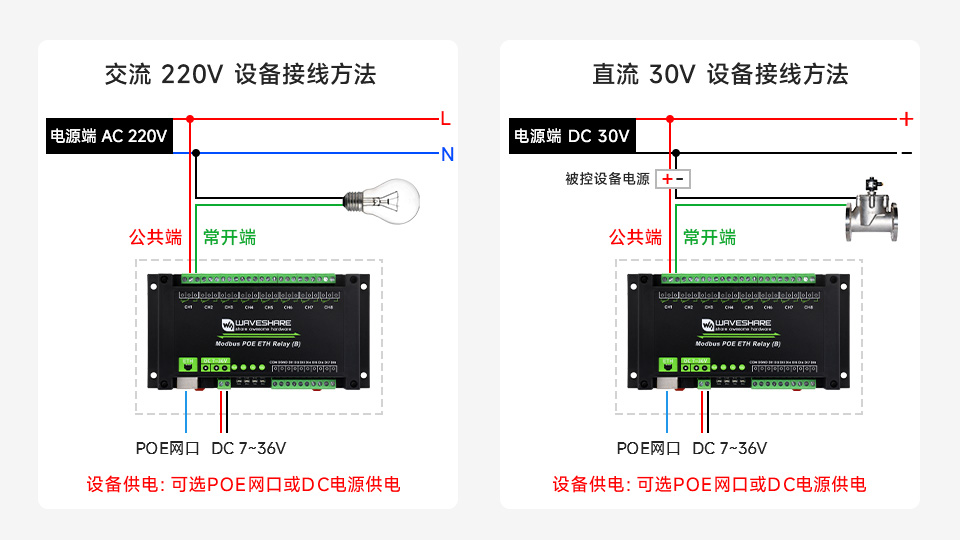

8路以太网带开关输入继电器模块继电器连线示意图

导轨式外壳设计

导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

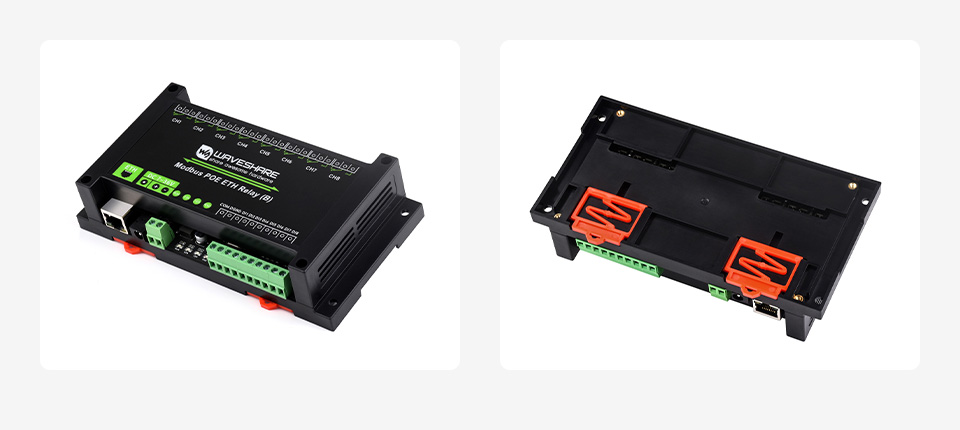

8路以太网带开关输入继电器模块导轨式外壳设计，正侧图和背侧图

应用场景

8路以太网带开关输入继电器模块智慧农业解决方案，分别为工业控制、智能家居、智慧农业、养殖业等场景的应用

产品展示

8路以太网带开关输入继电器模块接入导轨示意展示

产品尺寸

8路以太网带开关输入继电器模块产品尺寸图

产品选型

产品型号 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
产品图片 Modbus POE ETH Relay Modbus POE ETH Relay (B) Modbus POE ETH Relay 30CH Modbus RTU Relay Modbus RTU Relay (B) Modbus RTU Relay (D) Modbus RTU Relay 16CH Modbus RTU Relay 32CH
通信参数
通信接口 以太网口 (支持 PoE) RS485 接口
通信
波特率		 - 4800，9600，19200，38400，57600，115200，128000，256000 (可设置)
默认通信
格式		 - 9600，N，8，1
通信协议 TCP/UDP/MQTT RS485 协议
Modbus
协议		 Modbus RTU 协议 或 Modbus TCP 协议 Modbus RTU 协议
设备地址 不可设置，通过 IP 地址识别设备 1~255 (可设置，支持级联多个)
IO 控制接口
输出控制 (DO) 8 路继电器 30 路继电器 8 路继电器 16 路继电器 32 路继电器
继电器
类型		 一常开、一常闭
继电器接
入负载		 ≤10A 250V AC 或 ≤10A 30V DC
输入控制 (DI) - 8 路输入 - - - 8 路输入 - -
数字输入范围 - 5~36V，无源输入/有源输入 (NPN 型或 PNP 型)，内置双向光耦 - - - 5~36V，无源输入/有源输入 (NPN 型或 PNP 型)，内置双向光耦 - -
其他参数
供电方式 PoE 网口，DC 5.5*2.1 电源接口 或 接线端子 DC 5.5*2.1 电源接口 或 接线端子
供电范围 7~36V 宽电压 5V 7~36V 宽电压 5V 7~36V 宽电压
外形尺寸mm 145×90×40 175×90×40 300×110×60 145×90×40 175×90×40 200×110×60 300×110×60
安装方式 标准 DIN 35mm 导轨安装 或 螺丝孔挂壁安装

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 使用资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Modbus_POE_ETH_Relay_(B)_

配置清单

Modbus POE ETH Relay (B) × 1

8路以太网带开关输入继电器模块

本产品支持 PoE 供电，默认不配外部电源，如有需要，可选配：12V 电源
