7/10.1 英寸 DVI 接口
Pico 扩展板

提供 Raspberry Pi Pico C/C++ 例程资料

DVI 接口 Pico 扩展板
  • 显示尺寸 7/10.1 英寸
  • 分辨率 1024×600
  • 显示面板 面板
  • 可视角度 170°
  • 通信接口 DVI
  • OSD 菜单 调节亮度/对比度

产品特性

  • 采用 IPS 面板显示屏，1024×600 分辨率*，170° 可视角度
  • 使用 DVI 接口通信，速度更高
  • 基于树莓派 Pico 接口设计，板载 40PIN 排座
  • 支持 OSD 菜单亮度/对比度调节
  • 提供 7 英寸和 10.1 英寸两种尺寸版本可选
  • 适用于广告机展示宣传图片等应用场景
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 示例程序)

*由于 RP2040 内存大小限制，若颜色格式为 RGB565，画面分辨率 (Max) 为 400×240

版本选择

PICO-DVI-7inch
7 英寸

PICO-DVI-10.1inch
10.1 英寸

产品参数

工作电压 5V
分辨率 1024×600Pixels
通信接口 DVI
显示面板 IPS
显示尺寸 7inch：154.21×85.92mm
10.1inch：222.72×125.28mm
像素大小 7inch：0.1506×0.1432mm
10.1inch：0.2175×0.2088mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母，可直接连接到 Pico

DVI 接口 Pico 扩展板基于树莓派 Pico 接口设计
接入树莓派 Pico
接入 树莓派 Pico WH

接入 RP2040-Plus
接入 RP2040-Plus

图片仅供展示，本产品不含以上主板

引脚定义

DVI 接口 Pico 扩展板引脚排列介绍

接口简介

DVI 接口 Pico 扩展板接口简介

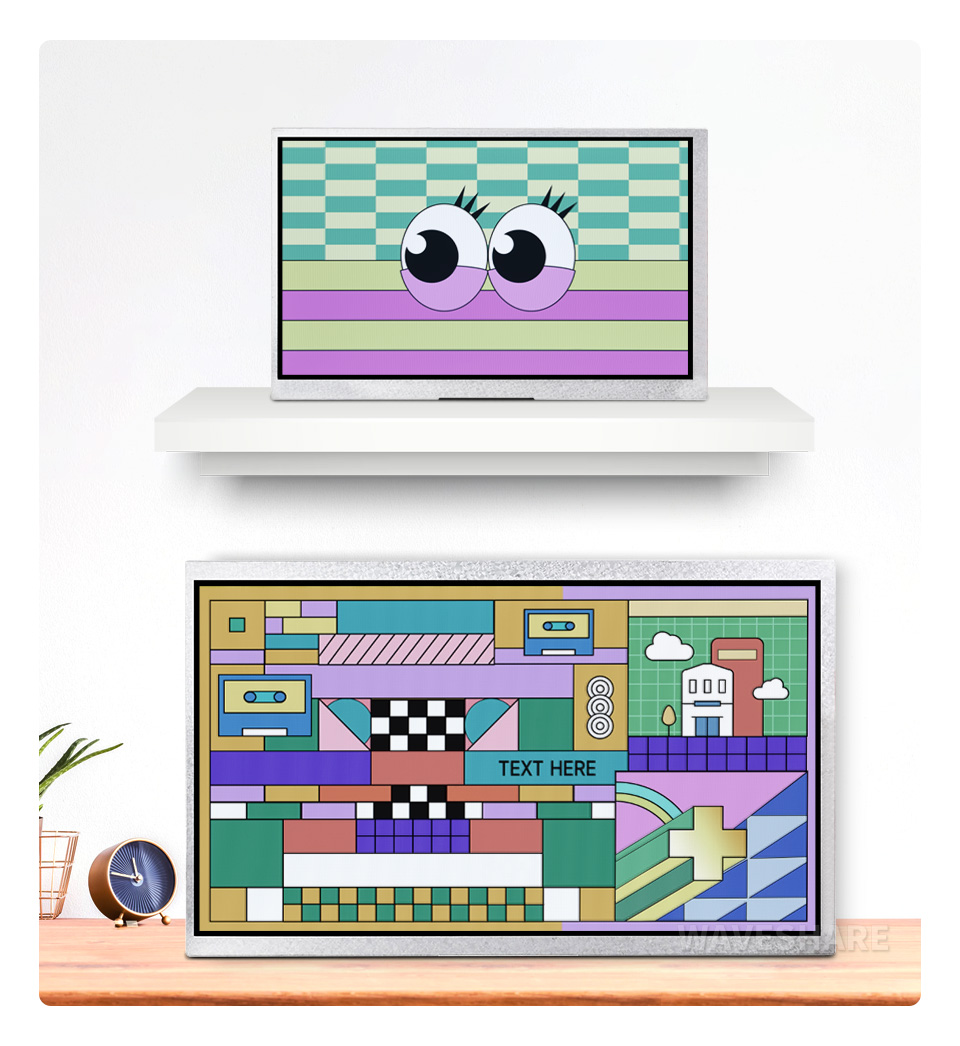

产品展示

DVI 接口 Pico 扩展板产品展示

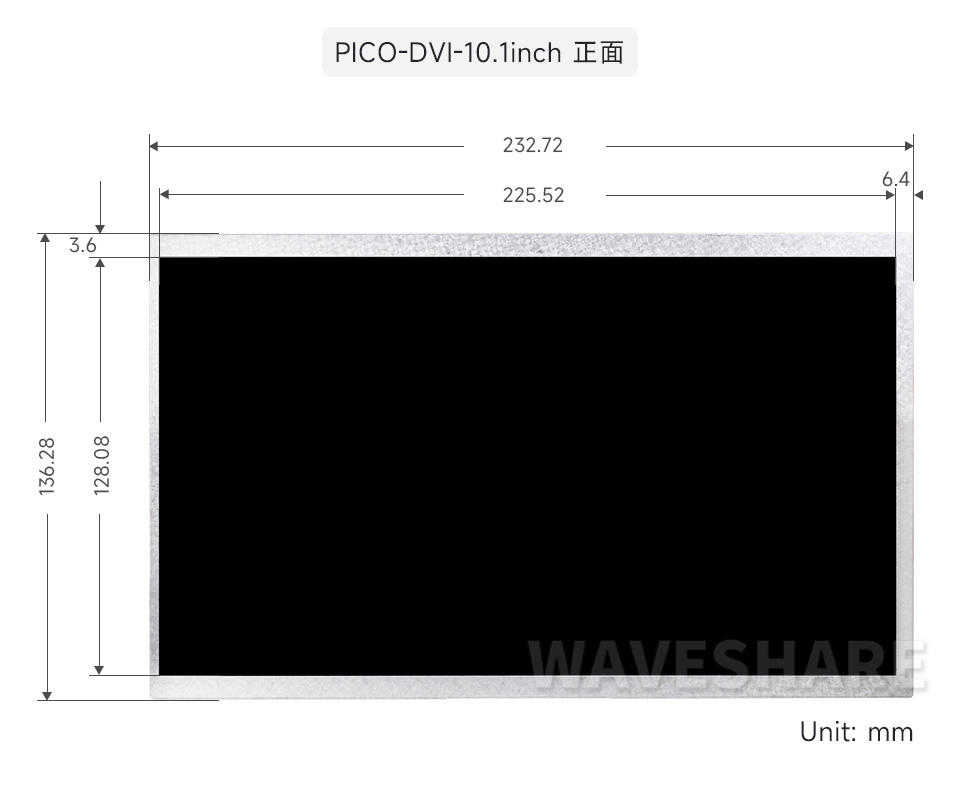

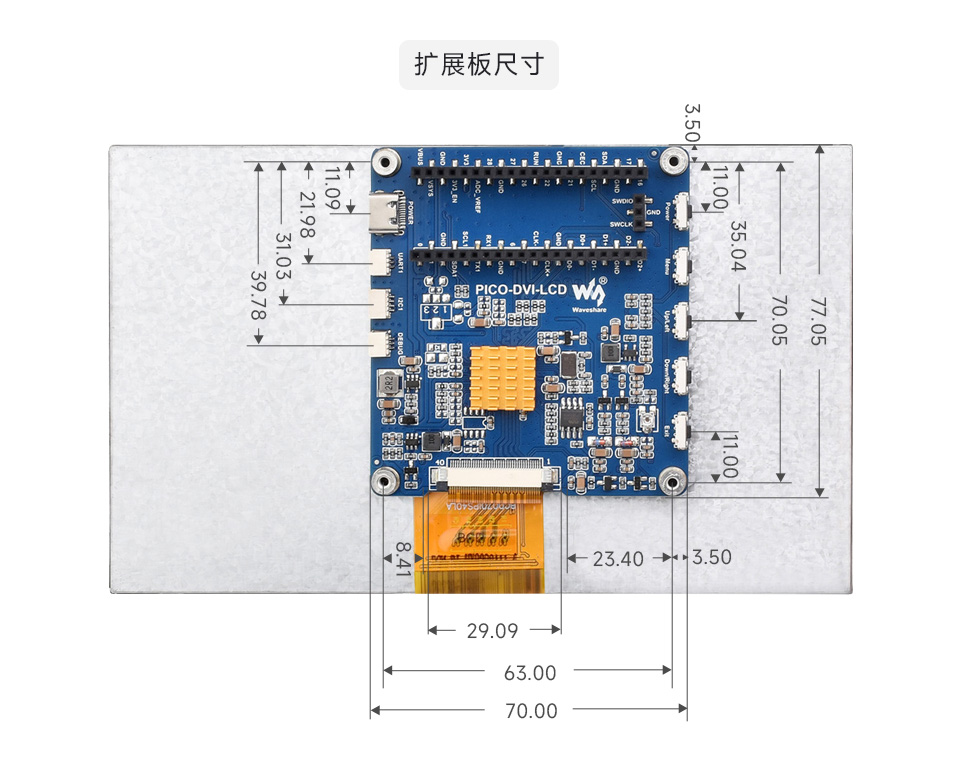

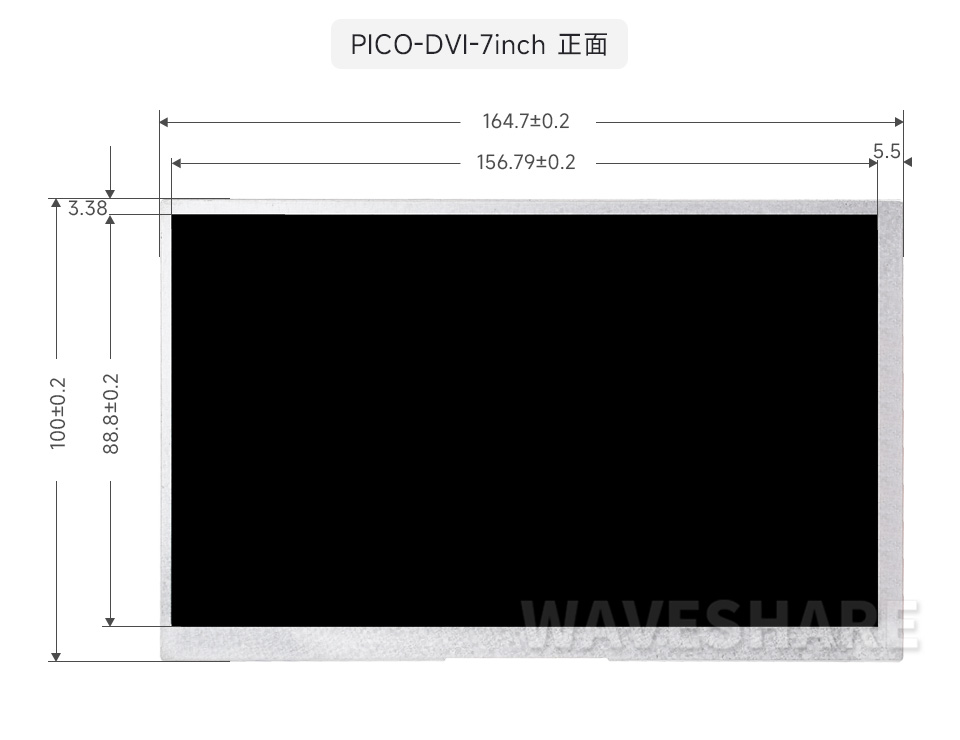

产品尺寸

DVI 接口 Pico 扩展板尺寸 DVI 接口 Pico 扩展板尺寸 DVI 接口 Pico 扩展板尺寸

产品选型

型号 类型 显示颜色 分辨率 显示面积(mm) 接口 驱动芯片 外形尺寸(mm) 触摸
Pico-LCD-0.96 IPS 65K 彩色 160×80 21.70×10.80 SPI ST7735S 52.00×25.00
Pico-LCD-1.14 IPS 65K 彩色 240×135 24.91×14.86 SPI ST7789 52.00×25.00
Pico-LCD-1.3 IPS 65K 彩色 240×240 23.40×23.40 SPI ST7789 52.00×26.50
Pico-LCD-1.44 TFT 65K 彩色 128×128 25.50×26.50 SPI ST7735S 52.00×26.50
Pico-LCD-1.8 TFT 65K 彩色 160×128 35.04×28.03 SPI ST7735S 52.00×34.50
Pico-LCD-2 IPS 65K 彩色 320×240 40.80×30.60 SPI ST7789VW 52.00×35.00
Pico-ResTouch-LCD-2.8 IPS 262K 彩色 320×240 57.60×43.20 SPI ST7789 70.20×50.20
Pico-ResTouch-LCD-3.5 IPS 65K 彩色 480×320 73.44×48.96 SPI ILI9488 86.00×57.20
PICO-DVI-7inch IPS 262K 彩色 1024×600 154.21×85.92 DVI - 164.70×100.00
PICO-DVI-10.1inch IPS 262K 彩色 1024×600 222.72×125.28 DVI - 232.72×136.28

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/PICO-DVI-LCD
