Raspberry Pi Pico W
Raspberry Pi 官方设计的微控制器迷你开发板
采用 Raspberry Pi 自主研发的微控制芯片 RP2040
新旧版本 Pico 对比
| 型号 | Pico 2 W | Pico 2 | Pico W | Pico |
|---|
| 处理器 | 双核 ARM Cortex-M33
双核 Hazard3 RISC-V
@150MHz | 双核 ARM Cortex-M0+
@133MHz |
|---|
| SRAM | 520KB | 264KB |
|---|
| Flash | 4MB | 2MB |
|---|
| Wi-Fi | 2.4GHz 802.11n WiFi4 | - | 2.4GHz 802.11n WiFi4 | - |
|---|
| 蓝牙 | Bluetooth 5.2 | - | Bluetooth 5.2 | - |
|---|
| 安全功能 | 启动签名、可用于解密的OTP存储、硬件 SHA-256 加速器等 | - |
|---|
| 外设 |
2 × UART
2 × SPI
2 × I2C
3 × ADC
1 × USB 1.1 和 PHY
16 × PWM
|
|---|
| 12 × PIO 状态机 | 8 × PIO 状态机 |
| 1 × HSTX | - |
| GPIO 引脚 | 26 |
|---|
版本选择
套餐选择
Pico W 继电器套餐
搭配工业级 8 路继电器 Pico 模块 Pico-Relay-B，内置电源隔离、光耦隔离保护电路，外配导轨式保护外壳，可以安全稳定地实现无线控制功能。
Pico W 基础套餐
套餐选配了彩色背光液晶屏、PIR 运动传感器、RGB 全彩灯、报警器、单联电位器和 5mm LED 灯等基础套件。
- 配合官方教程学习，可以快速入门 Micropython 编程
- Pico W 的无线功能可以配合各种传感器套件实现更多远程操作
- 灵活的套餐配置更有助于使用者 DIY 创作
Raspberry Pi Pico W 是在 Raspberry Pi Pico 的基础上，添加了无线通讯功能模块，无线模块硬件采用的是 Infineon 的 CYW43439 无线芯片，支持 Wi-Fi 4 无线网络，可使无线网络控制和传输变得非常方便。
主要功能特性有：
- 采用 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片
- 搭载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟
- 采用 Infineon 的 CYW43439 无线芯片，支持 Wi-Fi 4 无线网络和 Bluetooth 5.2
- 内置 264KB 的 SRAM 和 2MB 的片上 Flash
- 邮票孔设计，可直接焊接集成到用户自主设计的底板上
- USB1.1 主机和设备支持
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载程序
- 多达 26 个多功能的 GPIO 引脚
- 2 个 SPI，2 个 I2C，2 个 UART，3 个 12 位 ADC，以及 16 个可控 PWM 通道
- 精确的片上时钟和定时器
- 温度传感器
- 片上加速浮点库
- 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

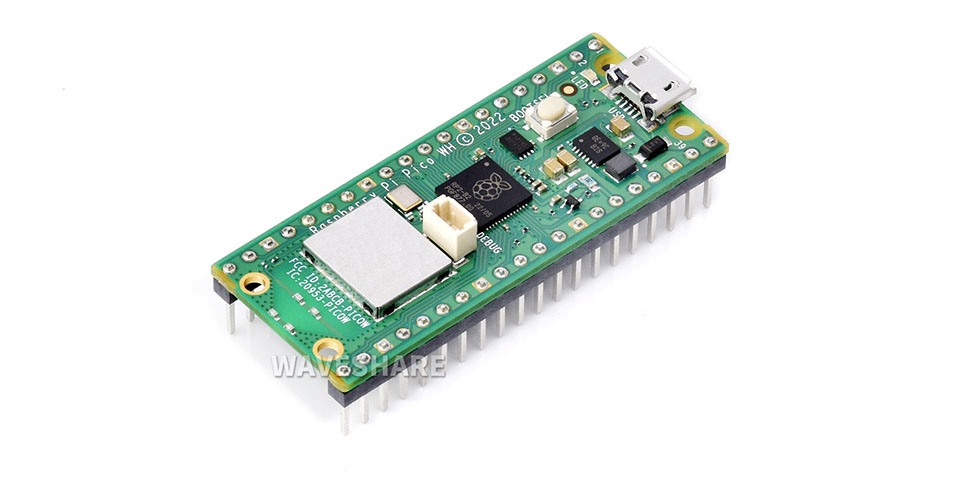

*注：Pico WH 为官方焊接排针，无邮票设计，只能通过排针连接到底板上
支持 C/C++，MicroPython
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
双核处理器
板载双核 ARM Cortex M0 + 处理器
运行频率高达 133 MHz
支持 Wi-Fi 和蓝牙
采用 Infineon 的 CYW43439 无线芯片
支持 Wi-Fi 4 无线网络和 Bluetooth 5.2
26 个多功能 GPIO 引脚
支持配置引脚功能，可方便灵活地开发和集成
产品尺寸
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|
| RP2350 主芯片 |
|---|
Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
Type-C 版 | LDO, 800mA | Type-C | 4MB | - | - |
微型版 | LDO, 800mA | 分体式
Type-C | 4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
网口版 | LDO, 800mA | Type-C | 4MB | - | 带网口 |
USB 口版 | LDO, 500mA | Type-C，Type-A | 2MB | - | 板载 PIO-USB Type-A 接口 |
1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
1.28" 圆形触摸 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸
触摸屏 |
1.43" 圆形触摸AMOLED版 | DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.43 英寸 AMOLED
触摸屏 |
1.69" 圆角触摸LCD版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸
触摸屏 |
2" 圆角触摸 LCD 版 | DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 2 英寸
触摸屏 |
2.8" 触摸LCD版 | LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.8 英寸
IPS 触摸屏 |
0.96" LCD 版 | DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | 0.96 英寸 IPS |
升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
| RP2040 主芯片 |
|---|
Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
Type-C 版 | LDO, 800mA | Type-C | 2MB | - | - |
微型版 | LDO, 500mA | 分体式
Type-C | 2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
RBG 矩阵版 | LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
网口版 | LDO, 500mA | Type-C | 4MB | - | 带网口 |
蓝牙版 | LDO, 300mA | 分体式
Type-C | 2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
0.99" 圆形 LCD
带外壳版 | LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
1.28" 圆形 LCD
带外壳版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
1.28" 圆形触摸 LCD 版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
1.28" 圆形触摸 LCD
带外壳版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
1.69" 圆角触摸 LCD | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
0.96" LCD 版 | DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
DVI 接口版 | LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
摄像头 LCD 版 | - | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
