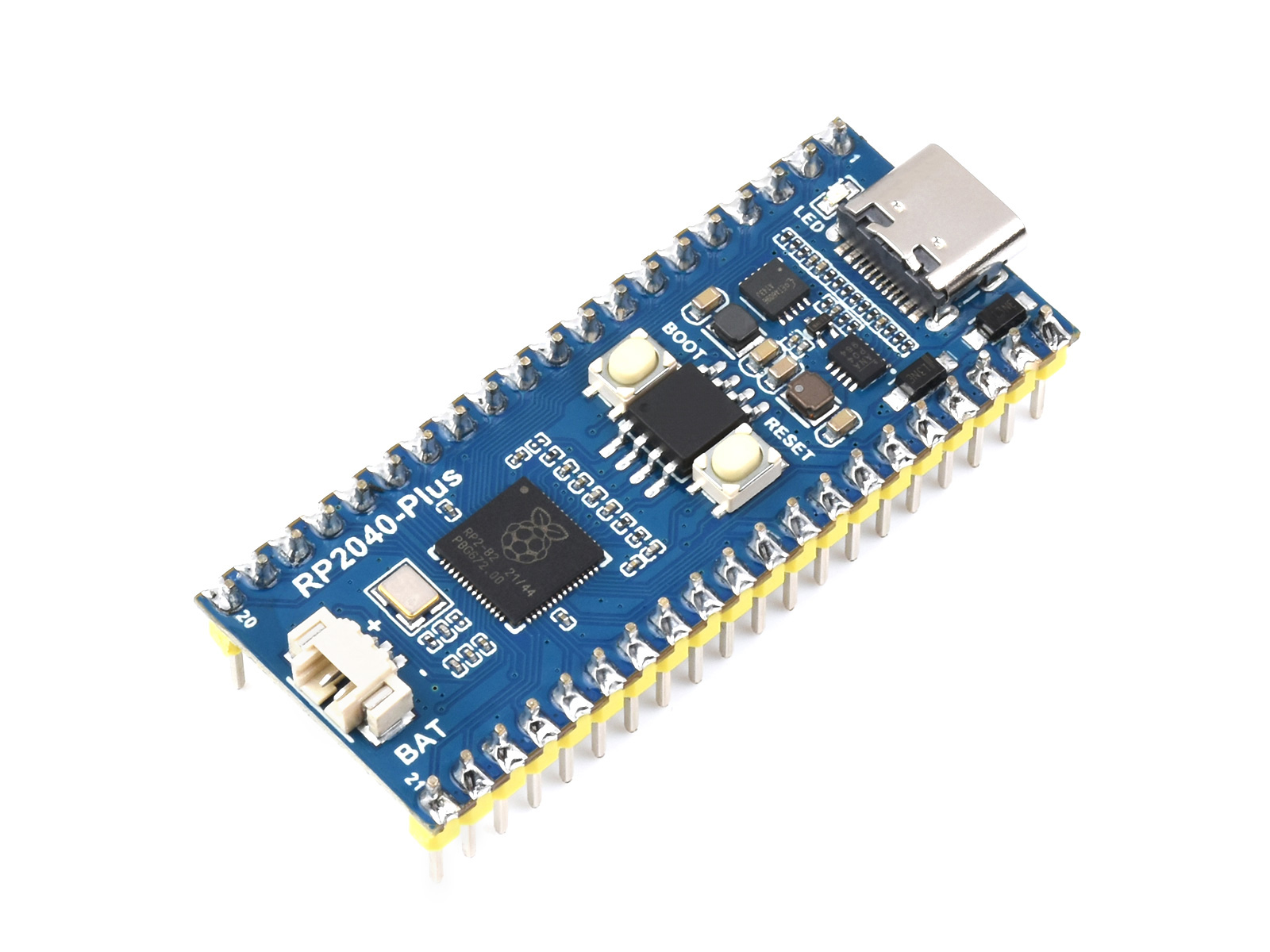

微雪RP2040-Plus微控制器升级版带排针 基于官方RP2040双核处理器

4MB片上Flash，Type-C接口，支持C/C++/python开发
价格
原价
型号
RP2040-Plus-M
SKU
20808
品牌
Waveshare
Flash 容量
4MB 16MB
版本选择
Pico 微雪升级版 Pico 微雪升级版 - 加焊黄色排针
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

树莓派 Pico 树莓派 Pico 带排针 树莓派 Pico W 树莓派 Pico W 带黄色排针 树莓派 Pico W 带黑色排针 RP2040-Plus RP2040-Plus 带排针 ESP32-S3-Pico ESP32-S3-Pico 带排针 Pico 传感器套件
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

RP2040 微控制器升级版

基于树莓派官方自主研发的 RP2040

兼容绝大多数 Raspberry Pi Pico 模块

RP2040 微控制器升级版

产品特性

嫌弃 Raspberry Pi Pico 的 Flash 容量不够多？USB 接口还是古老的 Micro USB？没关系，现在，我们的 RP2040-Plus 非常好的解决这个难题。

与 Raspberry Pi Pico 一样的，是 RP2040 微控制器芯片、高达 133MHz 运行频率的 ARM Cortex M0 + 双核处理器、以及 26 个多功能 GPIO 引脚。

不一样的，是在 Pico 的基础上，还板载了 4MB/16MB (可选) Flash 容量、Type-C 接口、充电接口、以及更大电流的 DC-DC 芯片。不要犹豫，赶紧下手吧！

主要功能特性有：

  • 采用了 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片
  • 搭载了双核 ARM Cortex M0 + 处理器，以及运行频率高达 133MHz 灵活时钟
  • 内置了 264KB 的 SRAM 和 4MB/16MB (可选)的片上 Flash
  • 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
  • 板载锂电池充放电接口，有利于本产品使用在一些移动场景当中
  • 板载 DC-DC 芯片 MP28164，为高效率 DC-DC 降压-升压芯片，负载电流可达 2A
  • 邮票孔设计，可直接焊接集成到用户自主设计的底板上
  • USB1.1 主机和设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 多达 26 个多功能的 GPIO 引脚
  • 2 个 SPI，2 个 I2C，2 个 UART，3 个 12 位 ADC，以及 16 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

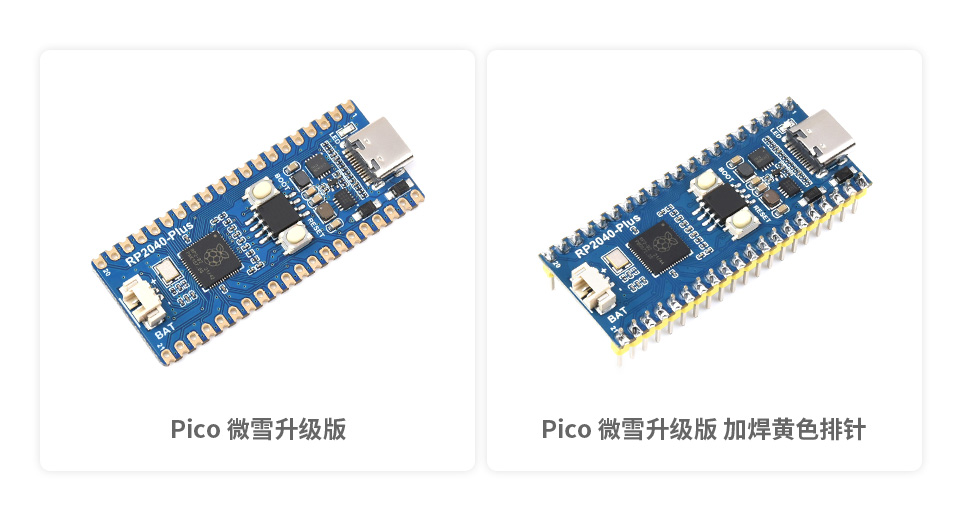

版本选择

RP2040 微控制器升级版

支持 C/C++，MicroPython

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

RP2040 微控制器升级版支持 C/C++，MicroPython

双核处理器

板载双核 ARM Cortex M0 + 处理器
运行频率高达 133 MHz

RP2040 微控制器升级版双核处理器

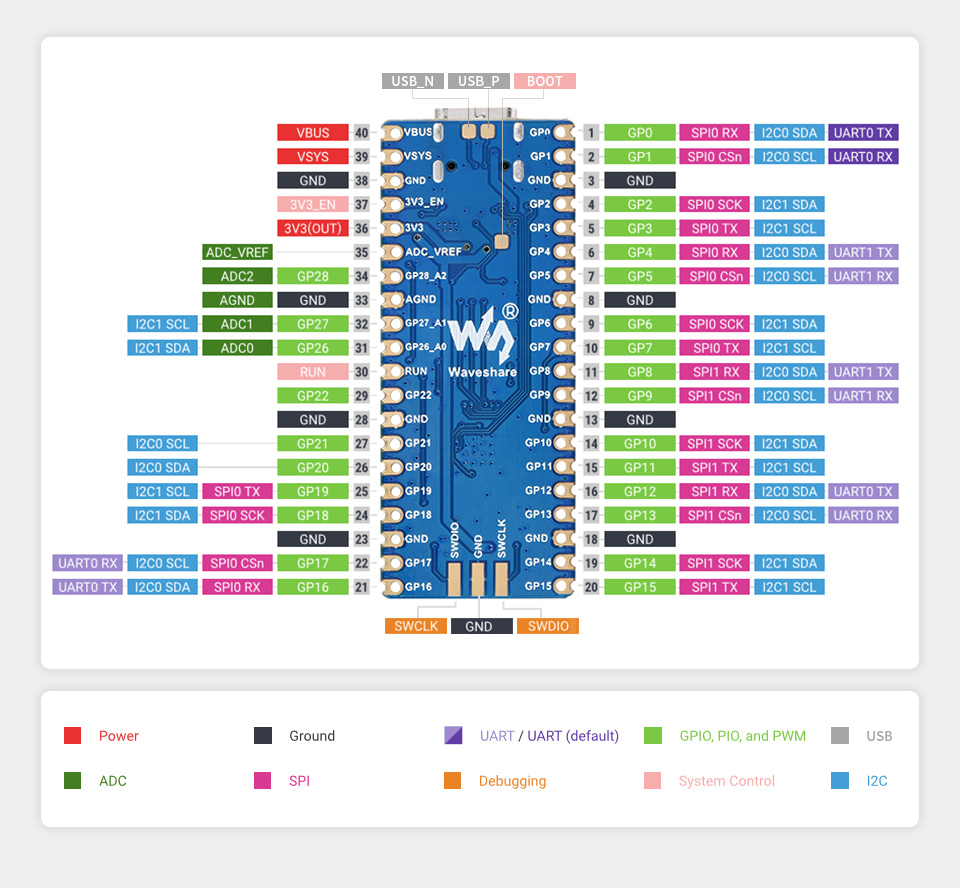

26 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

RP2040 微控制器升级版26 个多功能 GPIO 引脚

资源简介

RP2040 微控制器升级版资源简介
  1. LED 灯

    用户指示灯 (非电源指示灯)

  2. USB Type-C 接口

  3. ETA6096

    高效锂电池充电芯片

  4. MP28164

    高效率 DC-DC 降压-升压芯片

  5. BOOT按键

    复位时按下，进入下载模式

  6. 片上 Flash 芯片

    4MB：W25Q32JVSSIQ
    16MB：W25Q128JVSIQ

  7. RESET 按键

    复位按键

  1. RP2040

    双核处理器，高达 133MHz 的运行频率

  2. 电池接口

    MX1.25 连接器，可用于接入 3.7V 锂电池，支持充放电

  3. 引脚接口

    兼容 Raspberry Pi Pico 标准接口

  4. USB 测试点

    可引出 USB 接口

  5. BOOT 测试点

    与 BOOT 按键相连

  6. DEBUG 接口

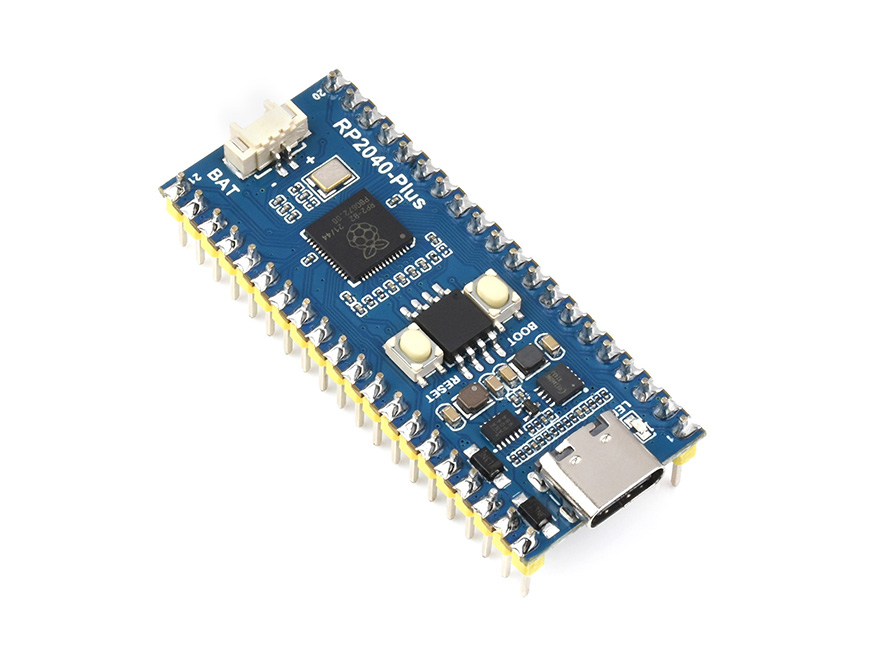

产品展示

RP2040 微控制器升级版产品尺寸
RP2040 微控制器升级版产品尺寸

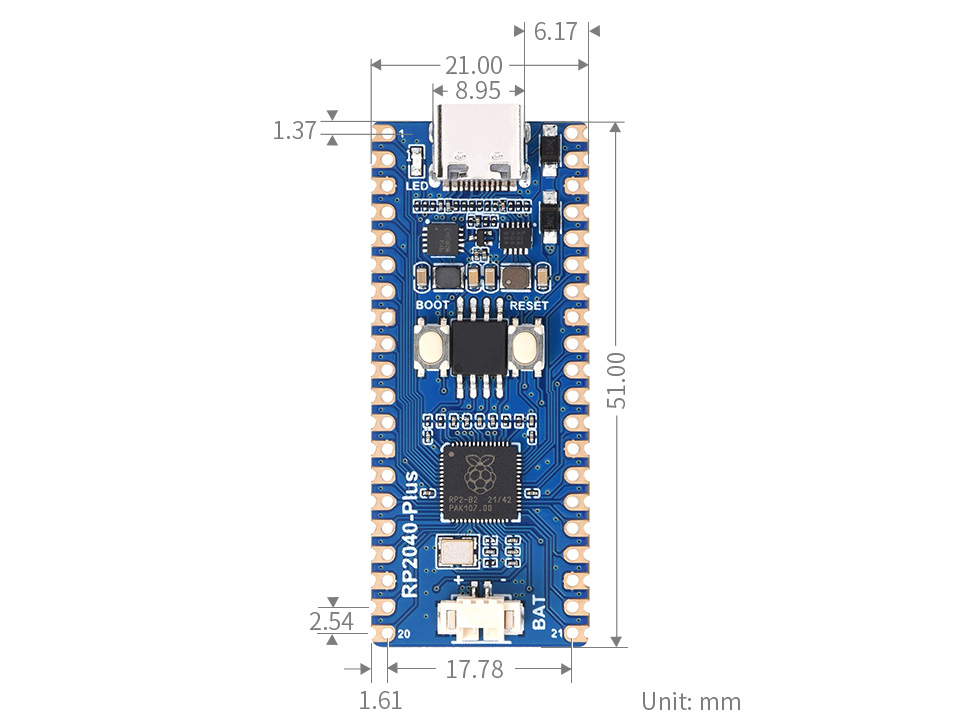

产品尺寸

RP2040 微控制器升级版产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2		 DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W		 DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版		 LDO, 800mA 分体式
Type-C		 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico树莓派原版
网口版		 LDO, 800mA Type-C 4MB - 带网口
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版		 LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版		 LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸
触摸屏
pico微雪LCD 版
0.96" LCD 版		 DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版		 DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040 主芯片
pico树莓派原版
Pico W		 DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH		 DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico		 DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H		 DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版		 LDO, 500mA 分体式
Type-C		 2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版		 LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版		 LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版		 LDO, 300mA 分体式
Type-C		 2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版		 LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版		 LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版		 LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版		 DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版		 DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版		 LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版		 - Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RP2040-Plus

配置清单

RP2040-Plus-M × 1

RP2040 微控制器升级版配置清单
