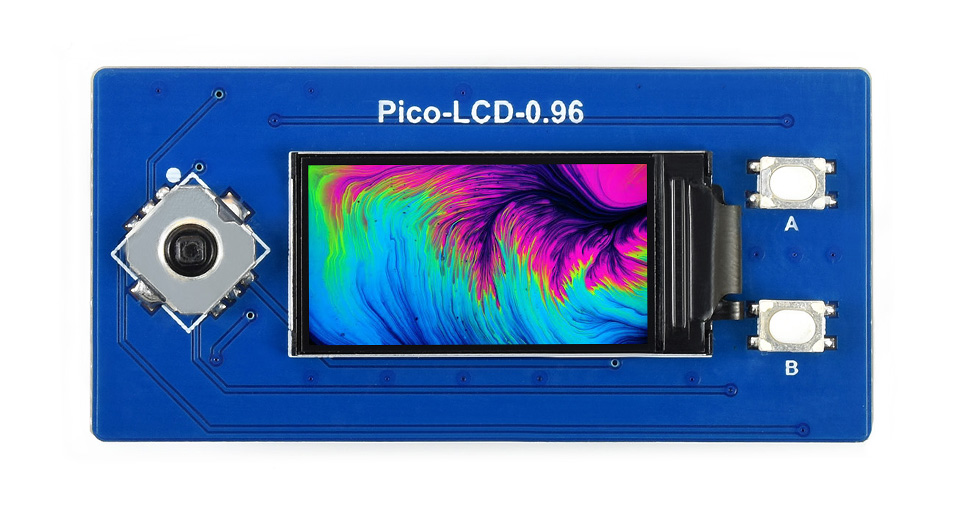

0.96 英寸 LCD Pico 扩展板
内置 ST7735S 驱动芯片，使用 SPI 接口通信
提供 Raspberry Pi Pico C/C++ 和 MicroPython 例程资料
我的特点
- • 160 × 80 分辨率 IPS 液晶屏，65K 彩色，能清晰地显示彩色图片
- • 使用 SPI 控制，确保不会占用太多接口引脚资源
- • 自带 1 个摇杆和 2 个按键，方便扩展应用
- • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)
我的参数
| 工作电压 | 2.6 ~ 5.5V | 分辨率 | 160 × 80Pixels |
|---|---|---|---|
| 通信接口 | 4-wire SPI | 显示尺寸 | 21.70 × 10.80mm |
| 显示面板 | IPS | 像素大小 | 0.1356 × 0.135mm |
| 控制芯片 | ST7735S | 产品尺寸 | 52.00 × 25.00mm |

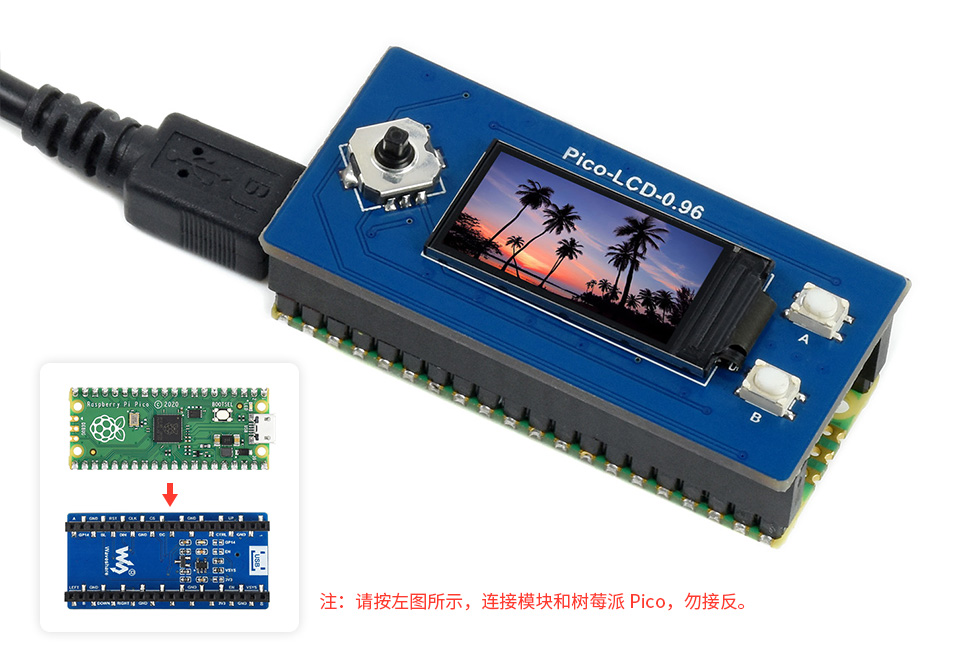

基于树莓派 Pico 接口设计
适用于 Raspberry Pi Pico 系列主板、焊接排母，可直接连接到 Pico
自带 1 个摇杆和 2 个按键，方便扩展应用

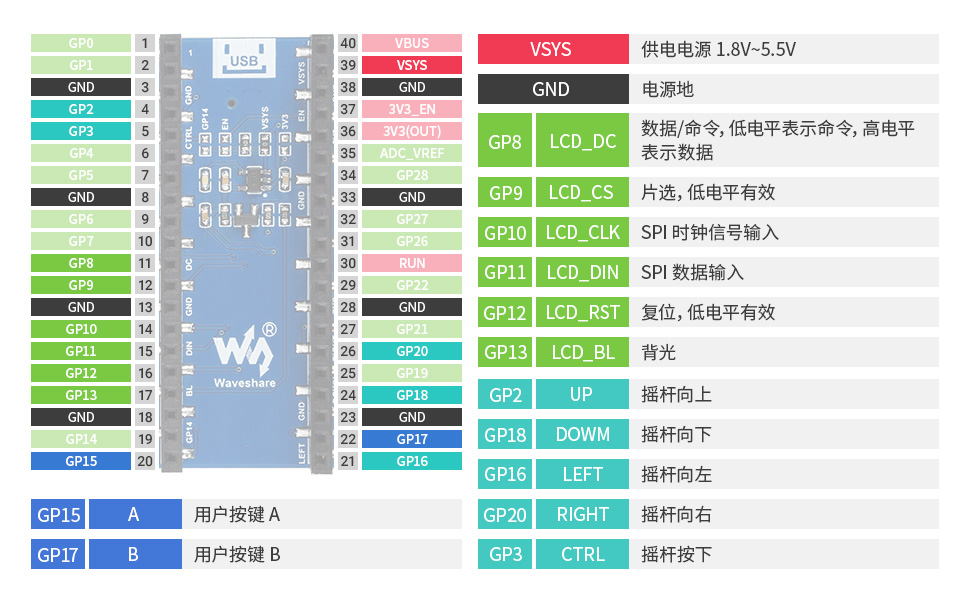

引脚排列介绍

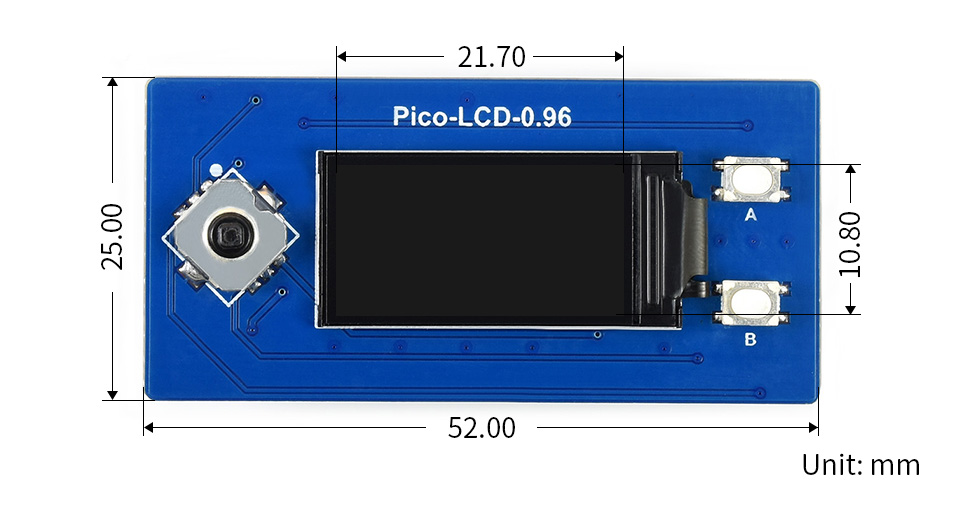

我的尺寸
产品选型
| 型号 | 类型 | 显示颜色 | 分辨率 | 显示面积(mm) | 接口 | 驱动芯片 | 外形尺寸(mm) | 触摸 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pico-LCD-0.96 | IPS | 65K 彩色 | 160×80 | 21.70×10.80 | SPI | ST7735S | 52.00×25.00 | |||
| Pico-LCD-1.14 | IPS | 65K 彩色 | 240×135 | 24.91×14.86 | SPI | ST7789 | 52.00×25.00 | |||
| Pico-LCD-1.3 | IPS | 65K 彩色 | 240×240 | 23.40×23.40 | SPI | ST7789 | 52.00×26.50 | |||
| Pico-LCD-1.44 | TFT | 65K 彩色 | 128×128 | 25.50×26.50 | SPI | ST7735S | 52.00×26.50 | |||
| Pico-LCD-1.8 | TFT | 65K 彩色 | 160×128 | 35.04×28.03 | SPI | ST7735S | 52.00×34.50 | |||
| Pico-LCD-2 | IPS | 65K 彩色 | 320×240 | 40.80×30.60 | SPI | ST7789VW | 52.00×35.00 | |||
| Pico-ResTouch-LCD-2.8 | IPS | 262K 彩色 | 320×240 | 57.60×43.20 | SPI | ST7789 | 70.20×50.20 | |||
| Pico-ResTouch-LCD-3.5 | IPS | 65K 彩色 | 480×320 | 73.44×48.96 | SPI | ILI9488 | 86.00×57.20 | |||
| PICO-DVI-7inch | IPS | 262K 彩色 | 1024×600 | 154.21×85.92 | DVI | - | 164.70×100.00 | |||
| PICO-DVI-10.1inch | IPS | 262K 彩色 | 1024×600 | 222.72×125.28 | DVI | - | 232.72×136.28 | |||
