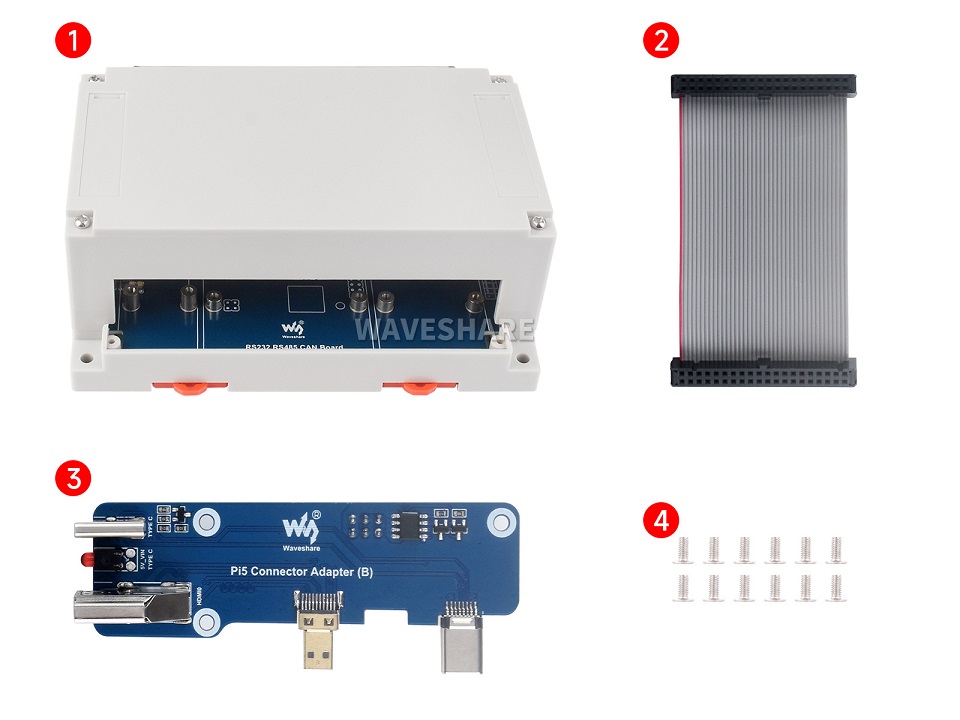

- 配置清单
- 保修&售后服务

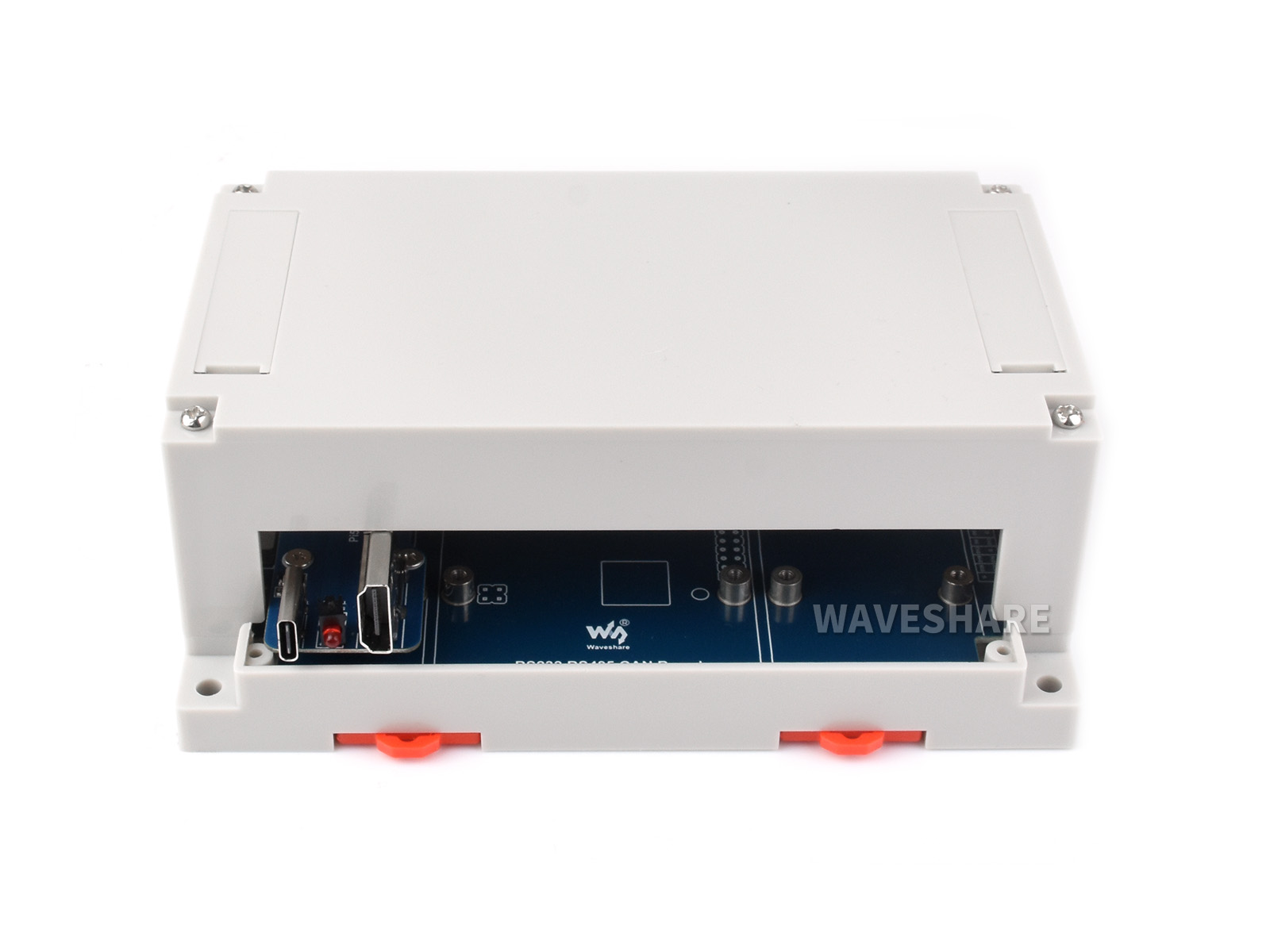

树莓派隔离型工业接口板
扩展：2路RS485 + 1路RS232 + 1路CAN FD + 1路CAN
产品特性
你还在为树莓派无法应用于工业环境而烦恼吗？专为Raspberry Pi 4B 和Raspberry Pi 5 设计的隔离型工业接口扩展板来了！这款工业扩展板为您的树莓派提供了多种工业通信接口：2 路 RS485、1 路 RS232、1 路 CAN FD 和 1 路 CAN，每个接口都具备电气隔离保护。板载防雷、防静电等多种保护措施，使通信更加安全可靠。我们还配备了定制的工业导轨外壳，方便在工业控制应用中轻松集成。针对 Raspberry Pi 5，预留 PCIe 扩展板安装空间，方便用户进一步扩展功能。 外壳内部也预留有充足的空间，支持用户堆叠扩展自定义功能。这款扩展板不仅能让你的树莓派更好地集成到工业控制应用中，还为未来的扩展提供了可能。
- 基于 Raspberry Pi 40pin GPIO 接口，适用于 Raspberry Pi 4B 和 Raspberry Pi 5
- 采用 SC16IS752 与 SP485 组合方案，可通过 SPI 接口扩展两路 RS485
- 采用 MCP2515 与 SN65HVD230 组合方案，可通过 SPI 接口扩展一路 CAN
- 采用 MCP2518FD 与 MCP2562FD 组合方案，可通过 SPI 接口扩展一路 CAN FD
- 采用 Raspberry UART 与 SP3232EEN 组合方案，可通过 UART 接口扩展一路 RS232
- 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
- 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
- 板载一体式电源隔离，隔离端无须额外供电，可确保 RS232、RS485、CAN、CAN FD 的电流和电压稳定输出，提高抗干扰能力，提高抗冲击能力
- 板载数字隔离芯片，信号隔离通信更安全、稳定性更好、抗干扰性更强
- 板载外部接线端子供电，支持 7~36V 宽电压供电，可结合 Pi5 Connector Adapter (B) 同时给树莓派和扩展板供电
- 板载 120Ω 终端电阻，可通过跳线帽设置使能
- 预留中断电阻焊盘，可灵活切换中断引脚，防止特殊性占用
- 提供完善的配套资料手册 ( Raspberry Pi Python 和 C 示例程序以及用户手册等资料)
产品参数
| 产品类型 | 树莓派隔离型工业接口扩展板 | |||
|---|---|---|---|---|
| 适配主板 | Raspberry Pi 4B、Raspberry Pi 5 | |||
| 通信接口 | SPI + UART | |||
| 工业接口 | ||||
| 接口说明 | 芯片方案 | 通信速率 | ||
| 1路隔离CAN FD | MCP2518FD + MCP2562FD |
5kbps~8 Mbps | ||
| 1路隔离CAN | MCP2515 + SN65HVD230 |
5kbps~1 Mbps | ||
| 2路隔离RS485 | SC16IS752 + SP485 |
300 bps~921600 bps | ||
| 1路隔离RS232 | SP3232EEN | |||
| 可扩展性 | Pi5 可通过 PCIe 扩展 NVME、ETH、 USB、 4G/5G 等 | |||
| Pi 4B/5 可通过 40PIN GPIO 堆叠部分 HAT 扩展板 (须引脚和尺寸不冲突) |
||||
| 供电方式 (二选一) |
转接板 Type-C 电源口 5V 供电 | |||
| 外部接线端子 DC 7~36V 宽电压供电 | ||||
| 产品尺寸 | 154.6 × 83.7 × 59 mm | |||
| 外壳 | 环保塑料外壳，支持导轨和挂壁安装 | |||
适用于树莓派 4B /5
基于 Raspberry Pi 的 40pin GPIO 接口，适用于 树莓派 4B /5
上图仅供演示使用。本产品不含树莓派和 PCIe 扩展模块，详细配置请见配置清单

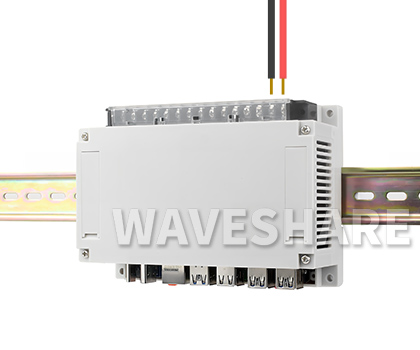

支持两种供电方式
板载 Type-C 5V接口 和 DC 7~36V 接线端子宽电压供电接口，
方便树莓派电源直接供电调试或用于工业宽电压供电场景
支持 Type-C 5V供电
支持宽电压 7~36V 供电
扩展多种隔离型工业接口
可通过 CAN、RS485、RS232 接口接入更多扩展设备

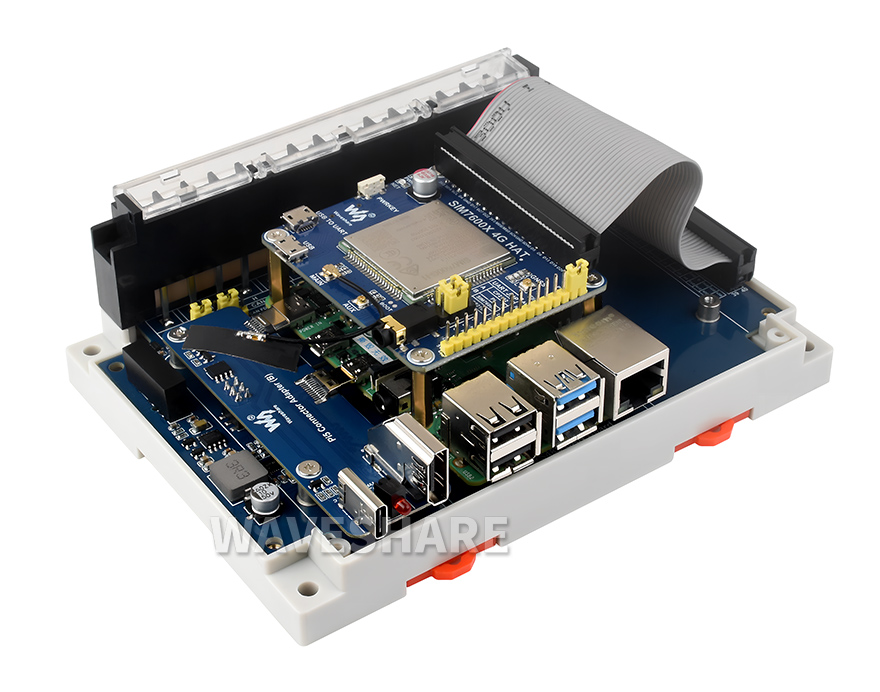

空间大 扩展性强
外壳内空间充足，用户可外接模块扩展更多功能
Pi 5 可通过 PCIe 或 40PIN GPIO 扩展 NVME、ETH、USB、4G/5G 等扩展板
配件选型
Pi 4B /5 可通过 40PIN GPIO 堆叠部分 HAT 扩展板 (须引脚和尺寸不冲突)
上图仅供演示使用。本产品不含树莓派和 PCIe 扩展模块，详细配置请见配置清单

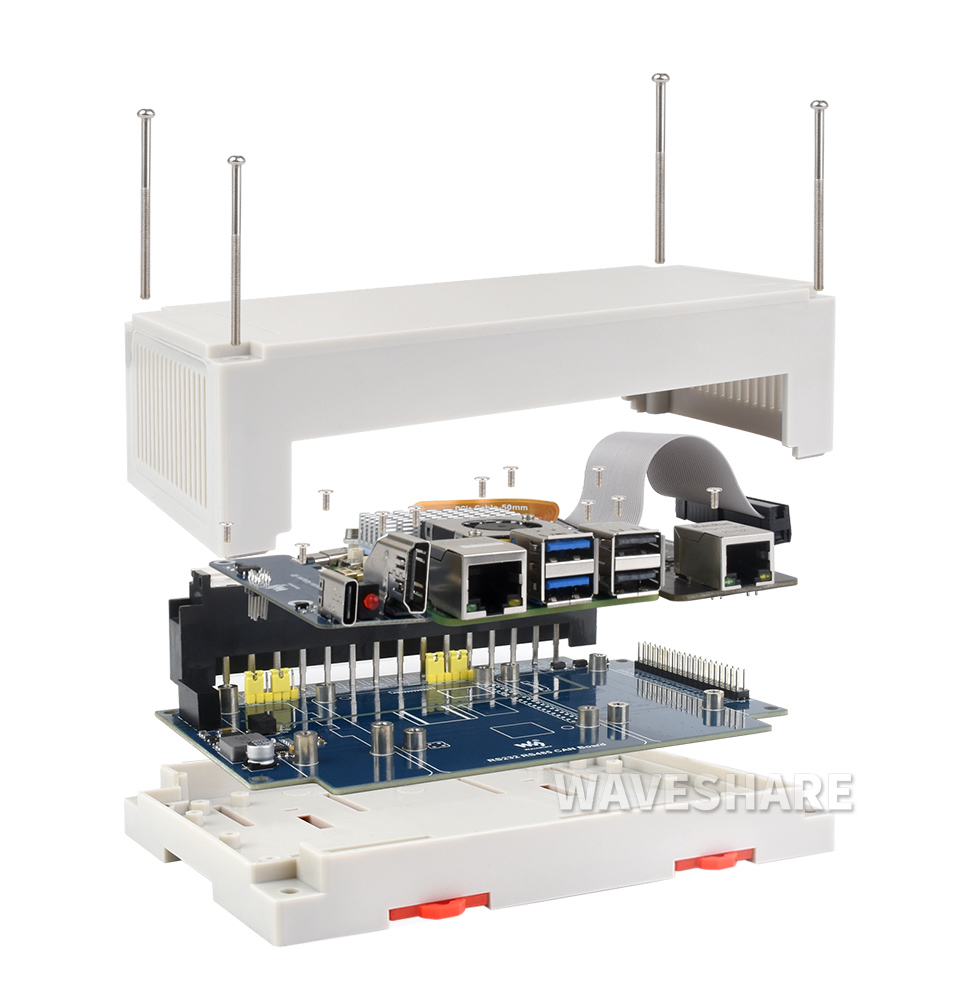

组装说明
上图仅供演示使用。本产品不含树莓派和 PCIe 扩展模块，详细配置请见配置清单

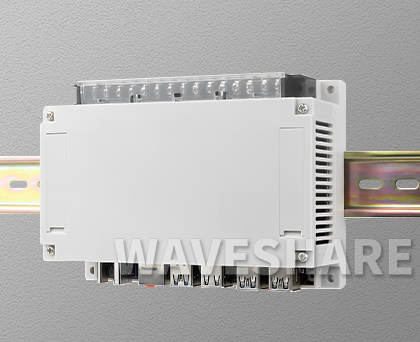

外壳设计
定制的 ABS 环保外壳，支持导轨和壁挂安装，工业安装使用更灵活
带导轨卡扣，支持 35mm 标准导轨
壁挂安装
接口定义
支持批量定制
批量需求，支持定制软硬件包括硬件接口、LOGO、贴标、外壳和网页等
产品尺寸
