树莓派5 USB扩展卡PCIe转四口分控USB3.2扩展卡 5Gbps免驱动即插即用

四路分控,双模式供电,侧边安装
价格
原价
型号
PCIe TO USB 3.2 Gen1 Board (C)
SKU
27834
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

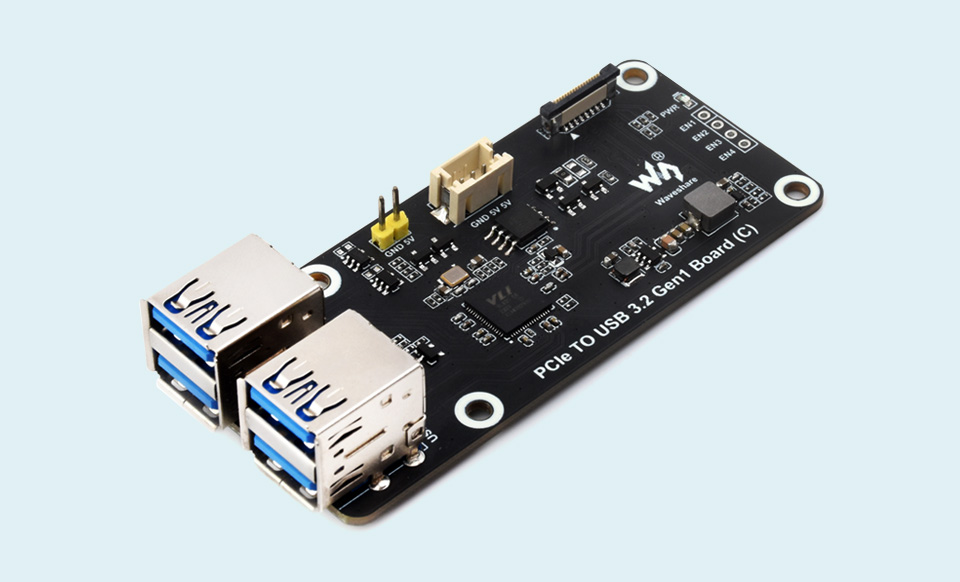

树莓派 5 四口 USB3.2 扩展卡

PCIe 转 USB 3.2 Gen1

支持 Raspberry Pi OS 免驱动,即插即用

树莓派5转四口USB3.2扩展卡

PCIe 排线连接方式

树莓派5转四口USB3.2扩展卡PCIe接口排线的连接方式介绍,分两张图介绍

产品参数

接口标准 高速 USB 3.2 Gen1
通信速率 单口 USB 5Gbps
四口 USB 共 5Gbps
USB 输出 5V@Imax:2A, USB-A 型接口
外部电源 DC 供电端子 5V
使用环境 0℃ ~ 75℃

5Gbps 极速快传

四个接口均支持 USB 3.2 Gen1,理论传输速度可以达 500MB/s
文件传输稳定快速,体验一不般的“快”乐

树莓派5转四口USB3.2扩展卡传输速度和USB2.0对比,USB3.2是5Gbps,USB2.0是480Mbps

让树莓派 5 多达八路 USB 接口
支持接入各种 USB 设备

PCIe 转 4 路 USB 3.2 Gen1 高速接口,方便接入更多外围设备

图标围绕树莓派5转四口USB3.2扩展卡,这些图标包括:打印机、键盘、读卡器、鼠标、遥控手柄、USB风扇、移动硬盘等

本产品不含 树莓派 5 主板 ,详细配置请参考配置清单

四路分控 收放自如

每个 USB 接口支持通过程序断开或者启动供电
想用哪个就用哪个

树莓派5转四口USB3.2扩展卡接入四路摄像头实现分控四路USB口的功能

双模式供电 多一种选择

支持杜邦线供电或者 3PIN 连接线供电

树莓派5转四口USB3.2扩展卡双模式供电,通过杜邦线供电和3PIN连接线供电两个方式

侧边安装设计
不占顶部空间

采用侧边安装设计方案,不占用主板顶部空间
并通过 16PIN 排线接入 PI5

树莓派5转四口USB3.2扩展卡侧边安装设计演示,接入树莓派5带亚克力底板

图片仅供展示,详细配置请参考配置清单

亚克力底板固定
稳定不易松动

树莓派5转四口USB3.2扩展卡亚克力底板固定演示,亚克力底板装在底部

产品尺寸

树莓派5转四口USB3.2扩展卡产品尺寸

PCIE 选型表

产品型号 扩展接口 PCIe 版本 连接方式 电源监控 特点
树莓派 CM4 扩展板 CM4 NANO A板
PCIe TO M.2 Board (D)
M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2280
PCIe TO 2-CH M.2 HAT+ (B) 示例图片
PCIe TO 2-CH M.2 HAT+ (B)
M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2280
PCIe TO 2-CH M.2 HAT+ Image
PCIe TO 2-CH M.2 HAT+
M.2_M_KEY × 2 PCIe ×1 Gen2 HAT+ 双通道 NVME、2242
PCIe TO M.2 HAT+ Image
PCIe TO M.2 HAT+
M.2_M_KEY PCIe ×1 Gen2/3 HAT+ NVME、2242
PCIe TO M.2 MINI Image
PCIe TO M.2 MINI
M.2_M_KEY PCIe ×1 Gen2/3 顶部 NVME、2242、体积小巧
PCIe TO M.2 Board (C) Image
PCIe TO M.2 Board (C)
M.2_M_KEY PCIe ×1 Gen2/3 侧面 NVME、2280、
侧面安装
PCIe TO Gigabit ETH Board (C) Image
PCIe TO Gigabit ETH Board (C)
Gigabit ETH PCIe ×1 Gen2 侧面 千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+ Image
PCIe TO 4G/5G M.2 USB3.2 HAT+
M.2_B_KEY、USB3.2 × 3 PCIe ×1 Gen2 HAT+ 支持 4G/5G 模组、
扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C) Image
PCIe TO USB 3.2 Gen1 Board (C)
USB3.2 × 4 PCIe ×1 Gen2 侧面 扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+ Image
PCIe TO USB 3.2 Gen1 HAT+
USB3.2 × 4 PCIe ×1 Gen2 HAT+ 扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+ Image
PCIe TO Gigabit ETH USB3.2 HAT+
USB3.2 × 3、
Gigabit ETH
PCIe ×1 Gen2 HAT+ 扩展 USB3.2、
扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+ Image
PCIe TO MiniPCIe GbE USB3.2 HAT+
USB3.2 × 2、MiniPCIe、Gigabit ETH PCIe ×1 Gen2 HAT+ 扩展 4G 模组,
扩展 USB3.2 和千兆网口

RM520N-GL 5G HAT+
M.2_B_KEY PCIe ×1 Gen2 HAT+ PCIE 直连 5G 模组、
多种 5G 模组选择

PoE M.2 HAT+
M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2242

PoE M.2 HAT+ (B)
M.2_M_KEY PCIe ×1 Gen2/3 HAT+ PoE、NVME、2280

PCIe TO ETH M.2 HAT+
M.2_M_KEY、
Gigabit ETH
PCIe ×1 Gen2 HAT+ 千兆网口、NVME、2280

资料及服务

微雪资料及服务,微雪商标,微雪技术支持图标,微雪资料教程图标
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
(例程资料以链接中实际给出的为准)

配置清单

  1. USB3.2 扩展卡 × 1
  2. 透明亚克力底板× 1

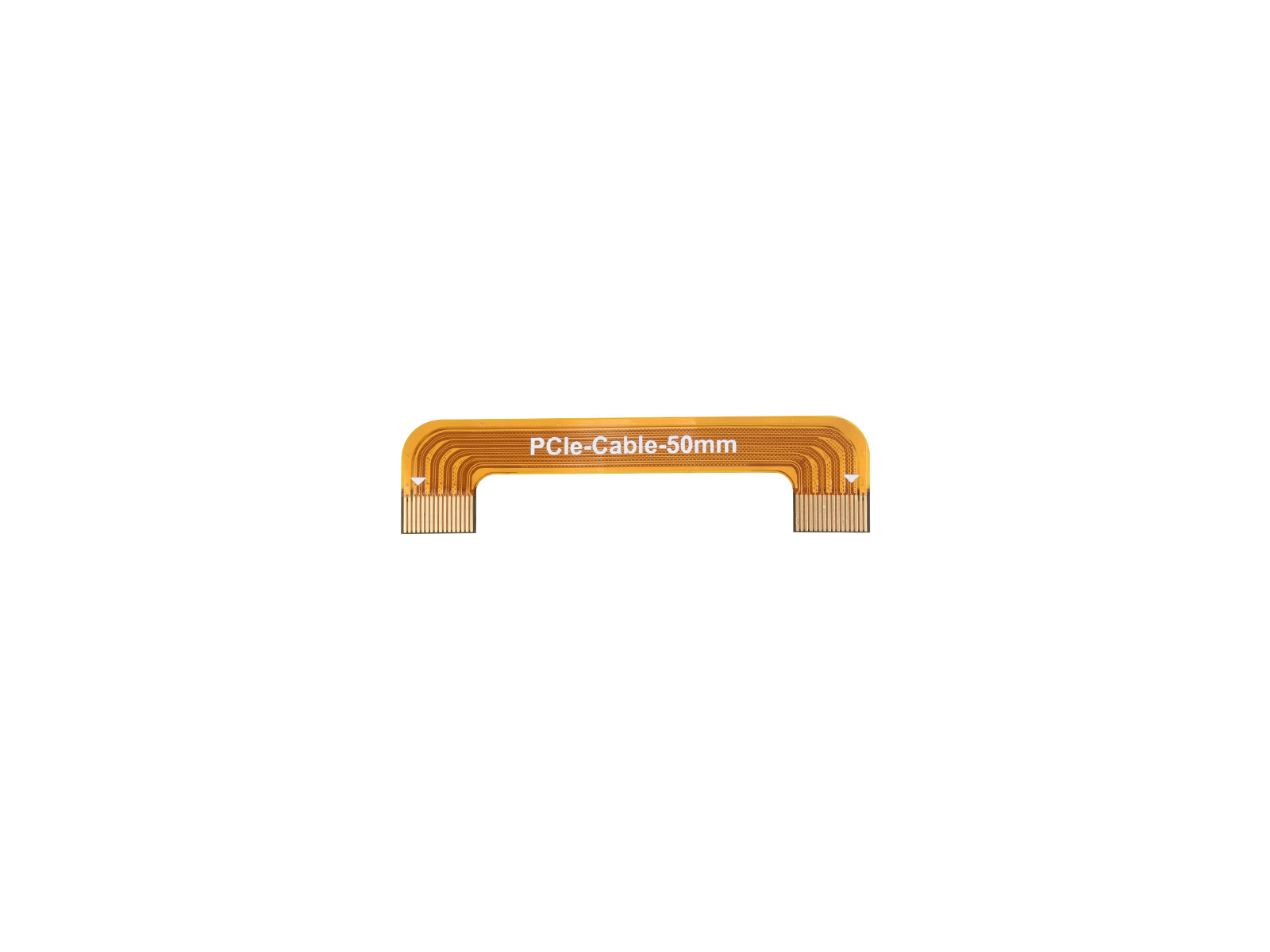

  3. 16PIN PCIe 排线 × 1

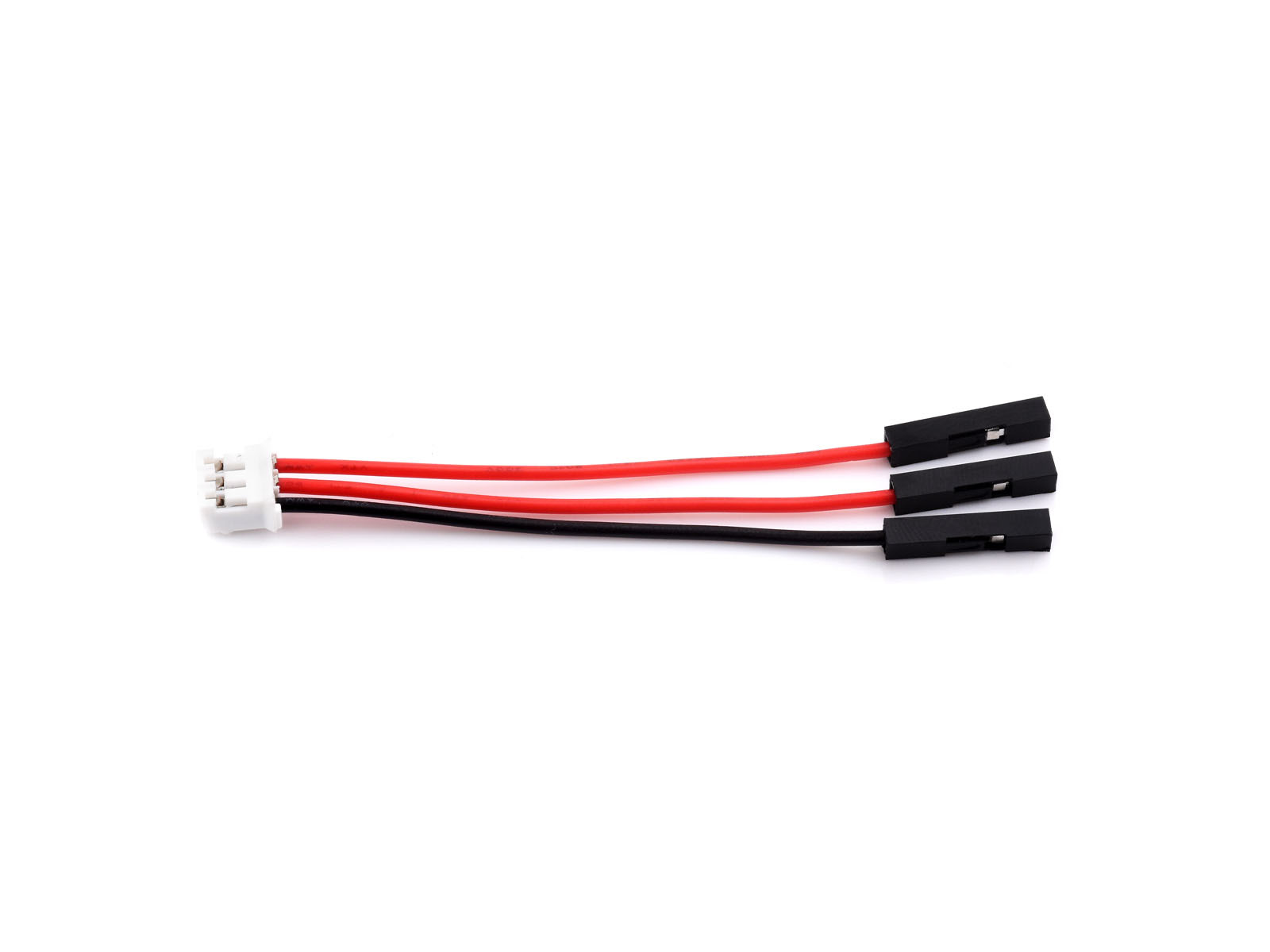

  4. PH2.0 3PIN 连接线 × 1
  5. 螺丝包 × 1
