树莓派5 PCIe转M.2转接板 PI5专用转接板 NVMe协议M.2接口硬盘高速读写侧边安装方案带亚克力透明支撑底板

兼容2230/2242/2260/2280尺寸的M.2硬盘，支持Gen2和Gen3模式，支持从SSD启动PI5

价格

¥45.45

型号

PCIe TO M.2 Board (C)

SKU

26785

品牌

Waveshare

价格参考

含普票

含普票
含13%增票

数量	1+	2+	3+	4+
价格	¥45.45	¥43.43	¥42.42	¥42.02

数量

- +

加入购物车收藏商品

7天无理由退换

树莓派 5 PCIe 接口扩展相关

转M.2 侧边装

关联商品

树莓派5 PCIe转M.2转接板 PI5专用转接板 NVMe协议M.2接口硬盘高速读写侧边安装方案带亚克力透明支撑底板

SK M2 NVME 128GB高速固态硬盘高品质3D TLC闪存颗粒高速读写更加可靠耐用

¥127.26

已选择 0 件商品

组合价 ¥ 45.45

立即购买

产品详情
产品资料
配置清单

加入购物车

PCIe 转 M.2 转接板

专为 Raspberry Pi 5 设计

支持 NVMe 协议 M.2 接口硬盘，高速读写，提升工作效率

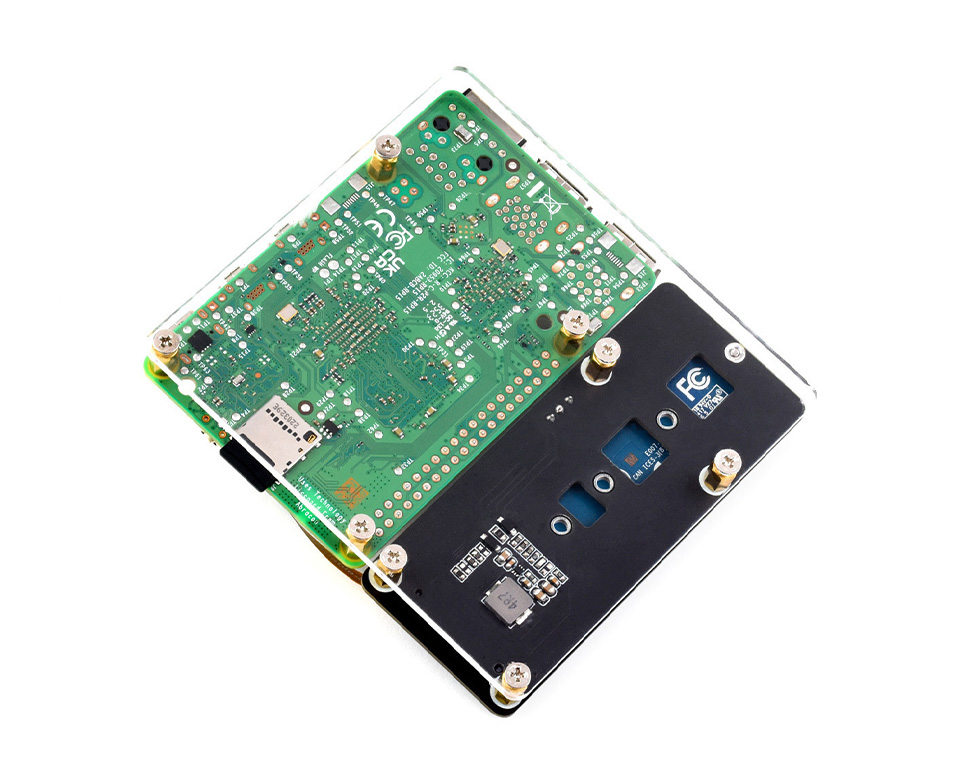

可通过 16PIN 排线接入 PI5

基于 PI5 的 16PIN PCIe 接口设计

图片仅供展示，详细配置请参考配置清单

带亚克力透明支撑底板

采用侧边安装方案，不占用主板顶部空间

图片仅供展示，详细配置请参考配置清单

支持 NVMe 硬盘协议

兼容 2230 / 2242 / 2260 / 2280 尺寸的 M.2 硬盘
支持 Gen2 和 Gen3 模式，支持从 SSD 启动 PI5

多种供电方式

支持 PCIe 排线供电或者 3PIN 连接线供电

注：默认使用 PCIe 排线供电即可，供电不足再使用 3PIN 连接线供电

板载双 LED 指示灯

设备工作状态一目了然

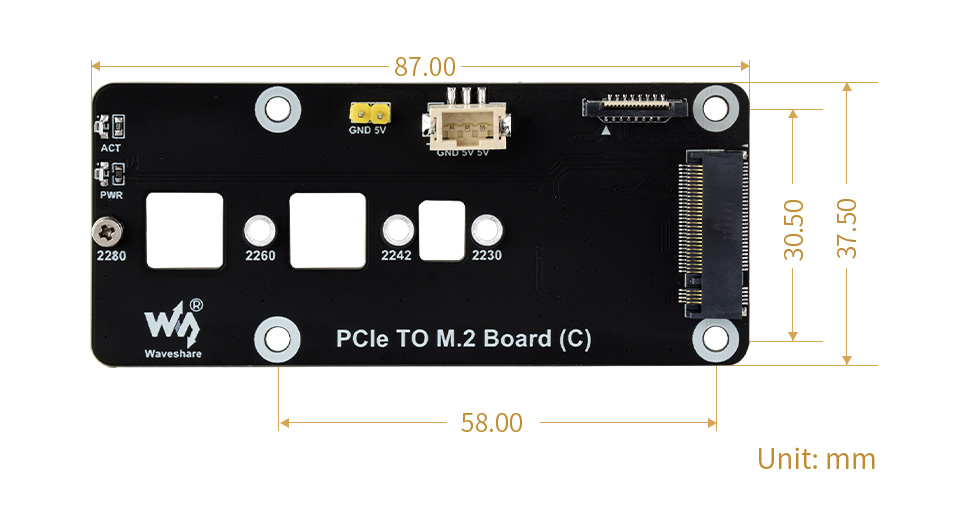

产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVMe、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVMe、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2280
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	PoE、Wi-Fi、蓝牙、2230
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVMe、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	Wi-Fi、BT、M.2_E_KEY、2230
PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面	PCIe x1、x4、x8、x16
PCIe TO 2-CH PCIe HAT	PCIe 16PIN x2	PCIe ×1 Gen2	HAT	PCIe 接口扩展
PCIE TO 4-CH NVME Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	底部	4 通道 NVMe、2280、板载供电
