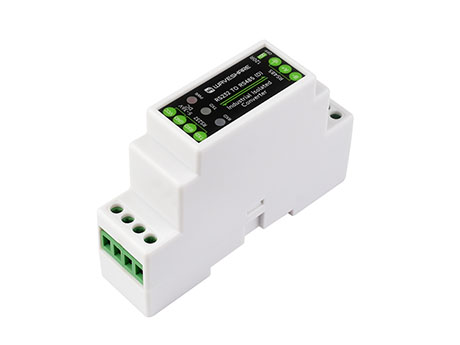

导轨式RS232转RS485有源数字隔离型串口转换器 600W防雷防浪涌多种隔离保护【外置 LED】

TVS瞬态电压抑制管 600W防雷击防浪涌 15千伏静电保护 1200米传输

价格

原价

型号

RS232 TO RS485 (D)

SKU

27830

品牌

Waveshare

版本选择

【B款】无外置 LED 【D款】外置 LED

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

工业导轨类串口转换设备

RS232 转 RS485

RS232 转 RS485 外置LED

TTL 转 RS485

TTL 转 RS422

TTL 转 RS232

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

导轨式 RS232 转 RS485
有源数字隔离型串口转换器

适用于工业、农业、物联网等场景的串口转换

版本选择

【B款】

无外置 LED

【D款】

外置 LED

产品特性

兼容 RS232 / RS485 标准，可将 RS232 信号转换成平衡差分 RS485 信号
传输速率稳定，可靠通信速率为 300 ~ 115200bps
板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式数字隔离，可进行信号隔离，具有可靠性高、抗干扰强和功耗低等特点
板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
工业导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高

产品参数

	【B款】无外置 LED	【D款】外置 LED
常规
产品类型	有源电磁隔离型 RS232 转 RS485 异步双向转换器
供电接口	DC 6V~36V	DC 5V~36V
供电接口	带防反接保护
可靠通信速率	300 ~ 115200bps
设备接口	兼容 RS232 / RS485 标准
RS232 接口
接口形式	接线端子
接口保护	信号滤波，抗干扰	信号滤波，抗干扰，ESD 静电保护
传输距离	约 15 米
传输模式	点对点
RS485 接口
接口形式	接线端子
方向控制	硬件自动判别和控制数据传输方向
接口保护	提供 600W 防雷、防浪涌和 15KV 静电保护
终端电阻	120R，可设置切换使能
传输距离	约 1200 米
传输模式	点对多 (至多 32 个节点，16 个节点以上建议加中继器)
指示灯
PWR	-	电源指示灯，接入电源接口，检测到电压则亮红灯
TXD	-	发送指示灯，有数据从 RS232 接口发出时亮绿灯
RXD	-	接收指示灯，有数据从 RS232 接口发入时亮蓝灯
产品外观
外壳材质	导轨式 ABS 环保外壳
尺寸	91.6 × 23.3 × 58.7mm

基本功能

将 RS232 信号转换成平衡差分的 RS485 信号，可用于接口转换，扩充节点，也可用于延长通信距离

1200 米远距离传输

300 ~ 115200bps 传输速率稳定可靠，传输距离 RS485 约 1200 米，RS232 约 15 米

导轨式串口服务器

导轨安装使用更加方便，扁平式设计可用于组合式并排使用，自由度更高

多重保护安全耐用通信稳定

板载电源和信号双隔离，可提供稳定的隔离电压，可靠性高、抗干扰强；内置防雷管和 TVS 瞬态电压抑制管，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

【B款】接口简介

上侧端子接口说明		下侧端子接口说明
VCC	电源正 DC 6~36V 供电	120R	拨码设置开关
GND	电源地 / RS232 信号地	SGND	RS485 信号地
TXD	RS232 信号发送引脚	A+	RS485 差分信号 A+
RXD	RS232 信号接收引脚	B-	RS485 差分信号 B-

【D款】接口简介

上侧端子接口说明		下侧端子接口说明
VCC	电源正 DC 5~36V 供电	120R	使能排针座
GND	电源地 / RS232 信号地	SGND	RS485 信号地
TXD	RS232 信号发送引脚	A+	RS485 差分信号 A+
RXD	RS232 信号接收引脚	B-	RS485 差分信号 B-

应用拓扑图

RS232 与 RS485 转换

接入上位机、PLC 或其他带有 RS232 接口的设备，可扩展外接 RS485 设备进行点对点半双工通信
