导轨式 TTL 转 RS232

电气隔离型串口转换器

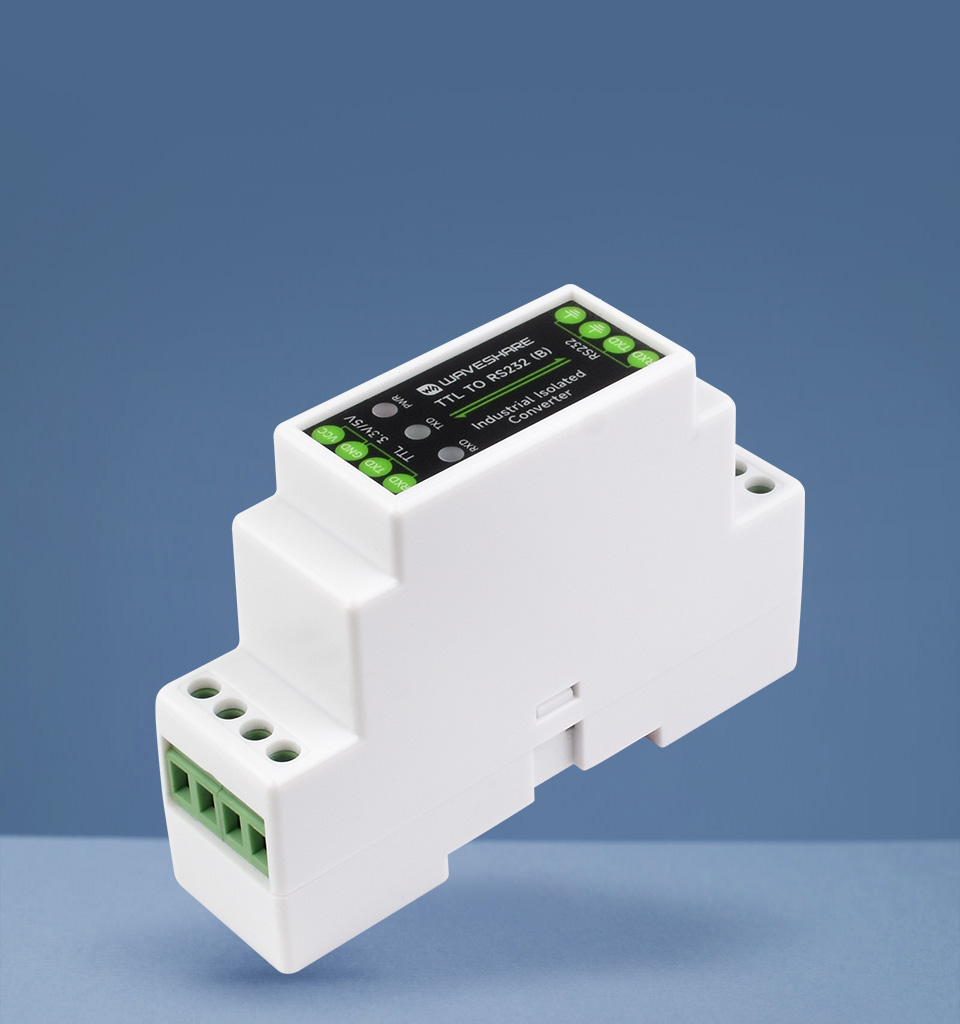

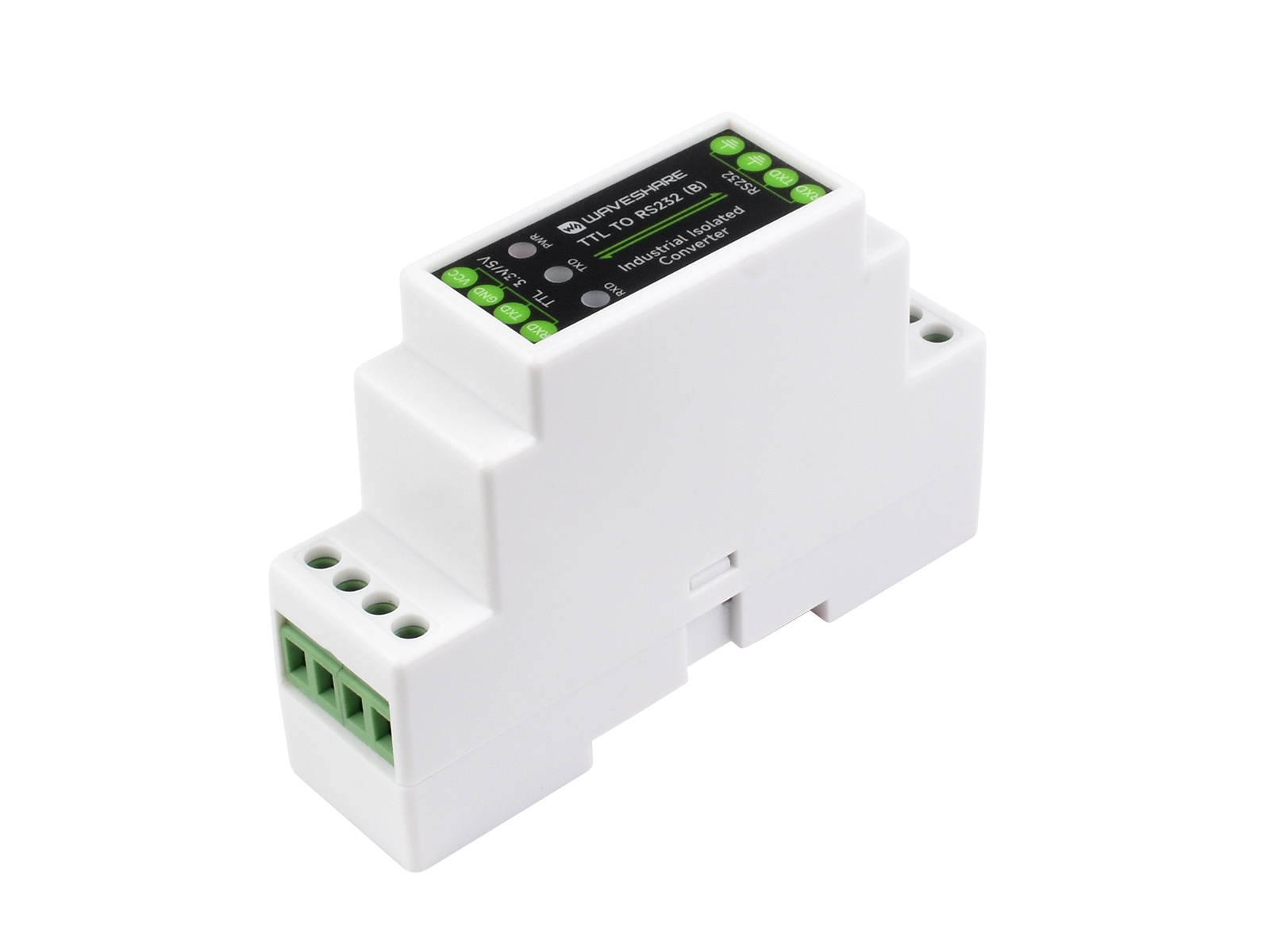

导轨式 TTL 转 RS232 电气隔离型串口转换器主图 导轨式 TTL 转 RS232 电气隔离型串口转换器主图

产品特性

  • 兼容 TTL/RS232 标准，可将 TTL 信号转换成 RS232 信号，全双工通信
  • 兼容 3.3V ~ 5V TTL 信号电平，供电端带防反接和防过压电路
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式数字隔离，可进行信号隔离，具有可靠性高、抗干扰性强和功耗低等特点
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载保护二极管，可以确保电流和电压稳定输出，防止过流过压，提高抗冲击能力
  • 板载端子供电接口，支持 3.3V ~ 5V DC电压范围供电
  • 工业导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高

产品参数

产品类型  电气隔离型 TTL 转 RS232 串口转换器
供电接口 供电电压 3.3V ~ 5V
接口保护 防过压、防反接
设备接口  兼容 TTL / RS232 标准
TTL 接口 接口形式 接线端子
传输距离 小于 10 米
传输模式 点对点
RS232 接口 接口形式 接线端子
接口保护 TVS 管保护，浪涌和静电保护，电源和数字隔离
传输距离 约 15 米
传输模式 点对点
指示灯 PWR 电源指示灯，接入电源接口，检测到电压则亮红灯
TXD 发送指示灯，有数据从 RS232 接口发入时亮灯
RXD 接收指示灯，有数据从 TTL 接口发入时亮灯
产品外观 外壳 导轨式 ABS 环保外壳，适用于 35mm DIN 导轨
尺寸 91.6 × 58.7 × 23.3mm

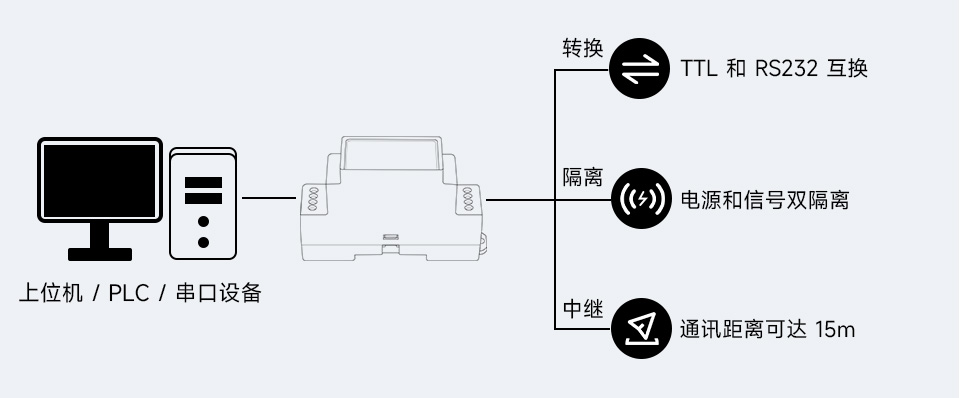

基本功能

将 TTL 信号转换成 RS232 信号
可用于接口转换，也可用于延长通信距离

导轨式 TTL 转 RS232 电气隔离型串口转换器基本功能

导轨式串口服务器

导轨安装使用更加方便，扁平式设计可用于组合式并排使用，自由度更高

导轨式 TTL 转 RS232 电气隔离型串口转换器导轨式串口服务器

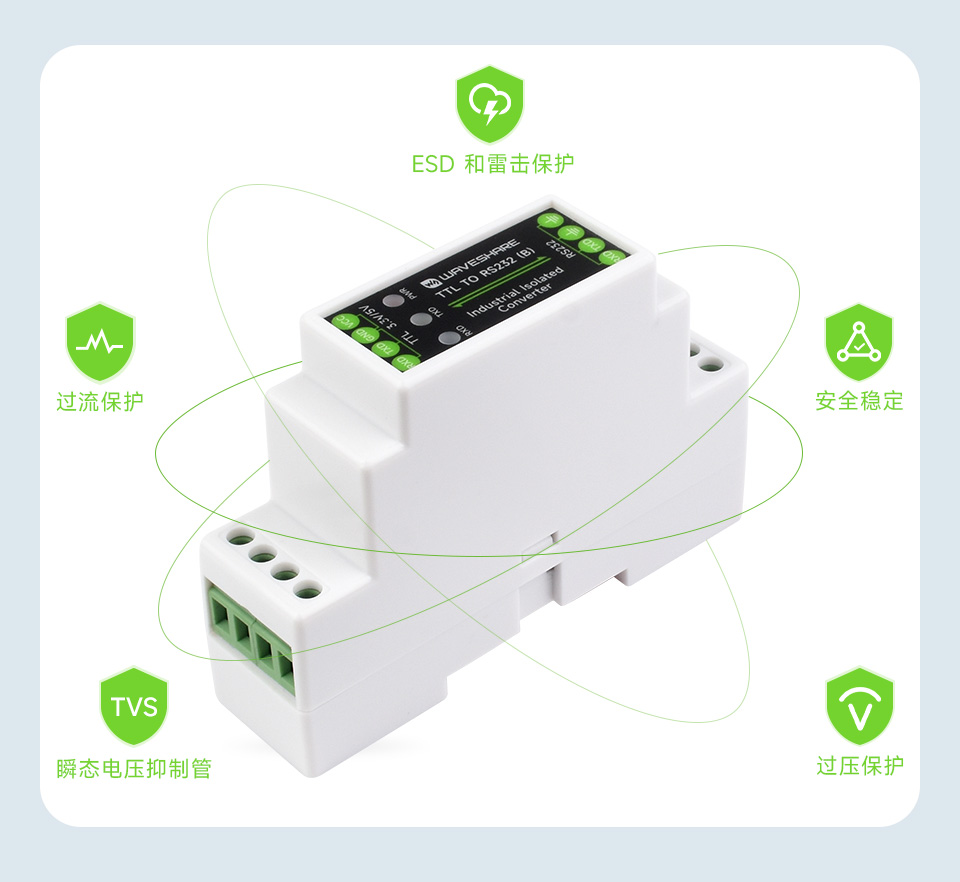

多重保护 安全耐用 通信稳定

板载电源和信号双隔离，可提供稳定的隔离电压，可靠性高、抗干扰强；内置 ESD 静电保护和 TVS 瞬态电压抑制管，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；板载保护二极管，确保电流和电压稳定输出，防过流过压，提高抗冲击能力

导轨式 TTL 转 RS232 电气隔离型串口转换器多重保护

接口简介

导轨式 TTL 转 RS232 电气隔离型串口转换器接口简介
上侧端子接口说明 下侧端子接口说明
VCC 电源正
DC 3.3V ~ 5V 供电 		SGND RS232 信号地
GND 电源地 / TTL 信号地
TXD TTL 信号发送引脚 TXD RS232 信号发送引脚
RXD TTL 信号接收引脚 RXD RS232 信号接收引脚

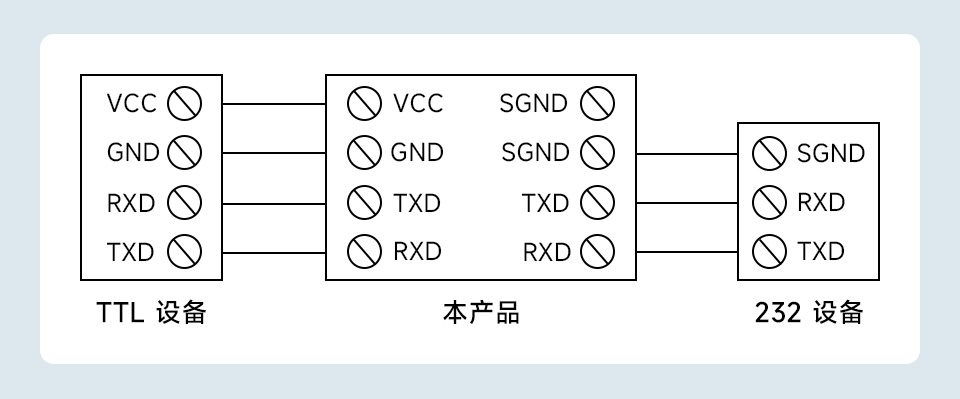

通信连接示意图

TTL 与 RS232 接口转换，点对点，全双工通信，适用于接口转换

导轨式 TTL 转 RS232 电气隔离型串口转换器通信连接示意图

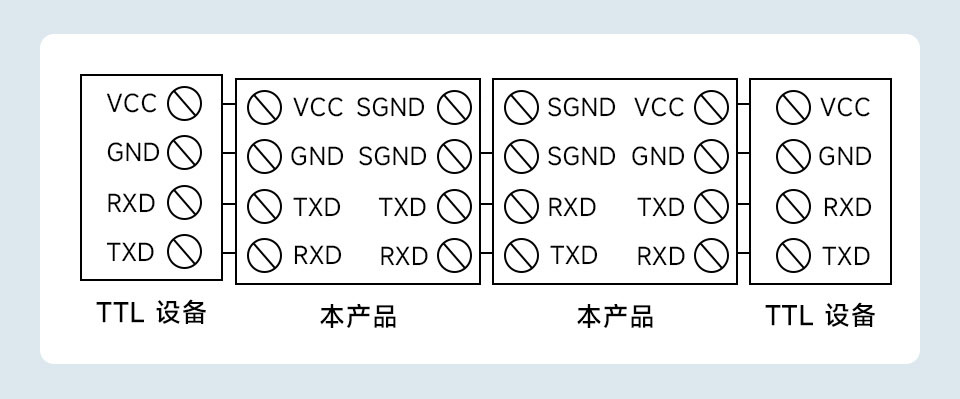

通过两组 TTL 与 RS232 接口转换，点对点，全双工通信
适用于延长 TTL 的通信距离

导轨式 TTL 转 RS232 电气隔离型串口转换器通信连接示意图

应用领域

可广泛应用与主控机之间、主控机与单片机或外设之间，构成点对点远程通信网络，实现应答通信，或者其他需要用到 TTL 转 RS232 转换的工业自动化、物联网等应用场景

导轨式 TTL 转 RS232 电气隔离型串口转换器应用领域

产品尺寸

导轨式 TTL 转 RS232 电气隔离型串口转换器产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/TTL_TO_RS232_(B)_

配置清单

  1. TTL TO RS232 (B) × 1
  2. 螺丝刀 × 1



保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。
