导轨式RS232转RS485有源数字隔离型串口转换器 600W防雷防浪涌多种隔离保护

TVS瞬态电压抑制管 600W防雷击防浪涌 15千伏静电保护 1200米传输
价格
原价
型号
RS232 TO RS485 (B)
SKU
23376
品牌
Waveshare
版本选择
【B款】无外置 LED 【D款】外置 LED
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

RS232 转 RS485 RS232 转 RS485 外置LED TTL 转 RS485 TTL 转 RS422 TTL 转 RS232
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

导轨式 RS232 转 RS485
有源数字隔离型串口转换器

适用于工业、农业、物联网等场景的串口转换

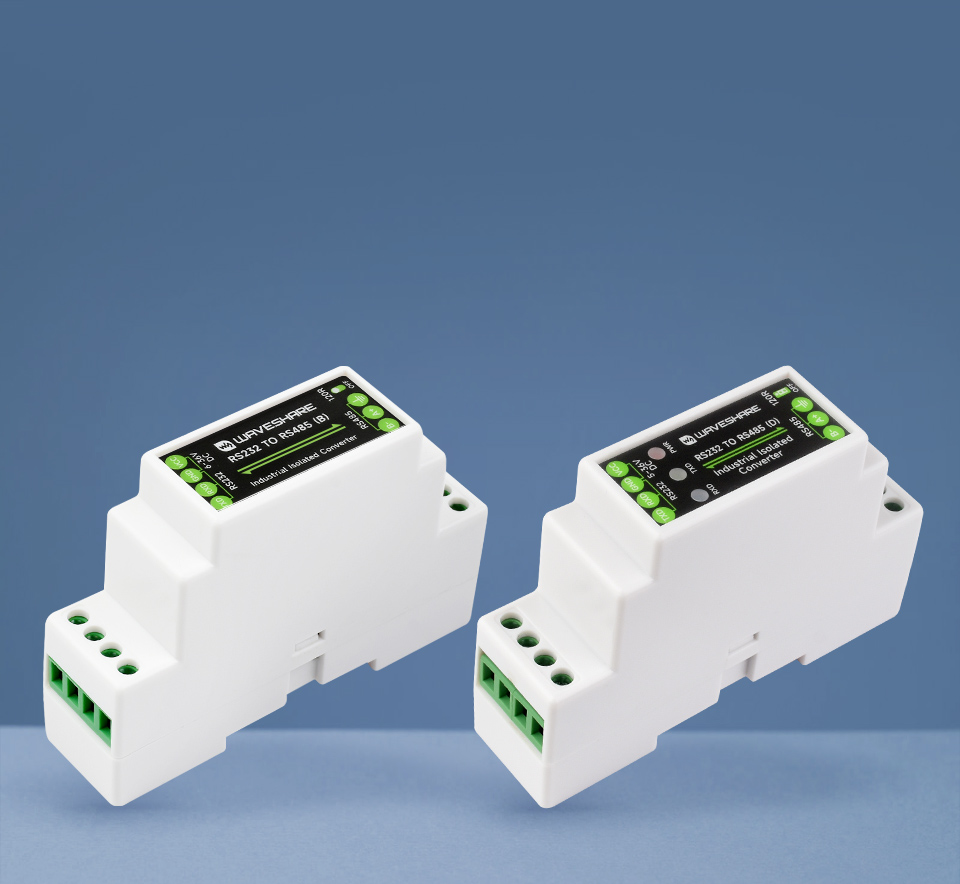

两个导轨式RS232转RS485有源数字隔离型串口转换器在深蓝色背景中，侧视 导轨式RS232转RS485有源数字隔离型串口转换器主图

版本选择

导轨式RS232转RS485有源数字隔离型串口转换器【B款】
【B款】

无外置 LED

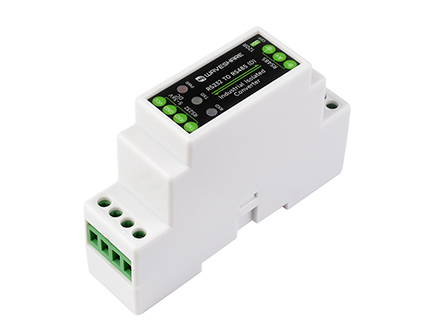

导轨式RS232转RS485有源数字隔离型串口转换器【D款】
【D款】

外置 LED

产品特性

  • 兼容 RS232 / RS485 标准，可将 RS232 信号转换成平衡差分 RS485 信号
  • 传输速率稳定，可靠通信速率为 300 ~ 115200bps
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式数字隔离，可进行信号隔离，具有可靠性高、抗干扰强和功耗低等特点
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
  • 工业导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高

产品参数

【B款】无外置 LED 【D款】外置 LED
常规
产品类型 有源电磁隔离型 RS232 转 RS485 异步双向转换器
供电接口 DC 6V~36V DC 5V~36V
带防反接保护
可靠通信速率 300 ~ 115200bps
设备接口 兼容 RS232 / RS485 标准
RS232 接口
接口形式 接线端子
接口保护 信号滤波，抗干扰 信号滤波，抗干扰，ESD 静电保护
传输距离 约 15 米
传输模式 点对点
RS485 接口
接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 600W 防雷、防浪涌和 15KV 静电保护
终端电阻 120R，可设置切换使能
传输距离 约 1200 米
传输模式 点对多
(至多 32 个节点，16 个节点以上建议加中继器)
指示灯
PWR - 电源指示灯，接入电源接口，检测到电压则亮红灯
TXD - 发送指示灯，有数据从 RS232 接口发出时亮绿灯
RXD - 接收指示灯，有数据从 RS232 接口发入时亮蓝灯
产品外观
外壳材质 导轨式 ABS 环保外壳
尺寸 91.6 × 23.3 × 58.7mm

基本功能

将 RS232 信号转换成平衡差分的 RS485 信号，可用于接口转换，扩充节点，也可用于延长通信距离

导轨式RS232转RS485有源数字隔离型串口转换器的信号转换原理

1200 米远距离传输

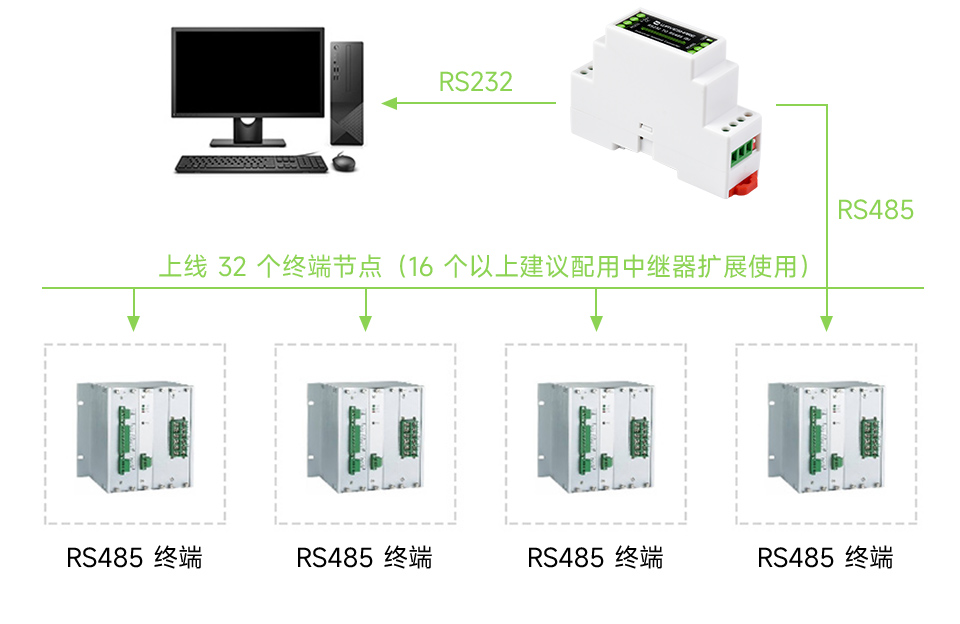

300 ~ 115200bps 传输速率稳定可靠，传输距离 RS485 约 1200 米，RS232 约 15 米

导轨式RS232转RS485有源数字隔离型串口转换器 1200 米远距离传输

导轨式串口服务器

导轨安装使用更加方便，扁平式设计可用于组合式并排使用，自由度更高

导轨式RS232转RS485有源数字隔离型串口转换器导轨式串口服务器

多重保护 安全耐用 通信稳定

板载电源和信号双隔离，可提供稳定的隔离电压，可靠性高、抗干扰强；内置防雷管和 TVS 瞬态电压抑制管，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

导轨式RS232转RS485有源数字隔离型串口转换器多重保护

【B款】接口简介

导轨式RS232转RS485有源数字隔离型串口转换器接口简介
上侧端子接口说明 下侧端子接口说明
VCC 电源正 DC 6~36V 供电 120R 拨码设置开关
GND 电源地 / RS232 信号地 SGND RS485 信号地
TXD RS232 信号发送引脚 A+ RS485 差分信号 A+
RXD RS232 信号接收引脚 B- RS485 差分信号 B-

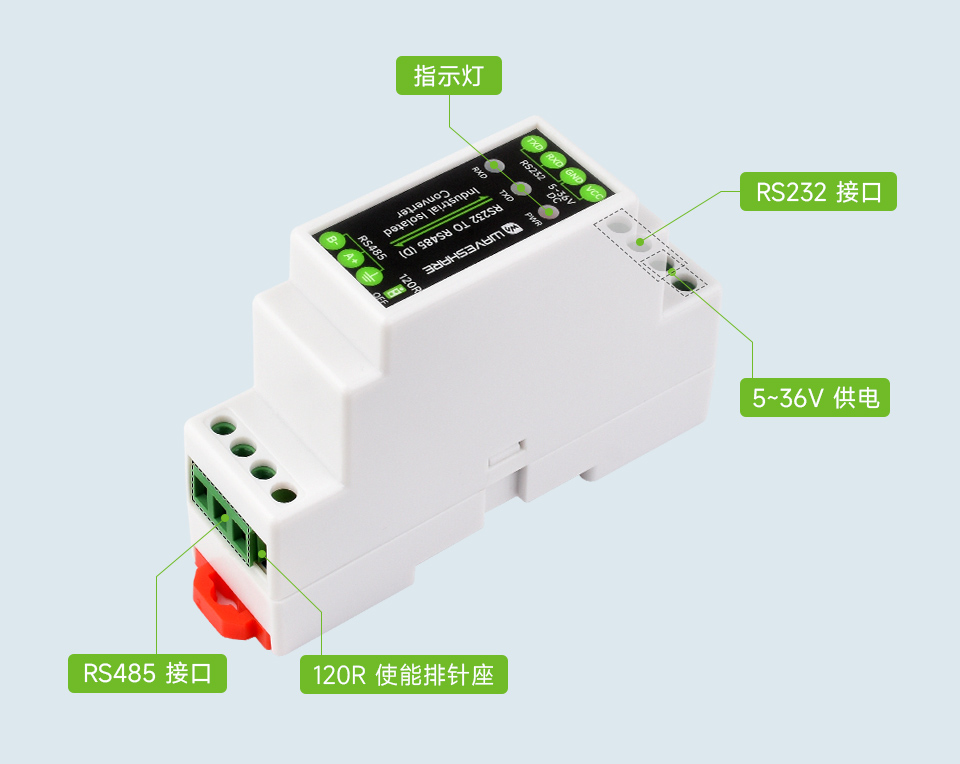

【D款】接口简介

导轨式RS232转RS485有源数字隔离型串口转换器接口简介
上侧端子接口说明 下侧端子接口说明
VCC 电源正 DC 5~36V 供电 120R 使能排针座
GND 电源地 / RS232 信号地 SGND RS485 信号地
TXD RS232 信号发送引脚 A+ RS485 差分信号 A+
RXD RS232 信号接收引脚 B- RS485 差分信号 B-

应用拓扑图

RS232 与 RS485 转换

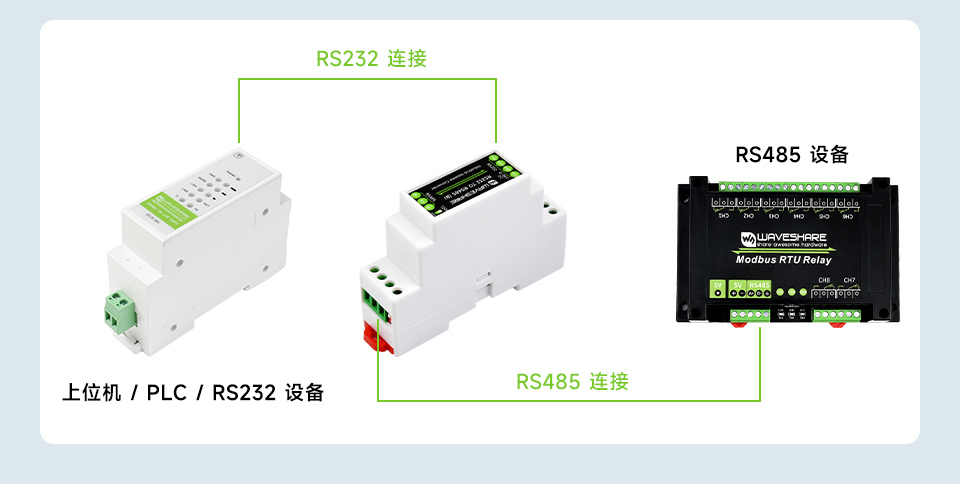

接入上位机、PLC 或其他带有 RS232 接口的设备，可扩展外接 RS485 设备进行点对点半双工通信

导轨式RS232转RS485有源数字隔离型串口转换器应用拓扑图

接入上位机、PLC 或其他带有 RS232 接口的设备，可扩展外接 RS485 设备进行点对多半双工通信

导轨式RS232转RS485有源数字隔离型串口转换器应用拓扑图

应用领域

可广泛应用于主控机之间、主控机与单片机或外设之间，构成点对点、点对多点远程多机通信网络，实现多机应答通信，或者其他需要用到 RS232 转 RS485 转换的工业自动化、物联网等应用场景

导轨式RS232转RS485有源数字隔离型串口转换器应用领域

产品尺寸

导轨式RS232转RS485有源数字隔离型串口转换器产品尺寸

说明：B 款和 D 款基于同款外壳模具，D 款的增加了指示灯开孔，结构尺寸一样。
