导轨式 TTL 转 RS422
电气隔离型串口转换器

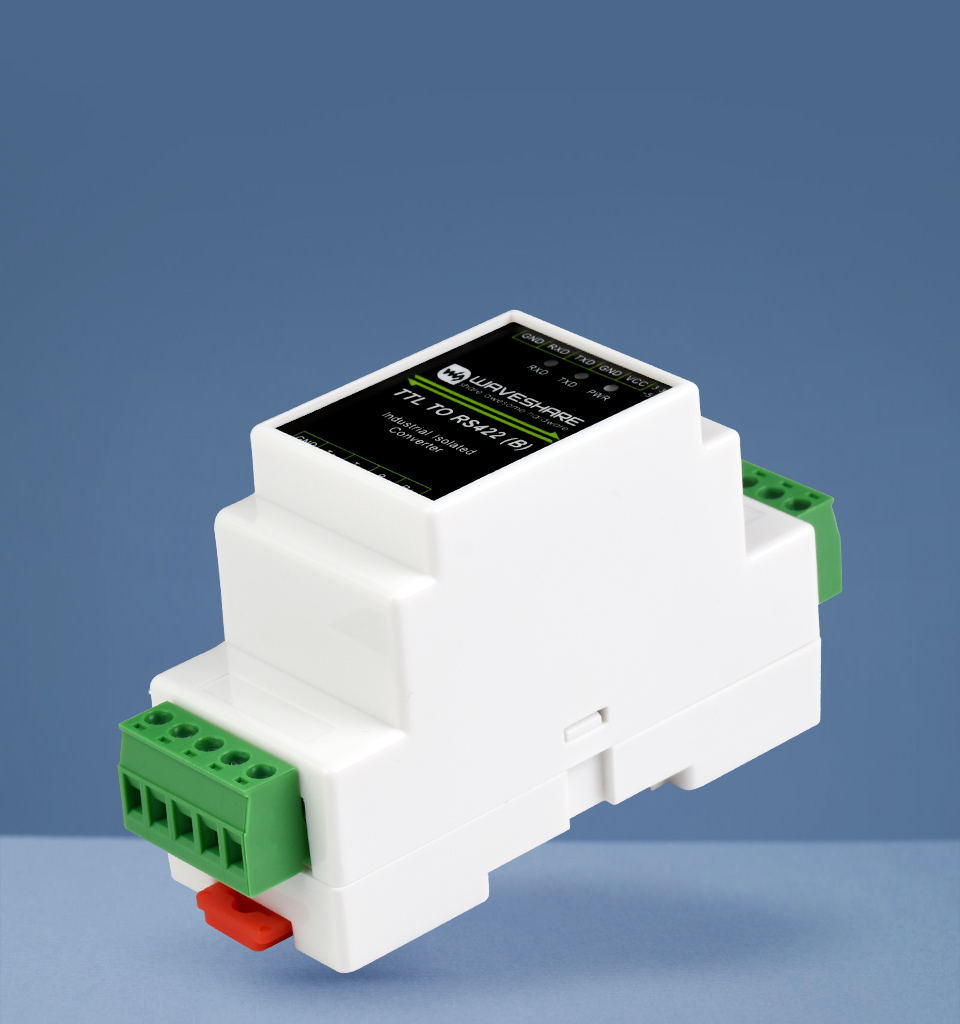

![导轨式 TTL 转 RS422 电气隔离型串口转换器主图]()
![导轨式 TTL 转 RS422 电气隔离型串口转换器主图]()
产品特性
- 兼容 TTL/RS422 标准，可将 TTL 信号转换成差分 RS422 信号，支持全双工通信
- 兼容 3.3V ~ 5V TTL 信号电平，供电端带防反接和防过压电路
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式数字隔离，可进行信号隔离，具有可靠性高、抗干扰强和功耗低等特点
- 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防静电
- 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
- 板载 RS422 输入和输出端 120R 电阻，可用内置的跳线帽切换使能
- 工业导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高
产品参数
| 产品类型 |
电气隔离型 TTL 转 RS422 串口转换器 |
| 供电接口 |
供电电压 |
3.3V ~ 5V |
| 接口保护 |
防过压、防反接 |
| 设备接口 |
兼容 TTL / RS422 标准 |
| TTL 接口 |
接口形式 |
接线端子 |
| 传输距离 |
约 10 米 |
| 传输模式 |
点对点 |
RS422
接口 |
接口形式 |
接线端子 |
| 接口保护 |
提供防浪涌和 15KV 静电保护 |
| 终端电阻 |
120R，可通过跳线帽切换使能 (须拆开外壳才能设置) |
| 传输距离 |
约 1200 米 |
| 传输模式 |
全双工模式，点对多
(至多可接 256 个节点，16 个节点以上建议加中继器) |
| 产品外观 |
外壳 |
导轨式 ABS 环保外壳，适用于 35mm DIN 导轨 |
| 尺寸 |
106.0 × 58.6 × 36.0mm |
基本功能
将 TTL 信号转换成平衡差分的 RS422 信号，可用于接口转换，
扩充节点，也可用于延长通信距离
![导轨式 TTL 转 RS422 电气隔离型串口转换器基本功能]()
导轨式串口服务器
导轨安装使用更加方便，扁平式设计可用于组合式并排使用，自由度更高
![导轨式 TTL 转 RS422 电气隔离型串口转换器导轨式串口服务器]()
多重保护 安全耐用 通信稳定
板载电源和信号双隔离，可提供稳定的隔离电压，可靠性高、抗干扰强；内置 TVS 瞬态电压抑制管，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防静电；板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
![导轨式 TTL 转 RS422 电气隔离型串口转换器多重保护]()
接口简介
![导轨式 TTL 转 RS422 电气隔离型串口转换器接口简介]()
| 上侧端子接口说明 |
下侧端子接口说明 |
| VCC |
电源正
DC 3.3V ~ 5V 供电 |
R+ |
RS422 接收差分信号正 |
| GND |
电源地 |
R- |
RS422 接收差分信号负 |
| TXD |
TTL 信号发送引脚 |
T- |
RS422 发送差分信号负
RS485 差分信号负 (B-)* |
| RXD |
TTL 信号接收引脚 |
T+ |
RS422 发送差分信号正
RS485 差分信号正 (A+)* |
| GND |
TTL 信号地 |
GND |
RS485/422 信号地 |
*说明：本产品主要用于接入 RS422 通信；若用于 RS485 通信，只能发送不能接收，如须用 RS485 进行收发通信，推荐使用 TTL TO RS485 (B)
通信连接示意图
TTL 与 RS422 接口转换，点对点，全双工通信，适用于接口转换
![导轨式 TTL 转 RS422 电气隔离型串口转换器通信连接示意图]()
TTL 与 RS422 接口转换，点对多，全双工通信，适用于扩充通信节点
![导轨式 TTL 转 RS422 电气隔离型串口转换器通信连接示意图]()
通过两组 TTL 与 RS422 接口转换，点对点，全双工通信，
适用于延长 TTL 的通信距离
![导轨式 TTL 转 RS422 电气隔离型串口转换器通信连接示意图]()
应用领域
可广泛应用于主控机之间、主控机与单片机或外设之间，构成点对点、点对多点远程多机通信网络，实现多机应答通信，或者其他需要用到 TTL 转 RS422 转换的工业自动化、物联网等应用场景
![导轨式 TTL 转 RS422 电气隔离型串口转换器应用领域]()
产品展示
![导轨式 TTL 转 RS422 电气隔离型串口转换器产品展示]()
产品尺寸
![导轨式 TTL 转 RS422 电气隔离型串口转换器产品尺寸]()
