导轨式TTL转RS485电气隔离型串口转换器 600W防雷防浪涌多种隔离保护

TVS瞬态电压抑制管 600W防雷击防浪涌 15千伏静电保护 1200米传输
价格
原价
型号
TTL TO RS485 (B)
SKU
23778
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

RS232 转 RS485 RS232 转 RS485 外置LED TTL 转 RS485 TTL 转 RS422 TTL 转 RS232
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

导轨式 TTL 转 RS485

电气隔离型串口转换器

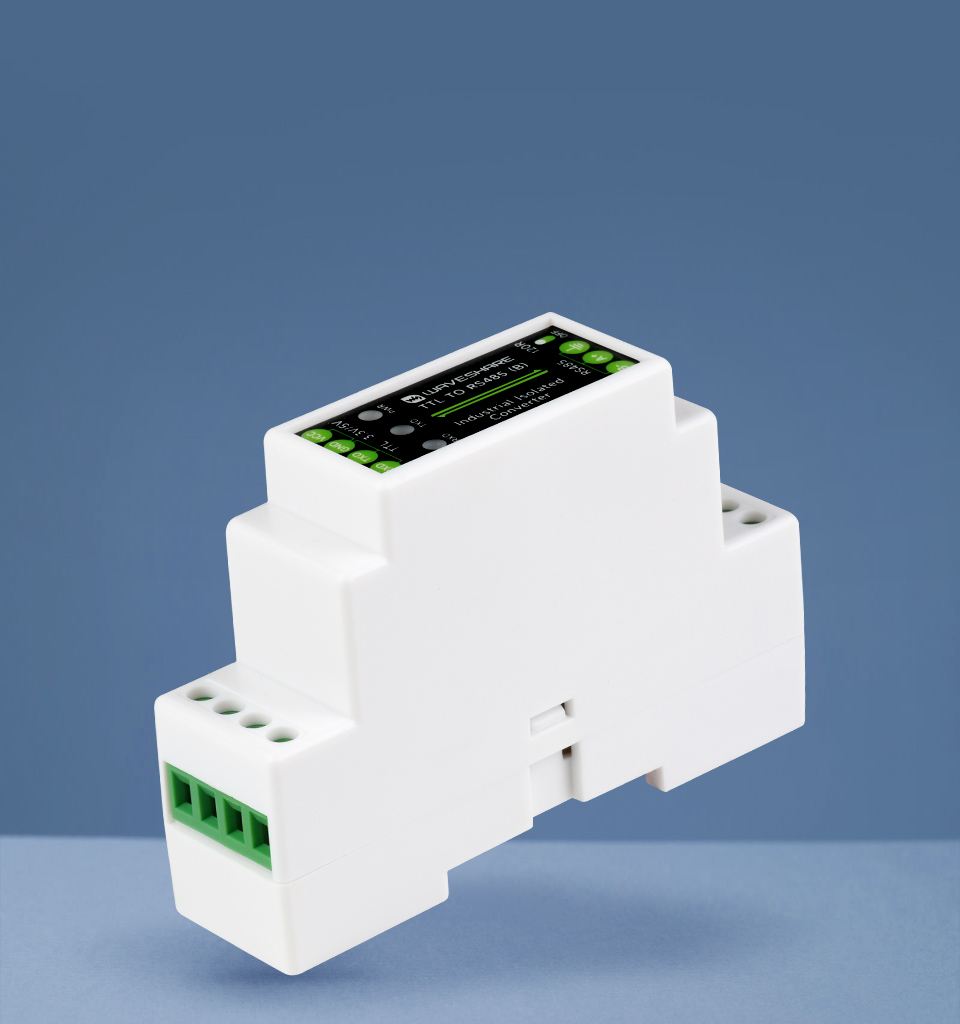

导轨式 TTL 转 RS485 电气隔离型串口转换器主图 导轨式 TTL 转 RS485 电气隔离型串口转换器主图

产品特性

  • 兼容 TTL/RS485 标准，可将 TTL 信号转换成差分 RS485 信号，半双工通信
  • 兼容 3.3V ~ 5V TTL 信号电平，供电端带防反接和防过压电路
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式数字隔离，可进行信号隔离，具有可靠性高、抗干扰强和功耗低等特点
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
  • 板载 RS485 输出终端 120R 电阻，可开关切换使能，方便操作
  • 工业导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高

产品参数

产品类型 电气隔离型 TTL 转 RS485 串口转换器
供电接口 供电电压 3.3V ~ 5V
接口保护 防过压、防反接
设备接口 兼容 TTL / RS485 标准
TTL 接口 接口形式 接线端子
传输距离 小于 10 米
传输模式 点对点
RS485 接口 接口形式 接线端子
接口保护 提供 600W 防雷、防浪涌和 15KV 静电保护
终端电阻 120R，可通过拨码开关切换使能
传输距离 约 1200 米
传输模式 点对多
(至多 32 个节点，16 个节点以上建议加中继器）
产品外观 外壳 导轨式 ABS 环保外壳，适用于 35mm DIN 导轨
尺寸 91.6 × 58.7 × 23.3mm

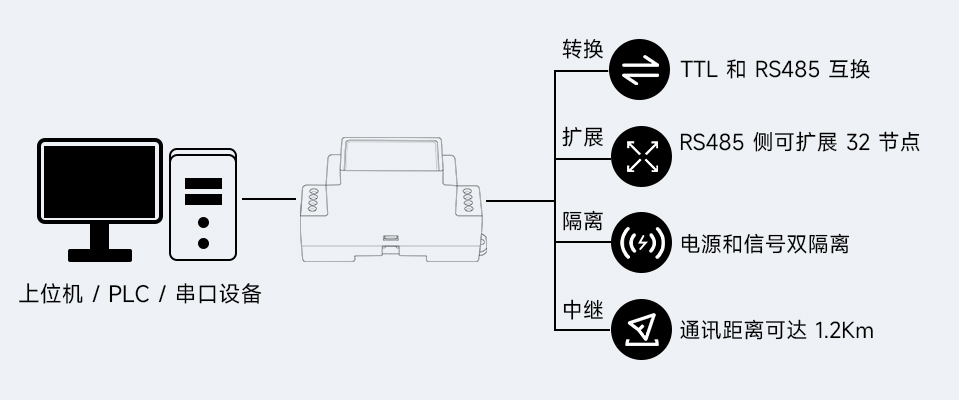

基本功能

将 TTL 信号转换成平衡差分的 RS485 信号，可用于接口转换，
扩充节点，也可用于延长通信距离

导轨式 TTL 转 RS485 电气隔离型串口转换器基本功能

导轨式串口服务器

导轨安装使用更加方便，扁平式设计可用于组合式并排使用，自由度更高

导轨式 TTL 转 RS485 电气隔离型串口转换器导轨式串口服务器

多重保护 安全耐用 通信稳定

板载电源和信号双隔离，可提供稳定的隔离电压，可靠性高、抗干扰强；内置防雷管和 TVS 瞬态电压抑制管，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

导轨式 TTL 转 RS485 电气隔离型串口转换器多重保护

接口简介

导轨式 TTL 转 RS485 电气隔离型串口转换器接口简介
上侧端子接口说明 下侧端子接口说明
VCC 电源正
DC 3.3V ~ 5V 供电		 拨码开关 120R 使能开关
GND 电源地 SGND 485 信号地
TXD TTL 信号发送引脚 A+ RS485 差分信号正
RXD TTL 信号接收引脚 B- RS485 差分信号负

通信连接示意图

TTL 与 RS485 接口转换，点对点，半双工通信，适用于接口转换

导轨式 TTL 转 RS485 电气隔离型串口转换器通信连接示意图

TTL 与 RS485 接口转换，点对多，半双工通信，适用于扩充通信节点

导轨式 TTL 转 RS485 电气隔离型串口转换器通信连接示意图

通过两组 TTL 与 RS485 接口转换，点对点，半双工通信，
适用于延长 TTL 的通信距离

导轨式 TTL 转 RS485 电气隔离型串口转换器通信连接示意图

应用领域

可广泛应用于主控机之间、主控机与单片机或外设之间，构成点对点、点对多点远程多机通信网络，实现多机应答通信，或者其他需要用到 TTL 转 RS485 转换的工业自动化、物联网等应用场景

导轨式 TTL 转 RS485 电气隔离型串口转换器应用领域

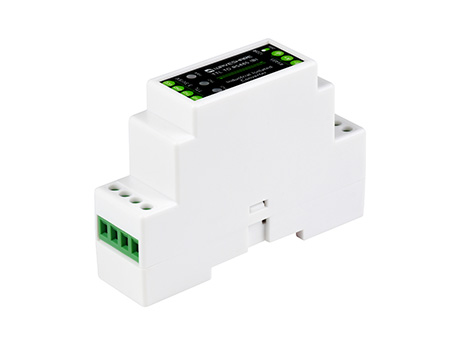

产品展示

导轨式 TTL 转 RS485 电气隔离型串口转换器产品展示

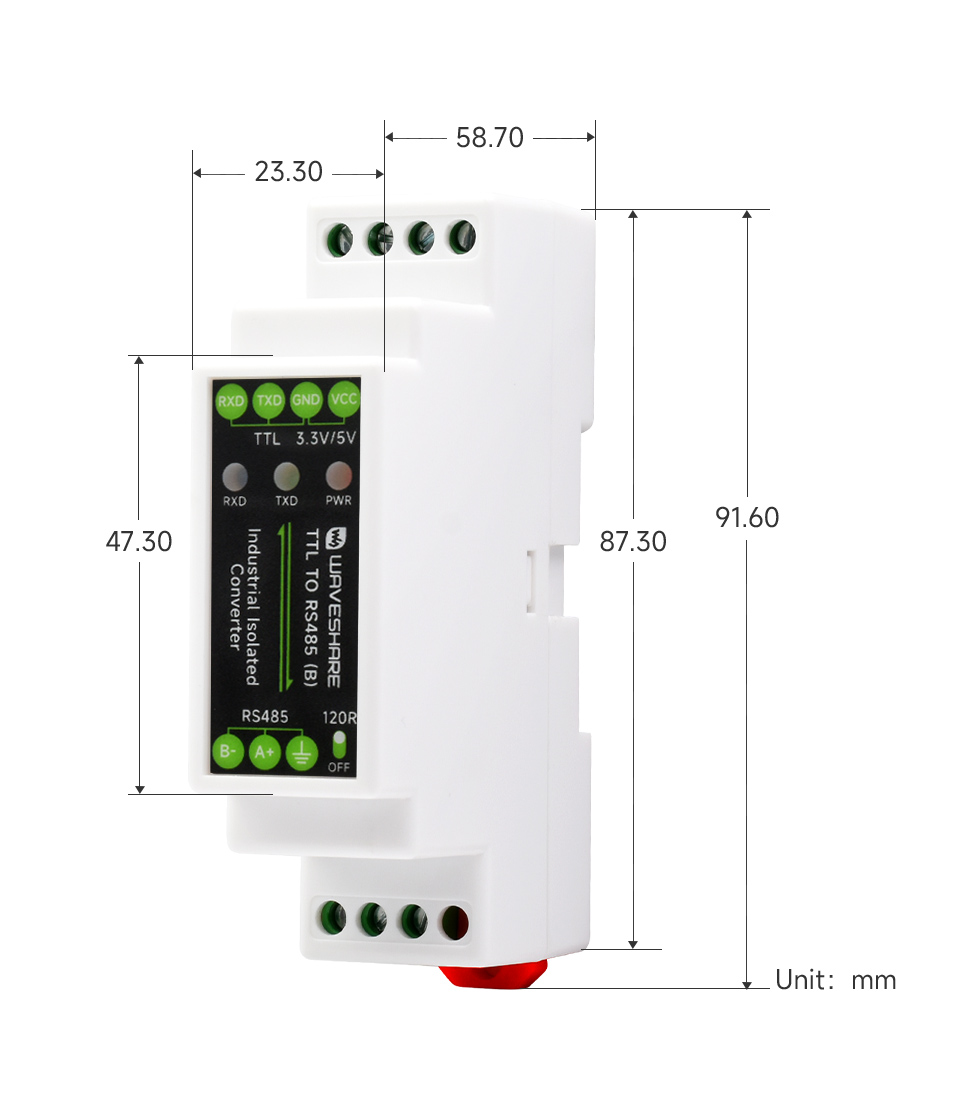

产品尺寸

导轨式 TTL 转 RS485 电气隔离型串口转换器产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/TTL_TO_RS485_(B)_
