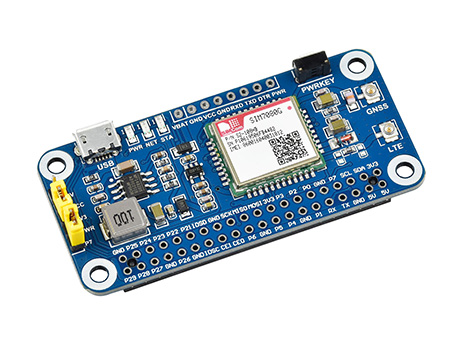

树莓派NB-IoT/Cat-M(eMTC)/GNSS扩展板 SIM7080G模组 全球通用

树莓派NB-IoT/Cat-M(eMTC)/GNSS扩展板 SIM7080G模组 全球通用

支持全球频段的NB-IoT和Cat-M，带定位功能，体积小巧、通信延迟低、覆盖广，适用于物联网应用
价格
¥0.00
型号
SIM7080G Cat-M/NB-IoT HAT
SKU
17636
品牌
Waveshare
数量
- +

加入购物车 收藏商品

7天无理由退换

SIM7000G Cat-M/NB-IoT/2G SIM7070G Cat-M/NB-IoT/GPRS SIM7080G Cat-M/NB-IoT SIM7020C NB-IoT SIM7028 NB-IoT
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

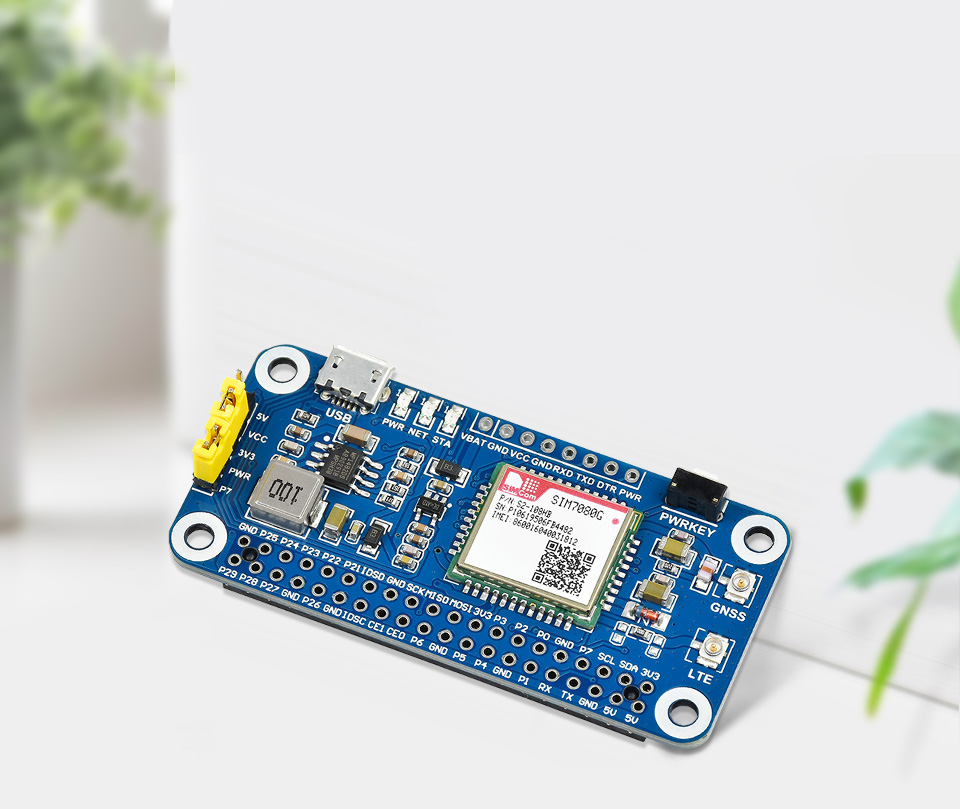

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板首图

树莓派NB-IoT/Cat-M(eMTC)/
GNSS扩展板

支持全球频段的NB-IoT和Cat-M和GNSS定位
全球通用


我是一款具有NB-IoT (窄带物联网)、Cat-M (也叫eMTC，增强机器类通信) 和GNSS (全球导航卫星系统) 功能的树莓派扩展板。 随着移动通信LTE技术的演进发展，2G/3G逐渐退网，未来将是由低带宽的NB-IoT/Cat-M和高带宽的4G/5G通信技术主导的物联网世界。 而我支持全球频段的NB-IoT和Cat-M，带定位功能，体积小巧、通信延迟低、覆盖广，非常适用于如智能仪表、资产跟踪、远程监控、电子医疗等物联网应用。


我的特性


  • 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板
  • 支持TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT等通信协议
  • 支持GNSS定位 (GPS、GLONASS、北斗和Galileo)
  • 板载USB接口，可用于测试AT指令、获取GPS定位信息等
  • 引出UART控制引脚，可接入Arduino/STM32等主控板
  • 板载电平转换电路，默认为3.3V工作，可通过跳线帽设置成5V
  • 板载SIM卡槽，仅支持1.8V SIM卡 (不支持3V的SIM卡)
  • 板载3个LED指示灯，方便查看模块运行状态
  • 支持串口波特率范围：300~3686400 bps
  • 支持自适应几种常用波特率：9600/19200/38400/57600/115200 bps
  • 提供完善的配套资料手册 (Raspberry Pi/Arduino/STM32等示例程序)

我的参数


NB-IoT/Cat-M
工作频段 NB-IoT：B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M： B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
发射功率 Class 5 (0.125W@LTE)
传输速率 NB-IoT：136Kbps(DL) / 150Kbps(UL)
Cat-M：589Kbps(DL) / 1119Kbps(UL)
支持SIM卡 NB-IoT / Cat-M卡 (仅支持1.8V的SIM卡)
适用地区 全球通用
GNSS参数
接收 16个通道
C/A Code
工作频段 GNSS L1：1575.42 ± 1.023MHz
GLONASS：1597.5 ~ 1605.8MHz
BeiDou：1559.05 ~ 1563.14MHz
Galileo L1：1575.42 ± 1.023MHz
更新频率 1 Hz (默认)
GNSS数据格式 NMEA-0183
GNSS天线 有源天线
其他参数
供电电压 5V
逻辑电平 5V / 3.3V (可通过跳线帽切换)
整机耗流 空闲模式：39mA
单模组耗流
(VBAT = 3.8V) 		空闲模式：10mA
休眠模式：1.2mA
PSM模式：3.2uA
eDRX模式：0.59mA (eDRX = 81.92s)
工作温度 -40°C ~ 85°C
存储温度 -45°C ~ 90°C
产品尺寸 30.5 × 65mm

基于Raspberry Pi 40PIN接口设计


适用于Raspberry Pi系列主板

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板基于Raspberry Pi 40PIN接口设计
树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板支持全球频段

支持全球频段的NB-IoT、Cat-M

NB-IoT：B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M： B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85

云平台通信


支持TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/
LWM2M/COAP/MQTT等通信协议

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板云平台通信

支持GNSS定位

支持GNSS定位(GPS、GLONASS、北斗和Galileo)

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板支持GNSS定位

资源简介


树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板资源简介

芯片简介

  1. SIM7080G模组
  2. MP1482电源芯片
  3. RT9193-33电源芯片

接口简介

  1. Raspberry Pi GPIO接口
    • 方便接入Raspberry Pi
  2. USB接口
    • 可用于测试AT指令、获取GPS定位信息等
  3. SIM7080G的UART电平选择接口
    • 方便更改5V/3.3V接口电平
  1. SIM7080G控制接口
    • 方便接入Arduino/STM32等主控板
  2. SIM卡槽
    • 只支持1.8V SIM卡
  3. LTE天线接口
  4. GNSS天线接口

其他器件简介

  1. 模组开关按键
  2. SIM7080G状态指示灯
  3. 网络状态指示灯
  4. 电源指示灯

接口定义


树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板接口定义

外形尺寸


树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板外形尺寸

选型列表

模组类别 Cat-M & NB-IoT & GSM Cat-M & NB-IoT NB-IoT
产品型号 SIM7000C / SIM7000E* SIM7000G SIM7070G SIM7080G SIM7020C / SIM7020E* SIM7028
工作频段
NB-IoT SIM7000C：
LTE-FDD：B1, B3, B5, B8
SIM7000E：
LTE-FDD：B3, B8, B20, B28
 B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28 B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85 SIM7020C：
LTE-FDD：
B1, B3, B5, B8
SIM7020E：
LTE-FDD：
B1, B3, B5, B8, B20, B28		 B1, B2, B3, B4, B5, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B66, B70, B85
Cat-M B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B39 B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85 不支持
GSM GPRS/EDGE 900, 1800 MHz GSM/GPRS/EDGE 850, 900, 1800, 1900MHz 不支持 不支持
GNSS SIM7000C/SIM7000G：GPS, GLONASS, BeiDou
SIM7000E/SIM7070G/SIM7080G：GPS, GLONASS, BeiDou, Galileo		 不支持
数据传输
NB-IoT(Kbps) 34(DL)/66(UL) 136(DL)/150(UL) 26.15(DL)/62.5(UL) 127(DL)/159(UL)
Cat-M(Kbps) 300(DL)/375(UL) 589(DL)/1119(UL)
EDGE(Kbps) 236.8(DL)/236.8(UL) 236.8(DL)/236.8(UL)
GPRS(Kbps) 85.6(DL)/85.6(UL) 85.6(DL)/85.6(UL)
软件特性
网络协议 TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP, MQTT 等
固件升级 USB UART UART/USB
硬件接口
SIM 卡插槽 1.8V/3V 1.8V 1.8V 1.8V/3V 1.8V/3V
UART 接口 支持，串口收发 AT 指令 支持，串口收发
AT 指令、升级固件
USB接口 支持，可用于测试 AT 指令、获取 GPS 定位信息、升级固件等 不支持，仅外部供电用 支持，串口收发 AT 指令、升级固件
天线接口 LTE 天线 (SMA 接口) + GNSS 天线 (IPEX 接口) LTE 天线 (IPEX 接口)
+ GNSS 天线 (IPEX 接口)		 LTE 天线 (SMA 接口)
应用场景
使用地区 SIM7000C:中国
SIM7000E:欧洲/非洲/澳洲/东南亚		 全球通用 SIM7020C:中国
SIM7020E:欧洲/非洲/澳洲/东南亚		 全球通用
典型应用 表计、远程控制、智能家居、智能城市、智能农牧业等

*部分产品未上架，如有需要请联系客服



资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 示例程序
  • 电路原理图



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/SIM7080G_Cat-M/NB-IoT_HAT

配置清单



  1. SIM7080G Cat-M/NB-IoT HAT × 1

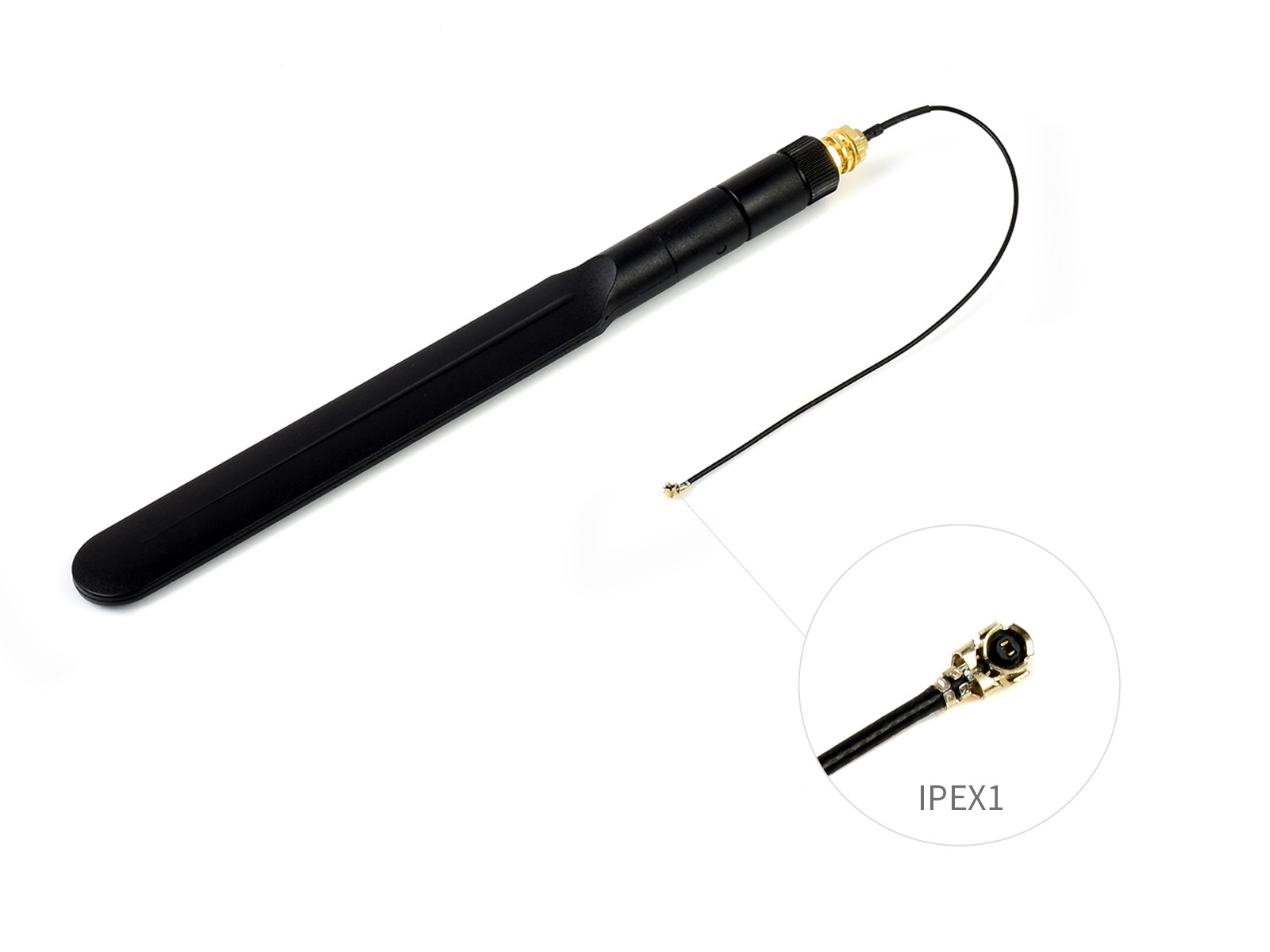

  2. LTE天线 × 1
  3. GPS External Antenna (B) × 1
  4. 移动NB-IoT卡 × 1
  5. USB线 type A公口 转micro公口 × 1
  6. 2×20PIN长排座 × 1
  7. 螺丝包 × 1
