SIM7020C 树莓派NB-IoT扩展板 国内全网通
B1/B3/B5/B8频段 国内NB-IoT全网通
型号
SIM7020C NB-IoT HAT
SKU
15935
品牌
Waveshare
价格参考
含普票
- 含普票
| 数量 | 1+ | 2+ | 3+ | 4+ |
| 价格 | ¥79.79 | ¥76.76 | ¥75.25 | ¥74.64 |
- 产品详情
- 产品资料
- 配置清单
- 保修&售后服务
SIMCOM公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

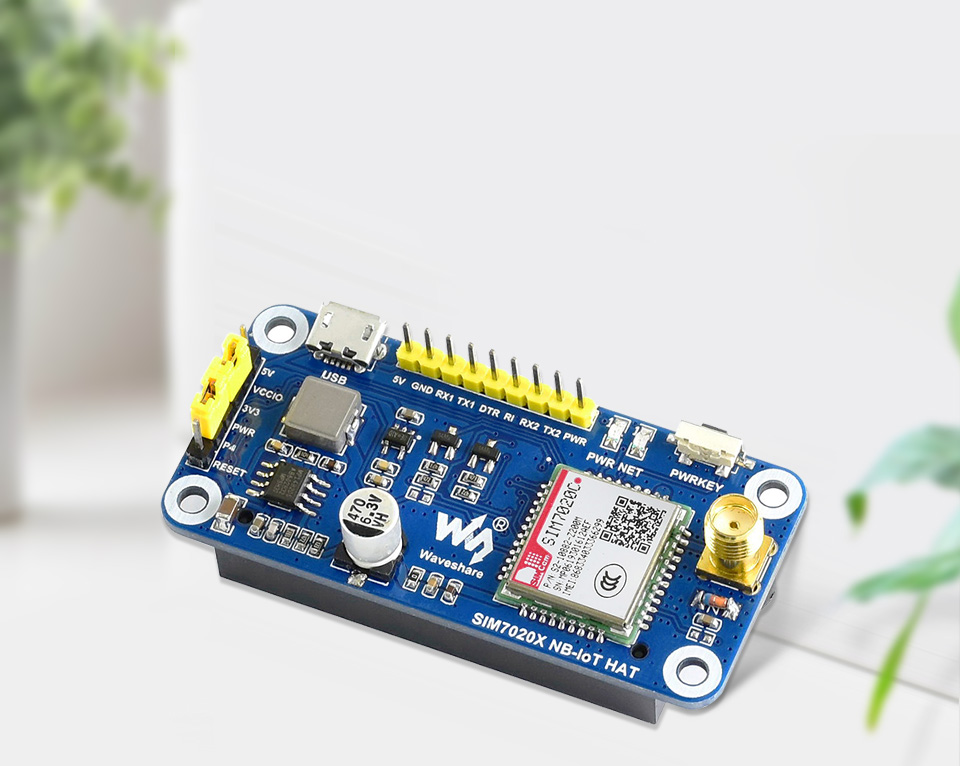

树莓派NB-IoT扩展板
基于SIM7020C的树莓派扩展板，支持B1/B3/B5/B8频段
国内NB-IoT全网通
我是一款具有NB-IoT(窄带物联网)功能的树莓派扩展板，国内NB-IoT全网通，串口AT指令控制，支持LWM2M/COAP/MQTT等协议通信。
我具有低延迟、低功耗、广覆盖和低成本等优点，非常适用于如智能仪表、资产跟踪和远程监控等物联网应用。
我的特性
- 基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板、
Jetson Nano - 支持TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT等协议通信
- 支持国内OneNET/电信云/艾拉云平台
- 板载USB接口，可用于扩展板供电
- 引出UART控制接口，可用于接入Arduino/STM32等主控板
- 板载电平转换电路，默认为3.3V工作，可通过跳线帽设置成5V
- 板载SIM卡槽，支持中国电信/联通/移动的NB-IoT专用卡
- 板载2个LED指示灯，方便查看模块运行状态
- 支持串口波特率范围：300bps ~921600bps(默认115200bps)
- 支持AT命令控制(V.25TER，3GPP TS 27.007和SIMCOM AT命令集)
- 提供完善的配套资料手册(Raspberry Pi/Jetson Nano/Arduino/STM32/Python
示例程序和使用手册等)
我的参数
| 通信参数 | |
| 支持频段 | LTE-FDD：B1/B3/B5/B8 |
| 数据传输 | ≤62.5Kbps(UL) |
| ≤26.15Kbps(DL) | |
| 适用地区 | 中国 |
| 工作参数 | |
| 供电电压 | 5V |
| 逻辑电平 | 5V / 3.3V(默认为3.3V) |
| 整机耗流(空闲模式) | 约18mA |
| 单模组耗流(VBAT=3.3V) | 空闲模式：5.6mA |
| 休眠模式：0.4mA | |
| PSM模式：5uA | |
| eDRX模式电流：70uA(eDRX=655.36s) | |
| 产品尺寸 | 30.50mm × 65.00mm |

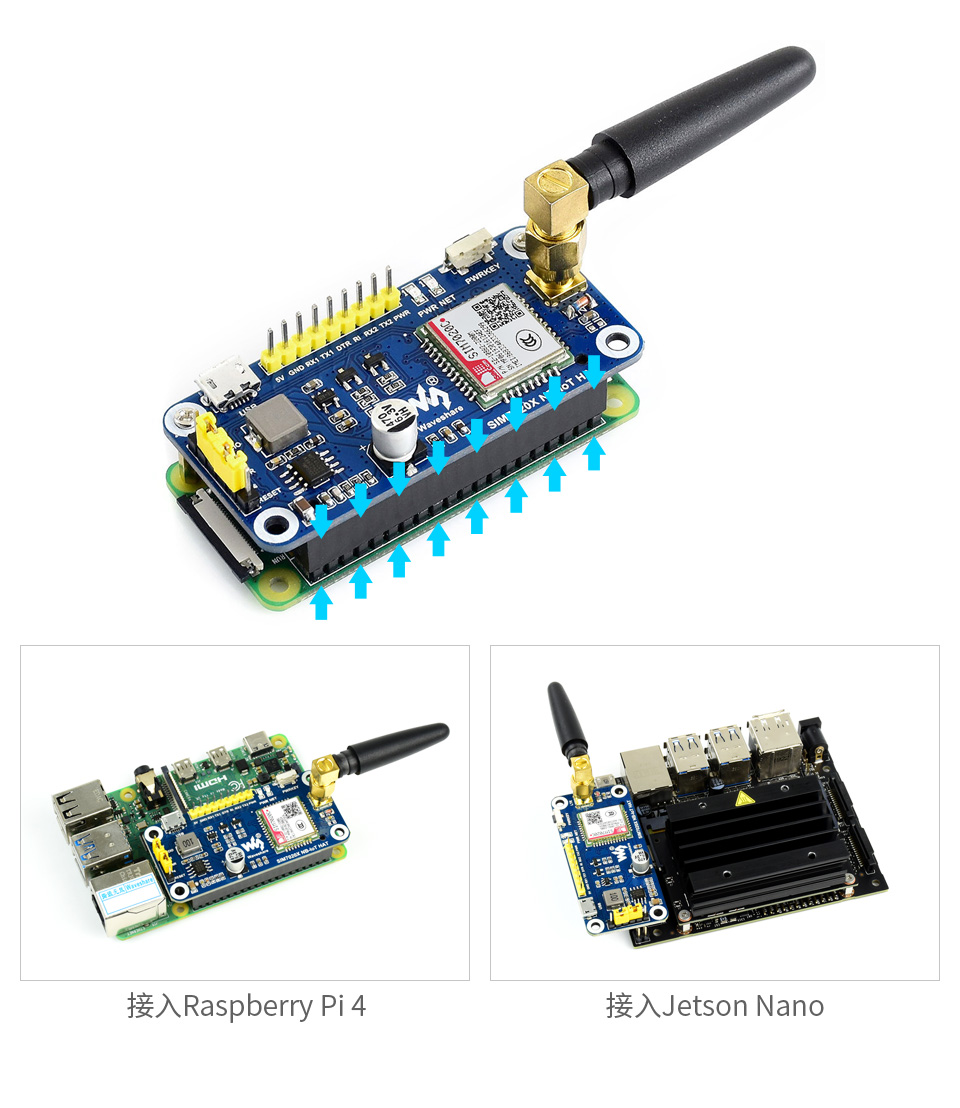

基于Raspberry Pi 40PIN接口设计
适用于Raspberry Pi系列主板、Jetson Nano
国内NB-IoT全网通
适用于如智能仪表、资产跟踪和远程监控等物联网应用
适用于中国区域，支持频段：LTE-FDD：B1/B3/B5/B8

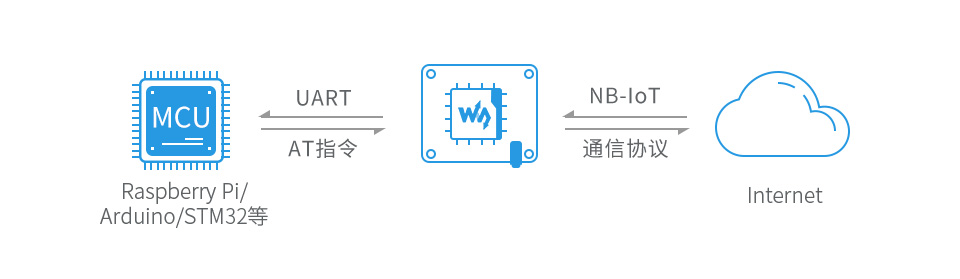

云平台通信
支持TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
等通信协议

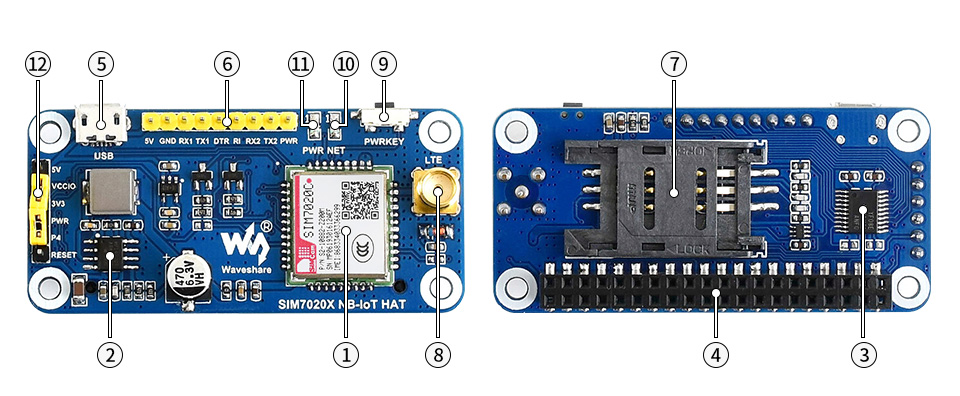

资源简介
芯片简介
- SIM7020C模组
- MP1482电源芯片
- TXS0108EPWR电平转换芯片
- 可将3.3V/5V电平转换成1.8V
接口简介
- Raspberry Pi GPIO接口
- 方便接入Raspberry Pi
- USB接口
- 可用于扩展板供电
- SIM7020C控制接口
- 方便接入Arduino/STM32等主控板
- SIM卡槽
- 支持1.8V/3V的NB-IoT卡
- LTE天线接口
其他器件简介
- 模组开关按键
- 网络状态指示灯
- 64ms亮/800ms熄灭(未注册上网络)
- 64ms亮/3000ms熄灭(已注册上网络)
- 64ms亮/300ms熄灭(数据传输时)
- 熄灭(关机或PSM休眠模式)
- 电源指示灯
- 给模块的5V和GND供电时亮起
跳线说明
- 选择跳线帽
- VCCIO：可通过跳线帽设置工作电平
为3.3V或5V - PWR：开关机控制引脚，默认接到
树莓派的P4引脚
- VCCIO：可通过跳线帽设置工作电平
接口定义
外形尺寸
选型列表
| 模组类别 | Cat-M & NB-IoT & GSM | Cat-M & NB-IoT | NB-IoT | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号 | SIM7000C / SIM7000E* | SIM7000G | SIM7070G | SIM7080G | SIM7020C / SIM7020E* | SIM7028 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作频段 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NB-IoT | SIM7000C： LTE-FDD：B1, B3, B5, B8 SIM7000E： LTE-FDD：B3, B8, B20, B28 | B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28 | B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85 | SIM7020C： LTE-FDD： B1, B3, B5, B8 SIM7020E： LTE-FDD： B1, B3, B5, B8, B20, B28 | B1, B2, B3, B4, B5, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B66, B70, B85 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Cat-M | B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B39 | B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85 | 不支持 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| GSM | GPRS/EDGE 900, 1800 MHz | GSM/GPRS/EDGE 850, 900, 1800, 1900MHz | 不支持 | 不支持 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| GNSS | SIM7000C/SIM7000G：GPS, GLONASS, BeiDou SIM7000E/SIM7070G/SIM7080G：GPS, GLONASS, BeiDou, Galileo | 不支持 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数据传输 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NB-IoT(Kbps) | 34(DL)/66(UL) | 136(DL)/150(UL) | 26.15(DL)/62.5(UL) | 127(DL)/159(UL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cat-M(Kbps) | 300(DL)/375(UL) | 589(DL)/1119(UL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EDGE(Kbps) | 236.8(DL)/236.8(UL) | 236.8(DL)/236.8(UL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GPRS(Kbps) | 85.6(DL)/85.6(UL) | 85.6(DL)/85.6(UL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 软件特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 网络协议 | TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP, MQTT 等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固件升级 | USB | UART | UART/USB | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 硬件接口 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SIM 卡插槽 | 1.8V/3V | 1.8V | 1.8V | 1.8V/3V | 1.8V/3V | |||||||||||||||||||||||||||||||||||||||||||||||||||
| UART 接口 | 支持，串口收发 AT 指令 | 支持，串口收发 AT 指令、升级固件 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB接口 | 支持，可用于测试 AT 指令、获取 GPS 定位信息、升级固件等 | 不支持，仅外部供电用 | 支持，串口收发 AT 指令、升级固件 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 天线接口 | LTE 天线 (SMA 接口) + GNSS 天线 (IPEX 接口) | LTE 天线 (IPEX 接口) + GNSS 天线 (IPEX 接口) | LTE 天线 (SMA 接口) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 应用场景 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用地区 | SIM7000C:中国 SIM7000E:欧洲/非洲/澳洲/东南亚 | 全球通用 | SIM7020C:中国 SIM7020E:欧洲/非洲/澳洲/东南亚 | 全球通用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 典型应用 | 表计、远程控制、智能家居、智能城市、智能农牧业等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
