树莓派NB-IoT/Cat-M(eMTC)/2G/GNSS通信扩展板 SIM7000G模组 全球通用

支持全球频段的NB-IoT/Cat-M/2G，带定位功能，体积小巧、通信延迟低、覆盖广，适用于物联网应用
价格
原价
型号
SIM7000G NB-IoT HAT
SKU
20680
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

SIM7000G Cat-M/NB-IoT/2G SIM7070G Cat-M/NB-IoT/GPRS SIM7080G Cat-M/NB-IoT SIM7020C NB-IoT SIM7028 NB-IoT
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 SIM7000G 扩展板

支持全球频段的 NB-IoT/Cat-M/2G 通信和 GNSS 定位

树莓派 SIM7000G 扩展板主图

产品特性

我是一款具有 NB-IoT (窄带物联网)、Cat-M (也有叫 eMTC，增强机器类型通信) 、EDGE (增强型数据速率 GSM 演进)、GPRS (通用分组无线服务) 和 GNSS (全球导航卫星系统) 功能的树莓派扩展板。具有体积小、时延低、覆盖广等优点，是智能仪器、资产追踪、远程监控、电子健康等物联网应用的理想选择。

  • 基于树莓派 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板
  • 支持 TCP、UDP、PPP、HTTP、FTP、MQTT、短信、邮件等功能
  • 支持 GNSS 定位 (GPS、GLONASS 和北斗)
  • 板载 USB 接口，可用于测试 AT 指令、获取 GPS 定位信息等
  • 引出 UART 控制引脚，可接入 Arduino/STM32 等主控板
  • 板载电平转换电路，默认为 3.3V 工作，可通过 0 欧电阻设置成 5V
  • 板载 SIM 卡槽，支持普通 SIM 卡和 NB-IoT 专用卡
  • 板载 2 个 LED 指示灯，方便查看模块运行状态
  • 支持串口波特率范围：300bps ~3686400bps (默认 115200bps)
  • 支持 AT 命令控制 (3GPP TS 27.007，27.005 和 SIMCOM 增强型 AT 命令集)
  • 支持 SIM 应用工具包 (SAT Class 3、GSM 11.14 Release 98、USAT)
  • 提供完善的配套资料手册 (Raspberry/Arduino/STM32 等示例程序)

产品参数

NB-IOT / CAT-M / 2G
工作频段 NB-IoT：B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28
Cat-M：B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B39
GPRS/EDGE：850, 900, 1800, 1900MHz
数据速率
(Kbps)		 NB-IoT：34(DL)/66(UL)
Cat-M：300(DL)/375(UL)
EDGE：236.8(DL)/236.8(UL)
GPRS：85.6(DL)/85.6(UL)
SIM 卡支持 NB-IoT：NB-IoT 卡
Cat-M/GPRS/EDGE：普通 SIM 卡
适用地区 全球通用
GNSS
卫星系统 GPS、Beidou、GLONASS
接收机类型 16通道
C/A 代码
灵敏度 跟踪：-162 dBm (GPS) / -157 dBm (GLONASS) / TBD (BD)
冷启动：-148 dBm
首次修复时间 冷启动：< 35s
热启动：< 1s
准确性 位置：< 2.5m CEP
其他
电源 5V
工作电压 5V / 3.3V（默认 3.3V）
睡眠模式电流 1.2mA (@DRX=2.56s)
省电模式电流 9uA
工作温度 -40°C ~ 85°C
贮存温度 -45°C ~ 90°C
尺寸 30.2 × 65mm

基于树莓派 40PIN 接口设计

适用于 Raspberry Pi 系列主板

树莓派 SIM7000G 扩展板基于树莓派 40PIN 接口设计

接入 Raspberry Pi 4B接入 Raspberry Pi Zero

本产品不含 Raspberry Pi 4B 和 Raspberry Pi Zero
如有需要，请另行购买

支持全球频段的
NB-IoT / Cat-M / 2G

树莓派 SIM7000G 扩展板支持全球频段的<br />NB-IoT / Cat-M / 2G

云平台通信

支持的通信协议包括
TCP、UDP、PPP、HTTP、FTP、MQTT、SMS、Mail...

树莓派 SIM7000G 扩展板云平台通信

GNSS 定位

支持 GPS、北斗、GLONASS 定位

树莓派 SIM7000G 扩展板支持GNSS 定位

资源简介

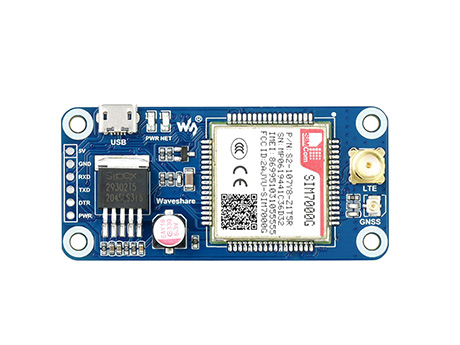

树莓派 SIM7000G 扩展板接口简介
  1. SIM7000G

  2. SPX29302 电源芯片

  3. RT9193-33 电源芯片

  4. Raspberry Pi GPIO 接头

    用于连接 Raspberry Pi

  5. USB 接口

    用于测试 AT 指令、获取 GPS 定位数据等

  6. SIM7000G 控制接口

    用于连接 Arduino/STM32 等主机板

  7. SIM 卡槽

    支持 1.8V/3V SIM 卡

  8. GNSS 天线连接器

  9. LTE 天线连接器

  1. 网络状态指示灯

  2. 电源指示灯

  3. 工作电压选择跳线

    通过 0Ω 电阻跳线配置：
    A：设置工作电压为 5V
    B：设置工作电压为 3.3V (默认)

  4. DTR 配置跳线

    通过 0Ω 电阻跳线配置：
    A：DTR 由 Raspberry Pi P26 引脚控制
    B：NC (默认)

  5. PWR 配置跳线

    通过 0Ω 电阻跳线配置：
    A：通过 Raspberry Pi P4 引脚启动/关闭
    B：上电时自动启动 (默认)

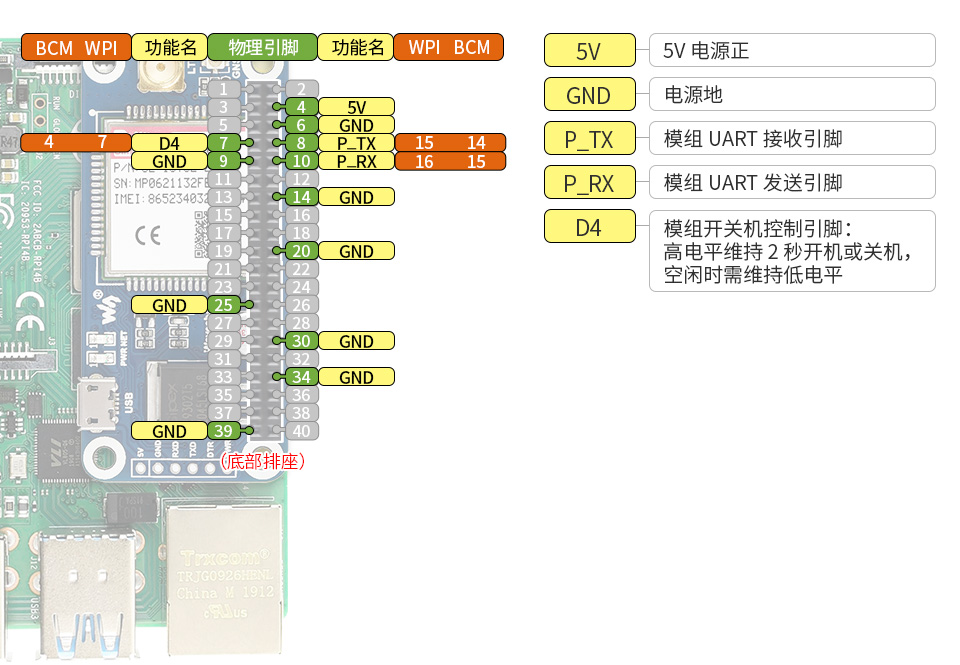

接口定义

树莓派 SIM7000G 扩展板接口定义

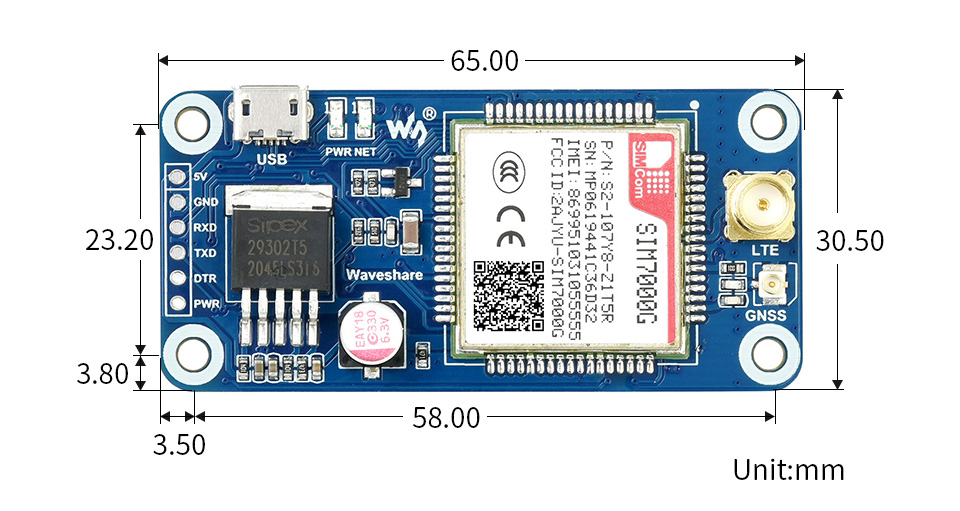

产品尺寸

树莓派 SIM7000G 扩展板产品尺寸

选型列表

模组类别 Cat-M & NB-IoT & GSM Cat-M & NB-IoT NB-IoT
产品型号 SIM7000C / SIM7000E* SIM7000G SIM7070G SIM7080G SIM7020C / SIM7020E* SIM7028
工作频段
NB-IoT SIM7000C：
LTE-FDD：B1, B3, B5, B8
SIM7000E：
LTE-FDD：B3, B8, B20, B28
 B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28 B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85 SIM7020C：
LTE-FDD：
B1, B3, B5, B8
SIM7020E：
LTE-FDD：
B1, B3, B5, B8, B20, B28		 B1, B2, B3, B4, B5, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B66, B70, B85
Cat-M B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B39 B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85 不支持
GSM GPRS/EDGE 900, 1800 MHz GSM/GPRS/EDGE 850, 900, 1800, 1900MHz 不支持 不支持
GNSS SIM7000C/SIM7000G：GPS, GLONASS, BeiDou
SIM7000E/SIM7070G/SIM7080G：GPS, GLONASS, BeiDou, Galileo		 不支持
数据传输
NB-IoT(Kbps) 34(DL)/66(UL) 136(DL)/150(UL) 26.15(DL)/62.5(UL) 127(DL)/159(UL)
Cat-M(Kbps) 300(DL)/375(UL) 589(DL)/1119(UL)
EDGE(Kbps) 236.8(DL)/236.8(UL) 236.8(DL)/236.8(UL)
GPRS(Kbps) 85.6(DL)/85.6(UL) 85.6(DL)/85.6(UL)
软件特性
网络协议 TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP, MQTT 等
固件升级 USB UART UART/USB
硬件接口
SIM 卡插槽 1.8V/3V 1.8V 1.8V 1.8V/3V 1.8V/3V
UART 接口 支持，串口收发 AT 指令 支持，串口收发
AT 指令、升级固件
USB接口 支持，可用于测试 AT 指令、获取 GPS 定位信息、升级固件等 不支持，仅外部供电用 支持，串口收发 AT 指令、升级固件
天线接口 LTE 天线 (SMA 接口) + GNSS 天线 (IPEX 接口) LTE 天线 (IPEX 接口)
+ GNSS 天线 (IPEX 接口)		 LTE 天线 (SMA 接口)
应用场景
使用地区 SIM7000C:中国
SIM7000E:欧洲/非洲/澳洲/东南亚		 全球通用 SIM7020C:中国
SIM7020E:欧洲/非洲/澳洲/东南亚		 全球通用
典型应用 表计、远程控制、智能家居、智能城市、智能农牧业等

*部分产品未上架，如有需要请联系客服

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/SIM7000G_NB-IoT_HAT

配置清单

  1. SIM7000G NB-IoT HAT × 1
  2. GSM天线 × 1
  3. GPS External Antenna (B) × 1
  4. 移动NB-IoT卡 × 1
  5. USB线 type A公口 转micro公口 × 1
  6. RPi铜柱包(2PCS套) × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
