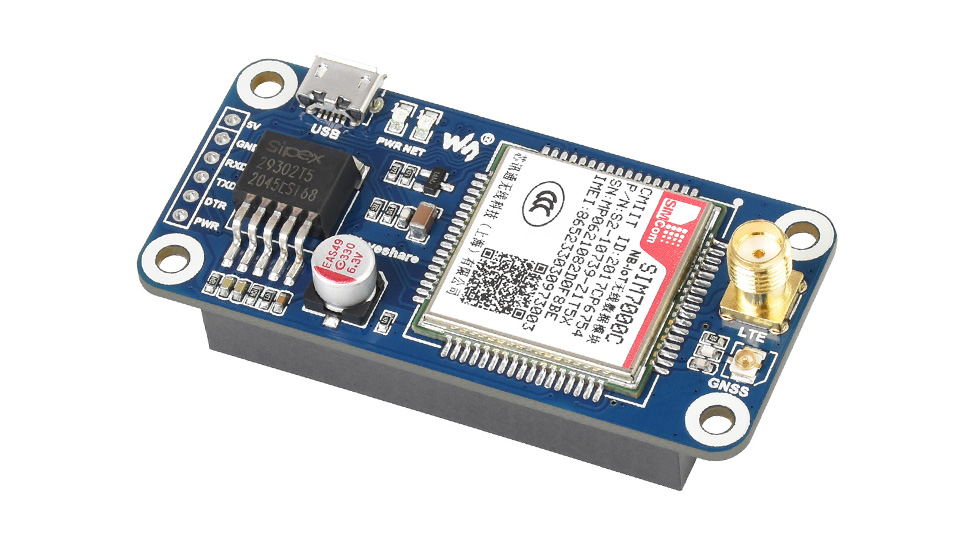

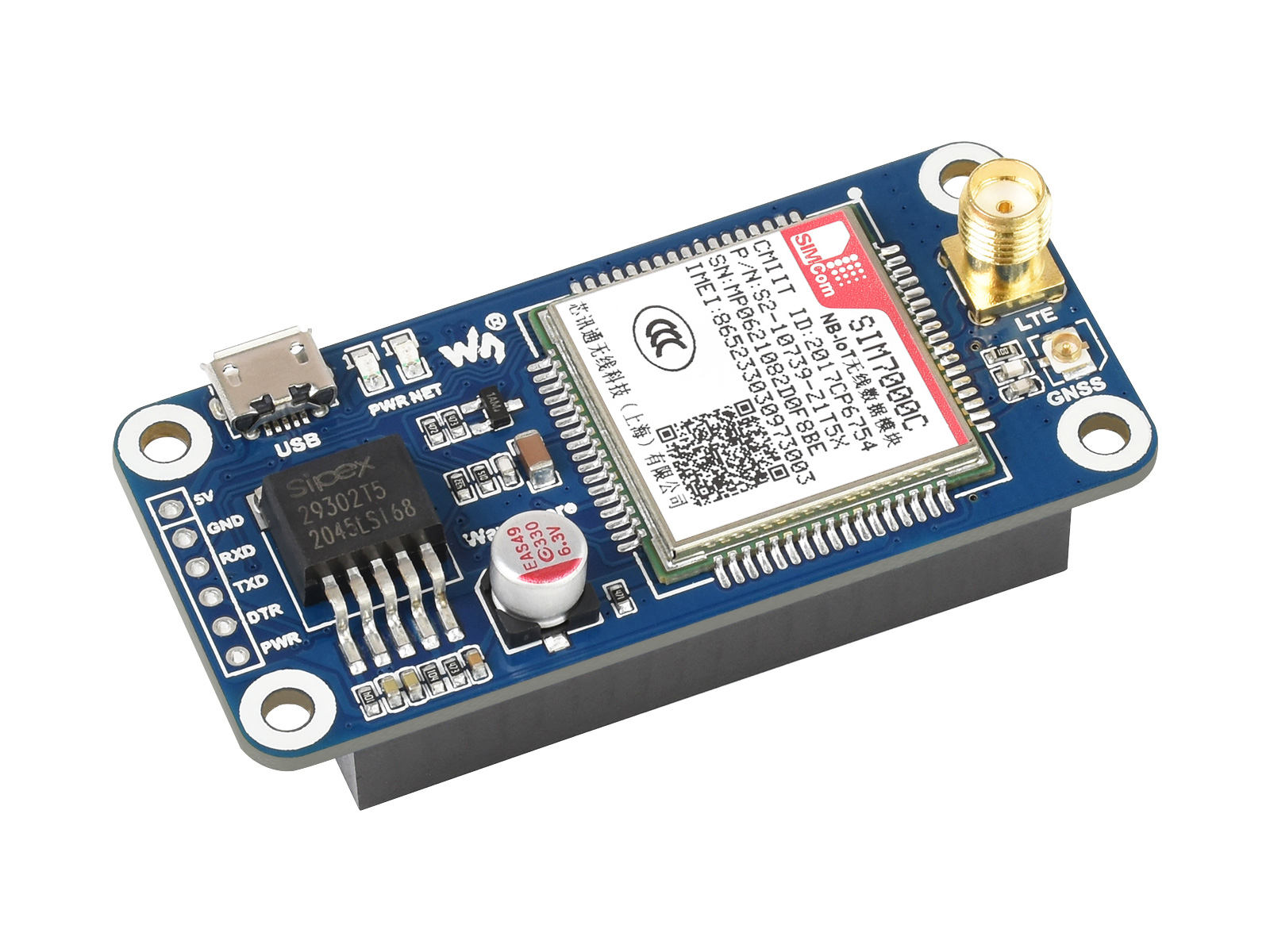

这是一款具有 NB-IoT (窄带物联网)、Cat-M (也有叫 eMTC，增强机器类型通信) 、EDGE (增强型数据速率 GSM 演进)、GPRS (通用分组无线服务) 和 GNSS (全球导航卫星系统) 功能的树莓派扩展板。具有低功耗、时延低、覆盖广等优点，是智能仪器、资产追踪、远程监控、电子健康等物联网应用的理想选择。
| NB-IOT / CAT-M / 2G | |
|---|---|
| 工作频段 | NB-IoT/Cat-M：FDD-LTE B1/B3/B5/B8 |
| GPRS/EDGE： 900/1800 MHz | |
| 数据速率 (Kbps) |
NB-IoT：34(DL)/66(UL) |
| Cat-M：300(DL)/375(UL) | |
| EDGE：236.8(DL)/236.8(UL) | |
| GPRS：85.6(DL)/85.6(UL) | |
| SIM 卡支持 | NB-IoT：NB-IoT 卡 |
| Cat-M/GPRS/EDGE：普通 SIM 卡 | |
| 适用地区 | NB-IoT：亚洲 |
| Cat-M：亚洲 (国内暂不支持，Cat-M 部署中) | |
| GPRS/EDGE：大多数国家和地区 | |
| GNSS | |
| 卫星系统 | GPS、Beidou、GLONASS |
| 接收机类型 | 16通道 |
| C/A 代码 | |
| 灵敏度 | 跟踪：-162 dBm (GPS) / -157 dBm (GLONASS) / TBD (BD) |
| 冷启动：-148 dBm | |
| 首次定位时间 | 冷启动：< 35s |
| 热启动：< 1s | |
| 准确性 | 位置：< 2.5m CEP |
| 其他 | |
| 电源 | 5V |
| 工作电压 | 5V / 3.3V（默认 3.3V） |
| 睡眠模式电流 | 1.2mA (@DRX=2.56s) |
| 省电模式电流 | 9uA |
| 工作温度 | -40°C ~ 85°C |
| 贮存温度 | -45°C ~ 90°C |
| 尺寸 | 30.2 × 65mm |

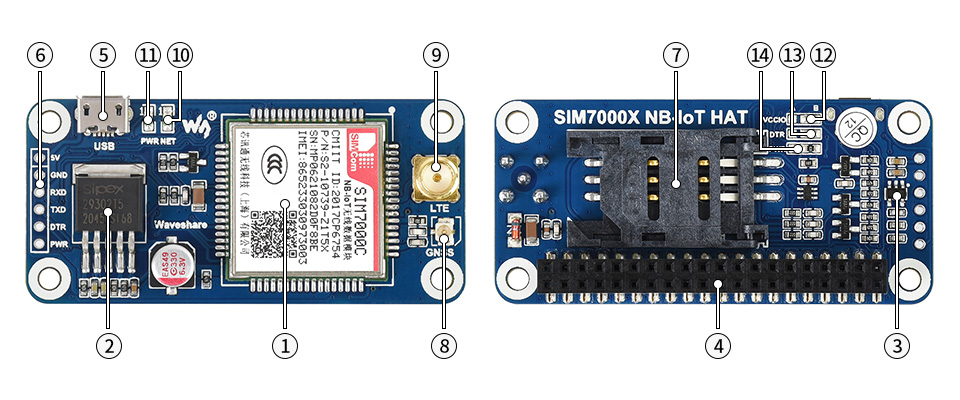

用于连接 Raspberry Pi
用于测试 AT 指令、获取 GPS 定位数据等
用于连接 Arduino/STM32 等主机板
支持 1.8V/3V SIM 卡
通过 0Ω 电阻跳线配置：
A：设置工作电压为 5V
B：设置工作电压为 3.3V (默认)
通过 0Ω 电阻跳线配置：
A：DTR 由 Raspberry Pi P26 引脚控制
B：NC (默认)
通过 0Ω 电阻跳线配置：
A：通过 Raspberry Pi P4 引脚启动/关闭
B：上电时自动启动 (默认)
| 模组类别 | Cat-M & NB-IoT & GSM | Cat-M & NB-IoT | NB-IoT | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 产品型号 | SIM7000C / SIM7000E* | SIM7000G | SIM7070G | SIM7080G | SIM7020C / SIM7020E* | SIM7028 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 工作频段 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NB-IoT | SIM7000C： LTE-FDD：B1, B3, B5, B8 SIM7000E： LTE-FDD：B3, B8, B20, B28 |
B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28 | B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71, B85 | SIM7020C： LTE-FDD： B1, B3, B5, B8 SIM7020E： LTE-FDD： B1, B3, B5, B8, B20, B28 |
B1, B2, B3, B4, B5, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B66, B70, B85 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Cat-M | B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B39 | B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85 | 不支持 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| GSM | GPRS/EDGE 900, 1800 MHz | GSM/GPRS/EDGE 850, 900, 1800, 1900MHz | 不支持 | 不支持 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| GNSS | SIM7000C/SIM7000G：GPS, GLONASS, BeiDou SIM7000E/SIM7070G/SIM7080G：GPS, GLONASS, BeiDou, Galileo |
不支持 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数据传输 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NB-IoT(Kbps) | 34(DL)/66(UL) | 136(DL)/150(UL) | 26.15(DL)/62.5(UL) | 127(DL)/159(UL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cat-M(Kbps) | 300(DL)/375(UL) | 589(DL)/1119(UL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EDGE(Kbps) | 236.8(DL)/236.8(UL) | 236.8(DL)/236.8(UL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GPRS(Kbps) | 85.6(DL)/85.6(UL) | 85.6(DL)/85.6(UL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 软件特性 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 网络协议 | TCP, UDP, HTTP, HTTPS, TLS, DTLS, PING, LWM2M, COAP, MQTT 等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 固件升级 | USB | UART | UART/USB | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 硬件接口 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SIM 卡插槽 | 1.8V/3V | 1.8V | 1.8V | 1.8V/3V | 1.8V/3V | |||||||||||||||||||||||||||||||||||||||||||||||||||
| UART 接口 | 支持，串口收发 AT 指令 | 支持，串口收发 AT 指令、升级固件 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB接口 | 支持，可用于测试 AT 指令、获取 GPS 定位信息、升级固件等 | 不支持，仅外部供电用 | 支持，串口收发 AT 指令、升级固件 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 天线接口 | LTE 天线 (SMA 接口) + GNSS 天线 (IPEX 接口) | LTE 天线 (IPEX 接口) + GNSS 天线 (IPEX 接口) |
LTE 天线 (SMA 接口) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 应用场景 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用地区 | SIM7000C:中国 SIM7000E:欧洲/非洲/澳洲/东南亚 |
全球通用 | SIM7020C:中国 SIM7020E:欧洲/非洲/澳洲/东南亚 |
全球通用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 典型应用 | 表计、远程控制、智能家居、智能城市、智能农牧业等 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
